3701超聲波探傷儀可為企業用戶帶來顯著的投資回報，其ROI優勢主要體現在以下幾個方面：首先是檢測效率提升，相比傳統模擬式超聲波探傷儀，該設備內置多行業檢測工藝模板，無需操作人員反復調試參數，檢測效率可提升30%以上，針對批量檢測場景，自動缺陷識別功能可進一步將檢測效率提升50%以上，大幅減少檢測環節的人力投入；其次是檢測可靠性提升，設備的缺陷識別準確率可達99%以上，誤判率相比傳統設備降低80%，可有效避免因缺陷漏判引發的產品質量問題、安全事故，減少后續的質量損失、安全整改成本，對于生產制造企業，可大幅降低出廠產品的不合格率，減少客戶投訴、退貨帶來的損失；第三是數字化成本節約，設備自帶數據存儲、報告自動生成功能，無需人工記錄檢測數據、手動撰寫檢測報告，可減少50%以上的檢測輔助工作時間，同時設備支持直接對接企業現有質量管理系統，無需額外投入數字化改造費用即可實現檢測流程的數字化管理；第四是適用場景廣泛，一臺設備可覆蓋金屬、非金屬等多種材質，鑄件、鍛件、焊縫等多種部件，電力、核工業、軌道交通等多個行業的檢測需求，無需采購多臺不同類型的檢測設備，可大幅降低設備采購成本，對于檢測機構類用戶

3701超聲波探傷儀的檢測精度處于行業領先水平，其核心精度指標包括：水平線性誤差≤0.1%，即對于鋼中深度1000mm處的缺陷，定位誤差不超過1mm，可實現缺陷位置的精準定位；垂直線性誤差≤2%，可精準還原缺陷回波幅度，配合內置的AVG曲線、DAC曲線，可實現缺陷當量尺寸的精準判定，定量誤差不超過0.5dB；靈敏度余量≥60dB，可有效檢出被檢測部件內部0.1mm當量的微小缺陷，遠高于常規工業檢測對缺陷檢出的精度要求，對于超薄壁部件的微小裂紋、夾層等缺陷也可實現穩定檢出。設備內置的數字濾波功能可有效過濾現場電磁干擾、表面雜波等干擾信號，缺陷識別準確率可達99%以上，誤判率遠低于傳統模擬式超聲波探傷儀。針對不同材質的檢測對象，設備還支持自定義聲速調節、曲率補償、厚度補償?shù)裙δ?，可進一步降低復雜結構、特殊材質部件的檢測誤差，保障檢測精度滿足各類高要求檢測場景的需求。

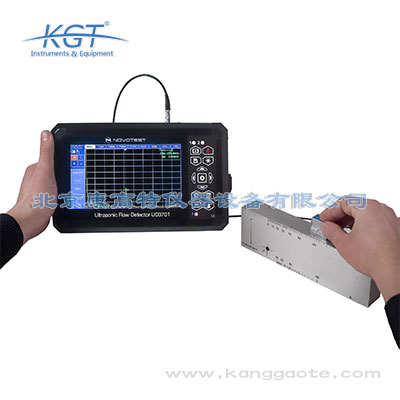

使用3701超聲波探傷儀檢測金屬焊縫時，需注意以下事項：第一是檢測前的校準工作，需根據被檢測焊縫的材質、厚度、坡口形式選擇匹配的探頭，比如厚度大于20mm的碳鋼焊縫可選擇2.5MHz的斜探頭，厚度小于10mm的薄壁焊縫可選擇5MHz的雙晶探頭，校準需使用對應材質的標準試塊完成DAC曲線制作、探頭前沿測量、K值校準等工作，確保設備參數與檢測需求匹配；第二是被檢測表面處理，焊縫及兩側掃查區域的表面粗糙度需≤Ra6.3，需清理表面的氧化皮、焊渣、油漆、油污等雜質，避免影響超聲波耦合效率，若表面粗糙度過高可使用砂紙打磨平整；第三是掃查過程控制，掃查速度需≤150mm/s，探頭移動步距不超過探頭晶片尺寸的1/2，掃查過程中需保持探頭與被檢測表面垂直，耦合劑可選擇水、甘油、漿糊等通用耦合劑，低溫環境下可選擇防凍型耦合劑；第四是缺陷判定，需根據對應行業標準的要求進行缺陷回波分析，對于疑似缺陷需采用多角度掃查、改變探頭頻率等方式進行復核，避免誤判，設備內置的焊縫檢測專用模板可輔助操作人員完成缺陷等級判定，檢測過程中所有波形數據會自動存儲，可隨時調取復核。

3701超聲波探傷儀完全滿足核工業特種設備的檢測要求，可用于核島及常規島各類核級設備的無損檢測工作。首先是標準符合性，設備符合NB/T 20003系列核工業無損檢測標準要求，檢測精度、數據可靠性均達到核級檢測設備的相關要求，可用于核安全1、2、3級設備的檢測工作；其次是耐輻射性能優化，設備的核心元器件均經過耐輻射測試，可在核工業檢測場景的低劑量輻射環境下穩定工作，不會出現參數漂移、數據丟失等問題；第三是數據可溯源性，設備的所有檢測數據均采用加密存儲，不可篡改，檢測操作過程、參數設置、波形數據、缺陷判定結果均會完整記錄，符合核工業檢測的數據溯源要求，可作為核設備安全評估的有效依據；第四是內置核工業專用檢測模板，涵蓋核壓力容器焊縫、核級管道焊接接頭、核級鍛件、燃料組件附屬部件等多個核工業檢測場景的預設參數，檢測判定邏輯完全貼合核工業檢測的相關規范要求，可大幅降低操作人員的工作強度，減少人為誤差。該設備可覆蓋核工業從設備生產制造階段的出廠檢測、安裝階段的工程驗收到在役階段的定期安全檢測的全流程檢測需求。

3701超聲波探傷儀針對電力行業的檢測需求做了專項優化，應用優勢十分突出：首先是環境適應性強，設備工作溫度范圍覆蓋-20℃~55℃，防護等級達到IP65，可抵御風電、光伏等戶外場景的風沙、雨水、高低溫影響，無需額外防護即可在高海拔、極寒、高溫高濕等特殊環境下正常工作；其次是內置電力行業專用檢測工藝包，涵蓋風電塔筒焊縫、輸電線路金具、水電站壓力鋼管、變壓器套管等多個電力場景的預設檢測參數，符合DL/T系列電力行業檢測標準要求，操作人員無需手動調試參數即可直接開展檢測，大幅提升戶外檢測的工作效率；第三是檢測精度適配電力場景需求，對于風電塔筒壁厚10~80mm的焊縫，可穩定檢出0.2mm當量的裂紋、未熔合、未焊透等缺陷，對于輸電線路金具這類小型部件的內部微裂紋也可實現精準檢出，避免因缺陷漏檢引發的電力安全事故；第四是數據存儲容量大，可存儲超過10萬條檢測波形數據，無需攜帶額外存儲設備即可滿足長期戶外檢測的數據存儲需求，檢測報告可直接按照電力行業驗收標準格式生成，無需二次整理，適合電力企業的日常巡檢、工程驗收、定期檢測等多類場景使用。

3701超聲波探傷儀采用超聲波脈沖反射法作為核心檢測原理，其工作流程分為超聲波發射、傳播、回波接收、信號分析四個階段。首先是超聲波發射階段，設備給探頭內置的壓電晶片施加脈沖電壓，利用壓電效應的逆效應，壓電晶片將電信號轉換為機械振動，產生特定頻率的超聲波，超聲波通過耦合劑傳入被檢測工件內部；其次是傳播階段，超聲波在工件內部沿直線傳播，當遇到工件內部的缺陷（裂紋、氣孔、未熔合、夾層等）或者工件的底面時，由于缺陷與工件材質的聲阻抗存在差異，部分超聲波會發生反射；第三是回波接收階段，反射的超聲波傳回探頭，壓電晶片利用正壓電效應將機械振動轉換為電信號傳輸給設備主機；第四是信號分析階段，設備對接收的電信號進行放大、濾波、模數轉換等數字化處理后，將回波的傳播時間、幅度、波形特征等信息進行可視化顯示，其中回波的傳播時間對應缺陷的埋藏深度，回波幅度對應缺陷的當量尺寸，回波波形特征可用于判定缺陷的性質。設備內置的智能算法可自動識別缺陷回波，排除雜波干擾，結合內置的DAC、AVG等曲線自動完成缺陷的定位、定量、定性分析，大幅降低對操作人員經驗的依賴。

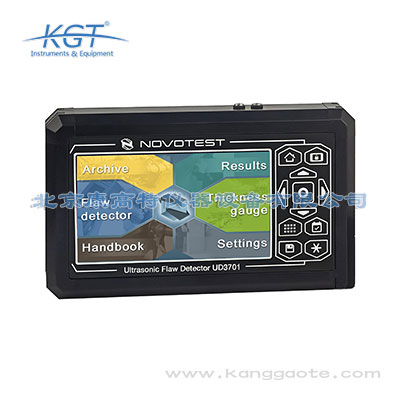

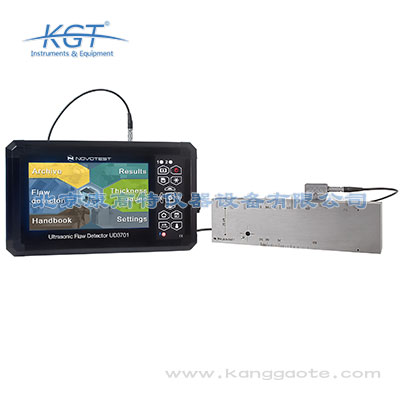

3701超聲波探傷儀是一款數字化高精度無損檢測設備，核心功能涵蓋缺陷定位、定量、定性分析，支持A掃描、B掃描、TOFD成像等多種顯示模式，可自動識別缺陷回波并生成檢測報告，內置電力、核工業、水務、軌道交通等多個行業的專用檢測工藝模板，無需操作人員反復調試參數即可適配不同場景檢測需求。其核心技術參數包括：鋼中縱波檢測范圍0~10000mm，增益調節范圍0~110dB，調節步進0.1dB，工作頻率覆蓋0.5MHz~20MHz，支持單晶、雙晶、斜探頭等多種類型探頭接入，采樣率高達1GS/s，垂直線性誤差≤2%，水平線性誤差≤0.1%，靈敏度余量≥60dB，動態范圍≥36dB，可檢出最小當量缺陷尺寸0.1mm。設備還支持檢測數據本地加密存儲，可滿足不同場景下的檢測溯源需求，適配各類工業部件內部缺陷、焊縫缺陷、材質均勻性檢測等工作場景。

3701超聲波探傷儀具備優秀的系統兼容性，可滿足不同用戶的數字化檢測需求。在數據格式方面，設備支持檢測原始波形數據、缺陷判定結果、檢測報告等多類數據導出，兼容CSV、JSON、DICOM等多種通用數據格式，其中DICOM格式符合醫療及特種設備檢測領域的影像數據存儲標準，可直接接入各類特種設備檢測數據管理系統。在系統對接方面，設備支持Modbus、MQTT等通用工業通信協議，可直接對接企業端的工業互聯網平臺、生產質量管理系統（QMS）、設備全生命周期管理系統，實現檢測數據自動上傳、缺陷數據自動觸發質控告警等功能，幫助企業實現檢測流程的數字化閉環管理；針對政府及國有單位的需求，設備可無縫對接特種設備監管平臺、工程質量驗收系統、核工業安全監測系統等政務類管理系統，檢測數據可直接作為監管、驗收的有效憑證，無需二次錄入整理。設備還支持自定義API接口開發，可根據不同用戶的個性化系統需求進行適配，無需額外加裝硬件模塊即可完成對接。

3701超聲波探傷儀嚴格按照國際、國家及行業相關標準研發生產，滿足多領域檢測的標準符合性要求，具體符合的標準包括：國際標準IEC 62370-2010《無損檢測 超聲檢測設備 性能和驗證要求》；國家標準GB/T 11345-2013《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》、GB/T 29712-2013《無損檢測 超聲檢測設備 性能和校驗方法》；電力行業標準DL/T 820-2019《管道焊接接頭超聲波檢驗技術規程》、DL/T 1718-2017《風力發電機組塔筒焊縫超聲檢測技術導則》；核工業行業標準NB/T 20003.2-2010《核電廠核島機械設備無損檢測 第2部分：超聲檢測》；軌道交通行業標準TB/T 3551-2020《軌道交通 輪對超聲波探傷方法》；水務行業標準CJ/T 117-2022《建筑給水塑料管道工程技術規程》中對管道焊縫超聲檢測的設備要求。該設備的檢測數據判定邏輯完全貼合上述標準要求，可直接用于各類符合標準要求的檢測項目，滿足政府及國有單位采購項目中對設備標準符合性的硬性要求。

3701超聲波探傷儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、裝備制造等多個行業。在電力行業，可用于風電塔筒焊縫檢測、輸電線路金具裂紋檢測、變壓器套管內部缺陷檢測、水電站壓力鋼管焊縫檢測、光伏支架螺栓裂紋檢測等場景；在核工業領域，可用于核島壓力容器焊縫檢測、核級管道焊接接頭缺陷檢測、燃料組件附屬部件內部損傷檢測等場景；在水務和環保行業，可用于市政供水管道焊縫檢測、污水處理設備承壓部件缺陷檢測、垃圾焚燒發電爐體焊縫檢測等場景；在軌道交通行業，可用于高鐵輪對內部裂紋檢測、轉向架焊接接頭缺陷檢測、軌道鋼軌內部損傷檢測、城市地鐵盾構機刀具磨損及內部裂紋檢測等場景；在通用裝備制造領域，可用于鑄件、鍛件、鋼結構焊縫等各類工業部件的內部缺陷檢測，覆蓋從原材料進廠檢驗到成品出廠質控、在役設備定期檢測的全流程檢測需求。
