康高特MV系列電纜振蕩波測試系統針對軌道交通場景的作業特點做了多維度優化，適配軌道交通領域的全場景檢測需求：第一是電壓等級適配，可覆蓋軌道交通10kV、35kV牽引供電電纜、環控系統高壓電纜，以及1500V直流供電電纜的檢測需求，一套設備即可滿足地鐵全線的電纜檢測要求；第二是作業場景適配，采用模塊化拆分設計，單模塊重量≤45kg，可通過人工搬運進入地鐵隧道、車輛段等無吊裝條件的狹小空間作業，無需大型設備配合；第三是檢測效率適配，單條3km長度電纜的完整檢測（耐壓、局放、定位）耗時≤30分鐘，可完全適配地鐵夜間停運的4小時檢修窗口作業需求，不會影響正常運營；第四是標準適配，符合TB/T 3353《鐵路電力電纜試驗規程》的要求，測試報告可直接作為軌道交通運營單位的電纜狀態評估、新線驗收的有效依據；第五是抗干擾適配，內置多層電磁屏蔽模塊，可在隧道內強電磁干擾環境下穩定檢測，背景局放值≤0.3pC，不會受到列車牽引回流、信號系統的干擾。該系統可幫助軌道交通運營單位提升電纜運維效率，降低故障發生率，也可滿足G端軌道交通建設單位的新線驗收需求。

康高特MV系列中高壓電纜振蕩波測試系統的適用場景覆蓋五大重點行業全檢測鏈路：第一是電力行業，可應用于電網公司配網電纜預防性試驗、主網電纜投運前交接試驗、新能源電站（光伏、風電）箱變到升壓站的高壓電纜檢測，也可用于電纜生產企業的成品出廠型式試驗，滿足GB/T 12706、DL/T 1576等標準的檢測要求；第二是核工業，可應用于核電廠常規島、核島周邊的中高壓核級電纜定期絕緣檢測，適配核輻照環境下的穩定運行要求；第三是軌道交通行業，可應用于地鐵、輕軌、市域鐵路的牽引供電電纜、環控系統高壓電纜、信號系統供電電纜的新線驗收、日常運維檢測，適配地下隧道狹小空間作業需求；第四是水務環保行業，可應用于市政給排水泵站、大型污水處理廠、垃圾焚燒發電廠的高壓動力電纜巡檢，適配潮濕、高腐蝕環境下的檢測作業；第五是市政建筑行業，可應用于超高層建筑、大型商業綜合體的高壓進線電纜驗收、定期檢測。該系統既適合B端運營企業降低故障排查成本，也適合G端監管單位完成市政基礎設施的合規驗收。

采購康高特MV系列中高壓電纜振蕩波耐壓及局放測試系統可覆蓋四類核心試驗需求，設備復用率高，可大幅降低重復采購成本：第一是交接試驗，可滿足新敷設中高壓電纜投運前的耐壓驗證、局放檢測、缺陷排查需求，符合GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》的要求，可應用于電網建設、軌道交通新線建設、市政工程建設、核電項目建設等場景的驗收環節；第二是預防性試驗，可滿足運行中電纜的定期絕緣狀態檢測需求，符合DL/T 596《電力設備預防性試驗規程》、各行業運維管理規范的要求，可提前識別電纜早期絕緣缺陷，降低故障發生率；第三是出廠型式試驗，可滿足電纜生產企業的成品電纜絕緣性能檢測、局放測試需求，符合GB/T 12706擠包絕緣電力電纜的試驗要求，可作為出廠質量驗證的有效依據；第四是故障排查試驗，可應用于電纜出現跳閘、絕緣預警后的缺陷定位、缺陷類型識別，可精準定位水樹老化、氣隙缺陷、界面放電等多種問題，幫助運維人員快速確定故障位置，減少停電時長。該系統一套即可覆蓋多類型、多場景的檢測需求，B端電纜生產企業、運維服務商的投資回報周期可縮短40%以上，同時符合G端政府采購的設備復用率要求，可滿足多

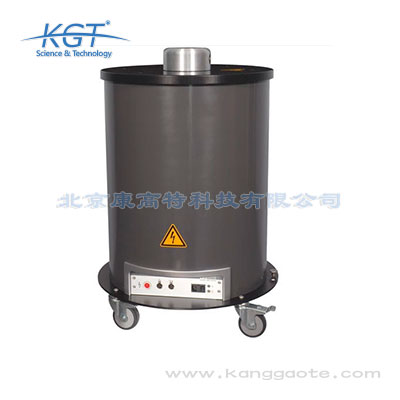

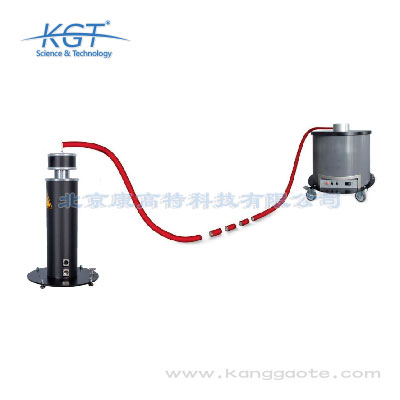

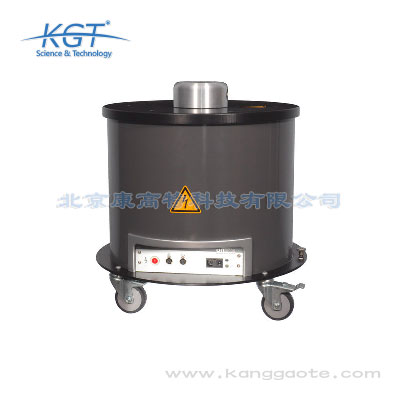

康高特MV系列中/高壓電纜振蕩波耐壓及局放測試系統是一款集成多檢測能力的專用電纜絕緣狀態檢測設備，核心功能涵蓋三大類：第一是阻尼振蕩波耐壓試驗功能，可對6kV-220kV全電壓等級的擠包絕緣電力電纜施加等效工頻的阻尼交流電壓，驗證電纜絕緣的耐壓耐受能力，不會對完好電纜絕緣造成不可逆損傷；第二是多維度局部放電檢測功能，融合脈沖電流法、超高頻檢測法、高頻電流法三種檢測技術，可精準捕捉電纜內部的氣隙放電、水樹放電、界面放電等多種早期缺陷信號，局放檢測靈敏度最低可達0.5pC；第三是缺陷精準定位功能，基于時域反射原理，結合電纜全長參數自動計算缺陷位置，定位精度≤1%電纜全長，最小定位分辨率可達0.5m。該系統還自帶參數自適應匹配功能，可根據被測電纜的電容量、長度自動調節振蕩波頻率、耐壓時長等參數，無需人工復雜調試，可廣泛應用于電力運維、核工業、軌道交通、水務環保等領域的電纜交接試驗、預防性試驗、缺陷排查場景，既滿足B端電纜生產企業、運維服務商的高效檢測需求，也符合G端電網、市政、核電單位的合規檢測要求。

康高特MV系列振蕩波耐壓及局放測試系統完全符合國內外多領域的檢測標準要求，可滿足各類政府采購項目、企業合規檢測的資質要求：國際標準層面，符合IEC 60270《高電壓試驗技術 局部放電測量》、IEC 60060-3《高電壓試驗技術 第3部分：現場試驗的定義和要求》的相關規定；國家標準層面，符合GB/T 7354《高電壓試驗技術 局部放電測量》、GB/T 12706《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件》、GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》、GB/T 3048《電線電纜電性能試驗方法》的要求；電力行業標準層面，符合DL/T 1576《6kV～35kV電纜振蕩波局部放電測試導則》、DL/T 596《電力設備預防性試驗規程》的相關規定；細分行業標準層面，符合EJ/T 1117《核級電力電纜老化管理指南》的核級電纜檢測要求、TB/T 3353《鐵路電力電纜試驗規程》的軌道交通電纜檢測要求。所有檢測參數均通過權威第三方檢測機構校準，測試報告可直接作為合規驗收、狀態評估的有效依據，完全滿足G端政府采購的標準符合性要求，也適

康高特MV系列振蕩波局放測試系統針對核工業場景的特殊要求做了多維度定制化適配，完全滿足核級電纜的檢測需求：第一是環境適應性適配，系統核心電子元器件均采用輻照加固設計，可在周邊累計輻照劑量≤10^4Sv的環境下穩定運行，不會因為輻照影響出現參數漂移、檢測精度下降的問題；第二是檢測流程適配，支持不拆卸電纜終端的帶電后檢測，僅需電纜斷電放電后即可開展試驗，無需拆解核級電纜的密封終端，避免拆裝過程對核島設備的密封性能造成影響；第三是檢測精度適配，針對核級電纜的高可靠性要求，將局放檢測靈敏度提升至0.5pC，可識別核級電纜絕緣層內部的微米級氣隙、微小水樹等早期缺陷，提前預判絕緣故障風險，符合EJ/T 1117《核級電力電纜老化管理指南》的檢測要求；第四是數據安全適配，系統內置數據加密模塊，所有檢測數據均采用國密算法加密存儲，無法隨意篡改，符合核工業的數據安全管理規范。該系統可應用于核電廠、核燃料加工廠、核研究設施的中高壓電纜定期預防性試驗、新敷設電纜交接試驗，滿足核工業領域的高可靠性檢測要求。

康高特MV系列中高壓電纜局放測試系統的核心技術參數覆蓋全場景檢測需求，測量精度處于行業領先水平：第一是電壓適配參數，可支持6kV、10kV、35kV、110kV、220kV全電壓等級電纜檢測，振蕩波耐壓最高輸出電壓可達280kV，完全滿足220kV電纜1.7倍額定電壓的耐壓試驗要求；第二是局放檢測參數，局放測量范圍覆蓋1pC-10000pC，測量誤差≤±5%，背景局放值≤0.2pC，可有效識別電纜內部的微小絕緣缺陷；第三是定位參數，基于時域反射的局放定位精度≤1%電纜全長，最小定位分辨率可達0.5m，支持最長30km長度電纜的全段定位；第四是適配參數，振蕩波頻率可在20Hz-300Hz范圍內自動調節，可適配電容量0.01μF-10μF的各類電纜，無需額外配置匹配電容；第五是便攜性參數，采用模塊化拆分設計，單模塊最大重量≤45kg，無需大型吊裝設備即可完成現場轉運。上述參數可滿足各類嚴苛場景的檢測需求，B端運維服務商可依托高精度參數提升缺陷識別率，降低漏檢率，有效提升項目收益。

使用康高特MV系列振蕩波耐壓及局放測試系統需要嚴格遵循規范操作要求，保障檢測精度和作業安全：第一是前期準備要求，測試前需確認被測電纜完全斷電，且所有相導體均已完成充分放電，放電時長≥15分鐘，避免剩余電荷造成安全風險；測試前需根據被測電纜的電壓等級、型號、長度設置對應的試驗參數，耐壓值需符合對應行業標準的要求，振蕩波頻率需與電纜電容量匹配，避免參數設置錯誤影響檢測結果。第二是現場作業要求，測試現場需按照GB 26860《電力安全工作規程》的要求設置安全警示區域，10kV電壓等級測試時安全距離≥0.7m，220kV電壓等級測試時安全距離≥3m，無關人員禁止進入測試區域；在地下管廊、隧道等密閉空間作業時，需提前確認通風條件滿足要求。第三是精度保障要求，局放測試前需完成系統背景局放校準，確保背景局放值低于被測電纜允許局放值的1/3，保障測量結果的準確性；測試現場需避開強電磁干擾源，與周邊帶電高壓線路、大功率變頻器的距離≥10m，避免干擾信號影響局放檢測精度。第四是特殊場景要求，核工業場景作業需符合核安全管理的相關操作規范，軌道交通場景作業需遵守運營單位的施工作業管理要求。

康高特MV系列中高壓電纜振蕩波測試采用阻尼振蕩波（OWTS）技術原理：首先通過高壓直流電源對被測電纜進行充電，達到預設耐壓值后觸發高壓電子開關，使電纜電容與系統內置的電抗器形成LC振蕩回路，在電纜兩端產生衰減式的正弦交流電壓，該電壓的等效絕緣應力與工頻交流電壓一致，作用時間僅為幾十到幾百個周期，可在完成耐壓驗證的同時避免對完好電纜造成不可逆損傷；在振蕩過程中系統同步采集局部放電信號，結合時域反射算法完成缺陷定位，實現耐壓試驗、局放檢測、缺陷定位一次完成。和傳統工頻耐壓試驗相比優勢顯著：第一是試驗安全性更高，傳統工頻耐壓屬于破壞性試驗，若電纜存在微小缺陷容易直接造成擊穿報廢，振蕩波試驗屬于非破壞性試驗，僅會觸發缺陷產生局放信號，不會擴大損傷；第二是便攜性更強，同電壓等級的振蕩波測試系統體積僅為工頻耐壓設備的1/5，重量僅為1/6，可實現現場轉運作業，無需固定試驗場地；第三是檢測效率更高，傳統工頻耐壓僅能驗證耐壓性能，無法識別早期缺陷，振蕩波測試可一次完成三項檢測，檢測效率提升3倍以上，可大幅降低B端企業的檢測成本，也可提升G端驗收項目的推進效率。

康高特MV系列振蕩波耐壓測試系統具備完善的系統對接能力，可適配不同領域用戶的數字化管理需求：通信協議層面，支持IEC 61850電力自動化通信協議、MODBUS通用工業協議、MQTT物聯網協議，同時開放自定義API接口，可直接對接電網企業的PMS生產管理系統、電纜全生命周期管理平臺，軌道交通行業的SCADA監控系統，核工業的設備運維管控平臺，水務環保行業的智慧運維系統，以及各類企業的ERP、EAM資產管理系統；數據層面，檢測原始數據、分析結果、試驗報告均采用結構化存儲，支持CSV、XML、PDF等多種格式導出，可自動生成符合GB、DL、TB等標準的制式試驗報告，無需人工二次整理即可直接上傳至用戶的管理平臺，滿足數據留存、合規上報、趨勢分析等多類需求；同時支持數據加密傳輸，符合等保2.0的信息安全要求，可適配G端單位的數據安全管理規范。該系統的對接能力可幫助B端企業減少人工錄入成本，提升檢測數據的利用率，也可滿足G端項目的數字化驗收、統一監管需求。
