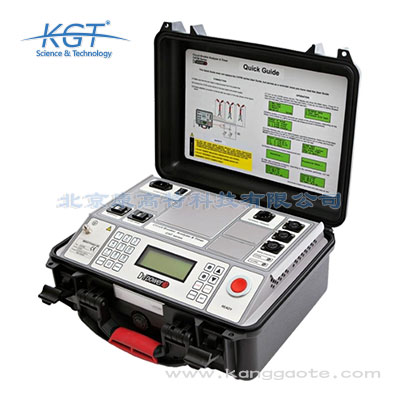

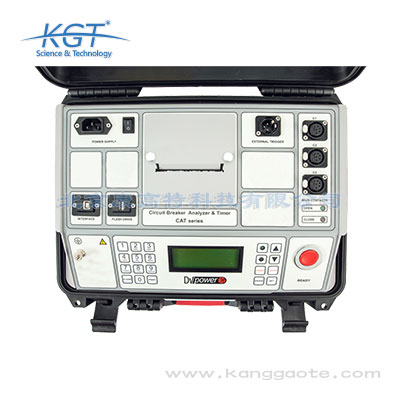

北京康高特CAT34斷路器分析儀和計時器是專門用于斷路器狀態評估的數字化檢測儀器，核心功能覆蓋斷路器全維度性能檢測，可同時實現單機自主控制、PC端遠程控制兩種操作模式，適配不同場景的檢測需求。核心技術參數方面，該設備時間測量范圍覆蓋0.1ms~9999s，測量精度可達±0.1ms，可精準識別斷路器分合閘時間、三相同期差、彈跳時間、彈跳次數、分合閘不同期度等核心指標；電壓測量范圍覆蓋AC/DC 0~500V，測量精度±0.5%，可同步采集斷路器操作回路的電壓、電流參數，直觀呈現操作過程的電氣特性變化；內置存儲容量可容納10000組以上檢測數據，無需外接存儲設備即可完成多批次檢測數據留存。針對B端用戶的生產檢測需求，該設備可直接輸出符合行業規范的檢測結果，減少人工核算成本，提升檢測效率，助力企業降低運營成本、提升ROI；針對G端用戶的驗收、巡檢需求，設備檢測數據可溯源、參數不可篡改，滿足監管類檢測的準確性要求。該設備適配10kV~1000kV全電壓等級的真空斷路器、SF6斷路器、油斷路器等主流斷路器類型的檢測需求。

CAT34斷路器分析儀和計時器針對不同檢測場景的需求，設置了五類可自定義選擇的斷路器測試操作模式，覆蓋絕大多數斷路器檢測的業務需求：第一是單合（C）模式，適用于斷路器合閘動作特性測試，可檢測合閘時間、合閘不同期、合閘彈跳時間等參數，多用于斷路器投運前的合閘性能核驗、檢修后的合閘功能驗證場景。第二是單分（O）模式，適用于斷路器分閘動作特性測試，可檢測分閘時間、分閘不同期、分閘反彈幅值等參數，多用于日常運維巡檢中的分閘性能排查、故障跳閘后的分閘功能校驗場景。第三是合-分（CO）模式，適用于斷路器重合閘動作邏輯測試，模擬斷路器合閘后立即分閘的工況，可檢測重合閘動作時序參數，多用于電網斷路器重合閘功能核驗場景。第四是分-合（OC）模式，適用于斷路器分閘后快速合閘的動作特性測試，模擬故障排除后快速恢復供電的工況，多用于工業制造企業配電系統斷路器的恢復供電性能測試場景。第五是分-合-分（OCO）模式，適用于斷路器完整重合閘循環特性測試，模擬故障跳閘后重合閘、重合于故障再次分閘的完整工況，可檢測完整重合閘周期的各項時序參數，多用于高壓電網、核電廠等對供電可靠性要求極高的場景的斷路器全功能核驗。所有操

CAT34斷路器分析儀和計時器具備完善的數據存儲、導出與分析功能，可滿足不同用戶的數據分析、留存需求：一是存儲能力方面，儀器內置大容量非易失性存儲器，可存儲至少1000組完整的斷路器測試數據，每組數據包含所有通道的原始測量值、時序曲線、測試參數設置等完整信息，斷電后數據不會丟失，適合現場檢測時的批量數據存儲需求。二是數據導出方面，支持兩種導出方式，可直接通過USB接口連接U盤，將測試數據以通用CSV格式導出，也可通過PC端連接儀器直接讀取數據，同時設備自帶熱敏打印機，可現場打印測試結果的表格與特性曲線，滿足現場核驗、數據留痕的需求。三是數據分析方面，配套的DV-WIN軟件可實現測試數據的深度分析，支持多組歷史測試數據的橫向比對、測試數據與斷路器制造商出廠規格的自動比對，自動生成可視化的時序曲線、參數對比表，可直接導出標準化的檢測報告。該功能一方面滿足B端企業的運維數據分析需求，幫助企業建立斷路器全生命周期的健康檔案，預判設備故障風險，制定預防性檢修計劃；另一方面滿足G端單位的數據上報、監管留存需求，導出的數據格式符合電力、核工業行業的監管數據標準，可直接對接政府監管平臺的上傳要求。

CAT34斷路器分析儀和計時器的應用場景覆蓋電力、核工業、水務、環保、軌道交通等多個對配電可靠性要求極高的行業，可適配不同行業的特殊檢測要求。在電力行業，可應用于電網公司變電站的斷路器年檢預試、基建項目的斷路器到貨驗收、換流站核心斷路器的狀態排查，也可應用于發電企業的廠用斷路器定期檢測，符合電力行業對高壓開關檢測的作業規范；在核工業領域，可用于核島、常規島區域核級斷路器的定期性能校驗，適配核工業對檢測設備抗干擾性、數據準確性的嚴苛要求；在水務行業，可應用于自來水廠、污水處理廠、遠程泵站的配電斷路器狀態檢測，適配戶外潮濕、多粉塵的作業環境；在環保行業，可應用于垃圾焚燒發電廠、光伏發電站、風力發電站、脫硫脫硝系統的配電斷路器檢測，適配新能源場景下負荷波動大的設備檢測需求；在軌道交通行業，可應用于高鐵、地鐵牽引供電系統的真空斷路器定期檢測，適配軌道交通牽引負荷沖擊性強的設備特性。針對B端用戶，該設備可用于開關制造企業的出廠性能校驗、成套配電設備廠的出廠驗收檢測，提升產品出廠合格率；針對G端用戶，可用于政府類基建項目的配電設備驗收、公共設施的安全巡檢，滿足監管類檢測的合規要求。

CAT34斷路器分析儀和計時器搭載單機控制、PC控制兩種操作模式，可分別適配不同場景的檢測需求。單機控制模式采用嵌入式實時操作系統，搭載7寸高清觸控顯示屏，操作邏輯符合一線檢測人員的作業習慣，無需外接任何設備，開機即可完成檢測操作，適配戶外現場、偏遠區域的作業需求：比如電網公司偏遠變電站的現場巡檢、軌道交通沿線牽引所的移動檢測、水務行業偏遠泵站的斷路器檢測、新能源場站的戶外檢測等場景，單機模式下設備內置大容量電池，連續作業時長可達8小時以上，無需外接電源即可完成多臺設備的檢測作業，檢測數據可直接在本機查看、篩選、導出，無需額外輔助設備。PC控制模式可通過USB或者以太網接口連接PC端專用管理軟件，支持批量導入待檢測斷路器的型號、電壓等級、閾值參數等基礎信息，可自動生成標準化檢測方案，檢測過程全程可視化，可實時展示斷路器分合閘的行程曲線、電壓電流變化曲線，檢測完成后可自動生成標準化檢測報表，支持多維度數據對比分析，適配批量檢測、實驗室研發類場景：比如開關制造企業的批量出廠檢測、電力科學研究院的斷路器性能研發測試、G端單位的批量到貨驗收檢測等場景。針對B端用戶，PC模式可將單臺斷路器的檢測

CAT34斷路器分析儀作為瑞典DV POWER旗下的專業級斷路器檢測設備，在高壓斷路器運維檢測中的核心優勢可從效率、精度、適用性三個維度體現：效率層面，支持雙端接地場景下的安全快速檢測，無需拆除斷路器兩側的接地引線即可完成全項檢測，相較于傳統檢測設備可減少60%以上的現場準備時間，大幅提升停電作業窗口的檢測效率，對于B端電力檢修企業而言可提升單次作業的檢測產能，降低作業人力成本，實現更高的投入產出比；精度層面，多通道高頻率采樣設計可精準捕捉斷路器動作過程中的毫秒級時間差、微歐級電阻變化、毫米級位移偏差，可識別傳統設備無法發現的觸頭輕微磨損、線圈隱性老化、同步性微小偏差等早期故障，幫助用戶提前安排檢修計劃，減少非計劃停電故障的發生，對于G端電網單位而言可有效提升供電可靠性，滿足電力供應保障的考核要求；適用性層面，兼容各類數字、模擬位移傳感器，適配不同廠家、不同型號、不同電壓等級的中高壓瓷柱式斷路器、落地罐式斷路器，覆蓋的測試項目包含斷路器機械特性、電氣特性、運動特性的全維度檢測，一臺設備即可完成斷路器例行檢測、交接試驗、檢修后校驗的全場景檢測需求，無需搭配多臺檢測設備，降低了檢測團隊的設

CAT34斷路器機械特性測試儀是專為中高壓斷路器檢測設計的專業設備，核心應用場景覆蓋電網公司各級運維單位、火力/水力/新能源發電廠、電力檢修服務商、高壓電氣設備制造企業等B端與G端用戶群體，可針對10kV及以上電壓等級的瓷柱式斷路器、落地罐式斷路器開展全項機械特性與電氣特性檢測?？赏瓿傻臏y(cè)試項目包括：最高12個主觸頭的同步定時測量（每相最多4個）、合閘電阻測量（適配帶合閘電阻的斷路器）、6個輔助觸點的動作特性檢測、斷路器三相極間與同相斷口間的同步性評估、4個線圈電流的同步分析（3個分閘線圈+1個合閘線圈）、變電站蓄電池組供電狀態評估、斷路器運動部件的位移、觸頭接觸行程、超程、回彈、阻尼時間、平均速度等運動參數測量、首次跳閘特性測試、最高500A測試電流下的靜態接觸電阻與動態電阻測量，搭配CAT66D配件還可完成落地罐式斷路器的磁心去磁作業。設備支持雙端接地（BSG）場景下的安全快速檢測，無需拆除斷路器接地端即可完成檢測，大幅提升變電站等現場作業的檢測效率與操作安全性。

CAT34斷路器分析儀和計時器具備極強的傳感器接入兼容性與系統適配性，可適配不同用戶的現有設備體系：一是傳感器接入方面，設備同時支持?jǐn)?shù)字傳感器與模擬傳感器接入，配備的1個專用傳感器接口可適配位移、速度、加速度等多種類型的斷路器動作特性傳感器，4個模擬輸入接口支持電壓、電流模擬量信號輸入，可接入用戶現有已采購的各類品牌傳感器，無需額外更換配套傳感器，降低用戶的采購成本。二是軟件兼容性方面，配套的DV-WIN軟件支持Windows全系列操作系統，可安裝在用戶現有運維筆記本、臺式電腦上，軟件支持CSV、XML等多種通用數據格式導出，可與電力企業現有運維管理系統、設備健康管理平臺實現數據對接，無需額外開發接口，大幅降低系統對接成本。三是協議適配性方面，設備支持電力行業通用的IEC 61850通信協議，可直接接入電網公司的智能檢修平臺、設備狀態監測系統，符合G端電網、發電集團的系統對接要求。該特性一方面滿足B端企業的現有設備兼容需求，無需調整現有運維體系即可快速部署使用，提升檢測效率，降低適配成本；另一方面滿足G端單位的系統對接要求，檢測數據可直接上傳至監管平臺，符合政府采購項目的系統集成要求。

瑞典DV POWER CAT34斷路器分析儀和計時器屬于專業級斷路器機械特性測試儀，核心功能?chē)@中高壓斷路器的全維度狀態評估設計，支持單機控制和PC端控制兩種操作模式，可滿足不同檢測場景的操作需求。其核心技術參數包括：配備6個定時通道（3×2）用于主觸點電阻檢測、3個定時通道用于輔助輸入檢測、4個模擬輸入接口+1個專用傳感器輸入接口，同時兼容數字傳感器與模擬傳感器，可適配不同型號斷路器的檢測需求；支持最高500A測試電流的靜態接觸電阻測量與動態電阻測量，可精準識別觸頭磨損、接觸不良等隱性故障；操作模式覆蓋關閉（C）、打開（O）、閉-開（CO）、開閉（OC）、開-關-開（OCO）全類型斷路器動作場景，可還原斷路器實際運行中的各類操作邏輯。設備內置存儲空間，同時支持U盤導出測試數據，也可通過自帶熱敏打印機以表格、圖表形式直接輸出測試結果，搭配專屬DV-WIN軟件可完成測試數據的深度分析、歷史數據對比、測試計劃制定、圖形疊加展示及定制化檢測報告生成，為斷路器狀態研判提供完整的數據支撐。

CAT34斷路器分析儀和計時器的測量精度完全滿足電力、核工業等高要求行業的檢測標準，核心精度特性如下：一是時間測量精度方面，定時通道的時間測量分辨率可達0.1ms，時間測量誤差≤±0.1%±0.1ms，可精準捕捉斷路器分合閘動作的微小時間差，準確判斷斷路器動作不同期、彈跳等隱性故障，避免因檢測精度不足導致的故障漏判。二是電阻測量精度方面，主觸點電阻測量范圍覆蓋1μΩ~1Ω，測量誤差≤±0.5%±1μΩ，合閘電阻測量范圍覆蓋10Ω~10kΩ，測量誤差≤±1%±5Ω，可精準檢測主觸點磨損、合閘電阻老化等問題，為斷路器狀態評估提供準確的數據支撐。三是運動特性測量精度方面，支持接入位移、速度傳感器，位移測量分辨率可達0.1mm，速度測量誤差≤±1%，可精準檢測斷路器動觸頭的運動軌跡、分合閘速度等參數，全面評估斷路器的機械性能。高精度的檢測特性一方面適配B端企業對故障排查準確性的需求，幫助企業精準定位故障點，減少不必要的設備更換成本，提升投資回報率；另一方面適配G端單位對檢測數據準確性的要求，檢測結果可直接作為設備狀態評估、監管上報的依據，符合行業合規性要求。

CAT34斷路器計時器具備全鏈路的數據處理能力，檢測過程中可實時采集各通道的時間、電流、電壓、位移等多維度數據，原始數據可自動存儲在設備內置存儲器中，也可通過U盤直接導出，還可通過自帶的熱敏打印機以標準化表格、趨勢圖表的形式直接打印輸出，滿足現場快速研判、紙質資料留存的需求。搭配專屬DV-WIN分析軟件，可實現測試數據的深度處理：支持歷史檢測數據的導入與同維度對比，可直觀呈現斷路器狀態的變化趨勢，當檢測值與制造商出廠規格、歷史基準值出現偏差時，可輔助檢測人員快速識別斷路器性能劣化趨勢；支持多組測試數據的圖形疊加展示，可直觀對比不同操作模式下的斷路器動作特性差異；支持定制化檢測報告生成，可根據用戶的管理需求調整報告維度與格式，適配不同企業、單位的設備臺賬管理要求。DV-WIN軟件具備開放的數據接口，可與企業的電力設備運維管理系統、資產全生命周期管理系統對接，實現檢測數據的自動同步上傳，無需人工二次錄入，大幅提升檢測數據的流轉效率，同時兼容Windows系列操作系統，可適配各類企業的現有辦公軟硬件體系。

北京康高特CAT34斷路器分析儀完全符合國內國際多維度行業標準，可適配G端政府采購的資質要求，同時也可滿足B端用戶的跨區域檢測報告互認需求。標準符合性方面，該設備符合DL/T 846.3-2016《高電壓測試設備通用技術條件 第3部分：高壓開關綜合測試儀》電力行業標準，滿足國內電力系統的檢測作業規范；符合GB/T 1984-2014《高壓交流斷路器》國家標準，適配國內所有高壓斷路器的檢測指標要求；符合IEC 62271-100:2017《高壓開關設備和控制設備 第100部分：高壓交流斷路器》國際標準，可滿足涉外項目、外資企業的檢測標準要求。針對G端政府采購需求，該設備具備CNAS認可的第三方檢測機構出具的性能檢測報告，所有檢測指標均達到政府采購目錄內同類產品的資質要求，同時設備支持對接國有單位的資產管理系統、電力運維管理平臺、政務監管系統，數據格式符合國網、南網、軌道交通運營單位的設備檢測數據規范，檢測報告可直接用于官方歸檔、監管報備。針對B端用戶，該設備的標準符合性可實現檢測報告跨區域、跨平臺互認，減少企業重復檢測成本，提升產品的市場認可度，有效提升企業運營ROI。

瑞典DV POWER出品的CAT34斷路器分析儀和計時器屬于專業斷路器機械特性測試儀，核心功能覆蓋中高壓斷路器全維度狀態檢測，具體技術參數如下：一是通道配置方面，配備6個定時通道（3×2）用于主觸點電阻檢測，3個定時通道的輔助輸入，支持合閘電阻測量，同時配備4個模擬輸入+1個傳感器輸入，可同時兼容數字傳感器和模擬傳感器接入，滿足多維度檢測需求；二是操作模式方面，支持單機控制、PC控制兩種操控方式，可選擇關閉（C）、打開（O）、閉-開（CO）、開閉（OC）、開-關-開（OCO）五種操作模式，適配不同檢測場景的測試邏輯要求；三是輸出與存儲方面，測試結果可存儲在儀器內部存儲器，也可通過U盤導出，還能以表格、圖表的形式通過自帶熱敏打印機打印輸出，搭配DV-WIN軟件可實現測試結果的深度分析。該設備專為中壓、高壓瓷柱式斷路器和落地罐式斷路器的安全快速檢測設計，可廣泛應用于電力運維巡檢、故障檢測、絕緣測試、環境評估等場景，滿足B端企業對設備檢測效率、參數覆蓋度的需求，也符合G端單位對檢測數據可追溯、可導出的要求。

CAT34斷路器分析儀的設計與檢測邏輯完全符合國際IEC高壓斷路器檢測標準、國內GB高壓電氣設備測試標準、電力行業DL/T斷路器機械特性測試規程的相關要求，測試數據精度滿足各級電網、發電集團的檢測數據溯源要求，可適配G端電網、電力監管單位的采購技術規范，也可滿足B端電力檢修、電氣制造企業的出廠檢測、運維檢測的精度要求。設備的測試流程標準化程度高，所有檢測項目的測試參數可固定保存，確保不同批次、不同時間的檢測數據具備可比性，檢測結果可通過DV-WIN軟件生成符合電力行業規范的標準化報告，可直接納入電力設備全生命周期管理體系，滿足G端用戶對檢測數據留存、設備狀態臺賬管理的合規性要求。同時設備采用堅固耐用的工業級設計，可適應戶外變電站、高原、高寒、高濕等各類復雜作業環境，檢測過程無需拆解斷路器核心部件、支持雙端接地作業的特性，完全符合電力行業安全生產作業規范的相關要求，適配各類現場作業的合規性管理標準。

CAT34斷路器分析儀和計時器針對核工業場景的特殊要求做了多維度的適配，可滿足核工業領域的檢測需求：首先是標準符合性方面，設備符合IAEA國際原子能機構發布的輻射防護相關標準，同時滿足GB 18871《電離輻射防護與輻射源安全基本標準》的要求，設備的電子元器件采用抗輻射加固設計，可在規定的輻射劑量環境下長期穩定運行，不會因輻射干擾出現測量誤差、數據丟失等問題。其次是檢測精度方面，設備的時間測量、電阻測量、運動特性測量精度均滿足核工業計量校準的要求，檢測結果可通過CNAS認可的計量機構校準，符合核設施設備檢測的精度要求，可用于核島、常規島配套高壓斷路器的日常運維巡檢、故障檢測、絕緣測試等場景。第三是數據安全性方面，設備內置的存儲器采用物理加密設計，測試數據不會被隨意篡改，導出的數據格式符合核工業監管的數據規范，可滿足核設施設備檢測數據的留存、上報要求。此外設備的堅固耐用設計適配核工業現場的復雜工況，可在高溫、高濕、高粉塵的環境下穩定運行，無需額外的防護措施，既滿足B端核電運營企業的現場檢測需求，也符合G端核工業監管單位的合規性要求，可用于核設施安全檢查、定期核驗等監管場景。

CAT34斷路器分析儀和計時器的目標覆蓋行業包含電力、核工業、工業制造三大領域，不同場景的適配性如下：第一是電力行業，面向B端的民營電廠、配售電企業，可用于高壓斷路器日常運維巡檢、故障跳閘后的故障點檢測、斷路器投運前的絕緣測試，大幅提升設備檢修效率，降低非計劃停電帶來的生產損失；面向G端的電網公司、國有發電集團，可用于區域電網斷路器定期校驗、入網設備性能核驗、重大保電場景下的設備狀態排查，檢測數據符合電力行業監管要求。第二是核工業領域，適用于核電廠常規島、核島配套高壓斷路器的狀態檢測、輻射環境下的設備性能校驗、核設施周邊配電系統的環境評估，滿足核工業場景對檢測設備精度、穩定性的特殊要求。第三是工業制造領域，適用于大型化工、冶金、裝備制造企業的高壓配電系統斷路器定期檢測、生產車間供電設備故障排查、新投產配電系統的驗收測試，幫助企業提前排查斷路器故障隱患，避免生產中斷造成的經濟損失，提升企業供電系統的運行可靠性。

CAT34斷路器分析儀和計時器支持雙端接地（BSG）狀態下的安全快速檢測，是該設備的核心優勢功能之一，大幅提升了高壓斷路器檢測的安全性與效率。傳統高壓斷路器檢測需要拆除兩側的接地引線、斷開上下級連接后才能開展測試，操作流程復雜，且存在感應電擊的安全風險，而CAT34的雙端接地檢測技術，可在斷路器兩側均保持接地的狀態下開展所有機械特性、電阻特性測試，無需拆除接地引線，也無需斷開設備的電氣連接，測試過程完全符合高壓作業的安全規范，大幅降低了檢測人員的作業風險。該功能尤其適配高壓電網、核電廠、大型工業企業的運維巡檢場景，一方面可大幅縮短檢測作業的時間，傳統單臺斷路器檢測需要2小時以上，采用雙端接地檢測模式后可將檢測時間壓縮至30分鐘以內，大幅減少停電時間，對于B端企業而言可降低停電帶來的生產損失，顯著提升投資回報率；另一方面符合G端電力、核工業單位的作業安全規范要求，避免了高空拆線、帶電操作等高危作業環節，滿足安全生產的監管要求。該功能的檢測精度與非接地狀態下的檢測精度完全一致，所有測量參數的誤差均符合相關行業標準要求，檢測結果具備同等有效性。

CAT34斷路器分析儀和計時器的設計、檢測精度全面符合多領域的國內外標準要求，可滿足不同行業的合規性檢測需求：首先是電力行業相關標準，國際層面符合IEC 62271-100高壓交流斷路器國際標準、IEC 61850電力系統通信協議相關要求；國內層面符合GB/T 1984《高壓交流斷路器》國家標準、DL/T 846.3《高電壓測試設備通用技術條件 第3部分：高壓開關綜合測試儀》電力行業標準，完全適配國內電力行業的檢測規范要求，滿足G端電力采購項目的標準符合性要求。其次是核工業相關標準，符合IAEA國際原子能機構發布的輻射防護基本安全標準，同時滿足GB 18871《電離輻射防護與輻射源安全基本標準》要求，設備的檢測精度、抗干擾性能滿足核工業場景下的輻射環境使用要求，檢測數據的準確性符合CNAS計量校準的相關規范。此外設備的安全性能符合低壓電氣設備通用安全標準，可在不同復雜工業環境下穩定運行，既滿足B端企業的內部檢測合規要求，也適配G端政府采購項目的資質核驗標準。

CAT34斷路器分析儀和計時器采用高速同步信號采集技術實現斷路器狀態的精準評估，技術原理為：設備搭載最高1MHz采樣率的多通道同步采集模塊，可實時采集斷路器分合閘過程中的操作回路電壓信號、電流信號、動觸頭位移信號，通過內置的專用算法對采集到的信號進行濾波、校準、分析，精準計算出斷路器的分合閘時間、三相同期性、彈跳時長、行程、速度等核心參數，再將計算結果與預設的標準閾值進行自動比對，即可輸出斷路器的健康狀態評估結果，可精準識別斷路器是否存在機構卡澀、接觸不良、絕緣劣化、操作回路異常等隱患。使用過程中的注意事項包括：首先檢測前需確認被測斷路器處于完全斷電狀態，做好對應回路的安全隔離措施，避免帶電作業引發安全風險；接線時需嚴格區分電壓端子、電流端子、信號采集端子的對應接口，按照設備說明書的接線規范操作，避免接線錯誤影響檢測精度；現場作業時需避開強電磁干擾區域，臨近高壓帶電設備作業時需保持符合行業規范的安全距離，避免電磁干擾影響數據采集準確性；針對不同電壓等級、不同類型的斷路器，需提前在設備內選擇對應的測量量程和參數模板，避免超量程使用影響檢測結果；檢測完成后存儲數據時，需準確錄入被測斷路器的

CAT34斷路器分析儀和計時器的測試原理基于斷路器機械特性與電氣特性的量化評估邏輯，是行業內通用的斷路器狀態評估標準方法：首先，設備通過向斷路器的操作機構輸出指定的操作電壓信號，觸發斷路器執行對應的分閘、合閘動作，同時通過各個定時通道、模擬通道實時采集主觸點的通斷信號、輔助觸點的通斷信號、合閘電阻的阻值變化信號、動觸頭的位移與速度信號等多維度的實時數據，精準捕捉各個信號的時間節點與數值變化。其次，設備內置的處理單元會對采集到的原始數據進行計算分析，得出分合閘時間、分合閘不同期、彈跳時間、反彈幅值、主觸點電阻、合閘電阻、分合閘速度、動觸頭行程等核心參數，將測量得到的參數與斷路器制造商提供的出廠規格參數進行自動比對，同時支持與同一設備的歷史測試數據進行橫向比對，通過參數的變化趨勢判斷斷路器的機械磨損、接觸不良、機構老化等隱性故障，最終給出斷路器的狀態評估結果。該測試原理完全符合電力、核工業行業的斷路器檢測規范要求，檢測結果具備科學性與可追溯性，既適用于B端企業的日常運維巡檢、故障檢測、絕緣測試場景，也適用于G端單位的設備驗收、定期核驗、監管檢查場景，可作為斷路器狀態判定的權威依據。
