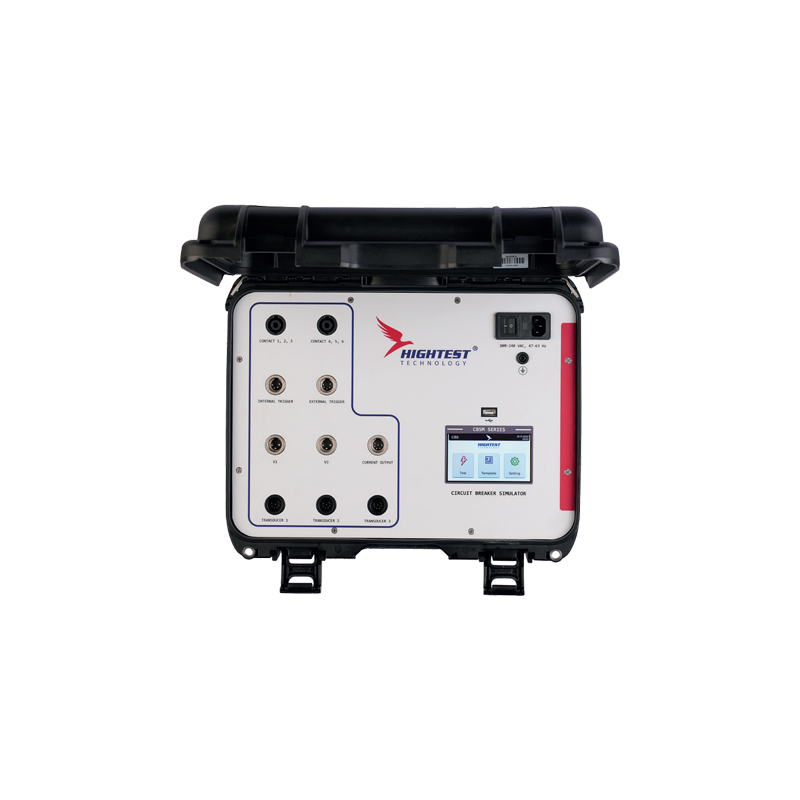

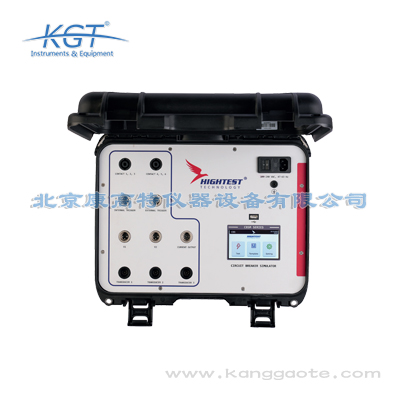

英國HIGHTEST CBSM斷路器模擬器的核心技術原理是通過模擬真實斷路器的動作特性輸出標準信號，實現對斷路器檢測設備的性能驗證與精度校準。設備內置四大核心模塊，分別為高精度時間基準模塊、可編程位移模擬模塊、高精度可編程電壓輸出模塊、可編程電流輸出模塊：其中高精度時間基準模塊采用高穩定度恒溫晶振作為時鐘源，頻率穩定度可達±0.1ppm，可輸出誤差小于±1μs的標準時間信號，模擬斷路器分合閘的時間特性；可編程位移模擬模塊采用高精度數字電位器陣列，可模擬不同類型行程傳感器的輸出信號，輸出精度可達±0.1mm，模擬斷路器動觸頭的行程、速度特性；高精度可編程電壓輸出模塊采用16位高精度DAC芯片，可輸出穩定度優于±0.5%的直流電壓信號，模擬斷路器的操作電源特性；可編程電流輸出模塊采用高速功率半導體器件，可輸出上升沿響應時間小于10μs的電流信號，模擬斷路器分合閘線圈的啟動電流特性。使用時將模擬器輸出的上述標準信號接入待校準的斷路器檢測設備，對比檢測設備的測量值與模擬器輸出的標準值，即可計算出待校準設備的測量誤差，完成性能評估與校準。相比傳統采用標準斷路器作為校準器具的方案，該設備無機械磨損

英國HIGHTEST CBSM斷路器模擬器的應用場景覆蓋多個工業領域的檢測校準環節：在電力行業，可應用于電網公司省市級計量中心、電力試驗研究院的斷路器檢測設備定期校準，高壓斷路器生產企業的出廠質檢環節，輸變電工程現場的檢測設備預校驗，特高壓工程交接試驗的檢測設備精度驗證等場景；在核工業領域，可應用于核電廠常規島、核島安全級斷路器檢測設備的定期性能核查，核級斷路器生產企業的檢測設備校準等場景；在軌道交通行業，可應用于城市軌道交通牽引供電系統、高速鐵路供電系統的直流斷路器檢測設備現場校準，軌道交通設備生產企業的斷路器檢測設備出廠校驗等場景；在水務、環保行業，可應用于大型污水處理廠、垃圾焚燒發電廠的變配電系統斷路器檢測設備的定期校驗等場景。不同場景下該設備均可發揮高精度、高穩定性的優勢，比如斷路器生產企業使用該設備可將每臺斷路器分析儀的校準時間從傳統方案的2小時縮短至15分鐘，大幅提升質檢效率；電網運維人員外出開展斷路器檢測前，可使用該設備快速校驗檢測設備精度，避免因檢測設備誤差導致的試驗數據無效問題。

英國HIGHTEST CBSM斷路器模擬器具備優秀的系統兼容性，可適配不同用戶的數字化管理需求：首先是設備層兼容性，該設備輸出的模擬信號、數字信號均符合行業通用接口標準，可直接對接所有主流品牌的斷路器分析儀、計時器，不需要額外配置轉接模塊，信號識別率可達100%，適配電阻式、磁致伸縮式、霍爾式等所有主流行程傳感器的輸出特性，也適配不同操作機構斷路器的線圈電流特性；其次是系統層兼容性，設備內置標準Modbus-RTU、Modbus-TCP通訊協議，可直接接入企業的實驗室信息管理系統（LIMS）、電網的設備檢測管理平臺、生產企業的制造執行系統（MES），實現校準數據的自動上傳、存儲、分析，不需要額外開發接口；第三是軟件層兼容性，設備配套的上位機軟件兼容Windows 7/10/11、Linux等主流操作系統，參數配置文件支持導出、導入，可批量配置同類型斷路器的校準參數，大幅提升批量校準的效率，同時支持用戶進行二次開發，可根據自身需求定制校準流程、生成自定義格式的校準報告。該兼容性既可以滿足B端生產企業的自動化質檢、數字化管理需求，也可以滿足G端政府、國有單位的檢測數據溯源、統一監管的要求。

英國HIGHTEST CBSM斷路器模擬器的應用場景覆蓋電力、核工業、軌道交通、水務、環保、電氣科研等多個領域，不同場景下的使用需求均可適配。在電力行業，可用于變電站新建工程的二次回路整組傳動調試、繼電保護裝置出廠全工況測試、配網自動化終端的功能校驗、省級電科院新入網保護設備的性能核驗；在核工業領域，可用于核級安全配電系統的可靠性驗證、核級繼電保護裝置的邏輯測試、核電項目投運前的配電系統安全校驗；在軌道交通領域，可用于牽引變電所的二次回路校驗、直流牽引保護裝置的功能測試、城軌線路運營期間的年度供電系統檢測；在水務和環保行業，可用于市政供水泵站高壓配電系統的安全校驗、大型污水處理廠配電回路的保護邏輯測試、垃圾焚燒發電站的配電設備性能驗證；在科研領域，可用于電力科研院所、高校電氣實驗室的保護算法研究、斷路器特性研究實驗。B端電力設備制造企業、工程施工單位可使用該設備提升測試效率，G端電網、核電、軌交運營單位可使用該設備完成各類合規性檢測工作。

英國HIGHTEST CBSM斷路器模擬器是專門面向中高壓配電系統二次測試研發的專用模擬設備，核心功能涵蓋全類型斷路器動作特性模擬、故障場景復現、二次回路校驗三大類，可滿足不同行業的配電系統測試需求。其核心技術參數包括：操作回路支持AC/DC 110V/220V自適應輸入，分合閘時間模擬范圍為0-10s連續可調，時間分辨率可達1ms，動作電壓閾值測量精度為±0.5%，最多支持16路IO輸入輸出接口，可同時模擬多臺斷路器的聯動動作邏輯，內置12種預設斷路器故障模型，支持用戶自定義故障參數組合，通訊協議兼容Modbus RTU、Modbus TCP、IEC 61850 MMS等主流工業通訊協議。該設備可替代實際高壓斷路器完成繼電保護調試、二次回路校驗、保護算法驗證等測試工作，避免測試過程中對一次設備造成的不必要損耗，既適合B端電力設備制造企業、電力工程總包單位的出廠測試、現場調試場景使用，也可滿足G端電網公司、核電集團、軌道交通運營單位的設備檢測、科研驗證等場景的需求。

核工業供電系統屬于核安全級系統，對測試設備的可靠性、數據準確性、合規性都有極高的要求，英國HIGHTEST CBSM斷路器模擬器針對核工業場景做了專項適配，完全滿足核工業供電系統的測試特殊要求。首先，設備符合HAF J0053《核電廠電氣系統試驗規程》的相關要求，可模擬核級斷路器在抗震工況、輻射環境下的動作特性漂移、失電工況下的應急動作等特有場景，校驗反應堆停堆保護回路、應急柴油發電機進線斷路器的動作邏輯、時序的正確性；其次，設備的所有測試數據都滿足核電廠質保體系的記錄要求，數據不可篡改，自動生成的測試報告可直接作為核安全審查的歸檔資料，無需額外的人工校驗；第三，支持與核電廠DCS系統、安全級監控系統無縫對接，測試數據可自動上傳至對應系統，滿足核電廠數據統一管理、合規監管的要求；第四，可模擬核電廠安全級母線故障、廠用電切換等特有場景，驗證供電系統的冗余切換邏輯、故障隔離能力，確保核供電系統的可靠性。該設備可應用于核電廠的定期安全審查、新建核電機組的供電系統驗收、核級斷路器的研發測試等場景，完全符合核安全監管的相關要求。

英國HIGHTEST CBSM斷路器模擬器針對軌道交通牽引供電場景的特殊需求做了專項設計，可覆蓋城軌、市域鐵路等各類牽引供電系統的測試需求。首先是電壓等級適配，支持直流750V、直流1500V牽引供電系統的斷路器動作特性模擬，可模擬直流斷路器的短路分斷特性、過流脫扣邏輯、逆流保護動作邏輯，符合GB 50157地鐵設計規范中牽引供電系統的測試要求；其次是聯動邏輯適配，支持模擬牽引所的斷路器聯跳邏輯、雙邊聯跳保護邏輯、框架保護動作邏輯，可完成牽引供電系統的整組傳動測試；第三是場景適配，可用于牽引變電所新建工程的二次回路調試、牽引保護裝置的出廠測試、城軌線路運營期間的年度供電系統檢測、牽引供電系統故障后的邏輯復現。對于G端城軌運營單位來說，該設備的功能完全符合軌道交通行業的測試規范，可滿足各類合規性檢測需求；對于B端牽引保護設備制造企業、軌交工程施工單位來說，可大幅提升測試效率，縮短項目交付周期。

英國HIGHTEST CBSM斷路器模擬器針對核工業場景的特殊測試需求做了專項適配，完全滿足核級配電系統的測試要求。首先是電磁兼容性能適配，設備電磁兼容指標符合GB/T 17626系列標準的最高等級要求，抗輻射干擾性能滿足核級設備測試的相關規范，可在核電廠房的強電磁干擾環境下穩定運行，測試數據誤差不會超過標稱精度范圍；其次是功能特性適配，支持模擬核級斷路器的特殊安全動作邏輯，比如安全級斷路器的優先分閘邏輯、故障閉鎖邏輯，可完成核級配電系統的保護聯鎖邏輯驗證，符合HAF J0053核電廠安全級電氣設備鑒定規程的測試要求；第三是測試合規性適配，所有測試數據可自動生成符合核安全監管要求的測試記錄，可直接作為核電廠配電系統安全驗證的合規性材料，滿足G端核電運營單位的監管要求。在核工業場景中，該設備可用于核電項目建設階段的配電系統調試、核電機組大修期間的配電系統安全校驗、核級保護設備的入網性能核驗，完全適配核工業場景的特殊測試需求。

英國HIGHTEST CBSM斷路器模擬器的核心技術參數覆蓋四大模塊，可滿足全行業的校準需求：一是時間模擬模塊，可模擬斷路器分合閘時間、相間同期、同相各斷口同期、分合閘不同期時間等參數，模擬范圍覆蓋1ms-10s，測量誤差≤±1μs，時間基準采用恒溫晶振作為時鐘源，頻率穩定度可達±0.1ppm，長期穩定性優于1ppm/年；二是行程模擬模塊，可模擬斷路器動觸頭行程、開距、超程、分合閘速度等參數，模擬范圍覆蓋0-1200mm，輸出信號匹配主流電阻式、磁致伸縮式、霍爾式行程傳感器的輸出特性，精度≤±0.1mm；三是電壓輸出模塊，可輸出DC 24V、48V、110V、220V等斷路器常用操作電壓，支持自定義電壓輸出，輸出電壓紋波≤10mV，穩定性≤±0.5%；四是啟動電流模擬模塊，可模擬斷路器分合閘線圈的啟動電流特性，模擬范圍覆蓋0.1A-60A，電流上升沿響應時間<10μs，可匹配交直流斷路器的線圈電流特性。所有參數均符合國家計量校準規范的要求，可直接作為計量標準器開展量值傳遞工作，適配從低壓配電斷路器到特高壓斷路器的全電壓等級檢測設備校準需求。

英國HIGHTEST CBSM斷路器模擬器的各項測量、模擬精度均達到行業領先水平，可覆蓋從低壓配網到特高壓電網全場景的高精度測試需求。具體精度參數如下：分合閘時間模擬精度±0.1ms，動作時序記錄精度±0.05ms，觸點電阻模擬精度±0.05Ω，線圈電流模擬精度±0.5%，動作次數計數精度±0.01%，電壓模擬精度±0.2%。該精度等級可滿足0.2級及以上繼電保護裝置的測試要求，適用場景包括10kV配網保護測試、35kV-220kV高壓電網保護測試、500kV-1000kV特高壓工程的二次系統測試、核工業安全級供電系統測試、軌道交通牽引供電系統測試等高精度測試場景。對于B端電力設備制造企業，該精度完全滿足GB/T 7261《繼電保護和安全自動裝置基本試驗方法》中對測試設備的精度要求，可用于保護裝置的出廠型式試驗、研發性能驗證，測試結果具備權威性；對于G端電網、核工業、軌道交通等單位，該精度滿足特高壓工程、核安全級系統、高鐵牽引供電系統等重點項目的測試精度要求，測試數據可直接作為項目驗收、合規性審查的依據。

英國HIGHTEST CBSM斷路器模擬器的適用行業覆蓋電力、核工業、軌道交通、水務、環保、電氣科研教學六大領域，針對不同行業的特殊測試需求都做了定向適配。在電力行業，具體應用場景包括電網公司的繼電保護裝置定期校驗、發電廠的廠用電系統保護邏輯測試、特高壓工程的二次系統聯調、電力設備制造企業的保護裝置出廠型式試驗；在核工業領域，可用于核電廠核島安全級供電系統的斷路器動作邏輯校驗、反應堆停堆保護回路測試、應急柴油發電機進線斷路器的動作時序驗證；在軌道交通領域，可應用于地鐵牽引變電所的二次回路聯調、高鐵牽引供電系統的保護定值校驗、接觸網故障下的斷路器響應特性測試；在水務、環保行業，可用于大型污水處理廠、垃圾焚燒發電廠的高壓配電室保護裝置定值校驗、供電系統故障模擬測試；在高校及科研院所，可用于電氣專業的繼電保護實驗教學、新型保護算法的仿真驗證。不同行業的特殊要求都能適配，比如核工業場景符合核安全級電氣測試規范，軌道交通場景符合牽引供電系統測試標準。
