CM3噪聲振動分析儀的故障診斷原理基于信號采集-特征提取-特征匹配的邏輯，可實現非接觸式的設備故障精準識別。噪聲檢測端采用高靈敏度電容式駐極體咪頭采集聲波信號，經過前置放大、濾波、AD轉換后傳輸?shù)絻?nèi)置處理單元，可過濾掉環境背景噪聲的干擾，精準提取設備本身的運行噪聲特征；振動檢測端采用壓電式加速度傳感器，將振動機械能轉化為電信號，經過信號調理后與噪聲信號同步傳輸?shù)教幚韱卧?，確保兩類信號的時間軸完全對齊。處理單元采用FFT快速傅里葉變換算法，將時域信號轉化為頻域信號，生成頻譜圖、包絡譜、瀑布圖、階次譜等專業分析圖譜，通過對比內置的各行業設備正常運行頻率特征庫，識別出異常頻率對應的故障類型，比如軸承外圈故障對應的特征頻率、轉子不平衡對應的1倍頻特征、水泵氣蝕對應的寬頻噪聲特征、變壓器局部放電對應的超高頻噪聲特征等，可實現設備故障的精準定位和類型判定，無需拆解設備即可完成非接觸式檢測，適合對運行穩定性要求高的工業設備在線檢測場景。

CM3噪聲振動分析儀的所有技術參數均符合國際標準、國家標準及各細分行業的專項標準要求，資質齊全可滿足各行業的檢測合規性要求。國際標準方面，符合IEC 61672-1聲級計國際標準、IEC 60942電聲學 聲校準器標準的相關要求；國家標準方面，符合GB/T 3785.1《電聲學 聲級計 第1部分：規范》1級精度要求、GB/T 13823.1《振動與沖擊傳感器的校準方法 基本概念》要求、GB 12348《工業企業廠界環境噪聲排放標準》的監測設備要求、GB/T 50355《住宅建筑室內振動限值及其測量方法標準》的檢測要求；行業專項標準方面，符合DL/T 1832《電力變壓器振動檢測技術導則》的電力行業檢測要求、HJ 1049《聲環境質量自動監測技術規范》的環保行業監測要求、EJ/T 20141《核電廠常規島振動監測規程》的核工業檢測要求、TB/T 3552《鐵路線路振動測量方法》的軌道交通行業檢測要求。所有參數均經過CMA、CNAS認可的第三方權威檢測機構驗證，檢測數據具備行業公信力。

CM3噪聲振動分析儀針對電力行業的檢測需求做了專項優化，在電力行業的應用優勢顯著。首先是標準符合性高，完全符合DL/T 1832《電力變壓器振動檢測技術導則》、DL/T 1525《輸電線路舞動監測技術導則》等電力行業專項標準，檢測數據可直接用于電力設備的狀態評估、故障判定，具備行業合規性；其次是抗干擾能力強，電磁兼容性達到工業級Class A等級，可在10kV~1000kV電壓等級的變電站、換流站、輸電線路周邊等強電磁環境下穩定運行，測量數據無漂移，適配電力行業復雜的電磁環境；第三是檢測效率高，支持帶電非接觸式檢測，無需停電即可完成變壓器、GIS、發電機、汽輪機、風電風機、光伏逆變器等各類電力設備的噪聲振動檢測，不影響電網正常運行，大幅提升巡檢效率；第四是故障識別準確率高，內置覆蓋火電、水電、風電、光伏、輸變電等全品類電力設備的故障特征庫，可直接識別變壓器局部放電、繞組變形、鐵芯松動、GIS絕緣缺陷、風機軸承磨損、發電機轉子不平衡等常見電力設備故障，檢測準確率可達95%以上，可幫助電力企業提前預判設備故障，減少非計劃停機時間，降低運維成本，提升發電、供電穩定性，ROI回報顯著。

CM3噪聲振動分析儀的測量精度處于國內同類產品的領先水平，可滿足各類高精度工業檢測場景的需求。噪聲測量方面，為1級精度等級，在20Hz~20kHz的有效頻率范圍內，測量誤差≤±0.5dB(A)，頻率響應偏差≤±1dB，可準確捕捉到設備局部放電、微小泄漏等產生的微弱噪聲信號；振動測量方面，加速度測量誤差≤±2%，速度測量誤差≤±1.5%，位移測量誤差≤±3%，在0.1Hz~20kHz的寬頻率范圍內均能保持穩定的精度表現，可識別出軸承早期磨損產生的微米級振動異常。同時設備具備優異的環境適應性，在-10℃~50℃的寬溫環境下，精度漂移≤±1%，可適配戶外場站、高溫車間等復雜環境的檢測需求；抗電磁干擾等級達到GB/T 17626規定的工業級Class A等級，在變電站、高壓輸電線路周邊、軌道交通牽引站等強電磁環境下，不會出現數據漂移或信號失真的情況，測量結果穩定可靠，完全滿足精密設備故障診斷、合規性監測等對精度要求較高的場景使用需求。

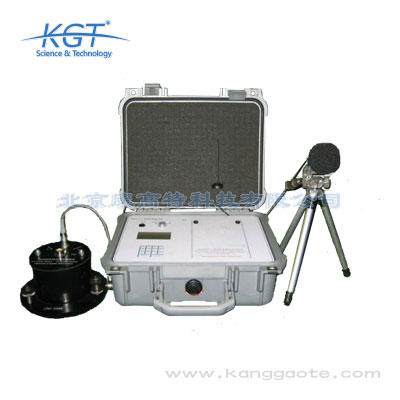

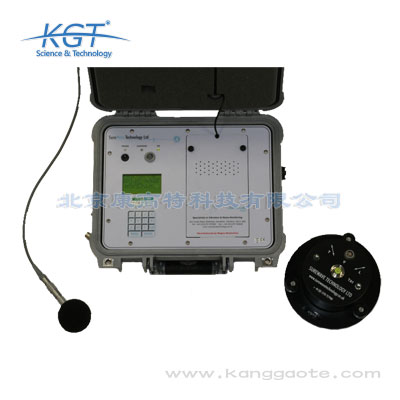

CM3噪聲振動分析儀是一款面向工業檢測場景的高精度一體化檢測設備，核心功能覆蓋噪聲采集分析、振動多參量檢測、故障特征識別、數據實時傳輸四大類。具體技術參數方面，噪聲測量范圍覆蓋20dB(A)~140dB(A)，精度符合GB/T 3785.1規定的1級精度要求，頻率響應范圍20Hz~20kHz，可準確采集各類工業設備的運行噪聲特征；振動檢測支持加速度、速度、位移三類參量同步采集，加速度測量范圍±0.1g~±200g，測量誤差≤±2%，速度測量范圍0.01mm/s~1000mm/s，測量誤差≤±1.5%，位移測量范圍0.1μm~10mm，測量誤差≤±3%，振動頻率響應覆蓋0.1Hz~20kHz，最高采樣頻率可達128kHz，可捕捉到毫秒級的設備異常振動信號。設備內置階次分析、包絡分析、瀑布圖生成、頻譜對比等專業分析功能，無需外接額外分析軟件即可在現場完成初步故障判定，同時支持原始數據導出供后續深度分析，可廣泛應用于電力、核工業、水務、環保、軌道交通等多個行業的設備狀態檢測、故障診斷、合規性監測場景。

CM3噪聲振動分析儀具備完善的系統對接能力，可適配各類現有工業監測系統、政務監管平臺的對接需求。設備原生支持Modbus-RTU、Modbus-TCP、MQTT等主流工業通信協議，可直接對接各類工業SCADA系統、電力DCS系統、核工業設備監測系統、水務智慧運維平臺、環保監測大數據平臺等現有系統，無需額外加裝轉換網關，降低對接成本。同時設備支持開放API接口，可根據用戶需求自定義數據傳輸格式、對接邏輯，數據輸出格式符合《生態環境監測數據傳輸標準》《電力設備監測數據傳輸規范》《政務數據共享交換平臺技術要求》等國標、行標要求，可直接對接各級政務監管平臺。設備既可以作為便攜式設備單獨使用，檢測完成后導出數據導入現有系統，也可以作為固定式監測節點長期部署，實時向現有系統傳輸檢測數據，滿足B端工業企業的系統集成需求，也符合G端用戶的政務平臺對接要求，適配各類新建、存量監測系統的對接場景。

CM3噪聲振動分析儀完全滿足政府采購項目的技術要求，適配各類政府投資項目的采購需求。首先是資質齊全，產品所有技術參數均符合對應的IEC國際標準、GB國家標準、DL/HL等行業標準要求，具備CMA、CNAS認可的第三方權威檢測機構出具的檢測報告，所有資質文件均符合政府采購的資質審核要求；其次是自主可控性強，核心部件均實現國產自主研發，支持適配國產UOS、麒麟等操作系統，數據存儲和傳輸符合國家網絡安全等級保護2.0的相關要求，不存在數據安全風險，符合政府采購對自主可控產品的要求；第三是系統對接能力完善，可對接各級政府的政務監測平臺、環保監管平臺、公共設施運維平臺等統一管理系統，數據格式完全符合政務數據共享要求，無需額外二次開發即可完成對接；第四是適配場景廣泛，可覆蓋核工業、水務、環保、軌道交通、電力等多個政府投資項目的檢測需求，既支持便攜式現場檢測使用，也支持固定式組網監測部署，可滿足不同政府采購項目的技術參數要求、標準符合性要求、系統對接要求，適配各類政府投資的工業檢測、環境監測、公共設施運維等場景。

使用CM3噪聲振動分析儀開展廠界噪聲監測時，需嚴格按照相關標準要求規范操作，確保監測數據準確合規。首先要合理選擇監測點位置，按照GB 12348《工業企業廠界環境噪聲排放標準》的要求，監測點應位于廠界外1m、高度1.2m以上、距離任何反射面至少1m的位置，避開空調外機、通風口、生產線外露部位等局部噪聲源的直接干擾，若用于固定站房式長期監測，需為設備配備專用的防風防雨罩，避免雨雪、大風對測量精度的影響，防風罩的插入損失需≤0.5dB，避免影響測量精度；其次如果同步開展廠界振動監測，振動傳感器需與被測地面采用剛性連接，安裝面需平整無銹蝕、無雜物，可涂抹專用耦合劑提升信號傳導效率，避免因安裝松動導致的測量誤差；第三要做好檢測前校準工作，測量前需按照設備操作規范完成零點校準和量程校驗，使用符合GB/T 15173要求的1級聲校準器完成噪聲通道校準，振動通道采用標準振動臺完成校準，確保測量精度；第四要規范采樣流程，采樣時長需符合HJ 1049《聲環境質量自動監測技術規范》的要求，若用于環評驗收監測，需連續測量2天，每天晝夜各測量1次，每次測量時長不少于20分鐘，避開突發噪聲的干擾。設備內置的報表

CM3噪聲振動分析儀投入使用后，可從運維成本控制、合規風險規避、生產穩定性提升三個維度為工業企業帶來顯著收益。首先在運維層面，設備支持預測性維護，可提前7~30天識別出電機、軸承、泵閥、變壓器等工業設備的早期故障，替代傳統的定期人工巡檢、事后維修的運維模式，可降低30%以上的設備運維成本，減少非計劃停機時間，以火力發電企業為例，一次非計劃停機的直接經濟損失可達數百萬元，提前預判故障可避免這類大額損失，投入產出比可達1:10以上；其次在合規層面，設備的噪聲振動測量精度符合各類國標、行標要求，輸出的監測數據具備行業公信力，可直接用于廠界噪聲排放申報、環境影響評價驗收、設備運行狀態合規校驗等場景，避免因監測數據不符合要求產生的行政處罰、停產整改等合規風險；同時設備支持直接對接企業現有監測系統，無需額外的二次開發投入，可快速融入企業現有的智慧運維體系，整體使用成本遠低于同類進口檢測設備，長期使用的ROI回報率顯著高于傳統人工檢測、定期拆機檢測的方式，可幫助企業實現運維效率提升、運營成本下降的目標。

CM3噪聲振動分析儀的適配場景覆蓋電力、核工業、水務、環保、軌道交通五大重點行業，同時可滿足通用制造業的設備檢測需求。在電力行業，可用于火電汽輪機、發電機的振動故障診斷，變電站變壓器、GIS設備的局部放電噪聲檢測，風電風機的葉片、軸承振動監測，光伏逆變器的運行噪聲檢測等場景；在核工業領域，可用于反應堆冷卻泵、管道閥組、核島通風系統的振動噪聲監測，適配輻射環境下的設備狀態檢測要求；在水務行業，可用于供水廠加壓水泵、管網泵站的振動故障排查，污水處理廠曝氣設備、攪拌裝置的運行狀態檢測，管網漏損的噪聲定位等場景；在環保行業，可用于工業企業廠界噪聲監測、建設項目環評噪聲檢測、交通干線噪聲污染監測等場景；在軌道交通行業，可用于列車輪對、轉向架的振動故障診斷，軌道線路的振動檢測，站臺、車輛段的噪聲監測等場景。此外通用制造業的電機、軸承、風機、泵閥等通用設備的日常巡檢、故障診斷場景，也可使用CM3噪聲振動分析儀完成檢測工作。
