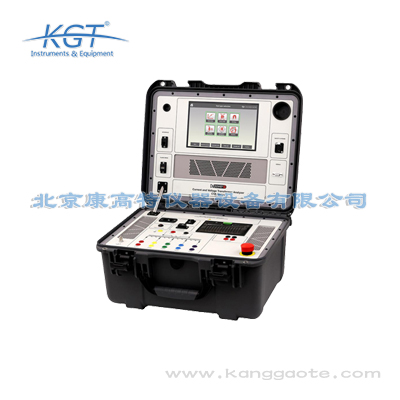

瑞典DV POWER CVA500電流電壓互感器分析儀

品牌：瑞典DV POWER
分類：電流互感器測試儀
應用領域：
測試對象：互感器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

瑞典DVPOWER CVA500電流電壓互感器分析儀由康高特代理，CVA500新的強大的DV電源電流和電壓互感器分析儀CVA500具有10.1英寸大觸摸屏，代表了一種進化測試技術，提供用戶友好和快速執行電流互感器（CT）、電壓互感器（VT）和電容式電壓互感器（CVT）的全范圍測試。現在熱賣中，如需購買，可通過客服熱線聯系我們！

CVA500電流電壓互感器分析儀介紹

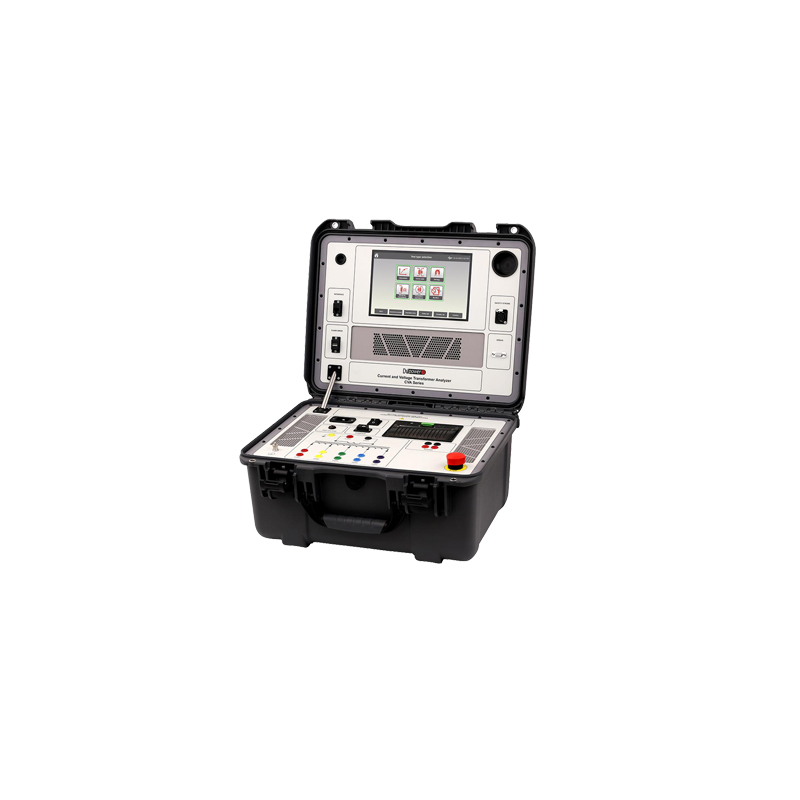

新的強大的DV電源電流和電壓互感器分析儀CVA500具有10.1英寸大觸摸屏，代表了一種進化測試技術，提供用戶友好和快速執行電流互感器（CT）、電壓互感器（VT）和電容式電壓互感器（CVT）的全范圍測試。CVA500同時測量所有抽頭的CT膝關節、角度、轉彎率、極性和繞組阻力。自動化測試功能在一次測試中執行所有這些測量，包括CT退磁、絕緣電阻和荷載測試，而不需要任何操作人員的干預。這大大減少了測試時間，并有助于避免操作人員可能造成的問題。CT曲線拐點（飽和）測試方法使用可變的50/60 Hz交流電壓（高達2000 V)。CVA500將電源頻率（50或60 Hz）的正弦電壓直接應用于低壓CT端子。

CVA500應用

儀器應用程序的列表包括一個完整的測試：

飽和曲線和曲線拐點ct轉動比率，極性和相位角測試ct；

ct、VTs和cvt的轉動比、極性和相位角測試；

退磁；

CTs、VTs和CVTs的絕緣電阻；

CTs、VTs和CVTs的繞組電阻；

CTs、VTs和CVTs的負荷測試；

訂購信息

儀器名稱	產品型號
多抽頭電流電壓互感器分析儀 CVA500	CVA500X-N-W3

隨箱附帶配件
112 毫米（4.4 英寸）內置熱敏打印機
基于 Windows 系統的 DV-TR 電腦軟件
USB 電纜
以太網電纜
主電源電纜
保護接地（PE）電纜
調試適配器
帶輪塑料運輸箱

標準配件	產品型號
4×10 米（32.8 英尺）帶香蕉插頭一次側電纜組	PR4-10-ABPBP
帶香蕉插頭的 TTA 紅色夾子	TTA-CL0-2RBP
帶香蕉插頭的 TTA 黑色夾子	TTA-CL0-2BBP
紅色海豚夾	DOLPIN-CL-R0
黑色海豚夾	DOLPIN-CL-B0
10×5 米（16.4 英尺）帶香蕉插頭二次側電纜組	S10-05-ABPBP
電纜接線端子適配器組	CABLE-LUG-10
軟線適配器組	WIRE-FLEX-10
5×0.5 米（1.64 英尺）帶海豚夾（開爾文）二次側電纜組	S05-0Z5-BPDC
電纜耦合器組	CABLE-CPL-10
1×5 米（16.4 英尺）帶海豚夾接地電纜組	GND1-05-BPDC
2×5 米（16.4 英尺）帶海豚夾（開爾文）負荷電纜組	BUR2-05-BPDC
小型塑料電纜箱	CABLE-CAS-01

可選配件	產品型號
帶 5 米電纜的安全*示燈	SFTY-STRB-05
112 毫米（4.4 英寸）熱敏打印紙卷	PRINT-112-RO
電纜收納袋	CABLE-BAG-00
中型塑料電纜箱	CABLE-CAS-02
帶輪中型塑料電纜箱	CABLE-CAS-W2
大型塑料電纜箱	CABLE-CAS-03
帶輪大型塑料電纜箱	CABLE-CAS-W3

配件清單

帶輪塑料運輸箱	4×10 米帶香蕉插頭一次側電纜組	帶香蕉插頭的 TTA 紅色夾子	帶香蕉插頭的 TTA 黑色夾子
紅色海豚夾	黑色海豚夾	10×5 米帶香蕉插頭二次側電纜組	5×0.5 米帶海豚夾（開爾文）二次側電纜組
電纜接線端子適配器組	軟線適配器組	電纜耦合器組	1×5 米帶海豚夾接地電纜組
2×5 米帶海豚夾（開爾文）負荷電纜組	保護接地（PE）電纜	中型塑料電纜箱

CVA500電流電壓互感器分析儀規格

主電源

連接方式：符合 IEC/EN60320-1、UL498、CSA 22.2 標準

輸入電壓：90-264V 交流

輸入頻率：50Hz 或 60Hz

交流輸出源

最高 2000V 交流（變比及飽和測試）

1A 或 5A 交流（電流互感器負荷測試）

最高 120V 交流（電壓互感器 / 電容式電壓互感器負荷測試）

直流輸出源

500V 或 1000V 直流（絕緣電阻測試）

最高 5A 直流（繞組電阻測試）

變比

測量范圍：0.8-20000

分辨率：5 位

典型準確度：

0.8-2000：±0.02%

2000-5000：±0.03%

5000-20000：±0.05%

相位角

測量范圍：0-360°

分辨率：0.01°

典型準確度：±0.05°

飽和（拐點）

電壓測量范圍：0-2100V

分辨率：0.1V

典型準確度：±0.05%；電壓＜5V 時，±0.5%

電流測量范圍：0-1A/10A

分辨率：電流＜1A 時，0.1mA；電流≥1A 時，1mA

典型準確度：±（0.05% 讀數 + 0.05% 滿量程）

繞組電阻（電流互感器、電壓互感器、電容式電壓互感器二次側）

測量范圍：0-999.9Ω

分辨率：4 位

典型準確度：±（0.2% 讀數 + 2mΩ）

繞組電阻（電壓互感器一次側）

測量范圍：0-99.99kΩ

分辨率：4 位

典型準確度：±（0.2% 讀數 + 2Ω）

絕緣電阻

測量范圍：0-20GΩ

量程 / 分辨率：

0-99.99MΩ：0.01MΩ

100.0-999.9MΩ：0.1MΩ

1000-20000MΩ：1MΩ

典型準確度：

1000V 直流下：±（3% 讀數 + 0.2GΩ）

500V 直流下：±（3% 讀數 + 0.4GΩ）

負荷（電流互感器）

電壓測量范圍：0-45V

分辨率：0.001V

典型準確度：電壓≥5V 時，±0.05%；電壓＜5V 時，±0.5%

電流測量范圍：0-1A/7A

分辨率：0.001A

典型準確度：±（0.05% 讀數 + 0.05% 滿量程）

負荷（電壓互感器、電容式電壓互感器）

電壓測量范圍：0-300V

分辨率：0.001V

典型準確度：電壓≥5V 時，±0.05%；電壓＜5V 時，±0.5%

電流測量范圍：0-1A/7A

分辨率：0.01mA

典型準確度：±（0.05% 讀數 + 0.05% 滿量程）

顯示器
10.1 英寸圖形化觸摸屏顯示器

電腦接口

USB 接口

以太網接口

內部存儲
32GB SD 卡

環境條件

工作溫度：-20℃至 + 55℃（-4℉至 + 131℉）

存儲與運輸溫度：-40℃至 + 70℃（-40℉至 + 158℉）

濕度：0%-95% 相對濕度，無冷凝

尺寸與重量

尺寸（寬 × 高 × 深）：505×257×409 毫米（19.9×10.1×16.1 英寸）

重量：20.5 千克（45.2 磅）

保修期限

標準保修：3 年

官網注冊后額外延長 1 年

打印機

類型：內置熱敏打印機

紙寬：112 毫米（4.4 英寸）

工作溫度：-10℃至 + 60℃（+14℉至 + 140℉）

存儲溫度：-20℃至 + 70℃（-4℉至 + 158℉）

濕度：10%-85% 相對濕度，無冷凝

適用標準

安裝 / 過電壓類別：Ⅱ 類

污染等級：2 級

安全標準：符合 LVD 2014/35/EU 指令（CE 認證），符合 EN 61010-1:2010 標準

電磁兼容（EMC）：符合 2014/30/EU 指令（CE 認證），符合 EN 61326-1:2013 標準

注：所有技術規格均在環境溫度 + 25℃（+77℉）及使用標準配件的條件下有效。規格參數如有變更，恕不另行通知。
8文件編號：B-CVA500NN-310-EN，日期：2024 年 11 月 20 日DV Power

HFCT-39mm
查看詳情
CTT-5電流互感器測試儀
查看詳情

* 常見問題 *

CVA500互感器分析儀的自動化程度如何？
瑞典DV POWER CVA500互感器分析儀支持一鍵自動完成多項測試流程，包括CT退磁、絕緣電阻、負荷測試等，無需人工干預，極大提升現場測試效率并降低操作錯誤風險。設備配備10.1英寸觸摸屏，實時顯示測試曲線與數據，界面直觀便于操作。內置32GB SD卡存儲測試數據，配備USB和以太網接口，支持通過DV-TR電腦軟件進行數據分析和管理。設備內置熱敏打印機，紙寬112mm，測試完成后可直接打印紙質報告便于現場交接。對于B端用戶（如變電站調試單位），自動化測試流程可顯著縮短調試周期；對于G端用戶（如電力工程驗收單位），現場直接打印報告可加快驗收進度。設備一體化設計集成電源、測量、打印及數據存儲功能，適合現場及實驗室多種場景使用。
CVA500互感器分析儀的精度指標是多少？
瑞典DV POWER CVA500互感器分析儀關鍵精度指標如下：變比測量精度最高±0.02%，分辨率5位，測量范圍0.8–20000；相位角測量精度±0.05°，分辨率0.01°，測量范圍0–360°；飽和（拐點）測試精度±0.05%，電壓范圍0–2100V AC，電流范圍0–10A；繞組電阻測量精度滿足0–999.9Ω（CT/VT二次側）和0–99.99kΩ（VT一次側）量程范圍；絕緣電阻測試范圍0–20GΩ。設備采用高分辨率交流/直流輸出源，電壓最高2000V AC，電流最高7A。對于B端用戶（如互感器型式試驗機構），設備精度滿足GB 1208等國標對互感器準確級的檢定要求；對于G端用戶（如計量技術機構），設備精度可支撐0.2級及以下準確度互感器的量值傳遞工作。設備電源輸入90–264V AC，50/60Hz自適應，適應現場電源條件。
CVA500互感器分析儀的核心優勢是什么？
瑞典DV POWER CVA500互感器分析儀具備四大核心優勢：第一，高效便捷，自動化測試流程大幅縮短現場工作時間，一臺設備完成全部互感器測試項目；第二，高精度測量，變比精度最高±0.02%，相位角精度±0.05°，滿足關口計量級檢定要求；第三，一體式設計，集成電源、測量、打印及數據存儲功能于一身，減少配套設備攜帶負擔；第四，長保修期，標準保修3年，官網注冊可延保至4年。對于B端用戶（如互感器招標采購部門），設備的高精度和全面測試能力可滿足招標文件技術規范要求；對于G端用戶（如電網公司物資部門），3年標準保修可降低設備全生命周期維護成本。設備由瑞典DV POWER品牌出品，北京康高特儀器設備有限公司提供本地化技術服務。
CVA500互感器分析儀適合哪些應用場景？
瑞典DV POWER CVA500電流電壓互感器分析儀適用于以下場景：電力系統運維用于對變電站、發電廠中的保護CT、計量VT進行定期檢測或故障診斷；互感器生產與校驗用于生產線上的性能驗證與出廠測試；電力工程驗收用于新建或改造電力工程中互感器安裝后的參數準確性驗收；科研與教學適用于電力相關高校、科研單位進行互感器特性實驗研究。設備繞組電阻測量范圍：CT/VT二次側0–999.9Ω，VT一次側0–99.99kΩ。絕緣電阻測試范圍0–20GΩ，支持500V/1000V DC輸出。對于B端用戶（如電科院），設備支持科研項目中的互感器特性研究；對于G端用戶（如高校電氣專業實驗室），設備可用于實驗教學和畢業設計課題。設備尺寸505×257×409mm，重量20.5kg，便攜性良好。
CVA500互感器分析儀能測試哪些互感器類型？
瑞典DV POWER CVA500電流電壓互感器分析儀可對電流互感器（CT）、電壓互感器（VT）及電容式電壓互感器（CVT）進行綜合測試。設備測試項目涵蓋變比、極性、相位角、飽和曲線、拐點電壓、退磁、絕緣電阻、繞組電阻和負荷測試。變比測量范圍0.8–20000，分辨率5位，精度最高±0.02%。相位角測量范圍0–360°，分辨率0.01°，精度±0.05°。對于B端用戶（如互感器生產廠家），設備滿足出廠檢驗的全部測試項目需求；對于G端用戶（如電網公司計量中心），設備的高精度測量可支撐關口計量用互感器的檢定工作。設備支持CT負荷測試0–45V、0–7A，VT/CVT負荷測試0–300V、0–7A，飽和測試電壓0–2100V AC、電流0–10A，精度±0.05%。設備工作溫度-20℃至+55℃，適應戶外現場測試環境。
