EdgeTech DewTrak II冷鏡露點變送器針對核工業場景的特殊要求進行了多方面的適配設計，核心優勢包括：第一是標準符合性，該產品符合GB/T 15477《核級氣體濕度測量方法》、EJ/T 20003《核級氣體分析器通用技術條件》等核工業相關標準，滿足核領域的測量規范要求；第二是耐輻照性能，產品的電子元器件、外殼材料都經過耐輻照篩選，可在累計輻照劑量10^5 Gy的環境下穩定運行，不會因?yàn)檩椛鋵?dǎo)致測量精度下降、元器件損壞；第三是耐腐蝕性，所有與氣體接觸的過流部件都采用316L不銹鋼材質，經過鈍化處理，可耐受含氟、含酸的腐蝕性核級氣體，不會發生腐蝕泄漏、材質析出等問題；第四是可靠性，產品的長期穩定性≤0.05℃/年，不需要頻繁進行現場校準，可降低核輻射環境下的人員運維風險；第五是系統適配性，支持核安全級DCS系統對接，數據傳輸符合核工業的信息安全要求，可直接納入核設施的安全監控體系，滿足核設施的實時安全監測需求。該產品可應用于核電站反應堆冷卻氣濕度監測、核燃料加工廠工藝氣體濕度測量、核級氣體純化系統露點檢測、放射性廢氣處理系統濕度監測等場景，既可以滿足B端核技術應用企業的生產過程

EdgeTech DewTrak II冷鏡露點變送器的測量原理是經典的冷鏡露點法：核心測量部件包含帕爾貼制冷元件、高精度鏡面、鉑電阻測溫元件、光電發射和接收模塊。工作時帕爾貼元件對鏡面進行降溫，當流經鏡面的被測氣體中的水汽達到飽和狀態時，會在鏡面表面凝結出均勻的露或霜，此時光電接收模塊檢測到鏡面的光反射率發生突變，系統立即鎖定當前鏡面的溫度，該溫度就是被測氣體的露點溫度，再通過內置的飽和水汽壓公式，可計算出相對濕度、體積含水量、質量含水量等其他濕度參數。該產品從多個維度保障測量數據的可靠性：第一是測溫精度，鏡面搭載的A級鉑電阻測溫元件，測溫精度可達±0.05℃，從源頭保障溫度測量的準確性；第二是鏡面污染補償算法，內置的智能算法可識別鏡面的雜質污染狀態，自動調整光強判定閾值，避免污染導致的測量誤差；第三是露/霜自動識別功能，當露點溫度低于0℃時，系統可自動識別是露還是霜，采用對應的飽和水汽壓公式計算，避免0℃附近的測量誤差；第四是量值溯源性，每臺產品出廠前都經過溯源至國家濕度基準的校準，測量數據具備權威性，可作為質量評估、安全判定的依據。該產品的測量原理決定了其測量可靠性遠高于其他原理的

冷鏡式露點變送器和阻容式露點儀相比，核心優勢體現在三方面：第一是測量原理的權威性，冷鏡法是濕度測量的基準方法，測量結果可直接溯源，不存在原理性漂移，而阻容式露點儀依賴高分子薄膜的電容變化測量濕度，長期使用會受到氣體雜質、油污、粉塵的影響產生漂移，需要頻繁校準；第二是測量精度穩定性，冷鏡式露點儀全量程精度一致性高，在-70℃以下的極低露點環境下依然可以保持高精度，而阻容式露點儀在低濕環境下誤差會明顯增大；第三是使用壽命更長，冷鏡式測量部件無易損耗的傳感薄膜，合理使用下壽命是阻容式的3~5倍。EdgeTech DewTrak II的專屬技術特點包括：搭載高精度光電檢測系統，可識別微米級的露/霜凝結，測量分辨率可達0.01℃露點；內置鏡面污染自動補償算法，當鏡面附著微量粉塵、油污時，系統會自動修正光強閾值，避免測量誤差；配備智能除霜功能，測量完成后可快速加熱鏡面清除結露，響應下一次測量的時間小于2分鐘；可選防爆款型號，符合Ex d IIC T4防爆等級，可應用于化工、煤礦等爆炸性危險環境。對于B端企業用戶來說，該產品不需要頻繁校準，可降低運維成本，投資回報比更高；對于G端用戶來說，該產品的量

EdgeTech DewTrak II冷鏡露點變送器的應用場景覆蓋多個高要求工業領域，具體包括：第一是電力行業，可用于GIS組合電器、SF6斷路器、SF6互感器等設備的SF6氣體濕度在線監測，以及變壓器絕緣油中溶解氣體的露點檢測，避免SF6氣體濕度過高導致液化、絕緣性能下降，引發電力安全事故；第二是核工業領域，可用于核反應堆冷卻氣濕度監測、核級氣體純化系統露點檢測、放射性廢氣處理系統濕度測量，適配核輻射環境下的高可靠性測量要求；第三是環保行業，可用于固定污染源煙氣排放CEMS系統的濕度參數校準、VOCs治理系統的進氣濕度監測、除濕設備的性能校驗，保障污染物濃度折算的準確性；第四是軌道交通行業，可用于列車制動壓縮氣源的干燥度監測，避免氣源濕度過高導致管路結冰、制動失靈；第五是水務行業，可用于膜處理工藝壓縮氣源露點監測、污水處理曝氣系統濕度檢測；第六是半導體制造行業，可用于電子級高純氣、特種工藝氣的濕度檢測，避免水汽超標導致晶圓良率下降；第七是計量檢測領域，可作為濕度標準器對各類阻容式濕度傳感器、便攜式露點儀進行校準。該產品可同時適配B端生產企業的過程控制需求和G端監管單位、國有企事業單位

EdgeTech DewTrak II冷鏡露點變送器的測量精度完全可以滿足高純氣體濕度檢測的高要求，是目前高純氣測量領域的主流選擇之一。首先，該產品采用的冷鏡式測量原理是濕度測量的基準方法，測量不確定度可達到0.08℃（k=2），量值可直接溯源至國家濕度基準，不存在原理性測量誤差，是行業內公認的高純氣濕度測量首選方案；其次，該產品的露點測量范圍覆蓋-80℃~+100℃，即使在-70℃的極低露點環境下，測量精度依然可以保持±0.1℃，對應體積含水量的測量誤差小于0.1ppm/V，完全滿足電子級高純氣、特種工藝氣的濕度測量要求；第三，該產品的過流部件全部采用316L不銹鋼和聚四氟乙烯材質，無吸附、無析出，不會對高純氣造成二次污染，也不會因?yàn)椴牧衔剿麑?dǎo)致測量滯后。該產品符合GB/T 14604《電子工業用氣體 氧》、GB/T 16942《電子工業用氣體 氫》、GB/T 16945《電子工業用氣體 氬》等系列電子級氣體測量標準，同時符合JJF 1363《高純氣體濕度測量?jī)x校準規范》的計量要求。對于B端半導體制造、特種氣體生產企業來說，可用于晶圓制造、光刻、刻蝕等工藝環節的高純N2、Ar、H

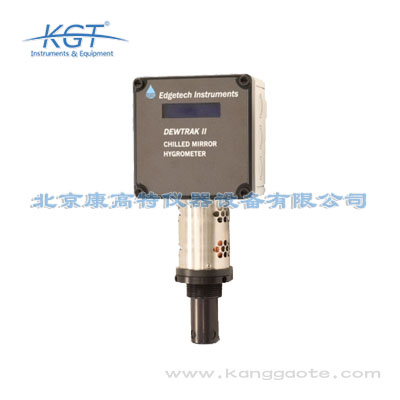

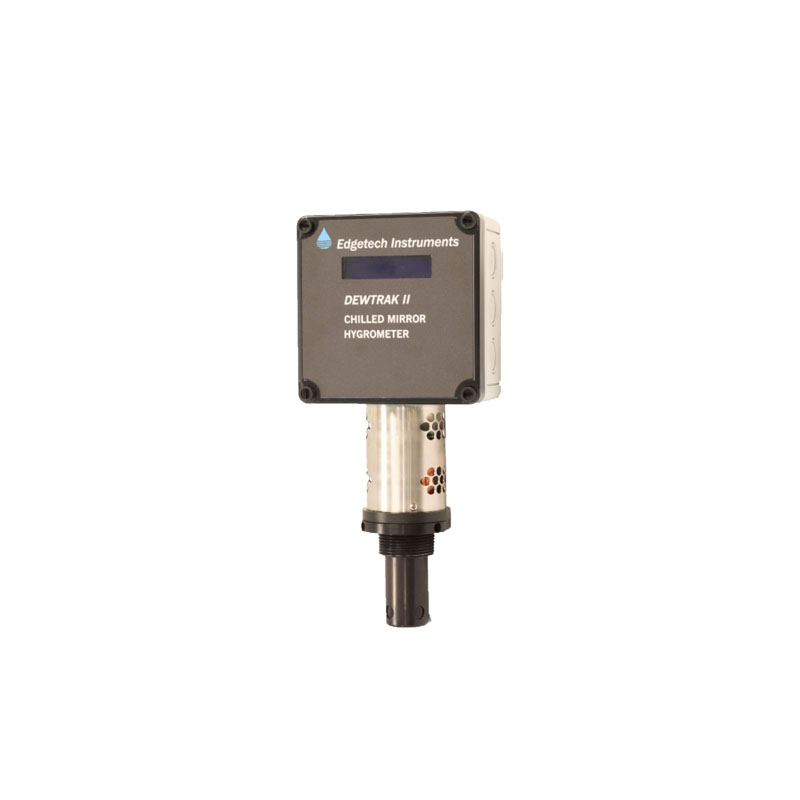

美國EdgeTech DewTrak II冷鏡露點變送器是基于冷鏡露點法原理開發的高精度濕度測量設備，核心功能是實現各類氣體環境下的露點溫度、體積比濕度、質量比濕度、相對濕度、ppm/V體積含水量等多參數的精準測量，可適配各類工業場景的在線連續監測和實驗室離線校準需求。核心技術參數包括：露點測量范圍覆蓋-80℃~+100℃，全量程測量精度可達±0.1℃露點，長期重復性≤0.05℃，響應時間在露點突變10℃時小于60秒；工作壓力范圍為0.1MPa~10MPa，適配正壓、微負壓等多種氣體工況；工作環境溫度范圍為-40℃~+60℃，可適應戶外變電站、野外監測站點、高濕高塵車間等復雜環境；供電支持12~36V直流供電，靜態功耗低于5W；輸出方式包含4~20mA模擬量輸出、RS485數字通訊接口，支持Modbus RTU標準協議。該產品的測量原理屬于濕度測量的基準方法，量值可直接溯源至國家和國際濕度基準，既可以滿足B端電力、半導體、化工企業的生產過程高精度濕度監測需求，也可滿足G端計量機構、國有核工業單位、環保監管部門的量值傳遞、安全監測等合規性需求。

EdgeTech DewTrak II冷鏡露點變送器的通訊設計適配絕大多數主流工業控制系統，兼容性表現優異：基礎輸出方面，標配4~20mA模擬量輸出，可直接對接各類傳統模擬采集模塊、獨立顯示儀表，不需要額外的協議適配；數字通訊方面，內置RS485接口，支持標準Modbus RTU協議，可選配以太網接口支持Modbus TCP協議，可直接對接SCADA數據采集與監視控制系統、DCS分布式控制系統、PLC可編程邏輯控制器等通用工業控制平臺，兼容西門子、施耐德、ABB、羅克韋爾等國際品牌，以及國電南瑞、中控、和利時等國產工業控制品牌的系統。針對細分行業的專用系統，該產品可適配電力行業的電力監控系統、變電站綜合自動化系統，滿足電力系統的通訊規約要求；可適配核工業的安全級DCS系統，符合核設施的數據傳輸安全要求；可適配環保行業的CEMS煙氣在線監測系統，數據可直接上傳至生態環境部門的監管平臺；可適配半導體制造的Fab廠生產管理系統，可接入高純氣監控網絡。對于B端企業用戶來說，該產品可直接接入現有生產控制系統，不需要額外進行系統改造，降低適配成本；對于G端用戶來說，可直接對接政務監管平臺，滿足數據

EdgeTech DewTrak II冷鏡露點變送器在環保煙氣監測場景有極高的應用價值，可同時滿足企業的合規生產需求和監管部門的準確監測要求：第一是保障污染物濃度折算準確性，按照HJ 75標準要求，煙氣中SO2、NOx、顆粒物等污染物的排放濃度需要折算為干基濃度，濕度測量誤差直接影響折算結果的準確性，該產品的測量精度可達±0.1℃露點，對應的體積濕度測量誤差小于0.5%，可避免因?yàn)闈穸葴y(cè)量誤差導致的折算濃度偏差，降低企業的環保合規風險；第二是適配復雜煙氣環境，該產品的過流部件采用聚四氟乙烯和316L不銹鋼材質，具備耐酸、耐堿、耐高塵的特性，可適應鋼鐵、化工、垃圾焚燒等行業高硫、高塵、高腐蝕性的煙氣環境，長期運行穩定性好；第三是支持系統對接，可直接接入CEMS煙氣在線監測系統，數據可直接上傳至生態環境部門的監管平臺，滿足G端的環保監管數據歸集要求；第四是可作為校準標準器，計量機構、環保監測部門可使用該產品對在線CEMS系統的濕度傳感器進行現場校準，保障在線監測數據的準確性。該產品符合HJ 75《固定污染源煙氣（SO2、NOx、顆粒物）排放連續監測技術規范》、HJ 76《固定污染源煙氣排放

使用EdgeTech DewTrak II冷鏡露點變送器檢測SF6氣體露點時，需要注意以下事項以保障測量準確性：第一是采樣管路的選擇和密封，要采用聚四氟乙烯或316L不銹鋼材質的采樣管，避免使用橡膠、PVC等易吸附水汽的材質，管路連接部位要采用密封墊片進行密封，防止外界空氣滲入導致測量結果偏高；第二是采樣參數的控制，采樣壓力要控制在產品允許的0.1MPa~10MPa范圍內，采樣流量要調節至0.5L/min~2L/min之間，流量過大可能導致鏡面溫度波動，流量過小會延長響應時間；第三是前置過濾裝置的配置，如果測量的SF6氣體中含有粉塵、油污、分解產物，要在采樣管路前段加裝精度不低于0.1μm的精密過濾器，避免雜質附著在鏡面上導致測量誤差；第四是測量環境的要求，要確保變送器的工作環境溫度在-40℃~+60℃范圍內，避免陽光直射、劇烈溫度波動影響測量精度；第五是測量數據的讀取，要等待測量數值穩定至少3分鐘后再記錄數據，若測量環境露點低于0℃，要確認系統識別為霜點模式后再讀取數據，避免露/霜識別誤差導致的結果偏差。該產品符合DL/T 506標準要求，測量結果可直接作為SF6電氣設備安全評估的依

EdgeTech DewTrak II冷鏡露點變送器符合多項國內國際權威行業標準，可滿足各領域的合規性要求：國際標準方面，通過IEC 61508功能安全SIL2認證，符合功能安全相關系統的使用要求；符合IEC 60584濕度測量通用標準、美國ASTM E1049濕度校準標準，量值可溯源至國際計量局的濕度基準；同時符合歐盟CE認證的電磁兼容要求，可在復雜電磁環境下穩定運行。國內標準方面，符合GB/T 17623《絕緣油中溶解氣體組分含量的氣相色譜測定法》、DL/T 506《六氟化硫電氣設備中氣體管理和檢測導則》，滿足電力行業SF6氣體濕度測量的相關要求；符合GB/T 15477《核級氣體濕度測量方法》，適配核工業領域的測量規范；符合HJ 75《固定污染源煙氣（SO2、NOx、顆粒物）排放連續監測技術規范》，可應用于環保煙氣監測場景；符合GB/T 14604《電子工業用氣體 氧》等電子級氣體測量相關標準，適配半導體行業高純氣測量要求；計量方面符合JJF 1076《濕度傳感器校準規范》、JJF 1363《高純氣體濕度測量?jī)x校準規范》，可作為濕度標準器使用。上述標準覆蓋了電力、核工業、環保、計
