MEGGER EZ-Thump 12kV的操作流程分為五大步驟，可快速完成全流程故障檢測：第一步是測試前準備，確認被測電纜已完全斷電并完成可靠接地，將設備的測試線按照操作手冊要求連接到被測電纜的對應相序，確認現場所有非操作人員已撤離至安全距離以外；第二步是測試模式選擇，根據初步排查的故障類型選擇對應的測試模式，低阻故障/斷線故障選擇低壓脈沖模式，高阻故障選擇弧反射模式，閃絡故障選擇沖擊閃絡模式；第三步是參數設置，根據被測電纜的額定電壓、長度、材質設置對應的輸出電壓、波速等參數，輸出電壓最高可設置為12kV，需低于被測電纜的額定沖擊電壓值；第四步是預定位測試，啟動測試后設備自動采集波形，內置算法自動計算故障點距離，生成預定位結果；第五步是精確定點，根據預定位結果前往對應區間，使用聲磁同步定點功能確定故障點的精確位置。操作過程中的注意事項包括：嚴禁在帶電電纜上開展測試作業，測試前必須確認電纜無電壓、已接地；設置輸出電壓時不得超過被測電纜的耐受電壓值，避免對電纜造成二次損壞；在易燃易爆場景下作業時，需確認現場符合高壓試驗的安全要求，避免引發安全事故。

美國MEGGER EZ-Thump 12kV便攜式電纜故障測試系統集成了四種成熟的測試原理，可針對不同故障類型選擇最優的測試方式，保障測試精度和效率。第一種是時域反射法（TDR），原理是設備向被測電纜發射上升沿時間小于1ns的窄脈沖信號，脈沖信號沿電纜傳輸時遇到阻抗不匹配的故障點會產生反射信號，設備通過計算發射脈沖和反射脈沖的時間差，結合提前錄入的電纜波速參數，即可計算出故障點與測試端的距離，該原理主要用于低阻故障、開路故障、短路故障的預定位，測試速度快，操作簡單。第二種是弧反射法（ARM），是MEGGER的專利技術，原理是設備先向被測電纜施加高壓沖擊信號，故障點在高壓作用下發生閃絡擊穿，形成持續數毫秒的低阻電弧，此時設備觸發TDR模塊采集反射信號，此時采集到的反射信號不受高阻故障的阻抗干擾，可清晰識別故障點的反射波形，無需提前燒穿故障點即可完成高阻故障、閃絡故障的預定位，是目前行業內最先進的高阻故障測試技術，不會對電纜完好絕緣造成損傷。第三種是沖擊高壓法（Thump），原理是設備向被測電纜施加連續的高壓沖擊信號，故障點在高壓作用下持續擊穿放電，產生可被識別的聲波信號和電磁信號，配合聲

美國MEGGER EZ-Thump 12kV便攜式電纜故障測試系統具備優秀的系統對接兼容性，可適配不同用戶的數字化運維需求。硬件接口方面，設備配備標準USB2.0接口、RS232串行接口，可直接與電腦、運維終端等設備連接傳輸數據，無需額外安裝專用驅動。數據格式方面，測試數據可導出為通用CSV格式、PDF報告格式，其中CSV格式數據包含測試時間、電纜型號、故障類型、故障位置、測試電壓、測試波形等完整字段，可直接導入各類運維管理系統，無需人工二次錄入；PDF報告包含完整的測試參數、波形圖、定位結果，可直接作為測試存檔文件使用。系統適配方面，可與B端企業的電纜全生命周期管理系統、生產運維管理系統、ERP系統對接，打通測試數據與運維流程的鏈路，實現故障自動派單、維修進度跟蹤、電纜健康度分析等功能，提升企業數字化運維水平；可與G端電網的PMS生產管理系統、軌道交通的ISCS綜合監控系統、市政的城市運維管理平臺對接，滿足國有單位運維數據上報、資產數字化管理、應急調度的需求，符合政務信息化系統的對接規范。同時設備內置中文操作界面，操作邏輯符合國內運維人員的使用習慣，支持自定義測試模板，用戶可根據自身

EZ-Thump 12kV便攜式電纜故障測試系統完全符合多個國內外主流行業標準要求，首先符合國際電工委員會發布的IEC 60270《高壓試驗技術 局部放電測量》、IEC 60354《電力電纜試驗導則》相關要求，可滿足涉外項目、外資企業的檢測標準要求；其次符合我國國家標準GB/T 3048.13《電線電纜電性能試驗方法 第13部分：沖擊電壓試驗》、GB/T 18857《配電線路帶電作業技術導則》中關于電纜檢測設備的相關技術要求；同時符合電力行業標準DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：電纜故障測試儀》的全部技術指標要求，適配國內電網系統的采購與使用規范。此外產品還通過了美國ANSI C119.1《電力系統測試設備通用規范》相關認證，所有技術指標均滿足國內政府采購項目的標準符合性要求，可直接參與電網、核電、水務、軌道交通等國有單位的公開招標項目的技術響應，無需額外進行標準適配調整，可直接符合各行業的檢測數據合規性要求。

MEGGER EZ-Thump 12kV相比同類型電纜故障測試儀具備多方面的技術優勢，首先是高集成度設計，設備集成了電纜故障預定位、精確定點、路徑查找、絕緣初測四大功能，無需額外搭配其他輔助設備即可完成全流程故障檢測，減少運維人員的攜帶設備數量，提升戶外作業效率；其次是便攜性優勢，整機重量僅14.5kg，采用一體化手提式設計，單人即可攜帶完成作業，適配山區配網、地下管廊、地鐵隧道、狹窄電纜溝等多種復雜作業場景的使用需求；第三是測試能力優勢，最高12kV可調輸出電壓、120J的沖擊能量，可有效擊穿32km范圍內的各類高阻故障，覆蓋絕大多數應用場景下的電纜長度需求；第四是智能化優勢，內置智能波形識別算法，可自動過濾現場干擾信號，精準識別故障點波形并計算故障距離，降低對操作人員的波形判讀經驗要求，新操作人員經過簡單培訓即可獨立完成檢測作業；第五是環境適應性優勢，設備采用工業級防護設計，工作溫度范圍為-10℃~50℃，防護等級達到IP54，可在雨雪、高溫、高濕等惡劣戶外環境下正常作業，適配不同地區、不同季節的作業需求。

美國MEGGER EZ-Thump 12kV便攜式電纜故障測試系統的核心技術參數完全符合國內國際行業測試要求，測量精度處于行業領先水平。核心輸出參數方面，沖擊高壓輸出范圍為0-12kV連續可調，最高沖擊能量可達1200J，可適配不同電壓等級電纜的測試需求，故障點擊穿后產生的聲磁信號強度較同類設備提升40%，更易被識別定位。測距參數方面，TDR時域反射采樣率為100MHz，預定位測距范圍最大可達32km，預定位誤差≤±0.1%±1m，精確定位誤差最高可達0.5m，可將開挖范圍縮小到1米以內，大幅降低開挖修復成本。適配參數方面，支持的電纜電壓等級覆蓋0.22kV到12kV，適配電纜類型包括交聯聚乙烯XLPE電纜、油浸紙絕緣電纜、橡膠絕緣電纜、鎧裝/非鎧裝電纜、阻燃礦用電纜、信號控制電纜等全品類常用電纜，支持的電纜截面范圍為1.5mm2到400mm2，覆蓋國內絕大多數在用電力電纜規格。存儲與接口參數方面，內置16G存儲空間，可存儲至少10000組完整測試數據，支持USB、RS232數據接口，可導出CSV、PDF格式的測試報告。環境適配參數方面，工作溫度范圍為-20℃到+50℃，相對濕度適配范

MEGGER EZ-Thump 12kV適用于10kV及以下所有電壓等級的電纜檢測需求，具體覆蓋的電壓等級包括0.4kV民用/工業低壓配電電纜、1kV中低壓動力電纜、6kV高壓電力電纜、10kV配網高壓電力電纜，覆蓋了目前絕大多數工業、民用、公共服務領域的常用電纜電壓等級，適配電力、核工業、水務、環保、軌道交通、工礦企業、商業綜合體等所有場景的電纜檢測需求。除電壓等級適配外，設備還支持多種材質、多種敷設方式的電纜檢測，材質方面包括交聯聚乙烯電纜、鎧裝電纜、橡套電纜、聚氯乙烯絕緣電纜等主流電纜材質，敷設方式方面包括直埋敷設、穿管敷設、電纜溝敷設、電纜橋架敷設、隧道敷設等所有常見敷設方式，均可有效完成故障定位。同時設備支持的最大測試電纜長度可達32km，完全滿足長距離輸電電纜、跨園區電纜的檢測需求，無需額外配備更高量程的檢測設備，可適配絕大多數用戶的電纜檢測場景要求。

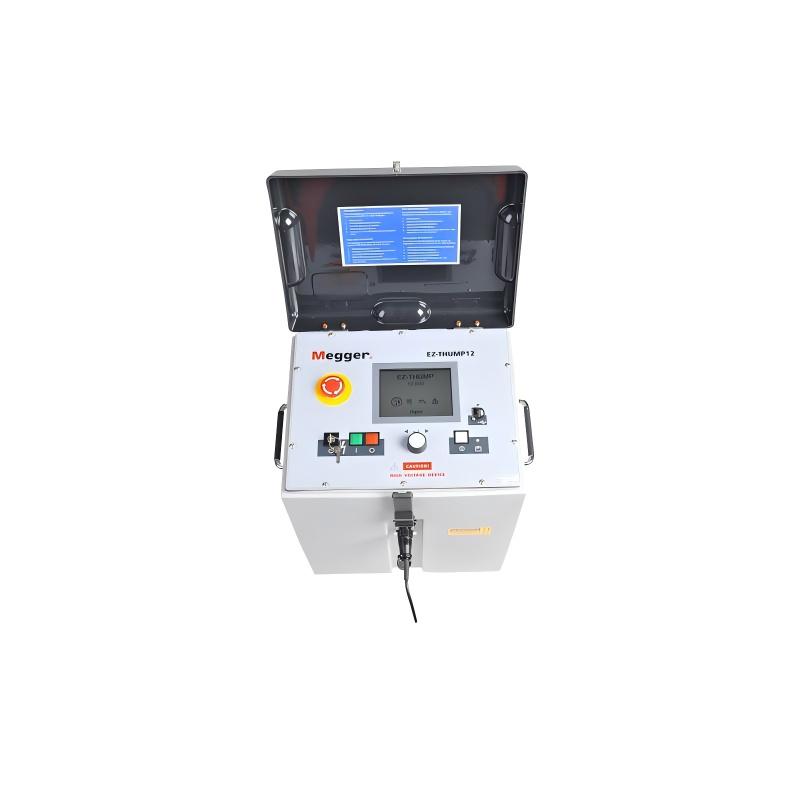

美國MEGGER EZ-Thump 12kV便攜式電纜故障測試系統是一款集成多測試功能的專用電纜故障檢測設備，核心功能涵蓋電纜故障預定位、精確定點、電纜路徑查找、絕緣狀態初測四大類，可滿足不同場景下的全流程電纜故障排查需求。核心技術參數包括：沖擊輸出電壓范圍0~12kV連續可調，內置儲能電容容量2μF，單次最大沖擊能量可達120J，可有效擊穿32km范圍內的各類電纜高阻故障；波形采樣率最高可達100MS/s，距離分辨率為1m，支持低壓脈沖法、弧反射法、沖擊閃絡法三種主流測試模式，適配不同故障類型的檢測需求；整機采用便攜一體化設計，重量僅14.5kg，配備高清高亮工業級顯示屏，可在陽光直射環境下清晰讀取測試數據，內置大容量存儲模塊可存儲超過1000組完整測試波形與數據，無需額外外接存儲設備即可滿足長時間戶外作業的測試數據留存需求。同時設備支持多語言操作界面，可適配不同區域操作人員的使用習慣，滿足各類運維場景的作業要求。

美國MEGGER EZ-Thump 12kV便攜式電纜故障測試系統可覆蓋99%以上的常見電力電纜故障類型，無需搭配其他設備即可完成全類型故障的定位。首先支持低阻故障檢測，包括接地電阻小于100Ω的接地故障、相間短路故障、三相短路故障，采用TDR時域反射法即可快速完成預定位；其次支持高阻故障檢測，包括接地電阻大于1kΩ的高阻接地故障、高阻相間故障，采用MEGGER專利弧反射技術，無需提前對故障點進行燒穿處理即可完成預定位，避免傳統燒穿操作對電纜造成的二次損傷；第三支持開路故障檢測，包括電纜芯線完全斷開、不完全斷開的虛接故障，可精準識別微小的阻抗變化，定位虛接故障的位置；第四支持閃絡性故障檢測，包括僅在高電壓下才會出現擊穿的間歇性故障、電纜中間接頭/終端頭的內部絕緣劣化故障，可捕捉到毫秒級的閃絡信號完成定位；第五支持泄露性故障檢測，包括絕緣受潮、絕緣老化導致的持續泄露電流故障，可通過高壓沖擊下的阻抗變化識別故障位置。該設備適配的故障場景覆蓋電纜生產運輸過程中的損傷故障、安裝施工過程中的外力破壞故障、運行過程中的絕緣老化故障、外力破壞導致的擊穿故障等全生命周期的電纜故障，可同時滿足B端企業日

美國MEGGER EZ-Thump 12kV便攜式電纜故障測試系統相較同類設備具備多方面的技術優勢，可顯著提升測試效率、降低運維成本。首先是一體化設計優勢，傳統電纜故障測試需要搭配TDR時域反射儀、高壓信號發生器、弧反射濾波器、定位接收器四臺分體設備，總重量超過30kg，需要多人配合搬運作業，而該設備集成了上述所有功能，整機重量僅12kg，單人即可攜帶完成現場作業，設備部署時間較傳統設備縮短80%。其次是弧反射技術優勢，傳統設備測試高阻故障時需要先對故障點進行數小時的燒穿處理，將高阻故障轉化為低阻故障后再進行定位，容易對電纜完好部分造成二次損傷，而該設備采用MEGGER專利弧反射技術，可在故障點閃絡瞬間采集反射信號，無需燒穿即可完成高阻故障定位，測試時間較傳統設備縮短70%，且不會對電纜絕緣造成額外損傷。第三是測試精度優勢，該設備的TDR采樣率達到100MHz，預定位誤差≤±0.1%±1m，精確定位誤差最高可達0.5m，較同類設備的精度提升一倍以上，可大幅降低開挖修復的成本。第四是場景適配優勢，設備內置多行業測試模板，覆蓋電力、軌道交通、核工業、水務等多個領域的測試規范，用戶可直接選擇
