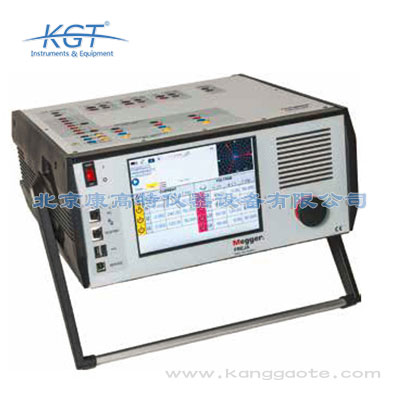

MEGGER FREJA409繼電保護測試系統

品牌：美國Megger
分類：繼電保護測試儀
應用領域：電網，電廠，
測試對象：繼電保護器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

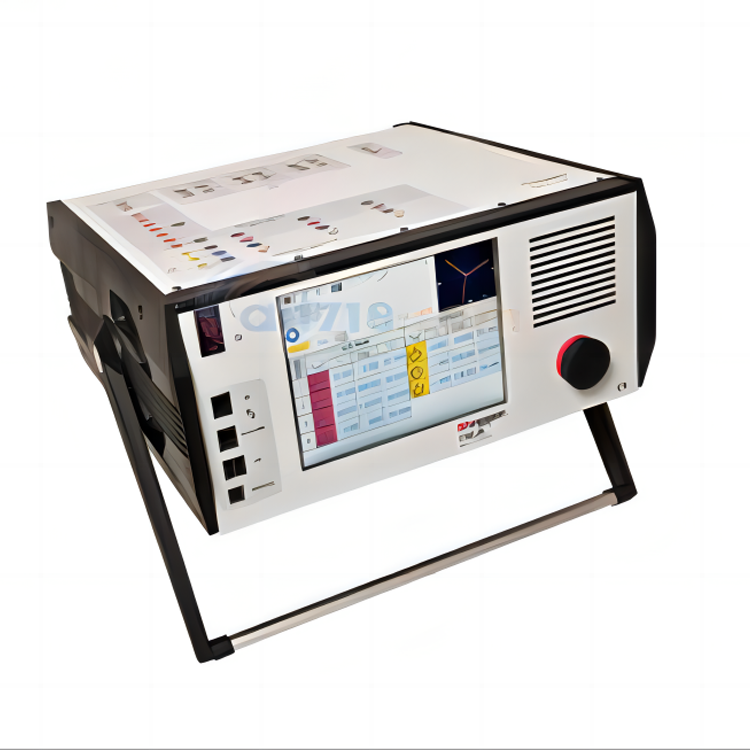

美國MEGGER FREJA409繼電保護測試系統由康高特代理，F(xiàn)REJA409堅固的硬件設計是專為在廣闊的溫度范圍的現場使用而設，帶智能軟件進行快速測試。

FREJA409繼電保護測試系統簡介：
?FREJA409是Megger繼電器測試設備的新成員，它快速和易于使用。
?FREJA409堅固的硬件設計是專為在廣闊的溫度范圍的現場使用而設，帶智能軟件進行快速測試。
?FREJA409具有兼容高電壓和高電流的「智能」組合，可測試所有機電、固態和數字過流繼電器，包括電壓控制、電壓抑制和定向過流。
?帶有三個電流發生器和四個電壓發生器，設備為三相保護系統的調試提供了完整的三相測試系統。
?FREJA406可以提供6道電流，而FREJA409可以將電壓通道轉化為電流，提供9道電流。
?FREJA409發生器還可在電壓和電流通道提供高功率，能測試幾乎所有類型的保護繼電器。

FREJA409繼電保護測試系統特點：
?使用FREJA Win軟件全自動測試
?使用直觀的圖形觸摸屏作電腦操作或單獨操作
?每相高電流、高功率輸出（60/300 VA rms）
?FREJA409提供了3×120 A三相配置模式
?FREJA406提供了6個電流，F(xiàn)REJA409提供9個電流，供變壓器差動測試
?IEC61850測試能力

FREJA409繼電保護測試系統應用領域：
?FREJA409主要用于二次側的測試，幾乎可以測試所有的保護繼電器。

FREJA409繼電保護測試系統優點：
?DC電源。5到250 V DC可變輸出，100 W（高達4 A）
?電流輸出
FREJA403-3通道60 A，每相300 VA
FREJA406-6通道，3 × 60 A 和3 × 15 A
FREJA409-9通道，6 × 60 A 和3 × 15 A
?電壓輸出
FREJA403/406/409-四通道300 V，150 VA
FREJA406/409三通道可轉換為每相15 A 120 VA的電流通道
?開關量輸入4、5、6、7、8、9、10。提供了7個額外的監測電路。
?開關量輸出4。額定值為300 V AC/DC，8 A。
?開關量輸出5和6。高速，AC/DC電壓額定值為400V峰值，1 A。
?開關量輸出1、2和3。額定值為300 V AC/DC，8 A。
?開關量輸入1、2和3.額定值5到300 V AC/DC。
?電源開關。通電時發光。
?以太網端口。PC連接的主要端口。
?IEC61850。這個端口可以用來連接IEC 61850變電站母線，進行IEC 61850設備的測試。
?USB 端口。升級和檢索local人機界面的測試報告。
?服務端口。
?Local人機界面。TFT LCD，全彩觸摸屏。
?撥盤。
?電源輸入插座。100到240 V，50/60 Hz。

?保護接地終端。

訂購信息
Item	Art. No.
FREJA 403 Standalone Excl. FREJA Win, excl. soft case, excl. test leads	CF-39000
FREJA 403 (with soft case) Incl. FREJA Win, soft case, test leads (GA-00033)	CF-39090
FREJA 403 (with flightcase) Incl. FREJA Win, flightcase, test leads (GA-00033)	CF-39091
FREJA 406 Standalone Excl. FREJA Win, excl. soft case, excl. test leads	CF-49000
FREJA 406 (with soft case) Incl. FREJA Win, soft case, test leads (GA-00033)	CF-49090
FREJA 406 (with flightcase) Incl. FREJA Win, flightcase, test leads (GA-00033)	CF-49091
FREJA 409 Standalone Excl. FREJA Win, excl. soft case, excl. test leads	CF-59000
FREJA 409 (with soft case) Incl. FREJA Win, soft case, 2x test leads (GA-00033)	CF-59090
FREJA 409 (with flightcase) Incl. FREJA Win, flightcase, 2x test leads (GA-00033)	CF-59091
Optional FREJA Win Software	CF-8203X
FREJA Win upgrade	CF-8282X
MGC IEC 61850 Megger GOOSE configuration software	CF-8401X
Optional accessories Multicable	GA-00105
Flight case	GD-00265
Soft case	GD-00315
Test lead set With touch-proof contacts. 4 x 0.25 m (0.8 ft) / 2.5 mm2 2 x 0.5 m (1.6 ft) / 2.5 mm2 10 x 2 m (6.5 ft) / 2.5 mm2 Weight: 1 kg (2.2 lbs).	GA-00033
GPS200 – MGTR The GPS receiver GPS200 – MGTR makes it possible to synchronize two or more FREJA to conduct endto-end testing. End-to-end testing provides quick, reliable results showing how two or more protection relay systems interact. The unit comes with a 15 m (50 ft) cable and an allweather antenna. Longer cables can be ordered.	CF-90150
Cable organizer Velcro straps, 10 pcs.	AA-00100

FREJA409繼電保護測試儀規格
電阻性負載、額定電壓以及+25°C ± 3°C的環境下30分鐘熱機后規格有效。所有硬件數據都與實物相同。規格會在不經意間產生變化。

應用場合	儀器可在高壓變電站和工業環境下使用
運行溫度	0°C to +40°C (32°F to +104°F)
儲存和運輸溫度	-25°C到+70°C (-13°F到+158°F)
濕度	5% – 90% RH, 不凝結
海拔（操作）	3000 m 2000米以內可滿負荷操作。在海拔大于2000米后，由于內部高溫保護，負荷會有限制。
CE標識
EMC	EN 61326:2006
LVD	EN/IEC 61010-1:2001（第二版）
常規
電源電壓	100 – 240 V AC, 50–60 Hz
功率	2400 VA
儀器尺寸	400 x 175 x 420 mm (15.7” x 6.9” x 16.5“)
運輸箱尺寸	514 x 499 x 280 mm (20” x 19.7” x 11”)
儀器 (403, 406)重量	18 kg (39 lbs)
儀器 (409)重量	21 kg (46 lbs)
運輸箱重量	10 kg (22 lbs)
顯示器	LCD
通信接口	以太網
FREJA409繼電保護測試系統文檔

MEGGER SMRT1/SMRT1D單相繼電器測試系統
查看詳情
SMRT410繼電保護測試系統
查看詳情
SMRT43多相繼保測試儀
查看詳情
MRCT繼電器和電流互感器測試儀
查看詳情

* 常見問題 *

FREJA409繼電保護測試系統的技術規格是什么？
FREJA409繼電保護測試系統的主要技術規格如下： **電源規格**： - 輸入電壓：100-240V AC - 頻率：50-60Hz - 最大輸入功率：2400VA **電流輸出規格**： - FREJA409配置：6×60A + 3×15A - 每相60A/300VA RMS - 輔助通道15A - 輸出波形：正弦波 **電壓輸出規格**： - 四通道電壓輸出 - 每通道：0-300V/150VA - 部分通道可轉換為電流 - 支持直流輸出 **開關量輸入**： - 通道數：10個 - 額定電壓：5-300V AC/DC - 用于繼電器接點監測 **開關量輸出**： - 通道數：6個 - 高速輸出能力 - 400V峰值，1A **工作環境**： - 工作溫度：0°C至+40°C - 存儲溫度：請參考手冊 - 濕度要求：請參考手冊 **物理規格**： - 尺寸：400×175×420 mm（寬×深×高） - 重量：21 kg - 設計為便攜式設備 **顯示屏**： - TFT LCD全彩觸摸屏 - 圖形化用戶界面 **通信接口**： - 以太網：用于計算機連接 -
FREJA409繼電保護測試系統有哪些核心優勢？
FREJA409繼電保護測試系統在設計和技術方面具有多項核心優勢： **高兼容性**：FREJA409幾乎支持所有類型的保護繼電器測試，從傳統的機電式繼電器到現代數字繼電器，從簡單的過流繼電器到復雜的變壓器差動保護，都能夠進行精確測試。這種全面兼容性使FREJA409成為真正的全能型繼電保護測試儀。 **高功率輸出**：每相300VA的輸出能力是FREJA409的突出特點。高功率輸出確保設備能夠測試需要較大電流或電壓的保護繼電器，特別是高壓保護裝置。這種充足的輸出余量使測試結果更加準確可靠。 **靈活的通道配置**：FREJA409支持電壓通道轉換為電流通道，可提供多達9個電流通道。這一設計大大提高了設備在復雜測試場景下的靈活性，能夠滿足各種不同配置的測試需求。 **多種操作方式**： - 觸摸屏獨立操作：配備TFT LCD全彩觸摸屏，可在現場獨立使用 - 計算機軟件控制：通過FREJA Win軟件實現全自動測試 - 兩種方式可靈活切換 **豐富的接口和擴展性**： - 以太網接口：用于計算機連接和網絡控制 - USB接口：便捷的數據傳輸和設備連接 - IEC61850端口：
FREJA409繼電保護測試系統的接口和通信方式有哪些？
FREJA409繼電保護測試系統提供豐富的通信接口和擴展選項。 **通信接口**： 1. **以太網接口**： - 用于連接計算機進行控制 - 支持遠程操作和自動化測試 - 多臺設備可通過網絡同步 2. **USB接口**： - 便捷的計算機連接 - 支持?jǐn)?shù)據快速傳輸 - 即插即用連接 3. **IEC61850端口**： - 專用端口用于數字化變電站測試 - 支持GOOSE報文發送和接收 - 支持采樣值（SV）測試 4. **GPS同步接口**： - 連接GPS200同步模塊 - 實現多臺設備時間同步 - 支持端到端測試應用 **開關量接口**： 1. **開關量輸入**：10個通道 - 額定電壓：5-300V AC/DC - 用于監測繼電器跳閘/合閘接點 - 支持繼電器動作時間測量 2. **開關量輸出**：6個通道 - 高速輸出設計 - 支持400V峰值，1A - 用于模擬繼電器接點輸入 - 可觸發被測保護裝置 **模擬量輸出**： - 電壓輸出：4
FREJA409繼電保護測試系統適合哪些應用場景？
FREJA409繼電保護測試系統廣泛應用于電力系統的各個環節。 **電網系統應用**： - 變電站保護繼電器調試 - 變電站保護繼電器定期校驗 - 輸電線路保護裝置測試 - 配電自動化設備驗證 - 變電站綜合自動化系統測試 **發電廠應用**： - 發電機保護繼電器測試 - 變壓器保護裝置校驗 - 廠用電保護系統測試 - 發電機組同期系統測試 - 發變組保護聯動試驗 **工業電力系統應用**： - 大型工業企業中壓/高壓配電系統 - 鋼鐵、化工、礦山等行業的電力保護驗證 - 工廠變電所保護系統調試 - 大型電機保護繼電器測試 **數字化變電站應用**： - IEC61850標準設備測試 - GOOSE報文測試和仿真 - SV（采樣值）測試 - 數字化保護裝置端到端測試 - 智能變電站集成測試 **測試任務類型**： - 新設備出廠驗收試驗 - 設備安裝后調試試驗 - 運行中設備定期校驗 - 保護整定值驗證 - 保護系統動作行為分析 - 故障后保護動作評估 **繼電器測試類型**： - 過流保護測試 - 方向過流保護測試 - 差動保護測試 - 距離保護測試 - 頻率保護測試
FREJA409繼電保護測試系統的輸出能力是多少？能測試哪些繼電器？
FREJA409是Megger公司推出的專業繼電保護測試系統，具有強大的輸出和全面的測試能力。 **電流輸出規格**： - FREJA409配置：6×60A + 3×15A - 六個高電流通道：每相60A/300VA RMS - 三個輔助電流通道：每相15A - 每相具備高電流、高功率輸出能力 **電壓輸出規格**： - 四通道電壓輸出 - 每通道最大300V/150VA - 部分電壓通道可轉換為電流通道使用 - FREJA409可將電壓通道轉換為電流，提供多達9個電流通道 **功率輸出**：最大輸入功率2400VA，支持各種高壓、高電流測試需求。 **支持的繼電器類型**： 1. **過流繼電器**： - 定時限過流繼電器 - 反時限過流繼電器 - 定時反時限過流繼電器 2. **方向過流繼電器**： - 電壓控制過流繼電器 - 電壓抑制過流繼電器 - 方向過流繼電器 3. **差動保護繼電器**： - 變壓器差動保護 - 母線差動保護 4. **固態和數字繼電器**： - 固態保護繼電器 - 微機型數字繼電
