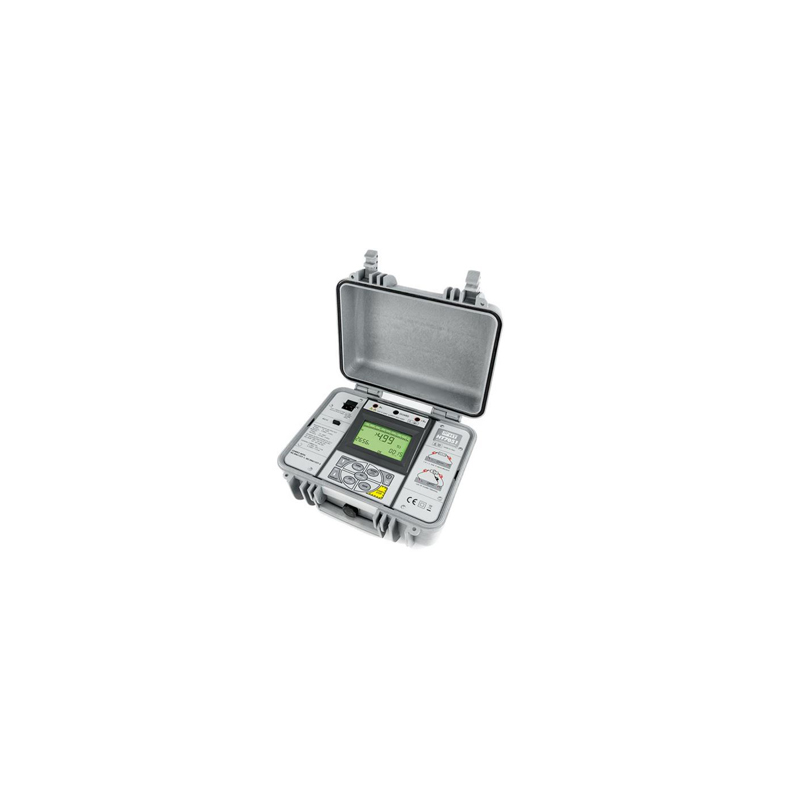

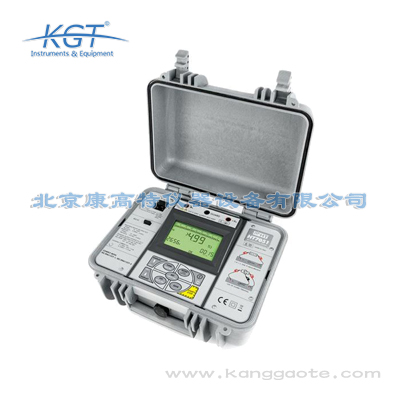

意大利 HT7051絕緣電阻測試儀

品牌：意大利HT
分類：絕緣電阻測試儀
應用領域：
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

意大利 HT7051絕緣電阻測試儀由康高特代理，本產品是適合便攜式的野外測試場所要求的絕緣電阻測試儀，現在熱賣中，如需購買，可通過客服熱線聯系我們!

意大利 HT7051絕緣電阻測試儀產品簡介：

?HT7051絕緣電阻測試儀是絕緣電阻測試儀，測試電壓可編程至高達5kV，測量范圍可達10TΩ，應用分析記錄軟件適應工業低壓測量環境(測試電機，電力變壓器，電纜，配電板，通用設備等... )

?三種不同的功能模式可選擇：標準模式(固定測試電壓) ，調整模式(可調整測試電壓)和編程模式(可編程測試電壓和持續時間多達三種可選擇的漸進)。極化指數(PI)和介質吸收率(D.A.R)的測試功能

?儀器是采用鎳氫充電電池的集成適配器，它有一個內部存儲器保存結果和RS - 232接口用于連接PC和傳送測量結果。結構緊密安全適合便攜式的野外測試場所要求

產品特點：

?絕緣電阻測量測試電壓高達5kVDC

?測量范圍可達10TΩ

?標準模式的測試電壓為100，250，500，1000，2.5kV和5kVDC

?調整模式下測試電壓可選100到5kVDC

?編程模式選擇持續時間和測試電壓

?選擇3類型的漸進測試

?極化指數( P.I.)測量

?介質吸收率( D.A.R )測量

?直流/交流真有效值電壓測量高達600V量程

?識別功能穩定測量結果

?測試表面漏電流補償

?上下限制值的測量選擇

?測試完畢自動放電

?電源保險裝置保護

?液晶背光顯示器和模擬棒

?內部存儲器保存測試結果

?保存結果提取顯示

?RS-232接口的PC連接

?內部電池充電

應用場景
電力變壓器、高壓電機、發電機絕緣檢測
高壓電纜、開關柜、配電盤預防性試驗
工業設備出廠檢驗與定期維護
野外現場絕緣故障排查與分析
供電、工礦、風電、光伏等行業電氣設備檢測

標準配件：

?KIT14000：一套3條安全電纜與鱷魚夾+2條安全測試電纜

?C7001：電源線

?BORSA2000N：配件套裝

?TOPVIEW ： PC軟件+ RS-232接口數據線

?ISO9000校準證書

?用戶手冊

電力參數：

?準確度是指[%+ 數值]. 它是應用在下列環境中：溫度 23 °C±1°C和相對濕度 < 80%R.H

1.HT7051絕緣電阻測試儀電氣規格

在 23°C ± 5°C、相對濕度 <80% HR 的條件下，不確定度表示為 ± (讀數百分比 + 位數)。

直流 / 交流真有效值電壓

量程	分辨率	不確定度	過載保護
10 至 660V	1V	± (2% 讀數 + 2 位)	對地 CAT IV 600V

絕緣電阻

量程	測試電壓	分辨率	不確定度 (*)
0.01MΩ 至 0.19MΩ	≥ 100V DC	≤ 1% 讀數	± (5% 讀數 + 7 位)
0.20MΩ 至 199GΩ	≥ 250V DC	± (5% 讀數 + 3 位)（若泄漏電阻 Rmis ≤ 5nA）
0.20MΩ 至 499GΩ	≥ 500V DC	-
0.20MΩ 至 999GΩ	≥ 1000V DC	-
0.20MΩ 至 1.99TΩ	≥ 2500V DC	-
0.20MΩ 至 4.99TΩ	≥ 2500V DC	± (20% 讀數 + 3 位)（若……）
0.20MΩ 至 9.99TΩ	5000V DC	-

(*) 負載電容 < 1nF。電容充電時間（@5kV 測試電壓）：10s（電容 = 2μF）。電容放電時間（從 5kV 測試電壓開始）：5s（電容 = 2μF）。

生成的測試電壓（符合 IEC/EN61557 - 2 標準）

類型	電壓范圍	容差
固定	100V、250V、500V、1kV、2.5kV、5kV	-0%，+10% +15V
可調	100 至 1kV，步長 25V	-
	1kV 至 5kV，步長 50V	-
斜坡	100 至 1kV，步長 25V	-
	1kV 至 5kV，步長 50V	-

測試電流

測試電壓	測試電流
100 至 5000V	1mA ≤ 測試電流 ≤ 3mA (**)

(**) 測試電流自動控制。

測試時間	分辨率
5s – 99min 59s	1s

電容

量程	分辨率	其他條件	不確定度
1nF 至 999nF	1nF	Vn ≤ 5kV，≥ 5MΩ	± (10% 讀數 + 5 位)
1.00μF 至 5.00μF	0.01μF	-	-
1nF 至 999nF	1nF	Vn ≤ 2.5kV	-
1.00μF 至 9.99μF	0.01μF	-	-
10.0μF 至 19.9μF	0.1μF	-	-
1nF 至 999nF	1nF	Vn ≤ 1kV	-
1.00μF 至 9.99μF	0.01μF	-	-
10.0μF 至 49.9μF	0.1μF	-	-

電容充電時間（0V 至 5000V）：< 3s x 1μF。電容放電時間（5000V 至 25V）：< 5s x 1μF。

泄漏電流

量程	分辨率	不確定度
1nA 至 99.9nA	0.1nA	-
100nA 至 999nA	1nA	± (7% 讀數 + 3 位)（若泄漏電阻 Rmis ≤ 5nA）
1.00μA 至 9.99μA	0.01μA	-
10.0μA 至 9.99μA	0.1μA	-
100μA 至 999μA	1μA	± (22% 讀數 + 3 位)（若……）
1.00mA 至 2.5mA	0.01mA	-

極化指數（P.I） - 介質吸收比（D.A.R）

量程	分辨率	不確定度
-	-	-

(*) 負載電容 < 1nF。

2. 一般特性

顯示、內存、串行接口

背光液晶顯示屏，可同時顯示三組讀數：
- 第一組（主要）：絕緣電阻、泄漏電流、極化指數、介質吸收比、電容。
- 第二組：測試電壓（標稱值和生成值）。
- 第三組：測試時間。
32 段條形圖。
低電量指示。
內存：可存儲 700 次測試數據。
通信接口：光隔離 RS232 接口。

電源

內部電池充電器，電源：220 - 240V、50/60Hz、20VA。
內部鎳氫可充電電池。
電源保護熔斷器：T 200mA/250V，分?jǐn)嗄芰?Ir: 1.5kA。
低電量指示：顯示屏上顯示符號。
電池續航：在 100MΩ 電阻上進行 5kV 測試時（測試時間：10s，兩次測試間隔：2s），續航時間 > 7 小時。
電池充電時間：約 4.3 小時。
自動關機：上次操作后 5 分鐘自動關機。

環境

參考溫度：23°C ± 5°C
工作溫度：0°C 至 40°C
最高相對濕度：<80% RH
存儲溫度：-10°C 至 60°C
存儲濕度：<80% RH

機械數據

尺寸（長 x 寬 x 高）：360 x 310 x 195mm（14.2 英寸 x 12.2 英寸 x 7.7 英寸）
重量：約 3.5kg（約 7.8 磅）

指導方針

儀器安全：符合 IEC/EN61010 - 1、IEC/EN61557 - 1、IEC/EN61557 - 2、IEC/EN61187、IEC/EN61010 - 031 標準。
絕緣：雙重絕緣。
污染等級：2
機械防護等級：IP40（開蓋），IP53（閉蓋）
過電壓類別：對地 CAT IV 600V，輸入之間最大 600V
最高海拔：2000m
專利認證：TüV 協議符合性。
