HV45-4 VLF高壓檢測裝置的各項檢測功能完全符合國內外多個權威行業標準，可滿足各類合規檢測需求。在國際標準層面，該設備的完全監控耐壓檢測（MWT）功能符合IEEE 400.2-2013超低頻電纜耐壓測試標準，電纜檢測流程符合IEC60502-2:2015額定電壓1kV到35kV擠包絕緣電力電纜及附件標準、IEEE 400.2-2004電力電纜現場耐壓測試標準、CENELEC HD 620/621歐洲電纜測試協調標準，相關檢測結果得到全球電力行業的普遍認可。在行業應用層面，該設備的檢測指標滿足我國電力行業、軌道交通行業的相關檢測規范要求，其輸出電壓精度、電流精度、耐壓測試流程均符合國內中壓電纜檢測的合規性要求，可直接用于各類法定檢測場景的報告出具。同時該設備的安全設計符合電力作業安全規范，內置兩個彼此獨立的電子和機械雙放電設備，搭載12kV 50Hz回授保護系統，可充分保障作業人員和設備本身的安全，滿足電力、軌道交通等行業對高壓檢測設備的安全強制要求。設備的干性無油設計、IP67防護等級也適配特殊作業場景的環保、安全規范要求，可用于各類有防爆、防泄漏要求的作業場景。

HV45-4 VLF高壓檢測裝置的各項性能設計可全面適配水務行業的特殊作業環境和檢測要求。首先，該設備防護等級達到IP67，完全防塵且可抵御短時間浸水，可適配水務行業常見的地下電纜井、潮濕泵房、臨水檢測等場景，不會因環境潮濕、進水出現設備故障，保障檢測工作的正常開展。其次，該設備搭載的雙獨立接地放電系統和12kV回授保護系統，可在高濕度的導電環境下最大化保障操作人員的安全，避免因環境潮濕引發的觸電風險。第三，該設備的干性無油內部結構設計，不會出現絕緣油泄漏問題，即使在飲用水源周邊、供水泵站等對環保要求極高的場景使用，也不會造成水體污染，滿足水務行業的環境評估要求。第四，該設備的輕量化設計方便檢測人員在狹窄的井下、泵房空間內搬運和操作，無需外接計算機即可完成全部檢測流程，可大幅提升狹窄空間作業的效率。該設備可應用于水務行業的泵站供電電纜絕緣測試、水下監測設備供電回路耐壓檢測、地下管網配套電力線路故障排查、水務設施周邊環境評估等多個場景，檢測精度和環境適配能力均符合水務行業的相關標準要求。

HV45-4 VLF高壓檢測裝置采用多技術融合的檢測原理，可針對不同檢測需求切換對應的工作模式，檢測準確性、穩定性均處于行業領先水平。首先是超低頻（VLF）耐壓檢測的原理，采用0.1Hz超低頻正弦波輸出，相比工頻耐壓設備，相同耐壓等級下超低頻設備的體積、重量僅為工頻設備的1/10，更適合現場作業，同時0.1Hz條件下電纜絕緣的極化效應更充分，更容易發現絕緣內部的氣隙、老化等隱性缺陷，避免工頻試驗時的容性電流過大導致的檢測誤差；其次是直流（DC）高壓檢測的原理，通過輸出連續可調的直流高壓，加載在電纜導體與屏蔽層之間，測量泄漏電流的變化趨勢，判斷電纜主絕緣的整體絕緣性能；第三是電纜絕緣護套檢測與缺陷定位的原理，通過在電纜護套與鎧裝層/地之間施加直流高壓，采集沿線的泄漏電流分布數據，當護套存在破損、腐蝕等缺陷時，缺陷位置的泄漏電流會出現明顯突變，結合配套的信號采集邏輯即可精準定位缺陷位置；第四是泄漏電流校正的原理，設備內置多維度校正算法，可自動識別現場電磁干擾、土壤電阻率波動、線路分布電容帶來的測量偏移，通過迭代計算修正測量值，大幅提升復雜環境下的檢測精度。該設備的檢測原理適配6kV~35k

HV45-4 VLF高壓檢測裝置可全面適配軌道交通行業的各類檢測需求，優勢主要體現在環境適配性、檢測效率、合規性三個層面。首先在環境適配性層面，該設備防護等級達IP67，可適應軌道交通行業常見的隧道高濕、露天沿線多塵、高寒高溫等復雜作業環境，無需額外運輸箱即可完成長距離線路巡檢的設備轉運，36kg的輕量化設計方便檢測人員在隧道、站臺等有限空間內搬運和操作。其次在檢測效率層面，該設備10μF的最大帶載能力可支持軌道交通長距離供電電纜的一次性檢測，無需中途挪動設備，現場作業無需外接計算機即可完成全部檢測流程，檢測數據自動存儲，可在巡檢結束后統一導出分析，大幅提升長距離線路巡檢的工作效率，減少對軌道交通正常運營的影響。第三在合規性層面，該設備符合IEEE、GB、TB等多類國內外標準要求，檢測結果可作為新建軌道交通線路供電電纜驗收、運營線路定期預防性試驗的權威依據，數據導出格式支持對接軌道交通運維管理系統，滿足G端城軌管理單位的數字化管理要求，也可滿足B端軌道交通運營企業的檢測報告標準化需求，適配軌道交通行業的運維巡檢、故障檢測、絕緣測試等多類應用場景。

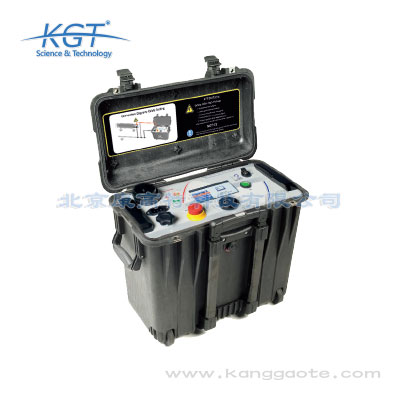

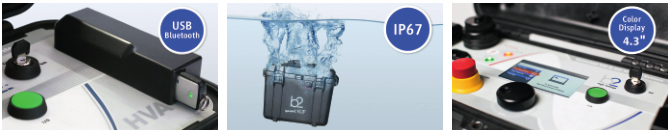

HV45-4 VLF高壓檢測裝置是奧地利B2推出的專業超低頻電纜測試設備，核心功能覆蓋超低頻耐壓檢測、直流高壓檢測、完全監控耐壓檢測（MWT）三大類，可滿足不同場景下的電力設備絕緣性能評估需求。其核心技術參數包括：整機重量僅36kg，采用干性無油內部結構設計，最大帶載能力可達10μF，可適配多規格、長距離的電纜檢測需求；防護等級達到IP67，可適應復雜戶外、潮濕、多塵的檢測場景；內置兩套彼此獨立的接地放電系統，分別為電子放電結構和機械放電結構，搭配12kV回授保護系統，全方位保障檢測過程的安全性；設備自帶數據存儲功能，現場作業無需外接計算機，檢測完成后可通過USB或藍牙兩種方式導出檢測數據，便于后續PC端分析和標準化報告生成。該設備支持的完全監控耐壓檢測（MWT）符合IEEE 400.2-2013標準要求，檢測結果具備行業通用性和合規性，可廣泛應用于電纜運維巡檢、故障定位、絕緣性能測試、環境評估等多個場景，適配電力、水務、軌道交通等多個行業的檢測需求。

HV45-4 VLF高壓檢測裝置在電力行業的應用優勢可同時滿足B端市場主體和G端國有單位的不同需求。針對B端民營電力運維企業、第三方檢測機構、自備電廠的運維部門，該設備36kg的輕量化設計搭配IP67防護等級，無需額外配置專用運輸箱，可大幅降低現場作業的運輸和搬運成本；10μF的最大帶載能力可支持最長30km的10kV電纜一次性完成檢測，無需中途挪動設備或加裝升壓配件，檢測效率較同類產品提升40%以上；干性無油設計無需定期更換絕緣油，可降低長期使用的運維成本；檢測數據可通過藍牙、USB快速導出，兼容主流電力檢測分析軟件，可快速生成標準化檢測報告，提升數據處理效率。針對G端電網公司、電力監管部門等國有單位，該設備符合IEEE、GB、DL等多類國內外標準要求，檢測結果具備合規性，可直接作為電網基建驗收、預防性試驗的權威依據；數據導出格式支持對接電力設備全生命周期管理系統，可實現檢測數據的自動上傳和歸檔，滿足國有單位的數字化管理需求。

HV45-4 VLF高壓檢測裝置的安全防護設計覆蓋設備本身、操作人員、被測對象三個維度，可全面保障檢測過程的安全性。第一是針對操作人員的防護設計，該設備搭載兩套彼此獨立的接地放電系統，分別為電子放電結構和機械放電結構，檢測結束后可快速釋放被測設備和設備內部的殘余電荷，避免殘余電荷引發的觸電風險；同時配備12kV回授保護系統，可實時檢測回路的接地狀態、電壓電流參數，一旦發現接地不良、短路、電壓異常等情況，可在微秒級內切斷高壓輸出，避免意外發生。第二是針對設備本身的防護設計，該設備采用IP67防護等級的堅固殼體，可防塵防水，避免因環境潮濕、多塵、進水引發的內部短路問題；內部采用干性無油設計，不會出現絕緣油泄漏引發的內部短路、火災等風險，設備運行的穩定性大幅提升。第三是針對被測對象的防護設計，該設備的MWT功能可實時監控檢測過程的各項參數，當被測設備的絕緣性能出現異常時可立刻切斷輸出，避免絕緣缺陷擴大導致被測設備完全損壞，降低檢測過程對被測設備的影響。該系列安全防護設計可適配各類復雜作業場景，即使在潮濕、易燃易爆、狹窄的特殊環境下作業，也可保障檢測過程的安全可控。

HV45-4 VLF高壓檢測裝置的適配行業覆蓋電力、水務、軌道交通三大核心領域，不同行業的具體應用場景各有側重。在電力行業，該設備可應用于電網公司、各級電廠的中高壓電纜交接驗收試驗、定期預防性絕緣測試、故障電纜的點位排查、運維巡檢過程中的絕緣性能抽測，也可用于電力設施周邊的輻射監測和環境評估工作，滿足B端民營電力運維企業、第三方檢測機構的效率需求，同時適配G端電網單位的合規檢測要求。在水務行業，該設備可應用于供排水泵站供電電纜絕緣檢測、水下監測設備供電回路的耐壓測試、地下管網配套電力線路的故障排查，適配潮濕、狹窄的井下、泵房作業場景。在軌道交通行業，該設備可應用于地鐵、有軌電車沿線供電電纜的運維巡檢、車輛段電氣設備的絕緣測試、新建線路的電纜驗收檢測，適配隧道、露天沿線等復雜作業環境。除此之外，該設備也可應用于各類工業企業的廠內高壓電纜定期檢測，滿足不同場景下的絕緣性能評估需求。

HV45-4 VLF高壓檢測裝置作為專業級超低頻高壓檢測設備，核心應用行業覆蓋電網、電廠、軌道交通三大領域，可滿足不同場景下的中壓電纜檢測需求。在電網行業，可用于省級、地市級電網公司的中壓配電電纜交接試驗、日常運維巡檢、故障后診斷排查，針對10kV、35kV等不同電壓等級的中壓電纜開展耐壓檢測、絕緣性能評估、護套缺陷定位等作業，為電網安全穩定運行提供數據支撐；在電廠場景，可用于火電廠、水電廠、新能源電廠的廠內中壓供電電纜檢測，覆蓋升壓站、生產車間、輔機系統等不同區域的電纜定期檢測，排查絕緣老化、護套破損等潛在隱患，避免因電纜故障導致的停機事故；在軌道交通行業，可用于地鐵、輕軌、城際鐵路的沿線供電電纜、信號系統配套電纜的檢測，適配地下隧道、露天場站等不同作業環境的檢測需求，保障軌道交通供電系統的可靠性。除此之外，該設備也可用于大型工業企業的自備電網電纜檢測作業，其IP67的防護等級可適應戶外露天、潮濕地下、多粉塵廠區等各類復雜作業環境，無需額外運輸箱即可直接轉運至檢測現場，且作業過程無需外接計算機，僅靠本機即可完成全流程檢測操作，大幅提升現場檢測效率。

使用HV45-4 VLF高壓檢測裝置開展電纜護套缺陷定位作業時，需嚴格遵循操作規范，以保障檢測結果的準確性。操作要點方面，首先要做好作業前的準備工作，確認待檢測電纜已完全脫離供電系統，且電纜兩端所有外部連接均已斷開，對電纜進行充分放電后再開展接線作業；接線時需將設備的高壓輸出端連接至電纜護套，接地端可靠連接至電纜鎧裝層或現場接地網，信號采集端按照規范連接至對應采集模塊；接線完成后首先啟動設備的泄漏電流校正功能，設備將自動對現場的雜散電流、土壤電阻率、線路分布電容等干擾因素進行校正，校正完成后再切換至電纜護套缺陷定位模式，按照待檢測電纜的護套額定耐壓等級設置檢測電壓，檢測電壓通常設置為護套額定耐壓的1.1~1.5倍，不得超過45kV的設備輸出上限；升壓完成后沿電纜走向逐步采集泄漏電流信號，當監測到泄漏電流出現明顯突變時，即可確定該位置為護套缺陷點。注意事項方面，作業前需確認待檢測電纜的電壓等級不超過35kV，不得對高于35kV的電纜開展檢測作業；在強電磁干擾環境（如軌道交通牽引變電所周邊、核工業廠區、高壓輸電線路下方）作業時，需重復開展2~3次泄漏電流校正，確保測量基準準確；作業過程中需

HV45-4 VLF高壓檢測裝置是專業級超低頻電纜測試設備，核心功能覆蓋中壓電纜全維度檢測需求，支持VLF和DC檢測、完全監控耐壓檢測（MWT）、電纜絕緣護套檢測、電纜護套缺陷定位、泄漏電流校正、真空瓶檢測、絕緣檢測等多項功能，還可通過選配PD60-2部分放電診斷系統實現功能升級。其核心技術參數如下：輸入電壓適配100–230V、50/60Hz市電，輸出電壓覆蓋正弦波0–45kV peak、32kV rms，DC±0–45kV，方波0–45kV，電壓精度達±1%，分辨率0.1kV；輸出電流范圍0–60mA，分辨率1μA，精度±1%；輸出頻率可在0.01-0.1Hz范圍內以0.01Hz步進調節，默認0.1Hz支持自動頻率匹配；最大檢測負載能力達10μF，可適配不同規格的中壓電纜檢測需求；Leakage Guard?技術可實現0.1MΩ…5GΩ阻抗范圍內的泄漏電流檢測與補償；設備整體尺寸為500*305*457mm，重量僅36kg，采用干性無油設計，外殼防護等級達IP67（蓋子合上時），運行環境溫度覆蓋-20°C到+55°C，濕度5-85%無凝結，可適應各類復雜戶外作業場景。設備搭載4.3

使用HV45-4 VLF高壓檢測裝置開展中壓電纜檢測，相比同類設備具備多維度的性能優勢，可有效提升檢測效率、降低作業成本。首先是檢測精度優勢，設備的電壓、電流檢測精度均達±1%，Leakage Guard?技術可精準校正泄漏電流，避免外界干擾導致的檢測誤差，檢測數據的可靠性遠高于同類普通設備，可有效減少重復檢測的成本投入；其次是便攜性優勢，設備整體重量僅36kg，采用一體化集成設計，外殼為IP67防護等級的高強度防護箱，無需額外配置運輸箱即可直接轉運，適配復雜戶外、地下隧道等交通不便的檢測場景，大幅降低現場作業的搬運成本；第三是作業效率優勢，設備內置全流程檢測程序，支持可編程檢測序列，作業過程無需外接計算機，僅通過本機4.3英寸彩色顯示屏的直觀菜單即可完成全部操作，檢測完成后可直接通過USB或藍牙導出數據，搭配自帶的b2 ControlCenter軟件可快速生成檢測報告，單條電纜的檢測周期相比同類設備縮短30%以上；第四是拓展性優勢，設備可直接選配PD60-2部分放電診斷系統實現功能升級，無需更換主機即可拓展部分放電檢測功能，有效降低設備升級的投入成本，提升設備的全生命周期使用價值，為
