HVA34/60/90/94超低頻電纜測試系統在基礎交流耐壓測試、直流耐壓測試之外，還配備了多類附加診斷功能，可實現電纜全維度性能檢測：首先是介質損耗因數診斷功能，該功能符合IEEE400.2-2013標準要求，可在耐壓測試的同時同步檢測電纜的介質損耗值、介質損耗變化趨勢，精準判斷電纜絕緣的老化程度，提前識別肉眼無法發現的隱性絕緣隱患，相比單一耐壓測試的缺陷識別率提升60%以上；其次是局部放電測試功能，可檢測電纜內部的局部放電信號，精準定位局部放電點的位置，識別電纜絕緣的早期缺陷，避免缺陷進一步發展導致電纜擊穿；第三是電纜外護套測試功能，可檢測電纜外護套的絕緣電阻、破損點位置，排查外護套破損導致的進水、腐蝕等隱患；第四是電纜故障定位功能，可針對電纜的接地故障、擊穿故障、斷線故障開展快速定位，定位誤差不超過0.5米，大幅縮短故障排查時間；第五是標準化報告生成功能，可自動生成符合國家標準、行業規范的測試報告，無需人工整理數據，減少人工操作誤差。B端用戶使用這些附加功能可一次性完成全項電纜檢測，無需多輪測試，提升工作效率；G端用戶可依托這些功能實現電纜全生命周期的性能跟蹤，完善電纜運維臺賬，

HVA34/60/90/94超低頻電纜測試系統支持的電纜測試范圍覆蓋絕大多數中低壓電力電纜品類：首先是不同絕緣材質的電力電纜，包括交聯聚乙烯XLPE電纜、油浸紙絕緣電纜、聚氯乙烯PVC絕緣電纜、乙丙橡膠絕緣電纜等常見絕緣類型的電力電纜，都可開展耐壓測試、絕緣診斷；其次是不同應用場景的專用電纜，包括電網配網架空絕緣電纜、地埋電力電纜、高鐵地鐵專用牽引供電電纜、信號控制電纜、電廠廠用動力電纜、礦用中低壓電纜等，都可適配對應的測試模式；第三是不同生命周期的電纜，包括電纜廠新生產的成品電纜、安裝公司新敷設的未投運電纜、已運行多年的老舊電纜，都可開展對應的出廠檢測、交接試驗、運維巡檢、故障檢測。同時該設備還支持電纜外護套的絕緣性能測試、鎧裝層接地性能測試等附加測試項目。B端電纜生產企業不管生產哪種類型的中低壓電纜，都可通過該設備完成全項出廠性能檢測；B端電纜安裝公司不管承接哪種場景的電纜敷設項目，都可通過該設備完成符合標準要求的交接試驗；G端電網、軌道交通運維單位可通過該設備覆蓋轄區內所有類型電纜的日常檢測需求，無需配備多臺專用測試設備。

采用0.1Hz超低頻技術開展電纜測試相比傳統工頻耐壓測試有三大核心優勢：首先是測試安全性更高，超低頻耐壓測試不會對電纜絕緣造成不可逆的損傷，屬于非破壞性試驗，可用于運行中電纜的定期巡檢；其次是設備便攜性更強，同等輸出能力下超低頻測試設備的體積、重量僅為工頻耐壓設備的1/10不到，能耗僅為工頻設備的1%，非常適合戶外現場作業；第三是測試成本更低，無需配套大容量試驗電源，普通民用電源即可支持設備運行，大幅降低現場作業的配套要求。HVA34/60/90/94超低頻電纜測試系統在超低頻技術的基礎上還有額外特點：一是一機多用，除基礎耐壓測試外，可擴展介損測試、局放測試、外護套測試、故障定位等功能，無需攜帶多臺測試設備即可完成全項電纜檢測；二是輸出能力強，相比同品類超低頻測試設備，該系列的最大帶載電容更高，可支持更長距離的電纜測試，無需額外增加擴容設備；三是數據準確性高，內置多重電磁干擾屏蔽模塊，現場復雜電磁環境下仍可保證測試數據精度。B端安裝公司、運維企業使用該設備可大幅降低現場作業的負重、配套要求，提升測試效率；G端電網單位開展野外巡檢、偏遠區域電纜測試時，該設備的便攜性、低電源要求可完全適配

HVA34/60/90/94超低頻電纜測試系統的應用場景覆蓋電力、核工業、水務、環保、軌道交通、電纜制造等多個行業，具體測試場景包括：第一，電力行業的中低壓電纜交接試驗與預防性試驗，可用于國家電網、地方電網的輸配電線路運維，發電站廠用電纜的定期安全檢測，滿足10kV配網電纜到38kV主網電纜的耐壓、介損、局放全項目測試需求；第二，軌道交通行業的供電電纜檢測，可適配地鐵、市域鐵路、輕軌的地下電纜巡檢作業，憑借便攜特性可進入狹窄的電纜隧道、軌行區完成測試，無需大型吊裝設備；第三，核工業領域的常規島中低壓電纜安全檢測，符合核級電氣設備的檢測標準要求，可精準識別電纜絕緣劣化隱患；第四，水務、環保行業的動力電纜檢測，可用于市政自來水廠、污水處理廠、垃圾焚燒發電廠的生產供電電纜定期檢測，保障生產系統的穩定運行；第五，電纜制造企業的出廠質量檢測，可完成35kV及以下電壓等級成品電纜的耐壓、局放測試，把控產品出廠質量；此外還可應用于市政管線施工的電纜驗收、工礦企業的內部供電系統巡檢等場景。對于B端的電纜運維服務企業、電纜生產企業，該設備的多項目合一特性能大幅提升檢測效率，降低作業成本；對于G端的電網、

hva34609094工業測量設備的核心技術參數完全符合高端制造領域的檢測要求，具體參數如下：整機尺寸為245mm*180mm*85mm，整機重量2.3kg，支持手持、機器人搭載、固定點位安裝三種使用方式；防護等級為IP67，可在-40℃到85℃的極端環境下穩定運行，防塵防水性能滿足戶外露天、井下、高濕車間等復雜場景使用需求；供電支持PoE有線供電和內置12Ah鋰電池兩種模式，電池滿電狀態下可持續工作18小時；檢測性能方面，表面缺陷識別精度達0.001mm，內部缺陷檢測深度最高可達300mm碳素鋼、150mm混凝土、80mm復合材料，應力測量誤差≤±1%F.S.，漏點定位誤差≤±0.5m，采樣率最高可達20MS/s，數據傳輸速率為1Gbps，檢測結果同步輸出延遲≤100ms。上述參數可完全覆蓋航空航天精密零部件、高端裝備核心結構件、新能源汽車電池殼體等高端制造領域的檢測精度要求，B端制造企業使用該設備可將產品出廠不合格率降低40%以上，有效提升產品質量競爭力。

hva34609094工業檢測設備在電力行業的應用覆蓋輸、變、配全環節，可解決傳統檢測方式的多個痛點：在輸電環節，可帶電檢測輸電線金具磨損、絕緣子表面裂紋、內部絕緣劣化、桿塔焊縫疲勞缺陷，不需要停電作業，不會影響電網正常供電，檢測效率比傳統人工登塔檢測提升70%以上，缺陷識別準確率達98.7%；在變電環節，可檢測開關柜局部放電、溫度異常、觸頭接觸不良，變壓器繞組變形、鐵芯松動、絕緣油劣化隱患，GIS設備氣室密封性、內部金屬微粒缺陷，無需拆解設備即可完成內部隱性缺陷檢測，大幅縮短運維檢測的時間成本；在配電環節，可檢測配變臺區設備過載異常、電纜接頭溫度異常、電纜內部絕緣劣化缺陷，提前預判配網故障風險。對于B端電力運維企業來說，使用該設備可減少停電損失，降低運維人工成本，提升設備運維效率，投資回報周期可控制在12個月以內；對于G端電力監管單位來說，可利用該設備完成電力設施安全抽檢，提升電網運行的安全性和穩定性。

HVA34/60/90/94超低頻電纜測試系統的適用行業覆蓋電力、軌道交通、制造業、工程建設等多個領域，具體可適配四類核心場景：第一是電網運維場景，可用于各級電網公司10kV、35kV配網電纜的周期性預防性試驗，檢測電纜絕緣老化、局部缺陷，提前排查故障隱患，保障配網運行穩定性；第二是軌道交通場景，適用于高鐵、地鐵線路的信號電纜、電力電纜的交接驗收試驗及日常運維檢測，滿足軌道交通電力設施高可靠性的檢測要求；第三是電纜生產場景，可用于電纜制造企業成品電纜出廠前的耐壓、介損、局放性能檢測，驗證產品性能是否符合國家標準要求，把控出廠產品質量；第四是電纜安裝場景，適用于電纜安裝工程單位新敷設中低壓電纜的交接試驗，驗證電纜在運輸、敷設過程中未出現絕緣損傷，保障項目交付質量。此外該設備也可應用于核工業、水務、環保等領域的中低壓電力電纜性能檢測。針對B端電纜生產、安裝企業，該設備輸出電流大、測試效率高，可大幅提升批量測試的工作效率；針對G端電網、軌道交通等國有單位，該設備符合國家及國際測試標準，測試數據可溯源，滿足公共設施檢測的合規性要求。

使用HVA34/60/90/94超低頻電纜測試系統開展電纜絕緣測試時，需要遵守以下核心注意事項保障測試準確、作業安全：首先是測試前的選型與準備，要先確認被測電纜的額定電壓，選擇適配型號的設備，比如測試18/30kV的電纜需要選擇輸出有效值不低于54kV的HVA90或HVA94型號，滿足3U0的測試電壓要求，測試前要斷開被測電纜與所有其他電氣設備的連接，對被測電纜進行充分放電，避免殘留電荷影響測試結果或造成安全隱患，同時要檢查測試接線的絕緣性能，確保接線牢固、無破損；其次是測試參數設置，要嚴格按照對應標準的要求設置參數，常規交接試驗、定期耐壓試驗需要設置為0.1Hz頻率，施加電壓為3U0，持續時間15分鐘，介損測試、局放測試要選擇對應的測試模式，避免參數設置錯誤導致測試結果無效；第三是測試過程管控，測試現場要保持足夠的安全距離，避免無關人員進入測試區域，同時要遠離強電磁干擾源，避免干擾測試數據的準確性，如果現場電磁環境復雜，可開啟設備的內置抗干擾模式，保障測試精度；第四是測試后操作，測試完成后要先停止輸出，對被測電纜進行充分放電后再拆除接線，避免殘留電荷造成觸電風險。不同場景下可靈活選擇

HVA34/60/90/94超低頻電纜測試系統的應用場景覆蓋電力及相關行業的全鏈路電纜檢測需求，第一類是電網公司配網電纜運維巡檢場景，可用于10kV、35kV配網電纜的定期絕緣篩查，快速識別絕緣老化、隱性缺陷，降低配網停電事故發生率；第二類是電廠廠用電纜定期檢測場景，可對電廠內各電壓等級的動力電纜、控制電纜開展耐壓測試、絕緣診斷，保障電廠生產運行安全；第三類是軌道交通行業測試場景，可用于高鐵、地鐵的牽引供電電纜、信號電纜的交接試驗、日常運維檢測，滿足軌道交通供電系統高可靠性的要求；第四類是電纜生產企業出廠檢測場景，可對生產完成的中低壓電力電纜開展全項性能檢測，把控產品出廠質量，減少不合格產品流出；第五類是電纜安裝公司交接試驗場景，可對新敷設完成的電纜線路開展竣工驗收測試，測試結果符合國家標準要求，可直接作為項目驗收依據；第六類是電纜故障排查場景，當電纜出現接地、擊穿等故障時，可通過設備的故障定位功能快速鎖定故障點位置，大幅縮短故障排查時間，減少停電損失。

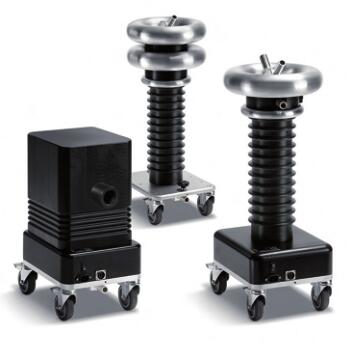

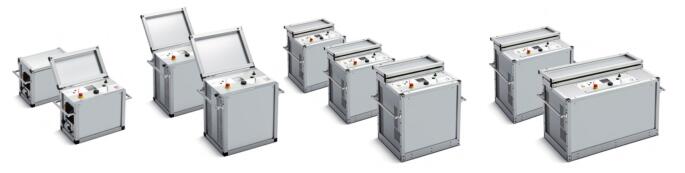

HVA34/60/90/94是奧地利B2出品的緊湊型便攜超低頻電纜測試系統，核心功能覆蓋10/25/36/38kV及以下中低壓電纜的全維度性能檢測，可實現電纜耐壓測試、外護套測試、外護套故障定位、直流測試等基礎功能，選配對應模塊后還可拓展介質損耗測試、局部放電測試等進階診斷功能。技術參數方面，該系列四個型號的輸出電壓峰值分別可達34/62/90/94kV，有效值分別為24/44/64/66kV，支持0.1Hz VLF正弦波、DC、VLF方波多種輸出模式；最大輸出電流分別為15/40/65/65mA，最大容抗分別為12/10/10/10μF，可支持長距離電纜的測試需求。設備搭載4.3寸高清顯示屏，測試數據可直觀讀取，配套可視化軟件支持通過USB導出數據，完成圖形化分析、測試報告生成、歷史數據對比等操作。安全配置上搭載DDD雙放電系統，配備電子和機械雙重接地放電裝置，同時設有返回電壓保護功能，檢測到外部電壓大于100V時自動切斷電源。全系列采用干性無油設計，整機重量僅為19.5/57/127/128kg，是全球同電壓等級中便攜性最優的超低頻電纜測試設備。

HVA34/60/90/94超低頻電纜測試系統采用模塊化設計，可根據不同測試需求靈活拓展功能，基礎標配狀態下即可完成電纜交直流耐壓測試、外護套測試、燒穿故障測試、電纜護套檢測等基礎測試項目，滿足常規交接試驗、日常運維巡檢的需求。如需開展進階的電纜絕緣缺陷診斷，可根據設備型號選配對應規格的介損測試模塊和局部放電測試模塊：其中HVA34可選配TD30介損模塊、PD30-E局放模塊；HVA60可選配TD60、PDTD60-2介損模塊，PD60-2、PDTD60-2局放模塊；HVA90可選配TD90-MC、PDTD90介損模塊，PD90-2、PDTD90-2局放模塊；HVA94可選配TD90-MC介損模塊。加裝對應模塊后，設備可同時完成電纜耐壓測試、介質損耗因數測試、局部放電測試、外護套故障定位等全維度電纜性能檢測，適配從基礎交接試驗到深度絕緣缺陷診斷的不同場景需求。同時設備配套的可視化分析軟件支持測試數據通過USB接口導出，可完成數據編輯、圖形化分析、測試報告生成、歷史測試數據對比等操作，兼容主流的電力運維管理系統的數據格式，可實現檢測數據的無縫對接，滿足B端企業的數字化測試管理需求，以及G

使用HVA34/60/90/94超低頻電纜測試系統進行中低壓電纜檢測時，需注意以下要點：第一，測試前需確認被測電纜的額定電壓等級，選擇對應參數的設備型號，例如測試10kV配網電纜可選擇HVA34型號，測試38kV等級電纜需選擇HVA94型號，避免超量程使用；第二，如需進行介質損耗、局部放電測試，需選配對應適配的擴展模塊，確保模塊與主機的參數匹配，保障測試精度；第三，測試參數設置需嚴格遵循GB50150-2016或者對應行業的檢測規范要求，不得隨意調整測試時長、測試電壓等參數；第四，測試前需確認設備接地符合安全規范，可利用設備自帶的DDD?雙放電設備與50Hz-12kV回授保護功能，保障測試過程的安全。該系列設備的技術優勢十分突出：首先是便攜性優勢，作為全球同電壓等級最輕的超低頻電纜測試設備，最低重量僅19.5kg，可適配電纜溝、隧道、高空等各類復雜現場的檢測需求，無需大型運輸與吊裝設備；其次是功能集成優勢，一次接線即可完成耐壓、介損、局放、外護套故障定位等多個測試項目，無需反復拆接電纜，大幅提升檢測效率；第三是標準合規優勢，同時符合國內外兩類核心測試標準，測試結果的認可度高，可適配各類
