電纜生產企業使用HVA34TD超低頻電纜測試系統進行出廠檢測，可大幅提升出廠檢測的效率和準確性，首先該設備的測試精度、測試流程完全符合GB50150-2016的標準要求，測試結果可直接作為出廠產品的合規性依據，無需額外進行第三方檢測驗證，可幫助企業簡化出廠檢測流程；其次該設備的最大輸出電流可達60mA，相比同類設備的測試時間縮短40%以上，在批量出廠檢測場景下，可大幅提升檢測效率，適配生產線的連續作業節奏；第三該設備支持無限制連續運行，無需停機散熱，可24小時連續配合生產線的檢測需求，不會因?yàn)樵O(shè)備散熱問題拖慢生產節奏；第四該設備的最大帶載電容可達10μF，可支持成盤長距離電纜的測試，無需額外拓展設備即可完成大長度電纜的出廠耐壓測試；第五該設備的配套可視化軟件支持批量數據導出、批量報告生成，可直接對接企業的產品質量管理系統，所有出廠檢測數據自動存入系統，實現產品質量的全鏈路追溯，幫助企業完善質量管控體系，提升產品的市場競爭力。

HVA34TD超低頻電纜測試系統是專門針對中低壓電纜檢測研發的專業電纜檢測設備，核心功能覆蓋電纜交直流耐壓測試、外護套性能測試、電纜故障定位、絕緣性能評估四大類，可滿足電力行業多場景的電纜檢測需求。其關鍵技術參數符合行業領先水平：輸出電壓峰值最高可達34kV，有效值最高可達24kV，可覆蓋額定電壓U0/U為18/30kV及以下所有類型電纜的測試需求；最大帶載電容可達10μF，相比同品類超低頻電纜測試設備可支持更長距離的電纜測試，適配長距離輸電線路、地鐵沿線供電電纜等大電容負載的測試場景；最大輸出電流可達60mA，相比同類儀器可大幅縮短測試周期，提升批量檢測、大規模巡檢的作業效率；支持無限制連續運行，無需在長時間作業后停機散熱，可滿足連續多點位的檢測需求。同時該設備配套可視化分析軟件，所有測試數據可通過USB或藍牙傳輸導出，支持?jǐn)?shù)據編輯、圖形化分析、測試報告自動生成，還可實現與歷史測試數據的對標分析，直觀展現電纜絕緣性能的變化趨勢。

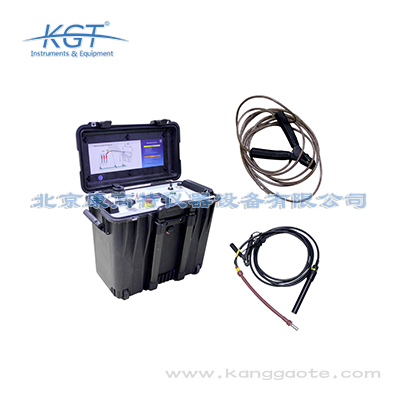

使用HVA34TD超低頻電纜測試系統開展電纜檢測時，需遵循對應的技術要求保障測試數據準確性與作業合規性。首先是測試前的參數匹配，要先確認被測電纜的額定電壓等級，開展耐壓測試時被測電纜額定電壓需在9kV以下，開展介質損耗、局部放電測試時被測電纜額定電壓需在27kV以下，不得超設備額定測試范圍使用；測試頻率可根據被測電纜的長度、絕緣材質選擇，默認采用0.1Hz標準測試頻率，特殊工況下可按照0.01Hz的步進調整輸出頻率，也可開啟自動頻率適配功能，由設備自動匹配最優測試頻率。其次是接線要求，需采用標配的4.5m帶末端夾線鉗的測試線，接線前需確認被測電纜已完全斷電、完成充分放電，接線時夾線鉗需與電纜測試端接觸牢固，避免接觸電阻影響測試精度。第三是測試模式選擇，開展外護套測試、故障定位、介損測試等不同項目時，需提前切換至對應的測試模式，不得跨模式開展測試；測試過程中若設備觸發回授保護機制，需先排查被測電纜是否存在嚴重絕緣缺陷，排除故障后再重啟測試。測試完成后，本地可最多存儲50條完整測試記錄，也可通過USB接口導出全量測試數據用于后續歸檔分析，導出數據兼容主流數據分析軟件與企業資產管理系統，可直

軌道交通供電電纜檢測場景下，HVA34TD超低頻電纜測試系統的適配性優勢非常突出，首先軌道交通供電電纜普遍敷設距離長，單條線路的電纜長度可達數公里到數十公里，HVA34TD最大10μF的帶載電容可支持最長15km以上的10kV電纜測試，完全適配地鐵、高鐵沿線長距離供電電纜的測試需求；其次軌道交通的運維巡檢普遍需要在夜間停運窗口作業，作業時間有限，HVA34TD最大60mA的輸出電流可大幅縮短測試時間，同時支持無限制連續運行，可在有限的作業窗口內完成多段線路的連續測試，大幅提升夜間巡檢的效率；第三軌道交通沿線的作業環境復雜，設備需要方便搬運，HVA34TD作為超低頻電纜檢測設備體積小、重量輕，方便在地鐵隧道、高鐵沿線等狹窄、交通不便的區域搬運作業；第四該設備的測試流程完全符合GB50150-2016以及軌道交通行業的供電系統檢測規范，測試結果可直接作為運維驗收的合規依據，同時數據可直接對接軌道交通的運維管理系統，滿足數字化運維的需求；第五該設備一機多用，可同時完成電纜絕緣測試、故障定位、外護套測試，無需攜帶多臺設備進入作業現場，大幅降低運維人員的作業負擔，提升故障排查的效率。

使用HVA34TD超低頻電纜測試系統進行電纜耐壓測試需按照標準規范流程操作，首先是前期準備階段，確認被測電纜的額定電壓等級、長度、敷設情況，斷開被測電纜與其他設備的所有連接，對電纜進行充分放電，清除測試端的污漬，確保測試環境無易燃易爆物品、無強電磁干擾；其次是接線階段，按照設備說明書的要求連接測試線、接地線，確保接線牢固無松動，接地線需可靠接入現場接地網；第三是參數設置階段，在設備操作界面選擇0.1Hz超低頻測試模式，根據被測電纜的額定電壓U0設置試驗電壓為3U0的有效值，設置加壓時長為15min，確認所有參數設置無誤后，設置好安全防護范圍；第四是測試執行階段，啟動測試設備，設備會自動逐步升壓至設定電壓，進入持續加壓階段，測試過程中設備會實時監測泄漏電流、電壓穩定性等參數，若出現異常會自動觸發保護停機；第五是數據處理階段，測試完成后設備會自動保存測試數據，可通過USB或藍牙將數據導出至配套的可視化分析軟件，生成標準化測試報告，還可導入歷史測試數據進行對標分析，評估電纜絕緣性能的變化趨勢。

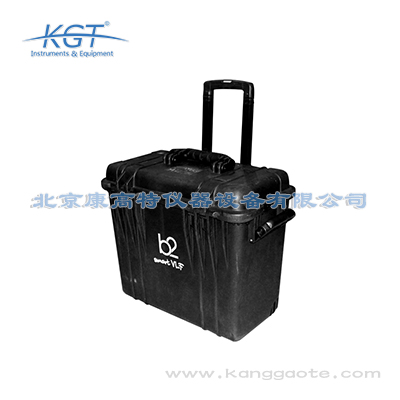

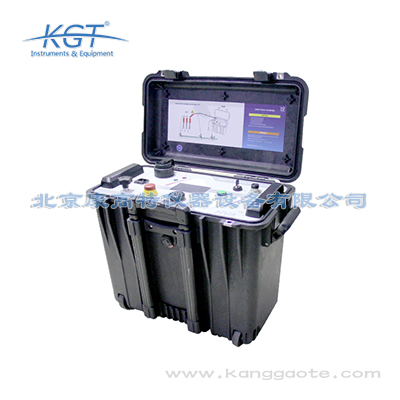

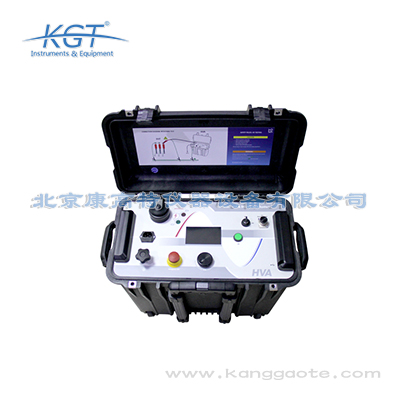

HVA34TD是奧地利B2推出的便攜型超低頻電纜測試系統，核心功能覆蓋多類電纜檢測需求，可支持9kV以下電纜的耐壓測試、27kV以下電纜的介質損耗測試、局部放電測試，同時集成電纜外護套測試、外護套故障定位、直流測試等多項功能，是集耐壓與介質損耗測試為一體的綜合型電纜檢測設備。該設備輸出峰值電壓最高可達34kV，正弦波有效值最高24kV，精度可達±1%，輸出頻率范圍0.01Hz到0.1Hz，可適配不同規格的電纜檢測需求。其適用場景覆蓋多個領域：一是電網行業的配網電纜運維檢測，可滿足配網中低壓電纜的周期性耐壓、介損排查需求；二是電廠的廠用電纜投產前檢測、運維期故障排查；三是軌道交通行業的高鐵、地鐵供電電纜的交直流耐壓測試、故障定位；四是電纜生產企業的出廠質量檢測，可對成品電纜的絕緣性能、介損參數進行批量核驗；五是電纜安裝公司的項目驗收檢測，符合GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》中對18/30kV及以下電纜的0.1Hz超低頻交流耐壓試驗要求，可直接用于電纜安裝后的交接驗收測試。

HVA34TD超低頻電纜測試系統擁有極強的數據兼容性，完全適配各類企業的數字化管理系統對接需求，首先該設備的配套可視化軟件支持多種通用數據格式導出，包括CSV、PDF、Excel等主流格式，可直接導入企業現有的電力運維管理系統、產品質量管理系統、軌道交通運維平臺等，無需額外進行數據格式轉換；其次設備支持USB、藍牙兩種數據傳輸方式，既可以通過有線方式快速導出批量測試數據，也可以在戶外作業場景下通過藍牙無線傳輸數據至移動端設備，適配不同場景的數據傳輸需求；第三該設備的測試數據字段完全符合電網、軌道交通、電纜生產企業的系統數據標準，包括測試時間、被測電纜編號、試驗電壓、加壓時長、泄漏電流、絕緣電阻值等所有核心字段，可直接匹配現有系統的數據庫字段要求，無需進行二次開發即可完成對接，既滿足B端企業的數字化運維、質量管控的系統對接需求，也滿足G端電網、軌道交通單位的數字化建設、政務系統對接的要求，所有測試數據可直接作為運維檔案、質量檔案存入系統，實現全生命周期的電纜數據管理。

HVA34TD超低頻電纜測試系統主要針對中低壓電纜檢測需求設計，適配多個行業的電纜運維、檢測、驗收?qǐng)鼍?。電力行業可用于配電網10kV及以下等級電纜的投運前驗收試驗、運行中電纜的年度預防性絕緣檢測、故障電纜的缺陷定位排查，滿足電網企業的日常運維檢測需求；核工業領域可用于核電廠廠區內非核級中低壓供電電纜的定期絕緣性能篩查，確保供電系統穩定性；水務與環保行業可用于供水泵站、污水處理廠、垃圾焚燒廠等場所的動力電纜、信號電纜的絕緣檢測，規避潮濕環境下電纜絕緣老化引發的生產事故；軌道交通行業可用于地鐵、輕軌、有軌電車沿線的低壓供電電纜、信號控制電纜的定期巡檢，保障公共交通運行安全；工礦企業可用于生產車間、倉儲園區的配電電纜日常檢測，降低停電停產風險。針對G端用戶場景，該設備可滿足市政部門城市路燈電纜的巡檢、國有產業園配電系統的驗收檢測、應急管理部門的工業用電安全排查等多類政務檢測需求，同時適配各類第三方檢測機構的電纜檢測服務場景，便攜設計尤其適合野外、高空、狹小空間等特殊作業場景的檢測作業。

HVA34TD超低頻電纜測試系統可覆蓋額定電壓U0/U為18/30kV及以下的所有類型電力電纜的測試需求，具體包括：第一類是配網中低壓電纜，包括10kV、20kV、30kV電壓等級的交聯聚乙烯絕緣電力電纜、聚氯乙烯絕緣電力電纜，適配配網架空線入地后的電纜運維檢測需求；第二類是軌道交通供電電纜，包括高鐵、地鐵的10kV、27.5kV牽引供電電纜、動力照明電纜，可滿足長距離沿線電纜的測試需求；第三類是電廠專用電纜，包括電廠內部的中低壓供電電纜、控制電纜的絕緣測試；第四類是特種用途電纜，包括礦山、化工等場景使用的阻燃、耐火類中低壓電力電纜。從測試參數范圍來看，該設備最大支持10μF電容負載的電纜測試，對應常規10kV交聯電纜的測試長度可達15km以上，完全可滿足絕大多數場景的長距離電纜測試需求；同時支持0.1Hz標準超低頻測試頻率，完全符合GB50150-2016的測試要求，測試結果的權威性和準確性得到行業廣泛認可。

HVA34TD超低頻電纜測試系統作為專業的超低頻電纜檢測設備，應用場景覆蓋電力行業全鏈路的電纜檢測需求，第一類是電網運維場景，適配電網公司配網電纜的日常運維巡檢、季度/年度絕緣性能評估、故障后快速檢測定位，可幫助運維人員快速排查電纜絕緣劣化、外護套破損等隱患，降低配網停電風險；第二類是電廠檢測場景，可用于電廠內部供電電纜的交接試驗、定期絕緣測試、環境評估，保障電廠供電系統的穩定運行；第三類是軌道交通運維場景，適配高鐵、地鐵沿線供電電纜的巡檢、故障排查，可滿足長距離、多點位的連續檢測需求；第四類是電纜生產場景，可用于電纜廠18/30kV及以下電壓等級電纜的出廠耐壓測試、絕緣性能抽檢，保障出廠產品的質量達標；第五類是電纜安裝場景，適配電纜安裝公司的電纜敷設后交接試驗、絕緣性能驗收，確保新敷設電纜符合投運標準。同時該設備還可用于電纜故障的精準定位，幫助作業人員快速鎖定故障點位，減少故障排查的時間成本。

電網配網運維巡檢場景下，HVA34TD超低頻電纜測試系統可解決當前行業存在的多個核心痛點，首先是傳統工頻耐壓測試設備體積大、重量大，難以在配網復雜的現場環境搬運，HVA34TD作為超低頻測試設備本身具備體積小、便攜的特點，同時集成多類測試功能，運維人員僅需攜帶一臺設備即可完成耐壓測試、絕緣評估、故障定位、外護套測試所有作業，無需攜帶多臺不同功能的設備，大幅降低現場作業的負擔；其次是傳統設備帶載能力有限，無法測試長距離配網電纜，HVA34TD最大10μF的帶載電容可支持最長15km以上的10kV配網電纜測試，完全覆蓋當前配網電纜的長度范圍；第三是傳統設備連續作業能力差，大規模巡檢時需要頻繁停機散熱，HVA34TD支持無限制連續運行，可全天連續作業無需停機，大幅提升巡檢效率，尤其適合配網大面積巡檢、迎峰度夏前專項排查等時間緊、任務重的作業場景；第四是傳統設備的數據處理能力弱，需要人工記錄整理數據，HVA34TD可自動生成標準化測試報告，數據可直接導入配網運維管理系統，大幅降低運維人員的文案工作負擔，提升巡檢數據的管理效率。

HVA34TD超低頻電纜測試系統的核心技術參數處于行業領先水平，具體參數包括：輸入電壓支持100-240V 50/60Hz寬幅適配，輸出模式覆蓋0-34kV峰值正弦波、±0-34kV直流、0-34kV方波，輸出電流最大可達60mA，輸出頻率范圍0.01Hz-0.1Hz，步進0.01Hz，最大輸出負載可達10μF，介質損耗測試負載范圍覆蓋500pF-10μF，絕緣護套測試電壓最高10kV，動作電流范圍0.1mA-5.0mA，設備重量僅39kg，防護等級達到IP67，運行環境溫度范圍-10℃到+50℃，存放溫度范圍-25℃到+70℃。相比同類型超低頻電纜測試設備，其性能優勢十分突出：一是測試覆蓋能力更強，最大10μF的負載支持可測試更長距離的中低壓電纜，60mA的最大輸出電流可大幅縮短單根電纜的測試時長，提升檢測效率；二是連續運行能力更強，不存在同類設備連續運行1小時需停機散熱2小時的限制，可支持長時間批量電纜檢測作業；三是便攜性更強，39kg的重量是目前全球同規格（峰值34kV、集成耐壓與介損測試）電纜測試設備中最輕的，搭配IP67防水堅固外殼，無需額外運輸箱即可直接奔赴現場作業，適配戶
