使用康高特HVA40-5 VLF高壓檢測裝置開展檢測作業時，需嚴格遵循高壓試驗相關規范和設備使用要求，重點注意以下事項：一是試驗前的準備工作，首先要確認被測設備的電壓等級、絕緣類型，選擇符合規程要求的試驗電壓、試驗頻率和耐壓時長，試驗前必須斷開被測設備與其他運行設備的所有連接，對被測設備進行充分放電，放電時長不少于3分鐘，避免殘余電荷對檢測結果造成影響，同時要清理被測設備的表面污漬、積水，保持表面干燥清潔，避免表面泄漏電流影響局放檢測精度；二是試驗環境要求，作業環境溫度需在-20℃至+55℃之間，相對濕度≤85%無凝露，避免在雨雪、雷電天氣下開展戶外作業，作業區域需設置安全警示標識，保持與帶電設備的安全距離，試驗過程中作業人員與高壓輸出端的安全距離不小于2m；三是試驗操作要求，接線完成后需先檢查接線正確性，確認接地可靠后再開機升壓，升壓過程需勻速緩慢升壓，避免電壓驟升對被測設備造成沖擊，試驗過程中如果出現擊穿、明顯局放超標等情況，需立即降壓、斷電、放電后再進行檢查；四是數據記錄要求，試驗過程中需同步記錄環境溫度、濕度、被測設備參數、試驗電壓、耐壓時長、局放數據等信息，確保檢測數據的可追

康高特HVA40-5 VLF高壓檢測裝置的投入回報（ROI）主要體現在成本節約、效率提升、風險降低三個維度，非常適合B端電力運維企業、工業企業以及G端國有單位采購使用。首先是采購成本節約，該設備集成了超低頻高壓發生器、局部放電檢測儀兩大核心設備的功能，無需單獨采購局放檢測設備，相比單獨采購兩套設備的采購成本降低35%以上，同時設備無需專用配套設施，普通AC220V電源即可供電，不需要額外投入配套設施成本；其次是作業效率提升，該設備重量輕、便于搬運，2名作業人員即可完成現場操作，相比傳統工頻設備需要4-5人配合吊裝的作業模式，人工成本降低50%以上，一次接線即可完成耐壓和局放兩項檢測，作業效率提升50%以上，電力運維企業采購該設備后，每年可多承接40%以上的檢測項目，營收能力顯著提升；第三是風險降低帶來的成本節約，超低頻試驗不會對完好絕緣造成損傷，可避免傳統工頻試驗導致的設備絕緣損壞，單臺高價值設備的損壞賠償成本即可覆蓋設備的采購成本，同時高精度的局放檢測功能可提前識別隱性絕緣缺陷，避免設備運行過程中發生擊穿、停電等事故，工業企業可減少非計劃停機帶來的生產損失，電網、市政等G端用戶可降低

使用HVA40-5 VLF高壓檢測裝置開展高壓電機絕緣檢測的操作流程如下：第一步，完成前期準備，斷開被試高壓電機的所有外部接線，對電機定子繞組、外殼進行充分放電，放電時長不低于5分鐘，清理電機接線端的灰塵、油污，確保接線端絕緣良好；第二步，完成設備接線，將HVA40-5 VLF高壓檢測裝置的高壓輸出端連接至被試電機的定子繞組，將設備的接地端可靠連接至電機外殼和現場接地網，確保接地電阻不超過4Ω；第三步，設置試驗參數，根據被試電機的額定電壓、所屬行業的試驗標準，選擇對應的輸出頻率（通常選擇0.1Hz），設置試驗電壓為電機額定電壓的1.5倍，設置試驗時長為1分鐘，同時開啟介損測量、局部放電測量功能；第四步，啟動試驗，點擊設備的啟動按鈕，設備會自動勻速升壓至設定電壓，到達設定時間后自動降壓，降壓完成后自動對被試設備放電；第五步，讀取數據，試驗結束后從設備界面讀取耐壓試驗結果、介損數值、局放數據，完成檢測記錄。注意事項包括：試驗前必須確認被試設備已完全斷開所有外部電源，且充分放電；試驗區域必須設置安全隔離區域，避免無關人員進入；環境相對濕度大于85%、氣溫低于-20℃時不建議開展試驗；試驗電壓

康高特HVA40-5 VLF高壓檢測裝置相比傳統工頻耐壓裝置，在檢測效果、便攜性、作業效率等方面均有顯著優勢。首先是檢測安全性更高，傳統工頻耐壓試驗采用50Hz工頻電壓，試驗過程中絕緣介質的損耗大，容易對完好的絕緣層造成不可逆的熱損傷，而超低頻0.1Hz電壓下，絕緣介質的損耗僅為工頻條件下的1/500，試驗過程不會對完好絕緣造成額外損傷，非常適合老舊電纜、高價值核心設備的耐壓檢測，可有效降低試驗導致的設備損壞風險；其次是便攜性更強，同電壓等級的工頻耐壓裝置重量普遍在200kg以上，需要吊裝設備配合才能移動，而HVA40-5 VLF高壓檢測裝置整機重量?jī)H為35kg，2名作業人員即可搬運，非常適合城市地下管廊、山區輸電線路、地鐵隧道等空間受限、交通不便的場景作業；第三是功能集成度更高，傳統工頻耐壓裝置僅能完成耐壓試驗，需要額外搭配局放儀才能開展局部放電檢測，而該設備集成了耐壓試驗和局放檢測兩大功能，一次接線即可完成兩項檢測，作業效率相比傳統設備提升50%以上，單臺設備即可滿足全場景絕緣檢測需求；第四是適配場景更廣，該設備支持多頻率切換，可適配小容量的變壓器、大容量的長距離電纜等不同類型的被

HVA40-5 VLF高壓檢測裝置具備完善的系統對接能力，可適配不同行業用戶的現有信息化管理系統需求。通信協議方面，該設備原生支持Modbus-RTU、IEC 61850、MQTT等多種行業通用通信協議，可直接對接電力行業的PMS生產管理系統、智能電網運維平臺，核工業的設備健康管理系統，軌道交通的牽引供電綜合監控系統，水務環保行業的泵站智能運維系統等，檢測數據可實時自動上傳至對應平臺，無需額外的二次開發。數據格式方面，設備本地存儲的檢測數據支持CSV、XML、JSON等多種通用格式導出，可兼容Windows、Linux、國產操作系統等不同系統的上位機軟件，也可直接導入企業的設備管理臺賬系統，實現檢測數據的統一歸檔與分析。針對G端國有單位的國產化適配要求，該設備完全兼容國產麒麟、統信等操作系統，支持對接政務公共設備管理平臺，滿足政府采購的國產化適配要求；針對B端工礦企業用戶，該設備可對接企業的MES生產管理系統、設備運維管理系統，實現檢測數據與生產調度數據的聯動，為生產計劃調整、設備運維安排提供數據支撐。

康高特HVA40-5 VLF高壓檢測裝置針對核工業的特殊檢測要求進行了專項優化，在核工業電氣設備檢測場景中具備顯著的應用優勢。首先是低損傷檢測特性符合核工業要求，核級電氣設備的造價高、更換難度大，要求檢測過程不能對完好絕緣造成損傷，該設備采用的超低頻耐壓技術，試驗過程中絕緣介質損耗極低，不會對核級電纜、核級電機、核級變壓器的完好絕緣造成額外損傷，可大幅降低試驗導致的設備損壞風險；其次是抗干擾能力強，核島周邊存在較強的輻射干擾和電磁干擾，普通檢測設備容易出現數據漂移、精度下降的問題，該設備的電磁兼容性能符合GB/T 17626的最高等級要求，經過專項抗輻射干擾優化，在核島周邊高干擾環境下仍可保持檢測精度穩定，局放檢測靈敏度仍可保持在5pC以內，檢測結果的可靠性強；第三是符合核工業檢測標準，設備的檢測方法、數據精度完全符合EJ/T 1039《核電廠電氣設備預防性試驗規程》的相關要求，檢測報告可作為核電廠設備運維的合規依據，無需額外進行校準驗證即可投入使用；第四是便攜性適配核工業場景，核電廠的檢測區域空間受限，大型設備無法進入，該設備重量?jī)H35kg，可輕松進入狹窄的核島車間、電纜廊道開展檢測

康高特HVA40-5 VLF高壓檢測裝置具備完善的系統對接能力，可滿足各類用戶的數字化運維需求。設備內置工業級通信模塊，支持Modbus RTU、TCP/IP等通用工業通信協議，可直接對接各類第三方管理平臺：對于電力行業用戶，可直接對接電網公司PMS生產管理系統、電力運維企業的巡檢管理平臺，檢測數據可實時上傳至平臺，自動匹配對應設備的臺賬信息，無需人工二次錄入數據；對于G端國有單位用戶，可對接政府采購項目的溯源管理平臺、市政智慧城市的電力監控平臺，檢測數據全程留痕，不可篡改，可滿足項目審計、數據溯源的要求；對于工業企業用戶，可對接企業的EAM設備資產管理系統，自動生成設備絕緣性能臺賬，為設備全生命周期管理提供數據支撐。同時，設備內置報告生成模塊，可根據檢測數據自動生成符合GB、DL、IEC等標準格式的檢測報告，報告內容包含試驗電壓、耐壓時長、局放信號曲線、缺陷判定結果等核心信息，無需人工整理數據，可直接作為項目驗收、設備運維的合規依據。設備還支持本地?cái)?shù)據存儲，最多可存儲10000條檢測記錄，無網絡環境下也可正常保存數據，網絡恢復后自動同步上傳，可適應各類無網絡的戶外作業場景。

康高特HVA40-5 VLF高壓檢測裝置的適配場景覆蓋電力、核工業、水務、環保、軌道交通五大核心行業，可滿足不同場景的絕緣檢測需求。在電力行業，可用于10kV、35kV輸配電電纜的交接驗收試驗、年度預防性試驗，配網變壓器、柱上開關的絕緣性能檢測，以及分布式光伏并網設備的耐壓檢測，適配電網公司運維部門、電力工程建設單位、售電企業的日常檢測需求；在核工業領域，可用于核島周邊核級電纜、核級電機、核級變壓器的絕緣性能檢測，滿足核工業低損傷檢測的特殊要求；在水務行業，可用于污水處理廠、自來水廠的潛水泵、地下供電電纜、高壓曝氣設備的絕緣檢測，適配潮濕、高腐蝕的作業環境；在環保行業，可用于廢氣處理高壓靜電設備、危廢處置廠區高壓供電系統的絕緣故障排查；在軌道交通行業，可用于地鐵、市域鐵路的牽引變電所設備、接觸網供電電纜的運維檢測。除此之外，該設備還可用于大型制造業工廠的高壓電動機、自備電站設備的日常絕緣巡檢，以及市政部門的城市地下管廊電力艙電纜的驗收檢測。

HVA40-5 VLF高壓檢測裝置的核心技術參數完全符合國內國際行業檢測要求，具體參數如下：輸出電壓范圍為0~40kV峰值，支持連續平滑調節，輸出波形可選擇余弦方波、正弦波兩種模式，輸出頻率覆蓋0.02Hz、0.05Hz、0.1Hz三個檔位，負載能力分別為0.1Hz下最大11μF、0.05Hz下最大22μF、0.02Hz下最大55μF，可適配不同容值的被試設備檢測需求。測量精度方面，電壓測量精度為±1%讀數±0.5%滿量程，介損測量精度為±0.5%+0.0005，局部放電檢測靈敏度可達5pC，時間測量誤差不超過±0.1%。設備工作環境溫度范圍為-20℃~+50℃，相對濕度適配范圍為10%~90%無凝露，主機防護等級為IP40，高壓輸出端防護等級為IP65，可適應多數野外、工業現場的作業環境。該設備的測量精度滿足DL/T 849.4、IEC 60270等國內外標準的要求，檢測數據可直接作為高壓設備絕緣性能判定的依據，適配電力、核工業、軌道交通等多個行業的檢測精度需求。

用HVA40-5 VLF高壓檢測裝置開展電力電纜耐壓試驗，相比傳統工頻耐壓試驗裝置有多重應用優勢。首先是試驗等效性高，0.1Hz超低頻高壓試驗的絕緣擊穿等效性與工頻耐壓試驗完全一致，按照DL/T 1576標準要求，35kV及以下交聯聚乙烯電纜采用0.1Hz 3U0耐壓15分鐘的試驗方法，對絕緣缺陷的檢出率與工頻耐壓試驗持平，可完全替代工頻耐壓用于電纜交接、預防性試驗；其次是設備便攜性強，同等40kV輸出等級下，HVA40-5 VLF高壓檢測裝置的體積僅為工頻諧振耐壓裝置的1/10，重量不到工頻裝置的1/8，無需復雜的組裝調試，單人即可完成搬運和現場接線，特別適合城市配網電纜、井下電纜、山區線路電纜等復雜場景的現場作業；第三是檢測維度更豐富，該設備在開展耐壓試驗的同時，可同步測量電纜絕緣的介損因數、局部放電信號，一次性完成多維度絕緣性能評估，無需更換多臺檢測設備，大幅提升檢測效率，降低企業的設備采購成本，提升投資回報率；第四是對絕緣的損傷更小，超低頻試驗的作用時間短，不會對完好絕緣造成累積性損傷，不會降低電纜的正常使用壽命，適合在運電纜的定期巡檢場景。

康高特HVA40-5 VLF高壓檢測裝置完全可以滿足10kV、35kV電壓等級電力電纜的耐壓檢測需求，是電纜交接試驗、預防性試驗的專用設備。根據電力行業試驗規程要求，10kV交聯聚乙烯電纜的0.1Hz VLF交接試驗電壓為2U0+1kV，即17kV，預防性試驗電壓為1.5U0，即12kV；35kV交聯聚乙烯電纜的0.1Hz VLF交接試驗電壓為2U0，即41.4kV，常規預防性試驗電壓為1.5U0，即31kV，HVA40-5的最高輸出電壓為40kV，可完全覆蓋10kV全場景試驗需求和35kV電纜的預防性試驗需求，適配國內絕大多數電纜運維檢測項目的要求。使用該設備進行電纜檢測時，可根據電纜長度、類型自動匹配最優輸出頻率，1km以內的短距離電纜選擇0.1Hz頻率，1-3km的中距離電纜選擇0.05Hz頻率，3km以上的長距離電纜選擇0.02Hz頻率，試驗過程中同步監測局部放電信號，可精準識別電纜中間接頭、終端頭的隱性絕緣缺陷，避免傳統耐壓試驗只測擊穿不檢測隱性缺陷的問題。該設備目前已廣泛應用于電網公司配網電纜運維、市政管廊電纜驗收、工業廠區內部電纜檢測等場景，檢測結果的準確性得到了行業的普

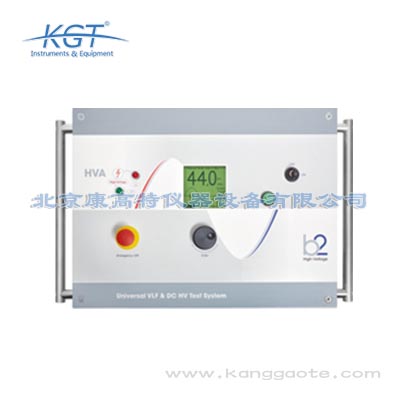

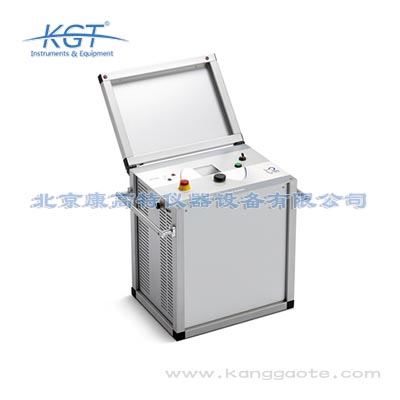

康高特HVA40-5 VLF高壓檢測裝置是一款面向中低壓電力設備絕緣性能檢測的專用工業檢測設備，核心采用超低頻0.1Hz高壓發生技術，集成耐壓試驗、局部放電在線監測兩大核心功能，可精準識別電力設備的絕緣老化、局部缺陷、隱性故障等問題。該設備的核心功能包括：一是0-40kV連續可調超低頻高壓輸出，可滿足35kV及以下電壓等級各類電力設備的耐壓試驗需求，電壓精度控制在±2%以內，檢測結果可靠性強；二是高精度局部放電監測功能，檢測靈敏度可達5pC，可在耐壓試驗過程中同步捕捉絕緣缺陷產生的局放信號，精準定位故障位置，無需額外搭配局放檢測設備；三是多頻率適配功能，支持0.02Hz、0.05Hz、0.1Hz三種輸出頻率切換，可適配不同容量、不同類型的被測設備，包括交聯聚乙烯電纜、油紙電纜、發電機定子繞組、電力變壓器、高壓電動機等。相比傳統工頻耐壓設備，該裝置體積僅為同等級工頻設備的1/5，重量更輕，非常適合現場移動檢測場景，廣泛應用于電力、核工業、水務、環保、軌道交通等多個行業的設備驗收、運維檢測、故障排查等工作中。

HVA40-5 VLF高壓檢測裝置的應用場景覆蓋電力、核工業、軌道交通、水務、環保、工礦制造等多個行業，可適配不同場景的高壓設備檢測需求。在電力行業，可用于電網公司配網10kV、35kV交聯電纜的交接試驗、年度預防性試驗，發電企業的發電機定子繞組、升壓站高壓設備的絕緣檢測；在核工業領域，可用于核島、常規島輔助電力系統的高壓電纜、電機、互感器的定期絕緣性能篩查，適配核工業現場強電磁干擾、高輻照的特殊作業環境；在軌道交通行業，可用于城市地鐵、城際鐵路的牽引供電系統高壓電纜、車載高壓電機、牽引變電所GIS設備的絕緣檢測；在水務行業，可用于自來水廠、污水處理廠的高壓泵站電機、供電電纜的絕緣性能排查；在環保行業，可用于垃圾焚燒發電、生物質發電項目的高壓電氣設備的交接與運維檢測。針對B端工礦企業用戶，可用于廠區配電室高壓設備、生產車間大型高壓電機的日常巡檢；針對G端電網、市政公用事業單位，可用于公共供電網絡、市政基礎設施高壓設備的定期安全排查。

康高特HVA40-5 VLF高壓檢測裝置的設計、生產、檢測全過程嚴格遵循國內外各類行業標準，可滿足各領域的合規性檢測要求。在通用高壓試驗標準層面，符合IEC 60270《高壓試驗技術 局部放電測量》、GB/T 16927《高電壓試驗技術》的相關要求，檢測方法和數據精度完全符合國際通用標準；在電力行業標準層面，符合DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》、GB/T 3048.14《電線電纜電性能試驗方法 第14部分：電壓試驗》的要求，可直接用于電力系統的電纜交接試驗、預防性試驗，檢測報告可作為電網項目驗收的合規依據；在核工業標準層面，符合EJ/T 1039《核電廠電氣設備預防性試驗規程》的相關要求，可滿足核級電氣設備的檢測合規性要求；在軌道交通標準層面，符合TB/T 3353《軌道交通 牽引供電設備試驗規則》的相關要求，適配軌道交通行業的檢測標準。所有標準符合性均經過權威檢測機構驗證，可滿足政府采購、國有單位項目的準入要求，無需額外進行標準適配即可投入各類合規檢測項目使用。

HVA40-5 VLF高壓檢測裝置是一款專門用于高壓電氣設備絕緣性能檢測的超低頻高壓測試設備，核心功能涵蓋0.1Hz系列超低頻耐壓試驗、絕緣介質損耗因數測量、局部放電檢測三大核心檢測能力，可同時完成多維度絕緣缺陷的篩查與定位。該設備輸出電壓峰值支持0~40kV連續可調，輸出頻率可根據被試設備類型選擇0.1Hz、0.05Hz、0.02Hz三個檔位，最大負載電容在0.1Hz檔位下可達11μF，可覆蓋10kV、35kV電壓等級的交聯聚乙烯電纜、高壓旋轉電機、GIS組合電器、互感器等多種高壓設備的檢測需求。不同于傳統工頻高壓檢測設備，HVA40-5 VLF高壓檢測裝置采用模塊化設計，整體體積小、重量輕，適配野外、井下、廠房等多種現場作業場景，既可以用于電力、核工業、軌道交通、水務、環保等行業的新設備交接試驗，也可用于在運設備的年度預防性試驗、故障后絕緣性能排查等場景，能夠精準識別絕緣老化、局部擊穿前兆、受潮等多種潛在絕緣缺陷，為高壓設備的安全穩定運行提供數據支撐。

政府采購HVA40-5 VLF高壓檢測裝置需要滿足的技術資質要求主要包括以下幾類：第一是型式試驗資質，設備需要通過CNAS認可的第三方權威檢測機構的型式試驗，取得對應的型式試驗報告，報告中的各項參數指標需符合DL/T 849.4、IEC 60270等相關標準的要求，核心參數如輸出電壓范圍、測量精度、負載能力等需滿足招標文件的技術要求；第二是標準符合性資質，設備需要符合國家、行業的強制標準要求，包括電磁兼容標準、安全標準、檢測方法標準等，適配電力、核工業、軌道交通等采購方所屬行業的專項檢測標準，試驗方法、數據精度可滿足行業檢測規范的要求；第三是國產化適配資質，設備需要支持國產操作系統、國產通信協議，可對接政務統一設備管理平臺、行業專屬信息化系統，滿足政府采購的國產化替代要求；第四是性能適配資質，設備的作業環境適應性需符合采購方的現場作業需求，比如高海拔地區采購需要滿足高海拔降額使用要求，核工業采購需要滿足抗輻照、抗強電磁干擾要求，戶外作業采購需要滿足防水、防塵、寬溫適應要求；同時設備的核心功能需覆蓋采購方的檢測場景需求，可適配采購方現有高壓設備的電壓等級、類型，檢測數據可作為設備狀態判定

HVA40-5 VLF高壓檢測裝置的核心技術原理是AC-DC-AC多級電力電子變換，首先將輸入的工頻220V市電整流為直流電壓，再通過IGBT逆變電路將直流電壓逆變?yōu)?.02~0.1Hz的低頻低壓信號，經過超低頻升壓變壓器升壓到設定的試驗電壓，輸出至被試設備，同時設備內置的高精度電壓、電流、局放信號采集單元會實時采集被試設備的反饋信號，通過算法計算得到電壓值、介損因數、局部放電量等參數。它和傳統工頻高壓試驗裝置的區別主要體現在三個方面：第一是體積重量差異，同等40kV輸出等級下，工頻高壓試驗裝置需要搭配大容量諧振電抗器，整體重量通常超過200kg，而HVA40-5 VLF高壓檢測裝置的整機重量?jī)H為25kg左右，便攜性大幅提升，適合現場移動作業；第二是試驗效果差異，工頻耐壓試驗屬于破壞性試驗，容易對完好的絕緣造成累積損傷，縮短被試設備的使用壽命，而HVA40-5 VLF高壓檢測裝置的超低頻試驗屬于非破壞性試驗，對絕緣的損傷極小，適合在運設備的定期巡檢；第三是檢測維度差異，傳統工頻高壓試驗裝置僅能完成耐壓試驗單一功能，無法測量介損、局放參數，而HVA40-5 VLF高壓檢測裝置可同時完成耐

HVA40-5 VLF高壓檢測裝置完全適配核工業場景的高壓設備檢測需求，滿足核工業現場的多項特殊要求。首先是電磁兼容性優異，該設備通過了GB/T 17626系列電磁兼容最高等級試驗，抗靜電放電、抗工頻磁場、抗脈沖群干擾、抗浪涌沖擊等性能均達到工業級最高標準，在核工業現場強電磁干擾環境下仍可保持測量精度穩定，檢測數據誤差不會超出標準允許范圍；其次是適配輻照環境要求，設備核心元器件均采用抗輻照等級元器件，可在核島周邊低劑量輻照環境下長期穩定運行，不會因輻照影響出現元器件損壞、精度漂移等問題；第三是試驗過程無額外干擾，設備采用全屏蔽設計，高壓輸出端、信號采集端均設置多重屏蔽層，試驗過程中不會產生外泄的電磁輻射，不會影響核島內部敏感監測設備、控制設備的正常運行；第四是檢測能力覆蓋核工業全品類高壓設備，可用于核級電纜、核級高壓電機、核級互感器、核級GIS設備的絕緣性能檢測，試驗方法符合核工業電力設備預防性試驗規程的要求，檢測數據可作為核工業高壓設備絕緣狀態判定的合規依據，適用于核島、常規島、輔助配套設施的高壓設備交接試驗、定期預防性試驗、故障排查等多種場景。

HVA40-5 VLF高壓檢測裝置的設計、生產、檢測全流程嚴格遵循國內國際相關標準，完全滿足各行業的檢測合規要求。符合的國家標準包括GB/T 3048.8《電線電纜電性能試驗方法 第8部分：交流電壓試驗》、GB/T 17626《電磁兼容 試驗和測量技術》系列標準、GB/T 7354《局部放電測量》；符合的電力行業標準包括DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》、DL/T 1476《電力安全工器具預防性試驗規程》、DL/T 1576《10kV~35kV交聯聚乙烯絕緣電纜超低頻耐壓試驗導則》；符合的國際標準包括IEC 60060-3《高壓試驗技術 第3部分：現場試驗的定義和要求》、IEC 60270《高壓試驗技術 局部放電測量》、IEC 60343《高壓電機絕緣試驗導則》；同時還符合能源行業標準NB/T 42077《超低頻介損測試儀技術條件》、軌道交通行業TB/T 3353《軌道交通 牽引供電設備試驗規程》等細分領域的標準要求。該設備的標準符合性完全滿足G端電網、核工業、市政、軌道交通等國有單位的采購合規要求，也可適配B端民營發電、工礦企業的內部

康高特HVA40-5 VLF高壓檢測裝置的核心技術參數完全符合工業級高精度檢測要求，具體參數如下：一是輸出性能參數，額定輸出電壓范圍0-40kV連續可調，電壓測量精度≤±2%，輸出波形為純正正弦波，波形畸變率≤3%，支持0.02Hz、0.05Hz、0.1Hz三種輸出頻率切換，適配負載電容范圍為0.1μF-10μF，可覆蓋35kV及以下電壓等級所有常見電力設備的負載容量需求；二是局部放電檢測參數，局放檢測靈敏度≤5pC，可識別最小5pC的局放信號，局放測量范圍為5pC-10000pC，可滿足各類絕緣缺陷的檢測需求；三是環境適配參數，設備工作溫度范圍為-20℃至+55℃，存儲溫度范圍為-40℃至+70℃，工作環境相對濕度≤85%無凝露，整機防護等級為IP54，可適應戶外雨雪、沙塵等復雜作業環境，無需額外搭建防護棚即可開展現場檢測；四是供電與功耗參數，設備支持AC220V±10%市電供電，額定功耗≤2.5kW，普通民用供電線路即可滿足供電需求，無需專用高壓供電線路。上述參數均經過第三方權威機構檢測驗證，檢測數據的準確性和設備的環境適應性均達到行業領先水平。
