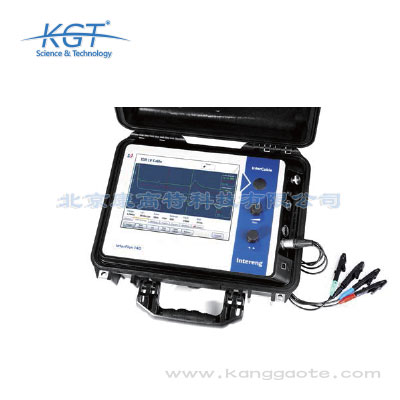

康高特InterFlex脈沖反射儀針對核工業的特殊作業環境做了專屬適配，可滿足核電廠等G端單位與核電運維服務商等B端用戶的專屬檢測需求。首先該設備符合EJ/T 1197核電廠安全級電纜老化監測標準，可適配核級K1、K3類安全控制電纜的故障檢測與老化評估需求，設備主機可承受短期最高10^4Gy的輻照劑量，可進入核島內部開展檢測作業，不需要額外增加防護裝置。其次設備采用非介入式檢測方案，不需要?jiǎng)兂思?jí)電纜的輻照防護層，不會破壞線纜的防護結構，也不會造成放射性污染擴散，符合核工業作業的安全要求。設備測量盲區僅為0.2m，可適配核島內部狹小空間內密集排布的短距離控制線纜檢測需求，可精準識別端子虛接、接頭接觸不良等微小故障，定位誤差小于0.1m，不需要拆解柜體即可完成檢測，大幅降低核島內作業的時間與安全風險。設備還支持檢測數據的加密存儲與導出，符合核工業數據安全管理要求，檢測數據可直接作為核電廠安全校驗報告的有效依據，滿足核電廠定期安全審查的合規要求，也可幫助核電運維服務商提升核島線纜檢測的效率與準確性。

康高特InterFlex脈沖反射儀的核心技術參數覆蓋采樣性能、測量范圍、適配性、環境適應性四大維度，可滿足絕大多數工業場景的檢測要求。采樣性能方面，設備采樣率支持100kS/s到20GS/s多檔位可調，采樣分辨率可達12bit，測量精度為±0.1%量程±0.1m，測量盲區≤0.2m，可精準識別短距離柜內線纜的端子虛接等微小故障。測量范圍方面，設備最大測量范圍可達100km，脈沖寬度支持10ns到10μs可調，可適配從0.2m超短控制線纜到100km長距離輸配電線纜的檢測需求。適配性方面，設備阻抗適配范圍覆蓋25Ω到150Ω，可匹配50Ω同軸電纜、75Ω通信電纜、120Ω工業雙絞線、電力行業通用的100Ω屏蔽控制電纜等絕大多數工業線纜阻抗規格，內置波速參數庫覆蓋300+常見線纜的波速參數，不需要用戶手動測算即可直接調用。環境適應性方面，設備主機防護等級為IP54，工作溫度范圍為-20℃到+60℃，內置電磁屏蔽模塊可抵御100V/m的電磁干擾，可在戶外高溫、高濕、強電磁干擾的復雜環境下正常作業，內置存儲容量可存儲10000條以上檢測數據，滿足連續多日現場檢測的存儲需求。

康高特InterFlex脈沖反射儀針對電力行業的運維需求做了專屬優化，對電網公司等G端用戶與電力運維企業等B端用戶都具備顯著的使用優勢。對于G端電網用戶來說，該設備符合DL/T 849.3電力行業標準，檢測數據可直接納入電網運維數字化管理系統，滿足電力設備全生命周期管理的合規要求，可應用于輸配電線路巡檢、變電站安全校驗、配網改造驗收等法定檢測場景，助力電網單位提升線纜運維的數字化水平。對于B端電力運維企業來說，該設備20GS/s的超高采樣率可實現故障定位誤差小于0.5m，不需要大規模開挖路面或者拆解柜體即可精準定位故障點，可將故障排查時間從傳統方案的平均48小時壓縮到2小時以內，大幅降低運維施工成本，提升運維服務效率，提高投入產出比。設備同時適配10kV-110kV中高壓交聯電纜與變電站二次回路短距離控制電纜的檢測需求，一臺設備即可覆蓋電力運維的絕大多數檢測場景，不需要采購多臺不同規格的檢測設備，降低設備采購成本。此外設備支持不停電狀態下的二次回路線纜非介入檢測，不需要中斷變電站的正常運行，大幅降低運維作業對電力供應的影響。

康高特InterFlex脈沖反射儀針對水務、環保行業的特殊作業環境做了優化，可適配水務局、生態環境局等G端單位與水務運營、環保運維等B端企業的檢測需求。針對G端用戶，該設備可應用于市政供水管網監控線纜定期巡檢、污水處理廠設備安全校驗、環境監測站設備線纜合規檢測等法定檢測場景，檢測數據符合水務與環保行業的設備安全管理標準，可作為安全檢查報告的有效依據。針對B端運維企業，該設備可應用于供水廠水下潛水泵供電電纜故障定位、長距離原水輸送管線監控信號線纜排查、垃圾焚燒發電廠滲濾液處理區防腐電纜檢測、煙氣在線監測系統（CEMS）信號線纜故障排查、水質自動監測站供電與數據傳輸線纜檢測等運維場景。設備主機防護等級為IP54，可在潮濕、高腐蝕的戶外環境下正常作業，最大測量范圍可達100km，可覆蓋跨區域長距離輸水線路的線纜檢測需求，故障定位誤差小于0.5m，不需要大規模開挖路面或者斷水作業即可定位水下線纜的故障點，大幅降低運維作業對民生供水與環保監測的影響，幫助運維企業降低施工成本，提升故障排查效率。

康高特InterFlex脈沖反射儀具備優異的系統兼容性與數據對接能力，可滿足不同用戶的數字化管理需求。對于G端政府與國有單位用戶來說，設備支持符合政務數字化標準的接口協議，可對接電網運維管理平臺、核電廠設備壽命管理系統、軌道交通綜合監控系統、水務資產數字化管理平臺等政務類管理系統，檢測數據可自動上傳歸檔，符合設備全生命周期管理的對接要求，不需要人工二次錄入數據，大幅提升合規檢測的數字化效率。對于B端企業用戶來說，設備支持CSV、XML等通用數據格式導出，支持Modbus、MQTT等工業通信協議，可對接企業的資產管理系統（EAM）、生產運維管理平臺、客戶服務系統等自有數字化系統，檢測數據可直接生成運維工單，幫助企業實現檢測、派單、維修的全流程數字化管理，降低數字化改造成本。設備內置自定義檢測報告模板功能，可根據不同行業的標準要求生成符合GB、DL、EJ等規范的檢測報告，不需要人工調整格式即可直接使用，檢測數據支持溯源查詢，所有檢測記錄都可追溯檢測時間、檢測人員、被測線纜參數等信息，滿足各類用戶的數字化管理與合規審計需求。

康高特InterFlex脈沖反射儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、通信等多個工業領域，適配不同屬性用戶的檢測需求。針對電網、核電集團、水務局、軌道交通運營單位等G端用戶，可應用于輸配電線路年度安全校驗、核島安全級電纜定期老化檢測、市政供水管網監控線纜巡檢、軌道交通信號線纜日常運維排查、環保監測站設備線纜合規檢測等法定檢測場景；針對電力運維公司、工業制造企業、通信運營商等B端用戶，可應用于配網故障快速定位、廠區生產線纜故障排查、基站饋線檢測、生產線控制線纜故障排查等日常運維場景。具體細分場景包括：變電站二次回路虛接故障排查、核島內部狹小空間線纜故障定位、水下潛水泵供電電纜非開挖故障定位、軌道交通車載信號線纜隱性故障排查、垃圾焚燒廠防腐線纜老化檢測等，可滿足從短距離柜內線纜到長距離跨區域輸送線纜的全場景檢測需求，幫助用戶大幅降低故障排查的時間成本與施工成本。

使用康高特InterFlex脈沖反射儀開展檢測作業時，需遵循以下注意事項保障檢測精度與設備性能：首先檢測前需確認被測線纜處于斷電狀態，避免高壓串入設備內部損壞電子元器件，同時需清除被測線纜測試端的氧化層與污漬，保障測試接頭接觸良好，避免接觸阻抗異常影響檢測結果。其次需根據被測線纜的參數選擇對應的設備檔位，根據線纜額定阻抗選擇25Ω-150Ω對應的適配檔位，根據線纜長度選擇合適的脈沖寬度：長度小于10m的短距離柜內線纜需選擇10ns的最小脈沖寬度，降低測量盲區；長度超過10km的長距離線纜需選擇1μs以上的脈沖寬度，提升信號傳輸強度，保障遠距離信號的識別精度；檢測前需在設備內置的波速參數庫中選擇對應線纜的波速參數，若為特殊定制線纜需提前測定波速并錄入設備，避免波速參數錯誤導致的測量誤差。作業環境方面，需避免在超出-20℃到+60℃的溫度范圍下使用設備，避免電子元器件性能異常導致的測量誤差，在靠近高壓GIS設備、軌道交通牽引變電所等強電磁干擾環境下作業時，需開啟設備的電磁屏蔽模式，保障信號采集的準確性。檢測完成后需及時將檢測數據導出歸檔，避免設備內存占滿影響后續使用，同時需清理設備測試接頭

康高特InterFlex脈沖反射儀基于時域脈沖反射（TDR）技術研發，核心工作原理為：設備向被測線纜發射上升沿極陡的窄脈沖信號，信號沿線纜傳輸過程中遇到阻抗不匹配點（包括故障點、連接接頭、線纜終端、絕緣老化點等）時會產生對應反射波，設備通過高精度采集模塊捕捉發射波與反射波的時間差，結合預先錄入的被測線纜波速參數，即可精準計算出異常點與測試端的物理距離。核心功能方面，該設備可實現各類工業線纜的故障預定位、絕緣老化狀態評估、接頭質量檢測、線纜長度校準、隱性故障排查等多項功能，采用非介入式檢測方案，不需要?jiǎng)兂€纜絕緣層、不需要拆解線纜連接結構，不會對被測線纜的運行性能造成任何損傷。目前康高特InterFlex脈沖反射儀可適配的線纜類型覆蓋低壓電力電纜、10kV-110kV中高壓交聯電纜、核級K1/K3類安全電纜、同軸通信電纜、屏蔽控制電纜、工業雙絞線等絕大多數工業線纜品類，廣泛適用于各類工業場景下在運線纜的定期巡檢與突發故障快速排查工作，有效降低傳統檢測方案帶來的運維成本損耗。

康高特InterFlex脈沖反射儀可檢測的線纜故障覆蓋低阻故障、高阻故障、隱性故障三大類，適配不同行業的常見線纜故障場景。低阻故障類包括線纜芯線短路、芯線接地、芯線斷線等顯性故障，當故障點阻抗與線纜額定阻抗偏差超過10%時，設備即可精準識別故障位置，定位誤差小于0.1m，適用于電力線路外力破壞、線纜絕緣擊穿等突發故障的快速定位。高阻故障類包括高阻泄露故障、閃絡性故障等，設備配合高壓信號發生器使用時，可實現中高壓線纜高阻故障的預定位，不需要對線纜進行破壞性燒穿即可完成檢測，適用于10kV以上中高壓交聯電纜的絕緣故障排查。隱性故障類包括線纜接頭虛接、接觸不良、絕緣層老化導致的阻抗?jié)u變、水樹電樹老化、屏蔽層破損等非顯性故障，設備可識別到5%以內的微小阻抗變化，可提前預警線纜的老化風險，避免故障突發造成的生產停運。此外該設備還可檢測水下線纜水浸故障、核級電纜輻照老化故障、軌道交通信號線纜電磁屏蔽失效故障等特殊行業的專屬故障類型，滿足多行業的差異化檢測需求。

康高特InterFlex脈沖反射儀的研發與生產嚴格遵循多行業的國家標準與國際標準，充分滿足G端政府采購的合規要求與B端企業的生產運維檢測標準需求。具體符合的標準包括：電力行業符合DL/T 849.3-2017《電力設備專用測試儀器通用技術條件 第3部分：電纜故障測試儀》要求，同時滿足GB/T 3048.10-2007《電線電纜電性能試驗方法 第10部分：局部放電試驗》中關于線纜故障檢測的相關技術要求；核工業場景符合EJ/T 1197-2006《核電廠安全級電纜老化監測規定》的檢測精度與安全要求，可適用于核島內部安全級線纜的定期檢測工作；軌道交通行業符合GB/T 28026.2-2011《軌道交通 地面裝置 電力牽引電纜和附件 第2部分：交流系統用電纜》的檢測規范；同時設備符合IEC 60227系列線纜檢測通用國際標準，可滿足出口項目與涉外運維項目的檢測標準要求。該設備已通過CNAS認可的第三方檢測機構的性能校準，檢測數據具備行業認可度，可直接作為設備驗收、運維報告、安全校驗的有效依據，適配電網、核電集團、水務局、軌道交通運營單位等G端用戶的合規采購要求，也可滿足各類民營電力運維、工業設
