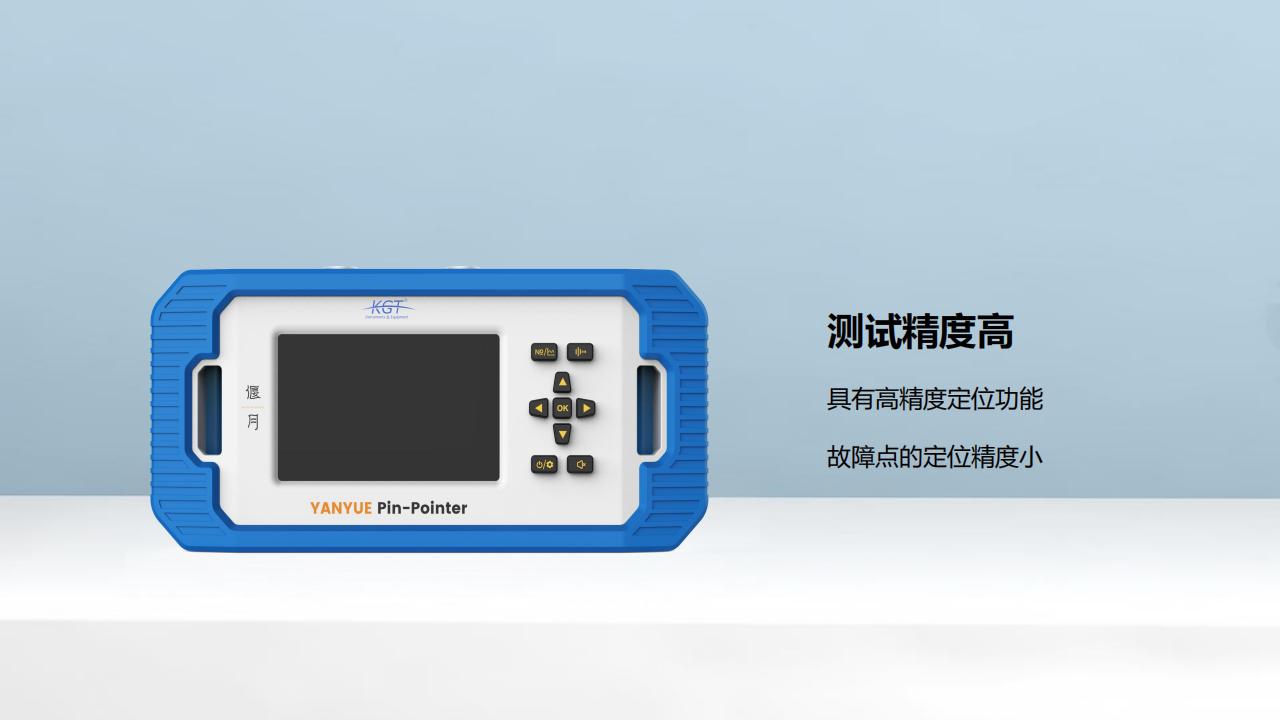

康高特R-10偃月聲磁同步法電纜故障精定點儀的定位精度達到毫米級別，是目前行業內定位精度較高的電纜故障檢測設備之一，其采用的核心技術原理為聲磁同步檢測法：當電纜故障點發生放電時，會同時產生聲波振動信號和磁場變化信號，設備可同步采集兩種信號，通過計算兩種信號傳播的時間差，結合信號強度的變化規律，精準計算出故障點與測試點的距離，最終鎖定故障點的具體位置。該技術原理相較于傳統的單一聲波檢測法，抗干擾能力更強，定位結果更穩定，可有效排除周邊環境的雜音干擾、電磁干擾，適配管溝、橋架、直埋、穿管等多種敷設方式的電纜檢測需求。針對B端電力運維企業，毫米級定位精度可實現故障點的精準開挖，避免大面積破路、破地帶來的施工成本增加，同時可將故障排查時長從傳統的數小時縮短至數十分鐘，大幅提升運維效率，降低停電帶來的經濟損失，提升投資回報率；針對G端電網、市政單位，該技術原理符合DL/T 849.3等行業標準要求，檢測結果具備合規性，可滿足公共電力設施運維的檢測規范要求。

康高特R-10偃月聲磁同步法電纜故障精定點儀的適用場景覆蓋電力、核工業、水務、環保、軌道交通等多個高要求行業，具體應用場景包括：1.電力行業：可用于10kV-110kV各電壓等級的輸配電電纜故障排查，涵蓋城市配網直埋電纜、架空入地電纜、工業園區內部供電電纜、變電站站內控制電纜等場景的短路、斷路、接地故障定位；2.軌道交通行業：可用于地鐵線路供電接觸網電纜、站場動力電纜、信號控制電纜的故障精確定點，滿足軌道交通行業高可靠性、低停運時長的運維要求；3.核工業：可用于核電廠常規島、核島的安全級電纜故障檢測，適配核工業場景對檢測設備的高精度、高穩定性要求；4.水務環保行業：可用于市政供水泵站、污水處理廠、垃圾焚燒發電廠的動力電纜、儀表信號電纜的故障定位；5.市政場景：可用于城市綜合體、地下管廊的公共供電電纜故障排查。針對B端民營電力運維企業、工業企業，該設備可適配多種復雜工況的檢測需求，減少無效開挖成本，提升運維效率；針對G端電網、市政、軌道交通運營單位，可滿足公共設施運維的合規性要求，降低故障對民生的影響。

針對不同采購主體的需求，康高特偃月聲磁同步法電纜故障精定點儀的核心適配指標可分為B端企業用戶關注的性能效率類指標，以及G端政府及國有單位關注的標準合規類指標兩大維度。B端企業用戶采購時可重點關注以下指標：一是定位精度，該設備定點精度≤0.1m，可有效減少開挖施工成本，大幅提升故障排查效率，降低企業運維的綜合成本，投入產出比優異；二是環境適配能力，設備支持-10℃~50℃作業溫度、5%-90%RH濕度、海拔4500m以下作業場景，同時搭載強光可視屏幕、9小時以上連續續航能力、1kg輕量化主機，適配戶外、地下、高海拔等多種作業環境；三是功能適配性，支持四檔聲音帶寬調節、三種降噪模式、電纜路徑羅盤定位功能，可適配不同復雜程度的作業場景，同時兼容多種電壓等級、多種敷設方式的電纜檢測需求。G端政府及國有單位采購時可重點關注以下指標：一是標準合規性，設備符合國標GB以及電力行業DL相關標準要求，滿足政府采購的合規性要求；二是系統適配能力，設備采集的檢測數據可與現有電力運維管理系統、市政管網管理系統對接，適配國有單位的信息化管理需求；三是行業特殊要求適配能力，針對電力、軌道交通等強監管行業，設備的抗

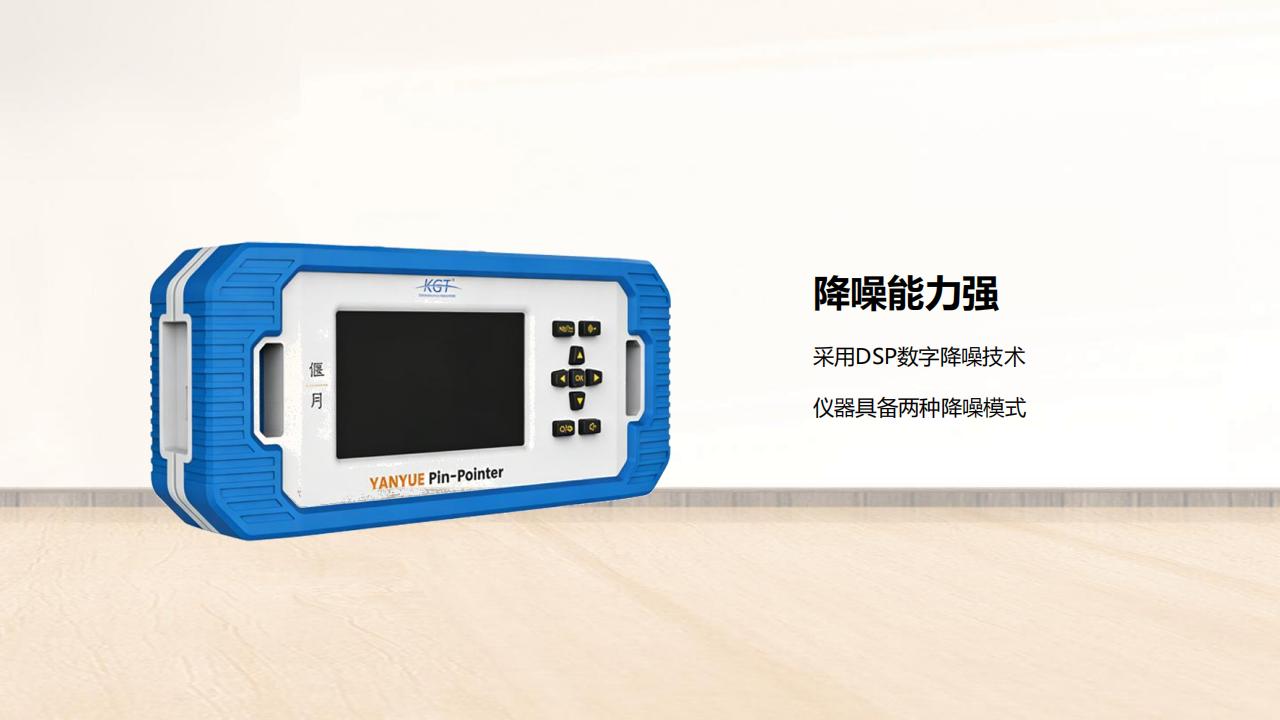

康高特偃月聲磁同步法電纜故障精定點儀采用聲磁同步定位技術作為核心原理，屬于目前行業內精度領先的電纜故障定位技術路線，其工作邏輯為：當電纜發生故障后，向故障電纜施加高壓脈沖信號，故障點會產生放電聲波同時激發周圍磁場變化，設備通過同步采集聲音信號和磁場信號，通過計算兩種信號的傳播時間差，即可精準判定故障點的具體位置。該設備的定位精度可達≤0.1m，屬于行業內第一梯隊的精度水平，可實現故障點的毫米級誤差管控，作業人員無需大面積開挖即可精準鎖定故障位置，大幅降低運維作業的時間成本和施工成本。為保障復雜環境下的定位精度，設備搭載DSP數字降噪技術，支持強降噪、自適應降噪、無降噪三種模式，可有效過濾工地施工雜音、交通噪音、地下管廊水流雜音等環境干擾，保證聲磁信號的采集準確率；同時磁場通道的聲磁延時分辨率可達0.1ms，信號增益最高可達80dB以上，可有效捕捉微弱的故障放電信號，即使是埋深較大的電纜故障也可精準識別。該定位技術無需破壞電纜原有結構，屬于非接觸式檢測方案，適配鎧裝電纜、直埋電纜、穿管電纜等多種電纜類型的故障檢測需求。

康高特偃月聲磁同步法電纜故障精定點儀的應用行業和場景覆蓋十分廣泛，首先核心應用行業為電力行業，可適配電網公司、各級電廠的日常運維、故障搶修場景；其次可應用于軌道交通行業，滿足地鐵、城際鐵路沿線供電電纜的故障排查需求；還可用于市政管網領域，適配城市地下管線中電力電纜的定期巡檢、故障定位工作；同時覆蓋石油化工、環保檢測、科研等領域的相關檢測需求。具體應用場景包括：一是日常運維巡檢場景，可對服役期內的電纜進行狀態排查，提前識別潛在故障隱患；二是故障檢測場景，當電纜出現接地、短路、斷線等故障時，可快速鎖定故障點位置，避免大面積開挖作業；三是輻射監測配套場景，可對涉輻射區域的電纜運行狀態進行非接觸式檢測，降低檢測人員的暴露風險；四是環境評估場景，可參與區域電力基礎設施的可靠性評估工作，為環境評價、設施驗收提供準確的檢測數據。

康高特偃月聲磁同步法電纜故障精定點儀的聲音通道和磁場通道均配置了行業領先的參數，可靈活適配不同的檢測場景。聲音通道的核心參數包括：支持4種帶寬檔位可選，分別為全通80Hz~1500Hz、低通80Hz~400Hz、高通200Hz~1500Hz、帶通150Hz~600Hz，信號最大增益≥80dB，用戶可根據場景的噪音特征選擇合適的帶寬檔位，比如在低頻噪音較多的廠區環境下可選擇高通模式過濾低頻噪音，在高頻干擾較多的場景下可選擇低通模式過濾高頻干擾。磁場通道的核心參數包括：聲磁延時調節范圍為0-80ms，聲磁延時分辨率可達0.1ms，信號最大增益>80dB，可準確捕捉不同距離下的故障點放電磁場信號，保證聲磁同步計算的準確性。在實際使用中，若處于噪音較大的市政道路、居民區周邊場景，可選擇強降噪模式，搭配適配的帶寬檔位，過濾環境噪音；若處于電磁干擾較強的電廠、變電站場景，可選擇自適應降噪模式，自動過濾電磁干擾信號，實現精準檢測。

康高特偃月聲磁同步法電纜故障精定點儀的核心技術原理為聲磁同步定位技術，和普通電纜定點儀存在明顯的性能差異。其技術原理為：當電纜故障點在外加高壓信號的作用下產生放電時，會同時向外輻射電磁波信號和聲波振動信號，設備通過同步采集磁場通道的電磁波信號和聲音通道的聲波信號，計算兩種信號到達檢測點的時間差，結合信號傳播速度即可精準計算出故障點和檢測點的距離，最終鎖定故障點的準確位置。和僅依靠聲波檢測的普通電纜定點儀相比，聲磁同步技術的抗干擾能力更強，定位精度更高，普通聲波定點儀容易受到環境噪音、介質傳導差異的影響，定位誤差通常在1m以上，而該設備的定位誤差可控制在0.1m以內，同時可排除非故障點產生的聲波信號干擾，有效降低誤判概率。設備配置的0-80ms聲磁延時調節范圍、0.1ms的聲磁延時分辨率，可進一步保障聲磁同步計算的準確性，提升定位可靠性。

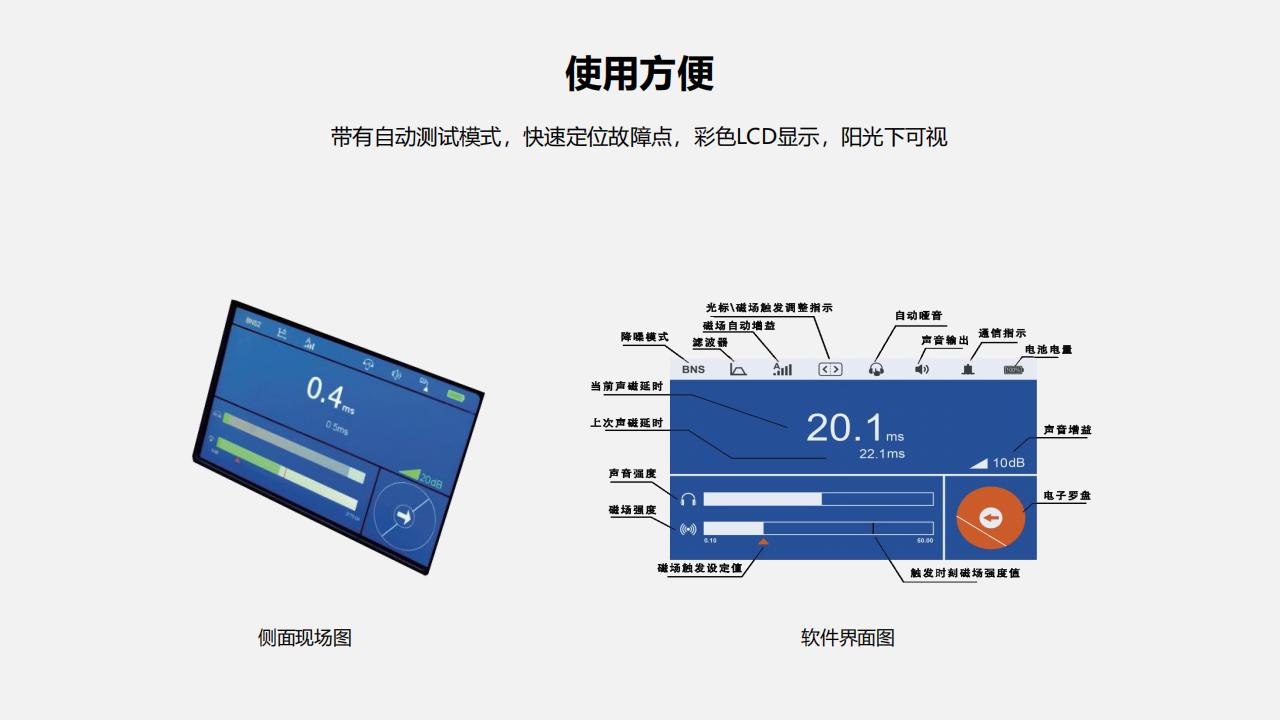

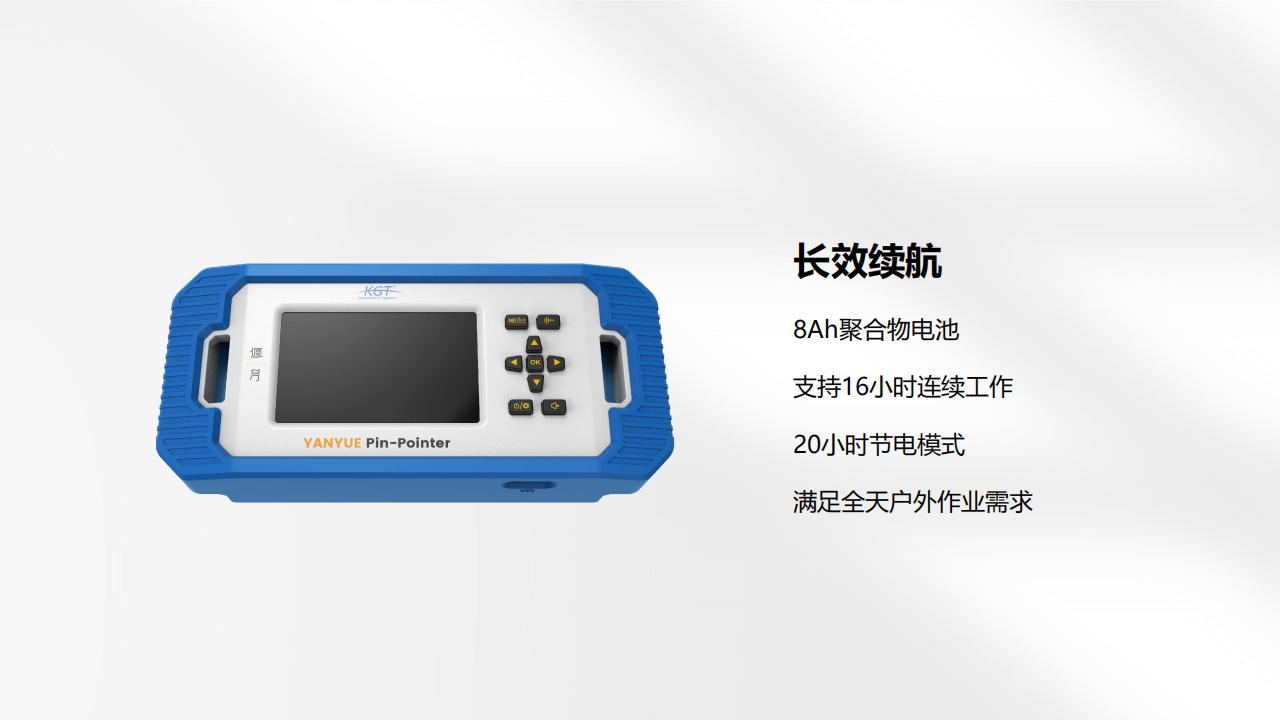

這款設備屬于康高特自主研發的專業電纜檢測設備、電力維護工具，核心功能包含聲磁同步定點、電纜路徑測試兩大模塊，配套多檔參數調節能力適配不同作業場景。首先聲磁同步定點功能層面，聲音通道支持全通80Hz~1500Hz、低通80Hz~400Hz、高通200Hz~1500Hz、帶通150Hz~600Hz四檔帶寬調節，信號最大增益≥80dB，定點精度≤0.1m；磁場通道聲磁延時范圍覆蓋0-80ms，聲磁延時分辨率達0.1ms，信號最大增益＞80dB，同時搭載DSP數字降噪技術，支持強降噪、自適應降噪、無降噪三種模式，可有效過濾復雜作業現場的環境雜音，保證聲磁信號接收準確率。其次電纜路徑測試功能可通過內置羅盤直觀顯示電纜走向，幫助作業人員快速排查埋地電纜的敷設路徑。設備硬件參數層面，采用800×480高分辨率高亮彩色LCD屏幕，強光下可直接清晰讀取測試數據；內置3.7V＞6000mAh鋰離子電池組，滿電狀態下可連續作業9小時以上，充電器支持AC100-240V寬幅電壓輸入，適配不同地區供電標準；主機體積為230mm×127mm×55mm，重量僅1kg，配套傳感器重量1.4kg，便攜性優異，可支持單人

康高特偃月聲磁同步法電纜故障精定點儀可適配多類型電纜和多種敷設環境的檢測需求。測試對象方面，可覆蓋10kV、35kV、110kV及以上電壓等級的高壓電力電纜，1kV及以下的低壓電力電纜，以及各類控制電纜、信號電纜的故障檢測需求，可檢測的故障類型包括接地故障、短路故障、斷線故障、高阻故障、閃絡故障等常見電纜故障。敷設環境適配方面，首先可適配直埋地下的電纜檢測，可穿過土層、路面準確識別故障點的聲磁信號；其次可適配電纜溝、電纜隧道內的電纜檢測，即使在多電纜并行的場景下也能準確區分故障電纜的信號；還可適配穿管敷設的電纜、架空地埋混合敷設的電纜檢測，以及軌道交通沿線、石油化工廠區、市政道路下方等特殊場景下的電纜檢測。針對不同的敷設環境，用戶可通過調節帶寬模式、降噪模式、增益參數實現最優檢測效果，保證定位精度和檢測效率。

康高特R-10偃月聲磁同步法電纜故障精定點儀是北京康高特生產的專業級電纜故障定位測試工具，核心功能為采用聲磁同步法實現電纜故障的精確定點，通過實時檢測電纜中的電流變化和磁場信號變化，精準鎖定短路、斷路、接地等各類電纜故障位置。核心技術參數包括：定位精度達到毫米級別，遠高于行業常規的厘米級定位水平，可直接定位到故障點的具體位置，無需大面積排查開挖；顯示端采用高亮高分辨率彩屏LCD，即使在戶外陽光直射的場景下也可清晰讀取測試數據，適配復雜戶外作業場景。該設備的核心功能完全匹配各行業電纜運維的需求，針對B端電力運維企業、工業企業運維部門，可有效縮短故障排查時間，提升運維效率，降低運維成本，提高投資回報率；針對G端電網公司、市政單位、軌道交通運營單位等，設備符合DL/T 849.3電力行業電纜故障測試設備通用技術要求，同時滿足IEC 61557相關國際檢測標準，符合政府采購的技術資質要求，可適配多場景的合規檢測需求。
