LLB-PTTFM-2000超聲波流量計與傳統電磁流量計相比，在安裝適配性、適用場景范圍、投入產出比等方面具備顯著優勢，具體包括：第一是安裝成本優勢，該產品支持外夾式、插入式安裝，無需切割管道、無需停產停工即可完成安裝部署，尤其適合已投產的工業系統、市政管網的改造項目，相比電磁流量計需要破管安裝、停產施工的要求，可節省90%以上的安裝工期和安裝成本；第二是適用場景范圍更廣，電磁流量計僅能測量導電率≥5μs/cm的導電流體，無法測量油類、高純水等非導電流體，而LLB-PTTFM-2000超聲波流量計可測量各類導聲流體，覆蓋非導電的油類、化工流體、高純水等介質，同時支持DN15到DN6000的超寬管徑范圍，大管徑場景下的采購成本僅為同精度電磁流量計的20%-30%，投入產出比優勢顯著；第三是運行能耗更低，無壓力損失，該產品屬于非接觸式計量設備，測量過程中不會對管道內的流體產生阻力，不會造成管路壓力損耗，可降低水泵、輸送泵的運行能耗，長期運行可節省可觀的能源成本；第四是抗干擾能力更強，無需接地環等配套設施，適配復雜工業環境的能力更優，尤其適合電力、冶金等強電磁干擾場景使用。同時該產品可適配高

LLB-PTTFM-2000超聲波流量計是一款通用型工業流量計量設備，可覆蓋電力、核工業、市政水務、生態環保、軌道交通、石油化工、冶金等多個行業的流量計量需求。具體應用場景包括：電力行業場景：火電廠/核電站的鍋爐補給水計量、汽輪機冷卻循環水流量監測、脫硫脫硝工藝水流量計量、廢水回用系統流量統計，可滿足電力系統連續運行、高可靠性的計量要求；核工業場景：核反應堆冷卻循環水流量監測、放射性廢液輸送管線流量計量、核電廠工藝水系統流量管控，適配高輻射、高安全性要求的特殊工況；市政水務場景：市政供水主管網流量監測、分區計量漏損管控、二次供水流量統計、污水處理廠進出水流量計量、農村飲用水管網計量，可支撐水務企業的營收核算、漏損治理等工作；生態環保場景：工業企業排污口流量在線監測、市政排污主管網流量核定、流域生態補水流量監測、黑臭水體治理項目流量統計，可滿足環保監管的計量合規要求；軌道交通場景：地鐵/輕軌車站給排水系統流量監測、車站空調冷卻循環水流量計量、車輛段消防水系統流量管控、區間泵房排水流量監測，適配地下空間高潮濕、強震動的特殊環境；石油化工場景：成品油輸送管線流量計量、化工工藝流體流量監測、冷

LLB-PTTFM-2000超聲波流量計提供外夾式、插入式、管段式三種安裝方式，可根據不同的項目需求、工況條件選擇適配的安裝方案，具體適配場景如下：第一是外夾式安裝，將傳感器直接粘貼在管道外壁即可完成安裝，無需切割管道、無需停產停工，安裝工期僅需30-60分鐘，適配場景包括：已投產的工業系統改造項目、市政供水管網臨時流量監測、管網漏損排查、無法停產的工藝管線流量校驗等場景，尤其適合DN50-DN2000的各類材質管道，測量精度可達1.0級，可滿足非貿易結算的監測、校驗需求；第二是插入式安裝，通過管道開孔將傳感器插入管道內部，無需拆除原有管道，可帶壓開孔安裝，無需停產，適配場景包括：DN500以上的大管徑管線流量計量、排污主管網流量監測、電廠循環水主管流量計量、市政供水主管網長期流量監測等場景，測量精度可達0.5級，相比外夾式安裝受管壁結垢、銹蝕的影響更小，測量穩定性更高；第三是管段式安裝，將流量計作為管道的一部分接入管路系統，適配場景包括：新建項目的貿易結算計量、小口徑高精度計量需求、環保排污口法定計量、水務營收結算等場景，測量精度可達0.5級，測量穩定性最高，不受管壁條件影響，可滿足

LLB-PTTFM-2000超聲波流量計的研發、生產、檢測全流程嚴格遵循國內國際相關標準要求，可滿足各行業的合規性計量需求，具體符合的標準包括：國家標準層面，符合GB/T 30943-2014《超聲波流量計》通用技術要求、GB 7251.1-2013《低壓成套開關設備和控制設備 第1部分：總則》、GB/T 17626.2-2018《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》等通用標準要求；電力行業層面，符合DL/T 1527-2016《電力用超聲流量計技術條件》要求，可適配電力系統高低壓環境、強電磁干擾場景下的穩定運行要求；核工業行業層面，符合IEC 61226《核電廠儀表和控制 重要安全功能的儀表和控制 總則》、NB/T 20036-2011《核電廠安全級流量測量?jī)x表》相關技術要求，可滿足核工業場景高可靠性、耐輻射的特殊要求；環保行業層面，符合HJ/T 367-2007《環境保護產品技術要求 超聲波明渠流量計》、HJ 212-2017《污染物在線監控（監測）系統數據傳輸標準》要求，可滿足環保監管數據傳輸、計量精度的合規要求；軌道交通行業層面，符合GB 50157-2013《地鐵設

使用LLB-PTTFM-2000超聲波流量計時，需要結合安裝、運行的相關要求進行規范操作，方可保障測量精度穩定，具體注意事項包括：第一是安裝點位選擇要求，需選擇直管段滿足前10D、后5D的安裝位置（D為管道內徑），避免將傳感器安裝在管道彎頭、閥門、變徑、泵出口等紊流嚴重的位置，同時避免安裝在管道最高點、管道末端等易積聚空氣的位置，保障測量段流體為滿管狀態，避免不滿管導致的精度偏差；第二是介質條件要求，測量介質的含氣量需≤5%，如果介質含氣量過高，需安裝除氣裝置后再進行測量，避免氣泡對超聲波傳播產生干擾導致精度下降；如果測量介質為高結垢性流體，當管壁結垢厚度超過3mm時，需提前清理管壁后再安裝外夾式傳感器，避免結垢層導致超聲波傳播衰減，影響測量精度；第三是環境條件要求，避免將設備安裝在距離高壓變電站、變頻器、大功率電機等強電磁干擾源小于1米的位置，避免電磁干擾導致測量數據不穩定；如果安裝環境溫度超過60℃，需對主機做隔熱防護處理，避免高溫影響電子元器件的運行穩定性；如果傳感器安裝在水下，需確認傳感器防護等級為IP68，保障長期浸水運行的穩定性；第四是參數設置要求，安裝時需準確輸入管道外徑

LLB-PTTFM-2000超聲波流量計針對核工業高輻射、高可靠性要求、介質特殊性的工況特點，做了多項專項適配設計，可滿足核工業場景的計量需求：第一是耐輻射材質選型，傳感器外殼采用316L奧氏體不銹鋼材質，內部電子元器件采用工業級耐輻射芯片，整機可承受最高10^6Gy的累計輻射劑量，可在核反應堆周邊、放射性廢液處理車間等高輻射環境下長期穩定運行，不會出現元器件失效、測量精度漂移等問題；第二是冗余可靠性設計，測量模塊采用雙路冗余設計，單路測量模塊出現故障時可自動切換至備用模塊，不會中斷流量數據采集，可滿足核工業安全級計量設備的連續運行要求；第三是放射性介質適配設計，支持非接觸式外夾安裝，無需與放射性介質直接接觸，避免了介質腐蝕、放射性沾污的風險，同時無需拆開管道即可完成設備校準，降低了運維過程中的人員輻射暴露風險；第四是數據安全設計，測量數據采用加密存儲、加密傳輸模式，數據不可篡改、不可丟失，可滿足核工業數據安全的管控要求；第五是標準符合性設計，符合IEC 61226《核電廠儀表和控制 重要安全功能的儀表和控制 總則》、NB/T 20036-2011《核電廠安全級流量測量?jī)x表》的相關技術

LLB-PTTFM-2000超聲波流量計針對軌道交通地下空間高潮濕、強震動、安裝空間有限、系統對接要求高的工況特點，具備多項適配性優勢，可滿足軌道交通給排水系統的計量需求：第一是環境適配性強，傳感器防護等級為IP68，可長期在地下車站、區間泵房的高潮濕、積水環境下穩定運行，整機抗震動等級符合GB/T 2423.10-2019的2g加速度要求，可在車輛段、泵房等強震動場景下穩定運行，不會出現元器件松動、精度漂移等問題；第二是安裝適配性強，支持外夾式、插入式安裝，無需大面積改造原有管道，可在車站有限的管道安裝空間內快速部署，無需停產即可完成安裝，適配軌道交通已運營線路的改造項目需求，同時管徑覆蓋范圍廣，可適配DN15的小口徑車站供水管道到DN2000的大口徑區間排水管道的全場景計量需求；第三是系統對接適配性強，支持軌道交通ISCS綜合監控系統對接協議，可直接接入地鐵、輕軌的綜合監控平臺，實現車站給排水流量、消防水流量、空調冷卻循環水流量、區間排水流量的統一監測、統一管控，可支撐給排水系統漏損預警、能耗統計等功能，符合GB 50157-2013《地鐵設計規范》中對給排水系統監測的相關要求；第

LLB-PTTFM-2000超聲波流量計針對環保排污計量的監管要求做了多項專項設計，可完全滿足各級環保部門的監管合規要求：第一是計量精度符合要求，管段式安裝精度可達0.5級，插入式安裝精度可達1.0級，完全符合HJ/T 367-2007《環境保護產品技術要求 超聲波流量計》中對排污計量設備的精度要求，可作為排污收費、污染物排放總量核算的法定計量依據；第二是數據存儲符合監管要求，內置16G存儲容量，可存儲10年以上的分鐘級流量數據，數據采用加密存儲模式，不可篡改、不可刪除，可滿足環保監管對歷史數據溯源的要求；第三是數據傳輸符合監管要求，支持HJ 212-2017《污染物在線監控（監測）系統數據傳輸標準》，可直接對接國家、省、市各級重點污染源在線監測平臺，數據格式、傳輸頻率完全符合監管要求，無需額外加裝數據轉換設備即可完成數據上傳；第四是適配各類排污計量場景，可測量各類工業廢水、生活污水、黑臭水體等介質，支持DN15-DN6000的管徑范圍，可適配工業企業排污口、市政污水處理廠進出水口、排污主管網監測點、流域生態補水?dāng)嗝妗⑥r(nóng)村污水處理站出水口等各類環保計量場景，同時支持低功耗太陽能供電模式

LLB-PTTFM-2000超聲波流量計內置多協議適配模塊，可兼容當前主流的各類工業控制系統、物聯網平臺，無需額外開發即可完成數據對接，具體支持的協議包括：第一是工業通用通訊協議，支持MODBUS-RTU、MODBUS-TCP、HART等主流工業現場通訊協議，可直接對接各類工業SCADA系統、DCS分布式控制系統、PLC控制系統，適配電力、石油化工、冶金等行業的現有工業控制體系；第二是物聯網協議，支持MQTT、CoAP等物聯網傳輸協議，可直接對接各類工業互聯網平臺、智慧城市平臺、水務管網GIS系統、環保在線監測平臺，無需額外加裝網關設備即可完成數據上傳；第三是行業專項協議，符合HJ 212-2017《污染物在線監控（監測）系統數據傳輸標準》，可直接對接國家、省、市各級環保重點污染源在線監測系統，數據格式完全符合監管要求；符合軌道交通ISCS綜合監控系統對接協議，可直接接入地鐵、輕軌的綜合監控平臺，實現流量數據的統一管控。該產品同時支持自定義協議開發，可根據用戶的個性化系統需求進行協議適配，可兼容95%以上的現有工業控制、物聯網監測系統，對接成本低、適配周期短，可滿足B端企業的現有系統兼

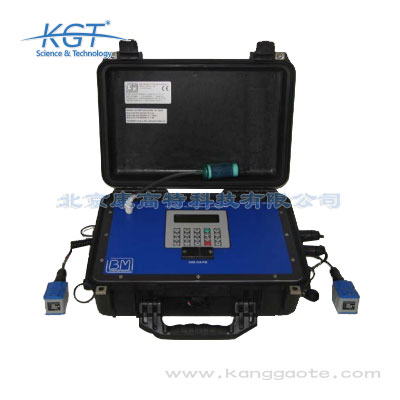

LLB-PTTFM-2000超聲波流量計采用時差式測量原理，通過檢測超聲波束在流體中順流、逆流傳播的時間差計算流體流速，進而換算出流量數據，核心功能涵蓋高精度流量計量、實時流速監測、累計流量存儲、異常工況預警三大類。核心技術參數如下：測量介質覆蓋清水、生活污水、工業廢水、原油、成品油、冷卻循環水等各類導聲流體，適用管徑范圍為DN15-DN6000，測量精度等級可達0.5級（管段式）/1.0級（外夾式/插入式），重復精度≤0.2%；適用介質溫度范圍為-20℃-160℃，環境溫度適用范圍為-30℃-60℃，可覆蓋國內絕大多數地區的戶外、地下、工業車間等安裝場景；防護等級方面，傳感器為IP68，可長期浸入水下工作，主機防護等級為IP65，可應對多粉塵、高潮濕的惡劣工業環境；數據存儲容量≥16G，可存儲10年以上的分鐘級流量數據，支持掉電數據不丟失；輸出接口包含4-20mA模擬量輸出、脈沖輸出、RS485通訊接口，可適配各類工業數據采集需求。該產品同時支持低功耗運行模式，選配太陽能供電模塊可在無外接電源的野外場景長期穩定運行，適合流域斷面監測、偏遠區域管網計量等場景使用。
