LRCD200系列不跳閘回路/RCD測試儀作為專業級斷路器在線檢測設備，廣泛適配電力、建筑、軌道交通、工業制造、民用設施運維等多個行業的電氣檢測需求。針對電力行業，該設備可應用于電網公司的輸配電線路日常巡檢、電廠的低壓配電系統性能校驗、變電站的二次回路檢測場景，可在不影響正常供電的前提下完成RCD性能和回路阻抗測試，避免常規檢測需要停電帶來的供電損失，符合電力系統“降本增效”的運維要求。針對建筑行業，該設備可應用于建筑電氣承包商的新建項目配電系統驗收、裝修工程的線路安全檢測場景，尤其是商用建筑、住宅項目的RCD性能校驗，LRCD210型號符合相關民用電氣檢測標準，可滿足民用建筑電氣驗收的規范要求。針對軌道交通行業，LRCD220型號支持的110V回路測試功能可適配軌道交通車輛、站點控制回路的110V低壓供電系統檢測需求，可完成控制回路的故障排查和安全校驗。針對工業制造行業，該設備可應用于工廠配電系統的日常巡檢、生產線電氣安全檢測場景，在線測試的特性可避免檢測過程中斷生產供電，降低企業的生產損失，提升運維效率。同時該設備也可適配市政公用設施、大型場館的電氣安全巡檢場景，滿足公共設施運維的

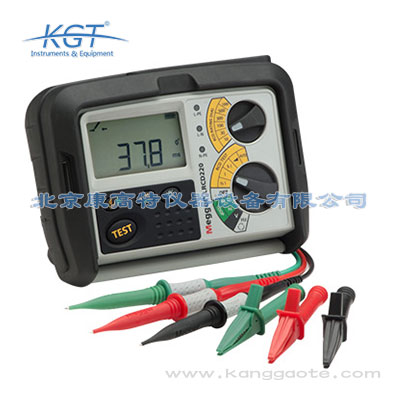

美國MEGGER LRCD200不跳閘回路/RCD測試儀是集成不跳閘回路測試、RCD測試功能的新一代斷路器在線檢測設備，屬于專業工業電氣檢測儀器，核心功能覆蓋帶電線路的回路阻抗檢測、剩余電流動作保護器性能校驗兩大核心場景，測試過程中不會觸發額定電流30mA以上的RCD跳閘，可在不中斷供電的前提下完成在線檢測，無需提前申請停電作業，大幅提升電氣檢測效率。核心技術參數方面，全系列支持10mA到1000mA范圍內的RCD測試需求，整機具備防塵防水性能，搭配堅固的橡膠防護結構和內置防護面罩，滿足戶外復雜作業環境的使用要求，設備出廠自帶校正證書，測試數據精度符合電氣檢測行業的規范要求。該系列共有三款細分型號，基礎款LRCD200支持三相不跳閘回路測試、10mA到500mA RCD測試，可適配全球除英國外絕大多數區域的配電系統測試標準；LRCD210在基礎款功能之上，新增1/2 I、I、5I標準RCD測試、可選RCD測試、DC RCD測試功能，適配民用低壓配電系統的檢測要求；高端款LRCD220覆蓋LRCD210全部功能，額外支持110V回路測試、雙線快速測試、相對相故障測試、相對地故障測試功能，

LRCD200不跳閘回路/RCD測試儀的核心技術參數覆蓋回路測試、RCD測試兩大維度，不同型號參數存在差異化配置?；A(chǔ)共性參數方面，全系列設備均支持不跳閘檢測模式，測試過程中不會觸發額定電流30mA及以上的RCD動作，RCD測試量程覆蓋10mA到1000mA區間，標配官方校正證書，檢測精度符合工業級檢測設備的誤差要求。細分型號參數方面，LRCD200基礎款支持三相不跳閘回路測試，RCD測試支持1×I模式，測試區間為10mA到500mA，適配常規工業、電力場景的基礎檢測需求；LRCD210進階款同樣支持三相不跳閘回路測試，RCD測試新增1/2I、I、5I標準測試模式、自定義參數測試模式以及DC RCD測試模式，符合英國Part P標準要求，可適配對RCD檢測維度要求更高的民用、工業場景；LRCD220高端款在LRCD210的參數基礎上，新增110V低壓回路測試功能、雙線快速測試功能、相對相故障測試功能、相對地故障測試功能，回路測試覆蓋更多電壓等級，故障排查效率提升30%以上，可適配復雜工業場景、高要求電力運維場景的全方位檢測需求。

meggerlrcd200的操作流程簡單易上手，單人即可完成現場測試，核心操作步驟分為前期準備、接線配置、測試執行、數據導出四個環節。前期準備環節首先確認被測RCD的額定參數，包括額定動作電流、RCD類型、是否帶延時功能，同時斷開被測RCD下游的敏感負載，避免測試跳閘導致負載損壞，之后完成設備開機自檢，確認測試輸出正常。接線配置環節將設備的L端接被測回路相線、N端接被測回路零線、PE端接保護接地端，確認接線牢固無松動后，在設備操作界面選擇對應的RCD類型（AC/A/B型）、額定動作電流檔位，根據測試需求設置測試相位角，常規測試默認0°即可，特殊工況測試可在0-360°范圍內調整。測試執行環節點擊啟動測試按鈕，設備會自動輸出對應等級的測試電流，實時記錄RCD的動作時間、動作電流數值，測試完成后設備自動存儲測試數據，單次測試時長不超過10s。數據導出環節可通過設備自帶的USB接口導出存儲的測試數據，單次最大可導出10000組測試記錄。核心操作要點包括：測試30mA及以下高靈敏度RCD時，需提前確認被測回路無雜散漏電流，避免干擾測試結果；測試B型RCD時必須選擇對應的B型測試模式，不可用AC

使用meggerlrcd200進行RCD測試時，需嚴格遵循電氣作業安全規范和設備技術要求，核心注意事項包括四個維度。第一是電壓適配注意事項，測試前需確認被測回路的電壓在設備100V-240V的輸入電壓范圍內，超出該范圍會導致測量偏差甚至設備損壞，特殊電壓等級的回路測試需配備對應的電壓適配裝置，符合GB/T 16935.1的低壓電氣設備絕緣配合要求。第二是負載控制注意事項，測試前必須確認被測RCD下游的敏感負載已經斷開，包括醫療場景的重癥監護設備、工業場景的精密生產設備、核工業的安全監測設備、軌道交通的信號控制設備等，避免測試時RCD跳閘導致負載停運或損壞。第三是環境適配注意事項，在戶外雨雪、高濕環境下測試時，需確認設備防護蓋完全閉合，利用IP54的防護能力避免進水進灰；在-20℃以下極寒環境或55℃以上高溫環境下測試時，需提前將設備在作業環境放置15分鐘以上，確保內部元器件溫度穩定后再開機測試，避免溫度導致的測量誤差。第四是測試操作注意事項，測試高靈敏度RCD（30mA及以下）時，需提前測量被測回路的固有漏電流，固有漏電流超過額定動作電流10%時需斷開部分非必要負載后再測試；測試帶延時

LRCD200不跳閘回路/RCD測試儀的不跳閘功能核心原理為低閾值測試電流注入技術，結合精準的電流控制算法實現無干擾檢測。傳統RCD測試儀在檢測時會向回路注入達到或超過RCD動作閾值的測試電流，觸發RCD脫扣跳閘完成功能校驗，而LRCD200采用特殊的測試算法，在保證檢測精度的前提下，將注入回路的測試電流控制在30mA額定電流RCD的動作閾值以下，既能夠通過電流反饋數據精準計算出RCD的動作參數、回路的阻抗參數、故障點的位置參數，又不會觸發RCD的脫扣機構，從而實現完全不中斷供電的在線檢測。該技術經過多場景驗證，檢測誤差完全符合工業級檢測設備的精度要求，檢測結果的準確性與傳統跳閘式檢測設備沒有顯著差異。該技術的應用大幅拓展了RCD測試、回路測試的適用場景，使得原本無法進行停電檢測的電力核心回路、核設施供電回路、工業生產線供電回路等場景，都可以正常開展定期檢測、故障排查工作，既保障了供電連續性，又能夠及時發現電氣系統的安全隱患，避免更大的安全事故、生產損失發生。

在核工業場景下，LRCD200不跳閘回路/RCD測試儀可適配故障檢測、運維巡檢、輻射監測配套檢測、環境評估四大類核心檢測需求。首先在故障檢測和運維巡檢場景，核設施的電氣回路對供電連續性要求極高，一旦出現意外斷電可能引發嚴重的安全風險，傳統RCD測試會觸發保護器跳閘的特性完全不適用于核工業場景，而LRCD200的不跳閘檢測特性可在完全不中斷供電的前提下完成回路性能檢測、RCD功能校驗、故障點定位，可充分保障核設施供電的連續性，同時帶電檢測的模式也減少了運維人員進入高輻射區域的作業時長，降低輻射暴露風險。其次在輻射監測配套檢測和環境評估場景，該設備的檢測精度符合CNAS計量校準資質要求，檢測數據具備權威性，可作為輻射監測系統電氣性能校驗、核廠區電氣安全評估的有效依據，同時設備符合IAEA輻射防護相關標準、GB18871電離輻射防護相關標準，檢測流程完全符合核工業的安全管理要求。除此之外，設備的輕量化設計也適配核廠區多點位流動檢測的需求，可在不同廠房、不同監測點之間快速轉移完成檢測作業。

MEGGER LRCD200不跳閘回路/RCD測試儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通等所有對供電連續性要求較高的行業，具體使用場景包括：電力行業的10kV及以下配網低壓回路日常巡檢、居民小區配電房驗收、公共充電樁配電回路安全檢測，測試過程無需斷電，不會影響居民正常用電和充電樁運營；核工業領域的非核級廠區配電回路日常檢測、涉電作業前的安全條件確認，可避免跳閘觸發核區安全預警機制，保障核區運行穩定性；水務行業的供水泵房、污水處理廠的配電回路定期檢測，無需中斷供水、污水處理作業，避免影響民生服務正常開展；環保行業的在線監測設備供電回路安全排查，避免斷電導致監測數據斷檔，滿足環保監管的連續數據上報要求；軌道交通行業的車站配電系統檢測、車載電氣回路運維檢測，可在運營間隙開展測試，不影響線路正常運營。此外還可應用于工業廠房配電系統驗收、商業綜合體電氣安全排查等場景，尤其適合斷電審批流程復雜、對供電連續性要求極高的作業場景。

MEGGER LRCD200不跳閘回路/RCD測試儀具備優秀的系統兼容性和數據對接能力，可同時滿足B端企業運維系統、G端監管平臺的各類對接需求，無需額外開發即可適配絕大多數現有系統。硬件層面支持USB、藍牙兩種通用數據傳輸方式，無需額外的轉換設備即可完成測試數據的導出和上傳，適配現場離線、辦公區在線等不同數據導出場景；數據格式層面兼容CSV、XML、JSON三類通用數據格式，可直接對接企業側的電力運維管理系統、SCADA系統、生產安全管理系統，測試數據可自動同步至企業運維臺賬，無需人工錄入，降低臺賬維護的人力成本；針對G端用戶，測試數據內置唯一溯源標識，符合政務數據采集的可信要求，可直接對接智慧電力監管平臺、城市公共安全監測平臺、軌道交通運營管理平臺等政務系統，滿足監管部門對電氣安全數據的上報要求。設備本地內置16G存儲容量，可存儲至少10萬組完整的測試數據，包含測試時間、測試參數、設備編號等全維度信息，支持按時間段、測點類型批量導出，可直接用于生成各類檢測報告、合規性證明材料，滿足不同用戶的數據應用需求。

LRCD200不跳閘回路/RCD測試儀系列共分為L(zhǎng)RCD200、LRCD210、LRCD220三個型號，三者的核心差異體現在功能覆蓋和適用場景兩個維度。首先是LRCD200基礎款，核心功能為三相不跳閘回路測試、10mA到500mA區間1×I模式RCD測試，適配英國以外的全球絕大部分地區的檢測標準，主要面向常規工業制造企業的日常電氣巡檢、中小規模電力運維單位的基礎檢測需求，無需額外復雜功能的用戶可選擇該型號，性價比更高。其次是LRCD210進階款，在基礎款的功能之上，新增1/2I、I、5I標準RCD測試模式、自定義參數RCD測試模式以及DC RCD測試功能，符合英國Part P民用電氣安裝標準，除了常規工業、電力檢測需求外，還可適配民用電氣設備檢測、對DC剩余電流有檢測要求的特殊工業場景，對RCD檢測維度要求較高的用戶可選擇該型號。最后是LRCD220高端款，完全覆蓋LRCD210的所有功能，額外新增110V低壓回路測試、雙線快速測試、相對相故障測試、相對地故障測試功能，可支持更多電壓等級的回路檢測，同時故障排查效率大幅提升，主要面向復雜工業場景、省級以上電網運維、核設施高要求檢測等對檢
