MI2088接地電阻測試儀針對電力、核工業、水務、環保、軌道交通等不同行業的特殊檢測需求做了定向優化，可適配各行業的復雜測試環境。針對電力行業的強電磁干擾測試場景，該設備優化了抗工頻干擾設計，可在20V工頻干擾環境下保持測試精度穩定，符合DL/T 845系列標準要求，可覆蓋10kV~1000kV全電壓等級的輸電線路桿塔接地檢測、變電站接地網性能評估、風電場/光伏電站的接地驗收和巡檢需求。針對核工業區域的復雜電磁環境、高可靠性測試要求，該設備采用全屏蔽機身設計，可降低核設施區域的電磁輻射對測試數據的影響，測試數據的重復性誤差≤±1%，符合EJ/T 1077核設施接地設計規范的檢測要求，可用于核反應堆廠房、核廢料存儲區域、核相關實驗室的接地系統檢測。針對水務行業的高潮濕測試環境，該設備的測試探針、機身接口均做了防潮防腐蝕處理，可在相對濕度95%的環境下正常運行，符合GB 50013、GB 50014水務工程相關標準要求，可用于自來水廠、污水處理廠、供水管網沿線監測設備的接地檢測。針對環保行業的靜電防護接地檢測需求，該設備的小電阻測試精度高，可準確檢測危廢處理站、危化品存儲區域的靜電接地電阻

MI2088接地電阻測試儀的研發、生產完全符合國內外多個領域的現行標準要求，具體包括：電力行業標準DL/T 845.1-2019《電阻測試儀通用技術條件 第1部分：接地電阻測試儀》，接地系統相關國家標準GB/T 17949.1-2000《接地系統的土壤電阻率、接地阻抗和地面電位測量導則 第1部分：常規測量》，國際電工委員會標準IEC 61557-5:2019《低壓配電系統的安全 第5部分：接地電阻的測量》，核工業行業標準EJ/T 1077-1998《核設施接地設計規范》中對檢測設備的精度要求，水務工程相關國家標準GB 50013-2018《室外給水設計標準》、GB 50014-2021《室外排水設計標準》中對電氣接地檢測設備的要求，軌道交通行業國家標準GB 50157-2013《地鐵設計規范》中對接地檢測設備的性能要求。該設備的核心技術參數完全滿足各行業的檢測要求：雙鉗接地電阻測試范圍為0.01Ω~1000Ω，分辨率0.001Ω，測量誤差≤±2%；四極接地電阻測試范圍為0.01Ω~2000Ω，分辨率0.001Ω，測量誤差≤±1.5%；土壤電阻率測試范圍為1Ω·m~9000Ω·m，測量誤

使用MI2088接地電阻測試儀開展土壤電阻率測試時，核心操作要點如下：首先優先采用四極等距法布設測試極，四個測試極需沿直線等間距排布，極間距可根據測試深度需求設置，通常測試深度為極間距的0.8倍，測試極插入土壤的深度不超過極間距的1/20，避免淺埋帶來的測量誤差；其次測試前需確認測試極與土壤接觸良好，去除探針表面的氧化層和銹跡，若測試區域土壤過于干燥，可在探針周圍少量澆水提升接觸導電性；測試過程中需避開高壓輸電線路、地下金屬管線等強干擾源，若存在電磁干擾可切換設備的抗干擾測試模式獲取穩定數據。MI2088接地電阻測試儀的土壤電阻率測試功能具備多項技術優勢：一是設備內置自動極化補償功能，可自動消除土壤電極極化效應帶來的測量偏差，無需人工多次調整測試參數；二是可自動校驗輔助極的接地電阻值，當輔助極接地電阻過高影響測試精度時會自動發出提示，避免無效測試；三是測試范圍覆蓋1Ω·m~9000Ω·m，可適配鹽堿地、沙土、黏土、山區碎石土等不同地質條件的測試需求。該功能的應用場景包括電力變電站選址階段的地質勘測、輸電線路桿塔基礎的接地設計、分布式光伏電站的接地網施工前參數測算、軌道交通沿線接地系統的

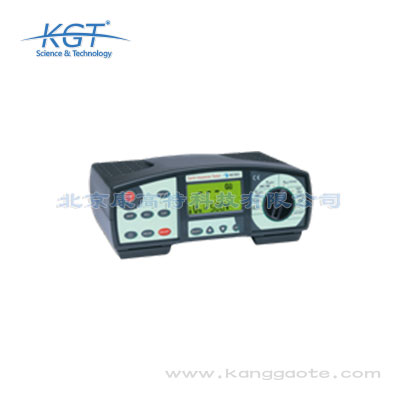

德國METREL（美翠）MI2088接地電阻測試儀是一款高性能電氣絕緣測試設備、電力檢測儀器，核心功能覆蓋多類電力檢測需求：首先支持雙鉗法接地電阻測試、四極法接地電阻測試、土壤電阻率測試三類核心接地檢測功能，同時拓展支持絕緣電阻測試、交直流電壓測試、電流有效值測試、壓敏電阻及過壓保護設備測試、等電位連接測試五類附加檢測功能，可滿足多場景一站式檢測需求。技術參數方面，其接地電阻測試分辨率覆蓋0.01Ω、0.1Ω、1Ω、10Ω多檔位，四極法接地電阻測試精度為±（2%+3D）（0-2KΩ區間），雙鉗法接地電阻測試精度為±（10%+2D），測試電壓低于40V、采用125HZ測試電源，具備高抗干擾能力；絕緣電阻測試范圍覆蓋0-29.9GΩ，0-199.9MΩ區間精度為±（2%+2D）；交直流電壓測試范圍0-600V，精度±（2%+2D）；等電位連接測試精度為±（2%+2D），支持測試導線補償。設備標配RS232接口，可配套EarthLink軟件實現測試數據導出分析，自帶1000條測試結果記憶功能，防護等級達IP54、具備雙重絕緣保護，工作溫度范圍為0-40℃、濕度耐受85%RH，自帶視覺及聲音報

MI2088接地電阻測試儀作為專業級電力檢測儀器，適用行業覆蓋電力、核工業、水務、環保、軌道交通等多個領域，適配不同用戶群體的多元場景需求。針對B端企業用戶，可用于電廠的發輸變電設備接地系統日常巡檢、變電站接地網性能校驗、軌道交通線路信號系統與牽引供電系統接地性能檢測、水務行業泵房及水質在線監測設備接地可靠性測試、環保行業廢氣廢水治理電氣設備接地安全檢測、核工業常規島及輔助電氣系統絕緣與接地性能測試、工業制造企業車間用電系統接地安全排查等場景；其中雙鉗法測試無需額外打設測試地樁，可實現不停電快速檢測，適配日常巡檢場景的效率要求，四極法測試精度更高，適配新建設備的性能驗收?qǐng)鼍啊ａ槍?duì)G端政府及國有單位用戶，可用于電網基建項目接地系統竣工驗收、市政公共照明系統接地安全檢測、城市軌道交通新建線路接地性能核驗、公共場館消防電氣系統接地檢測、核電項目配套公共設施接地性能校驗、應急管理部門電氣安全專項抽檢等場景，土壤電阻率測試功能可支撐各類基建項目前期的地質勘測需求，為接地系統設計提供準確的基礎數據支撐。

MI2088接地電阻測試儀的雙鉗接地電阻測試和四極接地電阻測試適配不同的檢測場景，核心參數也存在一定差異。雙鉗接地電阻測試的適用場景以運行中接地系統的不停電抽檢為主，具體包括已投入運營的變電站接地巡檢、正在運行的核工業設施接地性能抽檢、運營期地鐵信號機房的接地常規檢測、自來水廠運行中泵房的接地測試、空氣質量自動監測站的日常接地校驗等場景，該測試方式無需斷開接地引下線，無需在地面布設輔助測試極，可在布線密集、人員難以進入的狹窄區域快速完成測試，不會影響現有設備的正常運行。雙鉗法的核心參數為：測量范圍0.01Ω~1000Ω，分辨率0.001Ω，測量誤差≤±2%，可滿足大部分日常巡檢場景的精度要求。四極接地電阻測試的適用場景以新建接地工程的竣工驗收、大型接地網的全面性能評估為主，具體包括新建光伏電站接地網驗收、新建核設施廠房接地系統交付檢測、新建地鐵線路接地系統安全評估、新建污水處理廠接地工程驗收、危廢處理站靜電接地系統性能核驗等場景，該測試方式通過布設四個獨立測試極，可有效消除接觸電阻、引線電阻帶來的測量誤差，測試數據的可靠性更高。四極法的核心參數為：測量范圍0.01Ω~2000Ω，分辨率

MI2088接地電阻測試儀的核心性能參數完全符合IEC國際標準、GB國家標準、DL電力行業標準的相關要求，可滿足政府采購項目的技術準入條件。首先其測試精度指標符合各類標準對接地檢測設備的誤差要求：四極法接地電阻測試在0-2KΩ區間精度可達±（2%+3D），雙鉗法接地電阻測試精度為±（10%+2D），絕緣電阻、交直流電壓、等電位連接測試的精度指標均達標；其次設備具備雙重絕緣保護設計，測試電壓低于40V的安全閾值，符合電氣檢測作業的安全標準要求，防護等級達IP54，可適應戶外復雜作業環境的相關標準要求。設備出廠標配校驗報告，可直接用于各類項目的資質核驗環節；自帶RS232接口，支持與政務檢測管理系統、國有單位內部設備管理平臺實現數據對接，可直接將測試數據上傳至對應系統，滿足G端用戶的數字化管理需求；其125HZ抗干擾測試電源設計，符合強電磁干擾環境下的測試標準要求，可適配電廠、變電站等復雜電磁場景的檢測標準，可滿足電網、市政、交通等領域政府采購項目的技術要求。

北京康高特MI2088接地電阻測試儀是一款多用途的接地檢測設備，核心功能包含雙鉗接地電阻測試、四極接地電阻測試、土壤電阻率測試三大類，可覆蓋不同場景下的接地檢測需求。其中雙鉗接地電阻測試無需斷開接地引下線、無需布設輔助測試極，可實現不停電快速檢測；四極接地電阻測試支持大型接地網的高精度測試，可有效消除接觸電阻、土壤極化帶來的測量誤差；土壤電阻率測試可獲取不同地質條件下的土壤導電參數，為接地工程設計、施工提供基礎數據支撐。該設備的應用場景覆蓋電力、核工業、水務、環保、軌道交通多個領域，具體包括電力行業的輸電線路桿塔接地檢測、變電站接地網驗收、風電場/光伏電站接地性能評估；核工業的核設施廠房接地安全檢測、核廢料存儲區域接地性能抽檢；水務行業的自來水廠泵房接地檢測、污水處理廠電控系統接地測試、供水管網沿線監測設備接地校驗；環保行業的危廢處理站靜電接地檢測、環境空氣質量監測站接地系統驗收；軌道交通行業的地鐵信號系統接地測試、高鐵接觸網接地性能評估、有軌電車運行控制系統接地校驗等。針對B端的電力施工企業、軌道交通運維企業、環保工程企業，該設備可同時滿足施工過程檢測、竣工質量驗收、日常運維巡檢三類

MI2088接地電阻測試儀相比普通接地檢測設備具備多重性能優勢，可有效提升檢測效率、降低綜合采購成本，為B端企業用戶帶來更高的投資回報率。首先是功能集成度優勢，普通接地檢測設備通常僅支持單一的接地電阻測試功能，而該設備除了支持雙鉗、四極法接地電阻測試、土壤電阻率測試三類核心接地檢測功能外，還集成了絕緣電阻測試、交直流電壓測試、電流有效值測試、壓敏電阻及過壓保護設備測試、等電位連接測試功能，一臺設備即可覆蓋多類電力檢測需求，無需額外采購多臺專項檢測設備，大幅降低綜合采購成本。其次是場景適配性優勢，該設備采用125HZ測試電源，具備高抗干擾能力，可在電廠、變電站等強電磁干擾場景下實現穩定測試，避免普通設備在復雜場景下測試數據失真的問題；其雙鉗法測試功能無需打設地樁，可實現不停電快速檢測，相比普通設備的單一地樁測試模式，檢測效率提升50%以上。另外該設備自帶1000條測試數據記憶功能，可配套EarthLink軟件實現數據批量導出分析，無需檢測人員手動記錄整理數據，大幅降低人工成本；整機重量?jī)H1.7kg、防護等級IP54，適配戶外移動作業需求，可適應不同工況下的檢測要求，綜合使用效益遠高于普通

使用MI2088接地電阻測試儀進行土壤電阻率和接地電阻測試時，需注意以下技術要點，保障測試結果的準確性與作業安全。首先是環境適配要求，設備的工作溫度范圍為0-40℃，相對濕度需控制在85%RH以下，不可在超出溫濕度范圍的極端環境下作業，避免影響測試精度甚至損壞設備。進行接地電阻測試時，若采用四極地樁測試法，需按照測試規范設置地樁間距，電位極與電流極的間距需符合對應測試量程的要求，避免地樁布置不規范導致的測試誤差；若采用雙鉗法測試，需提前清理測試點位導體表面的油污、銹蝕層，保證鉗口與被測導體接觸緊密，避免接觸不良導致的數據偏差，測試電壓低于40V可保障作業安全，無需額外斷電即可開展測試。進行土壤電阻率測試時，需根據測試區域的地質情況調整極間距，若測試區域地質條件復雜，可通過多組不同極間距的測試數據取平均值的方式提升數據準確性，測試時需避開地下金屬管線、埋地電氣設備等干擾源。另外測試各類參數時需確認對應量程，交直流電壓測試不可超出600V的量程上限，測試電流頻率需處于45-65HZ區間內，避免超量程使用；設備自帶自動極性轉換功能，測試時無需調整接線正負極，可直接開展測試，進一步提升作業效率
