?電池供電的牽引和起重設備
|
訂購信息 |
|
|
Description |
Name : Part Number |
|
MIT481/2 - 三端子 50 V 到 500 V + 存儲和撤消 |
1006-755 |
|
MIT485/2 - MIT481/2 的特性 + Bluetooth® 下載 |
1006-761 |
|
附帶的配件 |
|
|
紅/黑硅測試引線，配有手持電極和夾子 |
|
|
帶開關的 SP5 探針 |
|
|
用戶信息 CD |
|
|
6 x AA 堿性電池 |
|
|
硬質手提箱 |
|
|
選配配件 |
|
|
充電器套件 |
|
|
磁力掛帶 |
|
|
市電充電器套件（僅適用于 MIT485/2） |
1007-464 |
|
直流電電池充電器 |
1004-183 |
|
帶開關的 SP5 探針 |
1007-157 |
|
測試引線套件和鱷魚夾 |
1002-001 |
|
測試引線套件，兩根導線，
保險絲熔斷電流為 500 mA |
1002-015 |
|
電池 (6 x NiMH) |
1002-735 |
| MIT485/2絕緣電阻測試儀規格 | |
| 測試電壓 | |
| 標稱電壓： | MIT480/2 和 MIT481/2 5 50 V、100 V、250 V、500 V |
| 絕緣精度 | |
| 50 V 10 GΩ | ± 2% ± 2 位數 ± 4.0%（每 G）Ω |
| 100 V 20 GΩ | ± 2% ± 2 位數 ± 2.0%（每 G）Ω |
| 250 V 50 GΩ | ± 2% ± 2 位數 ± 0.8%（每 G）Ω |
| 500 V 100 GΩ | ± 2% ± 2 位數 ± 0.4%（每 G）Ω |
| 服務錯誤：BS EN 61557-2 (2007) | |
| 50V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.5% | |
| 100V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% | |
| 250V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% | |
| 500V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3% | |
| 顯示范圍 | 模擬：1 GΩ 全等級體系顯示 |
| 分辨率 | 0.1 kΩ |
| 短路/充電電流 | 2 mA +0% -50%（遵循 EN 61557-2 (2007) 標準） |
| 開路電壓 | -0% +2% ± 2 V |
| 測試電流 |
1 mA。傳遞的絕緣值高達 2 mA。 EN61557 運行范圍： 0.10 MΩ 到 1.00 GΩ |
| 泄漏 | 10% ±3 位數 |
| 定時器控制 | 60 秒倒計時定時器 |
| 注意 | 上列規格僅在使用優質硅引線時適用。 |
| 連續性 | |
| 導通范圍 | 0.01 Ω 到 10.0 MΩ |
| 導通精度 |
± 3% ± 2 位數（0 到 100 Ω） ± 5% ± 2 位數 (>500 kΩ -1 MΩ 未指定) 服務錯誤：BS EN61557-2 (2007) ± 2.0%, 0.1 Ω -2 Ω ± 6.8% |
| 開路電壓 | 5 V ± 1 V |
| 測試電流 | 200 mA (-0 mA +20 mA) （0.01 Ω 到 4 Ω） |
| 引線電阻 | 零補償電阻高達 10 Ω |
| mA range | |
| DC |
0.0mA - 500mA: +/-5%, +/-2 digits |
| AC |
0.0mA - 10.0mA: unspecified 10.0mA - 500mA: +/-5%, +/-2 digits (15Hz - 400Hz, sinusoidal) |
| 電壓 | |
| 電壓范圍 |
交流電：10 mV 到 600 V 真有效 值正弦曲線（40 Hz 到 400 Hz） 直流電：10 mV 到 600 V |
| 電壓范圍精度 |
交流電：± 2% ± 2 位數 直流電：± 2% ± 2 位數 |
| 波形 |
未指定量程：0 mV - 10 mV（15 Hz 到400 Hz） 還有其他規格適用于非正弦曲線波形： 非正弦曲線波形： ±3% ± 2 位數 >100 mV 到 600 V真有效值 ±8% ± 2 位數 10 mV 到 100 mV真有效值 |
| 默認電壓表 | 除非處于“OFF”（關）狀態，否則對于任何量程均可以 >25 V 的交流電或直流電運行 |
| 頻率測量 | |
| 頻率測量范圍 | 15 Hz - 400 Hz |
| 頻率測量精度 | ±0.5% ± 1 位數 |
| 電容 | |
| 電容量范圍 | 0.1 nF 到 10 μF |
| 精度 | ± 5.0% ± 2 位數 (1 nF 到 10 μF) |
| 測量范圍 |
40n F/km 到 60nF /km 計量單位：50nF/Km |
| 存儲容量 | |
| 存儲容量 | >1000 個測試結果 |
| 數據下載 |
藍牙無線 藍牙二類 |
| 范圍 | 高達 10 m |
| 電源供應 |
電源供應 6 x 1.5 V IEC LR6（AA、MN1500、HP7、AM3 R6HP）型堿性電池 可以使用 6 x 1.2 V NiMH 可充電電池。 |
| 電池壽命 |
3000 次絕緣測試，占空比為 5秒“ON”（開）/55 秒“OFF”（關）（500 V 到 500kΩ) 充電器（選配）： 12-15 V 直流電（配件接口） |
| 尺寸 |
228 mm x 108 mm x 63 mm (9.00 in x 4.25 in x 2.32 in) |
| 重量 | 800g |
| 重量（儀器加設備盒） | 1.75 kg (3.86 lb) |
| 保險絲 |
僅可使用 2 x 500 mA (FF) 1000 V 32 x 6 mm 大熔斷容量陶瓷保險絲， HBC 30 kA。不得安裝玻璃保險絲。 |
| 安全防護 | 此儀器符合 EN 61010-1 (1995) 標準，相對地電壓可達 600V（ 四類）。請參見所提供的安全警告。 |
| EMC | 符合 IEC 61326 標準，包括第 1 號修訂 |
| 溫度系數 | <0,1%（每 °C），高達 1 GΩ <0,1%（每 °C 每 GΩ），大于 1 GΩ |
| 環境條件 | |
| 操作溫度范圍和濕度 |
-10 到 +55 °C 溫度高達 40 °C 時，相對濕度 為 90%。 |
| 存儲溫度范圍 | -25 到 +70 °C |
| 校準溫度 | +20 °C |
| 海拔 | 2000 m |
| IP 等級 | IP 54 |

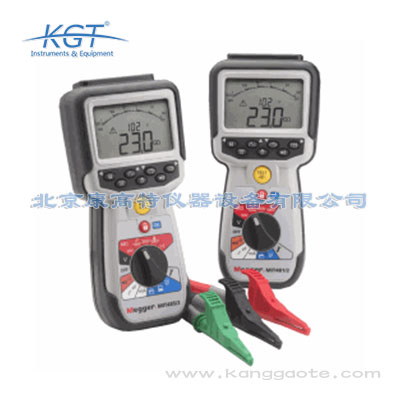

MIT485/2絕緣/連續性測試儀是Megger公司針對電信和電纜測試市場推出的專業儀器，配備多種測試電壓和高精度測量能力。 **絕緣測試電壓選項**：MIT485/2提供四種測試電壓選擇：50V、100V、250V和500V。用戶可根據被測設備的絕緣要求選擇合適的測試電壓。需要注意的是，500V測試電壓具有門控功能（帶保護蓋），可防止意外啟動造成安全事故。 **絕緣電阻測量范圍**： - 50V檔位：測量范圍0-10GΩ - 100V檔位：測量范圍0-20GΩ - 250V檔位：測量范圍0-50GΩ - 500V檔位：測量范圍0-100GΩ **測量精度**：絕緣電阻測量精度為±2%±2位數字。此外，每個量程還有附加的每GΩ誤差，例如500V檔位的附加誤差為±0.4%/GΩ。對于高阻值測量，這種精度能夠滿足大多數工業標準要求。 **測試電流能力**：設備在絕緣測試模式下能夠提供足夠的測試電流，確保測量結果的準確性。連續性測試模式下，200mA測試電流（0.01Ω-4Ω范圍）符合國際標準要求（IEC 61557對連續性測試的規定）。 **其他測量功能**： - 交流/直流電壓
MIT485/2絕緣/連續性測試儀具備完善的數據管理功能，方便用戶記錄、存儲和分析測試數據。 **內置存儲器**：設備內置非易失性存儲器，可保存超過1000條測試結果。存儲內容包括測量值、測試電壓、日期時間、被測設備編號等信息。大容量存儲解決了現場無法及時整理數據的問題。 **數據標識功能**：每條測試記錄可附加設備標識信息，如設備名稱、位置編號等。用戶可通過前面板按鍵為測試數據添加簡單標識，方便后續數據整理。 **藍牙無線傳輸**：MIT485/2集成藍牙無線通信功能，測試數據可通過藍牙傳輸?shù)接嬎銠C或移動設備。這一功能省去了繁瑣的數據線連接，傳輸過程更加便捷高效。 **數據傳輸流程**： 1. 在計算機或移動設備上安裝Megger下載軟件 2. 啟用設備的藍牙功能 3. 搜索并配對設備 4. 選擇需要下載的測試記錄 5. 點擊下載，數據自動導入計算機 **軟件支持**：Megger提供配套的數據管理軟件，支持Windows操作系統。軟件可對下載的測試數據進行歸檔管理、生成測試報告、繪制趨勢圖等分析功能。 **報告生成**：軟件支持生成標準格式的測試報告，包含測試日期、設備
MIT485/2絕緣測試儀采用三端測量設計（正極A、負極B、接地E），這是針對電信和電纜測試需求的專業設計。 **三端測量原理**：傳統兩端測量使用一根測試線連接被測件兩端，但這種方法存在引線電阻影響測量準確性的問題。三端測量增加了一根獨立的接地引線，可以有效消除引線電阻和接觸電阻的影響，特別適合測量含有較長測試引線的現場環境。 **操作方式**：MIT485/2的三端測量可通過面板按鈕切換不同的引線對組合，用戶無需斷開連接即可切換測量模式。這種設計大大提高了測試效率，特別是在需要測量多組數據的情況下。 **避免頻繁插拔**：在測試通信電纜時，經常需要測量多根導線之間的絕緣電阻。傳統兩線儀表需要頻繁更換測試線連接，既費時又容易出錯。MIT485/2的三端設計配合按鈕切換功能，只需一次連接即可完成多組測量。 **電信行業適用性**：電信電纜和設備對絕緣電阻要求嚴格，且經常需要在在線（帶電）環境下測量。MIT485/2的設計充分考慮了這些需求，三端測量能夠有效抑制外部干擾，提供準確的測量結果。 **連續性測試優化**：設備具有專門優化的連續性測試功能（0.01Ω-10.0MΩ范圍
MIT485/2絕緣/連續性測試儀提供靈活的電源選項，滿足不同使用場景的需求。 **電池供電**：設備使用6節AA（五號）堿性電池供電。堿性電池易于獲取更換，適合長時間野外作業。滿電狀態下，堿性電池可支持約3000次500V@500kΩ標準絕緣測試，這一續航能力足以應對數天的現場工作。 **可充電電池選配**：用戶可選配充電套件，使用NiMH（鎳氫）可充電電池。充電電池可重復使用，更加環保，長期使用成本更低。 **多種充電方式**：充電套件支持兩種充電途徑： - 市電充電：連接220V/110V交流電源進行充電 - 車載充電：可通過12V/24V汽車電源充電，適合車載使用 這一特性對于經常進行現場測試的用戶非常實用，如電力巡檢隊伍、電信維護人員等。在沒有市電的現場作業環境中，可通過車載電源為設備充電。 **電池電量指示**：設備配備電池電量低警告指示，當電池電量不足時會及時提醒用戶更換或充電，避免測試過程中突然斷電。 **電源管理**：設備具有自動關機功能，在空閑一定時間后自動關閉，節省電池電量。這一功能可通過設置禁用，但建議保持開啟以延長電池使用時間。 **工作溫度范圍
MIT485/2絕緣/連續性測試儀在安全設計方面表現出色，具備高等級的安全防護性能。 **安全等級**：MIT485/2符合CAT IV 600V安全等級，這是IEC 61010標準中定義的最高安全等級之一。CAT IV適用于直接在電網源頭進行測量的設備，如電度表、前置電流保護設備等。CAT IV 600V意味著設備能夠承受600V以下系統中可能出現的瞬態過電壓和浪涌沖擊。 **防護等級**：設備外殼防護等級達到IP54。IP54表示設備能夠防止有害灰塵進入內部，并能承受來自任何方向的濺水。這對于戶外作業和惡劣環境下的使用尤為重要。 **門控500V功能**：設備提供帶門控的500V測試電壓選項。門控設計防止測試按鈕被意外觸發啟動500V高壓，既保護操作人員安全，也避免對被測敏感設備造成損害。 **典型應用場景**： **航空電子設備檢測**：MIT485/2適用于商業飛機電子系統的絕緣性能檢測。航空電子設備對絕緣要求極高，該儀器的高精度和安全性完全滿足航空工業標準。 **軍事通信系統**：產品專為軍事通信電纜設計，可用于測試陸地、海上和空中軍事通信線路的絕緣和導通性能。設
