MRU-21接地電阻測試儀支持土壤電阻率測量功能，是接地網設計、項目選址階段的必備檢測功能。該儀器采用行業通用的溫納四極法進行土壤電阻率測量，測量范圍覆蓋0.1Ω·m~9999kΩ·m，測量精度為±3%，可適配平原、山區、鹽堿地、凍土等各類地質條件的測量需求。其測試原理為：在被測區域按照等間距布置四根接地極，插入土壤深度不超過極間距的1/20，將儀器的電流輸出接口連接最外側的兩根電極，電壓采集接口連接內側的兩根電極，儀器向外側兩個電極通入恒定的低頻交流電流，電流在土壤中擴散形成穩定的電場，此時內側兩個電極之間會產生對應的電勢差，儀器根據歐姆定律計算出兩個電壓極之間的土壤電阻，再結合電極間距、土壤均勻度校正系數，自動計算出該區域的土壤電阻率。測量時可根據勘測需求選擇不同的極間距，極間距越大測量的土壤深度越深，通常極間距設置為設計接地網埋設深度的3倍以上，即可獲得對應深度的平均土壤電阻率。該功能廣泛應用于變電站選址、新能源電站建設、防雷工程設計、軌道交通線路勘測等場景，可為接地網的設計、施工提供準確的基礎參數，保障接地網建成后的性能符合設計要求。

MRU-21接地電阻測試儀針對工業領域的復雜使用環境進行了專項優化，可在強電磁干擾、高低溫、高濕等惡劣環境下穩定運行。抗電磁干擾性能方面，該儀器的EMC抗干擾等級達到三級，可抵抗100A/m的工頻磁場干擾、20V以上的工頻電壓干擾，在500kV及以上電壓等級的變電站、換流站、高壓輸電線路附近等強電磁環境下測量時，不會出現數據漂移、精度下降的問題，測量誤差仍可控制在標稱精度范圍內；環境適應性方面，儀器的工作溫度范圍為-20℃~55℃，存儲溫度范圍為-40℃~70℃，可適配東北等高寒地區、西北沙漠高溫地區、高海拔地區的使用需求，在-20℃的低溫環境下仍可正常開機運行，測量精度不受溫度影響；防護等級方面，儀器外殼采用阻燃ABS材質，防護等級達到IP54，可防止灰塵侵入、飛濺水的影響，適合戶外野外、工地、工廠車間等惡劣環境使用，意外淋水、少量灰塵進入不會影響儀器的正常運行。同時該儀器內置的抗干擾算法可自動濾除現場的雜散電流、跨步電壓帶來的干擾，無需額外的抗干擾操作即可獲得準確的測量結果，大幅提升復雜環境下的檢測效率。該性能可滿足電力、核工業、軌道交通等行業復雜作業環境的檢測需求，適合B端企業的

MRU-21接地電阻測試儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、新能源、建筑防雷等多個領域，可滿足不同行業的差異化檢測需求。在電力行業，可用于10kV~1000kV各電壓等級變電站、換流站、輸電線路桿塔的接地電阻檢測，以及配電臺區、用戶側電氣設備的接地性能校驗，符合電力行業的巡檢、預試要求；在核工業領域，可用于核電廠安全殼接地系統、核級電氣設備接地裝置的定期檢測，滿足核設施高可靠性的接地檢測要求；在水務行業，可用于自來水廠、污水處理廠的電氣設備、曝氣機、水泵等動力設備的接地檢測，保障涉水設備的用電安全；在環保行業，可用于空氣質量監測站、水質監測站、污染源在線監測設備的接地性能檢測，避免電磁干擾影響監測數據的準確性；在軌道交通行業，可用于地鐵、輕軌的接觸網接地、信號系統接地、站臺電氣設備接地的檢測，滿足軌道交通系統的防雷、防觸電要求；在新能源領域，可用于風力發電場、光伏發電站的升壓站、箱變、逆變器的接地檢測，符合新能源電站的并網驗收要求。B端生產制造企業可將其用于廠區電氣設備、防雷接地網的日常檢測，G端電網、核工業管理單位、交通管理部門可將其用于官方檢測、驗收、巡檢等工作場景

使用MRU-21接地電阻測試儀測量接地電阻需按照規范流程操作，可保障測量結果的準確性。首先是前期準備，確認被測接地裝置所處環境無極端惡劣天氣，避開高壓輸電線路、強電磁輻射源的直接干擾，根據被測對象的接地要求選擇對應的測量模式：如果是獨立接地極的驗收檢測，可選擇三極法測量，按照要求布置電流極和電壓極，電流極與被測接地極的距離為接地網對角線長度的4~5倍，電壓極布置在兩者之間距離被測接地極約0.618倍電流極間距的位置，將儀器的對應接口分別連接被測接地極、電壓極、電流極，確認電極插入土壤深度不低于20cm，接觸良好；如果是多點接地系統的在線檢測，可選擇雙鉗法模式，將兩個鉗口分別卡在被測接地引下線和基準接地線上，無需額外打接地極即可完成測量。接線完成后開機，選擇對應測量檔位，儀器會自動完成線路自檢，確認接線無接反、接觸不良等問題后自動啟動測量，單次測量時間不超過3秒，測量結果會直接顯示在屏幕上，同時自動存入設備存儲模塊。測量完成后可直接查看數據，也可通過通信接口導出數據用于后續分析。操作過程中需注意，嚴禁在被測接地裝置帶高壓電的情況下進行接線操作，避免發生觸電風險。

MRU-21接地電阻測試儀的測量精度處于行業領先水平，可覆蓋絕大多數對接地性能要求較高的檢測場景。該儀器接地電阻測量精度為±(2%讀數+0.01Ω)，最小分辨率可達0.001Ω，在0.01Ω~20Ω的小電阻測量區間精度表現尤為突出，可滿足以下高精度檢測需求：一是核工業領域核級電氣設備的接地檢測，核設施安全接地要求通常不超過0.5Ω，該儀器可精準識別接地電阻的微小變化，及時發現接地裝置腐蝕、連接松動等隱患；二是軌道交通信號系統的接地檢測，軌道交通信號系統接地要求不超過1Ω，高精度測量可避免接地電阻異常帶來的信號干擾問題，保障行車安全；三是新能源電站的箱變、逆變器接地檢測，新能源并網要求接地電阻不超過4Ω，精準測量可保障電站符合并網驗收標準，避免因接地不合格導致的并網失敗；四是數據中心、通信基站的等電位連接檢測，該類場景等電位連接電阻要求不超過0.1Ω，儀器的高分辨率可精準檢測連接點的接觸性能；五是電力系統110kV及以上電壓等級變電站的接地網檢測，可準確測量接地網的整體接地電阻，判斷接地網的運行狀態。對于B端企業而言，高精度測量可減少檢測誤差，避免因誤判帶來的安全隱患，提升運維效率；對于

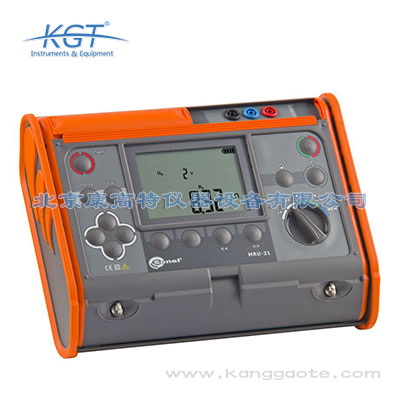

MRU-21接地電阻測試儀是一款高精度便攜式接地檢測設備，核心功能涵蓋接地電阻測量、土壤電阻率測量、接地電壓測量、等電位連接電阻測量四大類，可覆蓋90%以上的工業接地檢測需求。核心技術參數如下：接地電阻測量范圍覆蓋0.01Ω~2000Ω，測量精度為±(2%讀數+0.01Ω)，最小分辨率可達0.001Ω，可滿足低至0.5Ω的高精度接地場景檢測需求；土壤電阻率測量范圍為0.1Ω·m~9999kΩ·m，精度±3%，可適配不同地質條件的勘測需求；接地電壓測量范圍0~100V，精度±(1%讀數+0.1V)，可快速判斷接地裝置的帶電風險。儀器支持三極法、四極法、雙鉗法三種測量模式，可適配不同場景的檢測需求，內置抗干擾模塊，可抵抗20V以上的工頻干擾，在強電磁環境下仍能保持穩定的測量精度。儀器內置大容量存儲模塊，可存儲10000組以上的測量數據，支持CSV格式數據導出功能，方便檢測人員后續整理分析。該產品可適配電力、核工業、水務、環保、軌道交通、新能源等多個行業的接地檢測需求，滿足各類B端企業和G端國有單位的檢測標準要求。

MRU-21接地電阻測試儀具備優秀的系統兼容性，可適配絕大多數工業領域的自動化管理系統，滿足B端企業和G端單位的數字化運維需求。通信協議層面，該儀器支持Modbus-RTU、MQTT兩種主流工業通信協議，可直接對接各類工業平臺無需額外開發轉換模塊：一是可接入電力行業的SCADA系統、智能巡檢管理平臺，測量數據可實時上傳到運維平臺，實現接地性能的遠程監控、趨勢分析，滿足電力系統智能化運維的要求；二是可接入新能源電站的運維管理系統，作為電站智能化檢測設備的一部分，檢測數據可直接納入電站的驗收、運維檔案，符合新能源電站的數字化管理要求；三是可接入軌道交通的綜合監控系統，接地檢測數據可與信號系統、供電系統的數據聯動，及時發現接地隱患，保障軌道交通運行安全；四是可接入G端單位的智慧監管平臺，比如電網的設備管理平臺、環保部門的監測設備運維平臺、核工業的安全監管平臺，檢測數據可直接作為監管依據，滿足政務數字化監管的要求。同時該儀器支持CSV格式的數據導出，測量數據可直接導入各類檢測報告生成系統、企業質量管理系統，減少人工錄入的工作量，降低人為誤差。儀器的存儲容量可達10000組以上，可滿足批量檢測場
