Multigauge 5600超聲波測厚儀搭載專用的涂層穿越功能，無需去除工件表面的防腐涂層、油漆層、鍍鋅層等覆層，即可直接檢測基材的實際厚度，最大支持20mm厚度的覆層穿越，完全適配帶涂層工件的檢測需求。其工作原理為雙回波識別算法，超聲波脈沖從探頭發出后，第一個回波為涂層與空氣的接觸面反射回波，第二個回波為涂層與基材的分界面反射回波，第三個回波為基材底面的反射回波，設備通過算法自動識別第二個回波與第三個回波的時間差，結合基材的聲速參數即可計算出基材的實際厚度，同時也可單獨計算出涂層的厚度，實現一次檢測同時獲得涂層厚度與基材厚度兩個參數。該功能在水務、石化、環保等領域的應用價值極高，針對帶有環氧煤瀝青、3PE防腐層的輸水管道、油氣管道、脫硫塔等設備，傳統測厚儀需要打磨去除涂層后才能檢測，單點位預處理時間就需要3-5分鐘，而Multigauge 5600超聲波測厚儀無需打磨預處理，單點位檢測時間僅需1-2秒，檢測效率提升超過90%，同時避免了打磨對防腐層的破壞，無需后續的防腐層修復作業，可大幅降低檢測的綜合成本。使用涂層穿越功能時需注意，若涂層與基材的聲阻抗差異過小，會導致回波識別不清，

Multigauge 5600超聲波測厚儀具備完善的數據傳輸與系統對接能力，可滿足不同用戶的數字化管理需求。數據傳輸方面，設備同時搭載USB2.0接口與藍牙5.0傳輸模塊，可通過有線或無線方式完成數據傳輸；數據導出格式支持CSV、Excel兩種通用格式，導出的數據包含測量值、檢測時間、分組編號、自定義位置標記、波形快照索引等完整信息，無需二次整理即可直接用于檢測報告生成。系統對接方面，設備支持對接B端制造企業的MES生產制造執行系統、QMS質量管理系統、ERP企業資源計劃系統，可將檢測數據直接同步至企業的數字化管理平臺，實現質量數據的自動歸集、分析與溯源，幫助企業提升質量管控效率；針對G端政府檢測機構、國有單位的需求，設備可對接特種設備檢測監管平臺、電力設備運維管理平臺、市政設施管理平臺等政務系統，檢測數據可直接同步至監管平臺，滿足法定檢測的數據溯源、合規留存要求。同時設備支持自定義數據分組功能，檢測人員可根據檢測批次、檢測位置、工件類型等維度創建不同的存儲分組，每組最多可存儲1萬條數據，最多支持10個獨立分組，批量檢測時可直接按組導出數據，大幅降低數據整理的人力成本。設備的通信協議為

Multigauge 5600超聲波測厚儀可適配的檢測材料覆蓋絕大多數常用工業材料，通過聲速校準即可實現不同材料的高精度厚度檢測。金屬材料方面，可檢測碳鋼、不銹鋼、合金鋼、鋁合金、銅合金、鈦合金、鑄鐵、鑄鋼等各類金屬材料，針對奧氏體不銹鋼、粗晶鑄鐵等聲衰減較大的材料，選配粗晶專用探頭即可實現穩定檢測，可滿足金屬加工、壓力容器制造、管道生產等領域的材料厚度檢測需求；非金屬材料方面，可檢測PVC、PPR、PE、ABS等工程塑料，氧化鋁、碳化硅等工業陶瓷，鋼化玻璃、硼硅玻璃等玻璃材料，以及玻璃鋼、碳纖維復合材料等非金屬復合材料，可滿足化工、水務、新能源等領域的非金屬部件檢測需求。同時設備搭載涂層穿越功能，無需去除工件表面的油漆、防腐涂層、鍍鋅層等覆層，即可直接檢測基材的實際厚度，支持的最大覆層厚度可達20mm，針對帶有防腐涂層的管道、儲罐、鋼結構等檢測場景，可大幅降低檢測作業的預處理成本，提升檢測效率。設備預設了碳鋼、不銹鋼、鋁、銅、PVC、玻璃等12種常用材料的標準聲速參數，檢測人員可直接調用對應參數開展檢測，針對非常規材料，也可通過已知厚度的同材質試塊完成聲速校準后開展檢測，適配性覆蓋絕

使用Multigauge 5600超聲波測厚儀開展厚度檢測需按照規范流程操作，以保障檢測結果的準確性。第一步為設備校準，首先使用隨機附帶的標準碳鋼試塊完成零點校準，將探頭涂抹耦合劑后貼合在標準試塊上，調整設備零點參數直至顯示數值與試塊標稱厚度一致；若被測材料為非碳鋼材料，需使用同材質已知厚度的試塊完成聲速校準，將設備調整至聲速校準模式，輸入試塊的標稱厚度值，探頭貼合試塊表面后設備將自動計算并保存該材料的聲速參數，也可直接調用設備預設的12種常用材料的聲速參數。第二步為參數設置，根據檢測需求設置測量分辨率、存儲分組、位置標記規則、涂層穿越功能開關等參數，若檢測帶涂層的工件需開啟涂層穿越模式，若需要留存波形快照需開啟波形自動保存功能。第三步為現場檢測，清理被測工件表面的銹蝕、油污、氧化皮等雜質，在工件表面涂抹對應工況的耦合劑，將探頭垂直貼合在工件表面，保持壓力穩定，待讀數穩定且波形顯示正常后即可記錄測量值，針對腐蝕嚴重的點位可多次測量取平均值，也可移動探頭掃查該區域的最小厚度值；若檢測高溫工件需選用高溫探頭與高溫耦合劑，檢測曲面工件需選用曲面探頭。第四步為數據處理，批量檢測完成后，可通過U

Multigauge 5600超聲波測厚儀的設計與性能完全符合多領域國內國際標準要求，可滿足各類合規檢測場景與政府采購的標準符合性要求。通用無損檢測領域，符合GB/T 11344《無損檢測 接觸式超聲脈沖回波法測厚方法》、IEC 16809《無損檢測 超聲測厚設備特性和驗證》的通用技術要求；電力行業領域，符合DL/T 675《電力行業無損檢測 超聲波測厚技術導則》的相關要求，可直接用于電力系統各類設備的法定檢測與日常運維檢測；核工業領域，符合EJ/T 1039《核電廠無損檢測 超聲測厚方法》的性能要求，適配核級設備的檢測標準；軌道交通領域，符合TB/T 3551《軌道交通 無損檢測 超聲測厚方法》的相關要求，可用于鐵路、城市軌道交通各類裝備的檢測作業；特種設備檢測領域，符合TSG 21《固定式壓力容器安全技術監察規程》、TSG D0001《壓力管道安全技術監察規程-工業管道》中對測厚設備的性能要求，可用于特種設備法定檢驗工作。同時設備的電磁兼容性符合GB/T 17626系列標準要求，防護等級符合GB/T 4208-2017中IP65的等級要求，所有性能指標均通過第三方權威機構檢測驗證，

Multigauge 5600超聲波測厚儀完全適配特種設備檢測的各類場景需求，符合特種設備檢驗的合規性與精度要求。首先是標準符合性，設備符合TSG 21《固定式壓力容器安全技術監察規程》、TSG D0001《壓力管道安全技術監察規程-工業管道》、TSG Q7015《起重機械定期檢驗規則》等特種設備安全技術規范的要求，可用于壓力容器、壓力管道、電梯、起重機械、客運索道、大型游樂設施等各類特種設備的法定檢驗與定期檢測，滿足G端特種設備檢驗機構的合規檢測要求。其次是場景適配性，設備可選配多種專用探頭，Φ2mm微小口徑探頭可檢測直徑10mm以下的小管徑壓力管道，粗晶專用探頭可檢測奧氏體不銹鋼壓力容器、鑄鐵起重機械部件等粗晶材料工件，高溫探頭可檢測運行狀態下的高溫壓力容器與壓力管道，曲面探頭可檢測球形儲罐、弧形管道等曲面工件，覆蓋絕大多數特種設備的檢測場景。第三是數據溯源能力，設備存儲的檢測數據包含測量值、時間戳、A掃波形快照、檢測位置標記等完整信息，不可隨意篡改，完全滿足特種設備檢測的數據溯源與檔案留存要求，檢測數據可直接作為法定檢驗報告的支撐材料。第四是檢測可靠性，A掃波形實時顯示功能可輔助

Multigauge 5600超聲波測厚儀的測量精度受多方面工況因素影響，使用過程中需針對性調整操作方式以保障檢測精度。首先是材料聲速參數的準確性，超聲波在不同材料中的傳播速度存在差異，若聲速設置偏差1%，厚度測量結果就會對應偏差1%，因此檢測前需確認被測材料的聲速參數，未知聲速的材料需使用同材質已知厚度的試塊完成聲速校準后再開展檢測；其次是工件表面狀態，若工件表面存在銹蝕、氧化皮、凹坑、油污等雜質，會影響超聲波的耦合效率，導致測量偏差甚至無法讀數，檢測前需清理工件表面的雜質，保持表面平整清潔；第三是工件溫度，超聲波在高溫材料中的傳播速度會發生變化，常溫探頭的適用溫度區間為-20℃-60℃，若被測工件溫度超過60℃，需選配高溫探頭與高溫耦合劑開展檢測，避免高溫損壞探頭同時保障測量精度；第四是工件內部結構，若工件內部存在分層、密集氣孔、夾渣等缺陷，會導致超聲波無法正常傳播到底面，此時需結合A掃波形判斷檢測結果的有效性，避免誤判；第五是工件的形狀，若被測工件為曲面管材、球面工件，需選配曲面專用探頭，保障探頭與工件表面的貼合面積，提升耦合效率。使用過程中還需注意，耦合劑需根據工況選擇對應的類

Multigauge 5600超聲波測厚儀的應用場景覆蓋多個國民經濟核心領域，針對不同行業的檢測需求均有適配性設計。電力行業場景下，可用于火力發電廠鍋爐水冷壁、過熱器、再熱器、省煤器四管的腐蝕厚度檢測，水力發電廠引水鋼管、壓力鋼管的壁厚減薄檢測，風力發電塔筒、葉片法蘭的厚度核驗，以及輸變電鐵塔鋼結構的厚度檢測；核工業場景下，可適配低輻射環境下核級管道、壓力容器的定期厚度檢測，符合核工業無損檢測的精度要求；水務行業場景下，可用于市政輸水鋼管、球墨鑄鐵管的腐蝕檢測，污水處理廠壓力容器、曝氣管道的厚度檢測，以及海水淡化工程耐蝕合金管道的厚度核驗；環保行業場景下，可用于脫硫塔、脫硝反應器、廢氣處理碳鋼管道的壁厚檢測，危廢存儲儲罐的腐蝕減薄檢測；軌道交通場景下，可用于動車組車體鋼結構、輪軸的厚度檢測，地鐵隧道盾構管片預埋鋼環的厚度核驗，以及貨運鐵路貨車車體、轉向架的厚度檢測。同時在通用制造場景下，可用于金屬加工企業的來料厚度檢驗、生產過程質量控制、成品出廠核驗，也可用于特種設備檢驗機構的壓力容器、壓力管道、起重機械的法定檢測場景，同時滿足B端生產制造企業的效率需求與G端監管檢測單位的合規需求。

Multigauge 5600超聲波測厚儀針對電力行業的檢測需求做了多項適配性設計，在電力設備運維檢測場景下具備顯著應用優勢。首先是標準符合性高，設備完全符合DL/T 675《電力行業無損檢測 超聲波測厚技術導則》的性能要求，可直接用于電力系統各類設備的日常運維檢測與法定檢驗，滿足電網、發電企業的合規性要求；其次是工況適配性強，設備可選配300℃高溫探頭，可直接檢測處于運行狀態的鍋爐管壁、蒸汽管道等高溫設備，無需停機冷卻即可開展檢測，大幅降低檢測對電力生產的影響；第三是檢測精度高，±0.5%H±0.01mm的測量精度可精準識別管壁0.1mm級的腐蝕減薄，幫助運維人員提前發現設備隱患，避免管道爆管等安全事故的發生；第四是帶A掃波形顯示功能，可輔助檢測人員區分管壁內的結垢、腐蝕坑、內部缺陷等異常情況，避免誤判，提升檢測結果的可靠性；第五是設備便攜性強，220g的重量與IP65的防護等級，可適配火力發電廠鍋爐爐膛內、水力發電廠引水隧洞、風力發電塔筒高空等狹小、惡劣工況下的檢測作業，降低檢測人員的作業負擔。針對新能源發電場景，設備可檢測光伏支架的鋼結構厚度、光熱發電高溫熔鹽管道的壁厚，適配新能

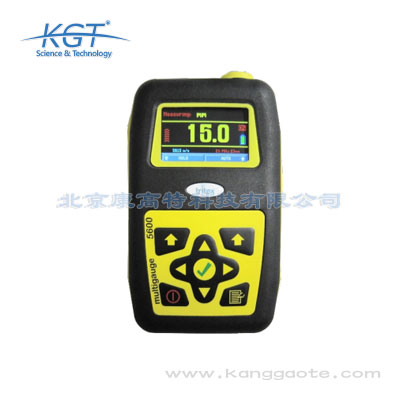

Multigauge 5600超聲波測厚儀采用脈沖回波檢測原理，核心技術參數與功能覆蓋多場景檢測需求。首先測量性能方面，針對碳鋼基材的測量區間為0.65mm-500mm，針對塑料、陶瓷、玻璃鋼等非金屬材料可通過聲速校準擴展適配測量范圍；測量精度可達±0.5%H±0.01mm（H為被測工件實際厚度），分辨率支持0.01mm/0.1mm自由切換，完全滿足高精度質量檢測要求。設備搭載高清彩色顯示屏，支持A掃波形實時顯示，可輔助檢測人員識別工件內部分層、氣孔、夾渣等隱性缺陷，避免單純數值讀數造成的誤判。存儲模塊最大支持10萬組檢測數據存儲，每組數據包含測量值、時間戳、波形快照、分組編號、自定義位置標記等信息，可滿足批量檢測的全鏈路溯源需求。設備支持多類型探頭選配，包括常溫通用探頭、300℃高溫探頭、Φ2mm微小口徑探頭、粗晶材料專用探頭等，可適配不同工況的檢測需求。機身采用IP65防護等級，可在潮濕、粉塵、輕度腐蝕等惡劣工況下穩定運行，裸機重量僅220g，適配高空、狹小空間的現場檢測作業需求。同時設備預設12種常用材料聲速參數，支持自定義聲速校準，可大幅提升不同材料檢測的作業效率。
