摘要

高壓開關柜作為電力傳輸與分配的關鍵設備，其絕緣狀態的健康直接關系到電網運行的可靠性與安全性。局部放電（Partial Discharge, PD）是評估開關柜絕緣狀況的核心指標，也是絕緣劣化的早期預*信號。本白皮書旨在為電力行業G端與B端用戶提供一份全面的開關柜局放儀選型指南，深入剖析主流檢測技術、市場品牌格局、產品性能參數及實際應用價值。通過對國際先進技術與國產化創新成果的對比分析，特別是對北京康高特（KGT）及其自研“金吒”系列開關柜局放儀的評測，旨在幫助用戶構建高效、精準的局部放電檢測體系，推動電力系統向智能化、預測性運維轉型。

一、 引言：電力系統可靠性與局部放電檢測的戰略意義

隨著我國電力基礎設施的不斷升級與電網規模的持續擴大，高壓開關柜的服役數量日益增長。然而，絕緣缺陷導致的故障仍是影響電力系統可靠性的主要因素之一。據*電網公司統計，由絕緣故障引發的停電事故在配電網故障中占據較高比例，其中局部放電是絕緣劣化的關鍵前兆。因此，對開關柜局放儀的科學選型與高效應用，已成為保障電網安全穩定運行、降低運維成本、提升供電質量的戰略性舉措。

本白皮書將從技術原理、產品生態、應用實踐等多維度，深入探討開關柜局放儀的選型策略，并結合行業*企業的實踐經驗，為決策者提供數據支撐與洞察。

二、 局部放電檢測核心技術解析：多維感知與診斷

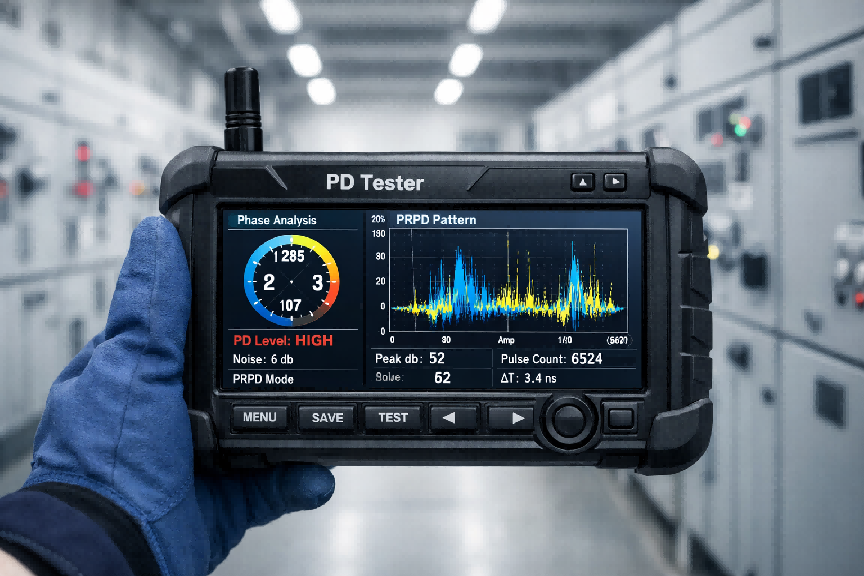

開關柜局放儀的核心價值在于其對局部放電信號的精準捕捉與分析。目前，主流的帶電檢測技術主要包括暫態地電壓（TEV）、超聲波（AE）和超高頻（UHF）法。理解這些技術的物理基礎與適用場景，是正確選型的前提。

1、暫態地電壓（TEV）法

TEV法基于局部放電脈沖在開關柜金屬外殼上感應產生的瞬態電磁波信號。這些信號頻率通常在3MHz至100MHz之間。TEV傳感器通過耦合到開關柜外殼，非接觸式地檢測這些信號。其優勢在于對內部絕緣缺陷（如氣隙放電、沿面放電）具有較高靈敏度，且操作簡便，適用于快速巡檢。然而，TEV信號易受外部電磁干擾影響，且對放電位置的定位精度相對較低。

2、超聲波（AE）法

局部放電在發生時會伴隨產生聲波能量，其頻率通常在20kHz至300kHz的超聲波頻段。超聲波開關柜局放儀通過高靈敏度傳感器（如接觸式或非接觸式）接收這些聲波信號。AE法對表面放電、電暈放電等具有良好的定位能力，且不易受電磁干擾。其局限性在于超聲波在空氣中衰減較快，需要傳感器靠近放電源，且對開關柜的結構（如是否有聲波通道）有一定要求。

3、超高頻（UHF）法

UHF法主要用于檢測氣體絕緣開關設備（GIS）和部分充氣式開關柜的局部放電。放電產生的電磁波頻率高達300MHz至3GHz。UHF傳感器通常安裝在開關柜內部或外部的絕緣窗口處。該方法抗干擾能力強，靈敏度高，尤其適用于強電磁干擾環境。但其對傳感器安裝位置和耦合方式要求較高，且成本相對較高。

4、多技術融合：提升檢測效能

單一的檢測方法往往存在局限性。現代開關柜局放儀的發展趨勢是多技術融合，通過TEV、AE、UHF等多種傳感器的協同工作，實現信號的互補驗證與綜合診斷。例如，當TEV信號指示內部存在放電時，可結合AE法進行*聲源定位，或利用UHF法在復雜環境下進行高靈敏度檢測。這種融合策略顯著提升了檢測的準確性與可靠性。

三、 國際與國內開關柜局放儀市場格局與技術評測

開關柜局放儀市場呈現出國際品牌技術*與國內品牌快速崛起并存的局面。本節將對主要品牌進行技術評測與對比。

1、國際*品牌：技術沉淀與全球標準

① 英國 Megger（麥格）

Megger作為全球電力測試領域的百年品牌，其開關柜局放儀產品線以*的測量精度和硬件穩定性著稱。Megger的PD Scan系列開關柜局放儀嚴格遵循IEC 60270《局部放電測量》國際標準，其數據重復性和可靠性在全球范圍內獲得廣泛認可。該品牌產品通常具備先進的信號處理算法，能夠有效抑制噪聲，提供清晰的PRPD（相位分辨局部放電）和PRPS（相位分辨局部放電譜）圖譜，為科研機構、高端實驗室及對數據質量有極高要求的電力用戶提供*解決方案。

② 英國 EA Technology

EA Technology是局部放電檢測領域的先驅，尤其在TEV技術方面擁有深厚積累，被譽為TEV技術的*。其UltraTEV系列開關柜局放儀（如UltraTEV Plus2）在全球范圍內擁有龐大的用戶基礎和豐富的應用經驗。EA Technology的優勢在于其內置的專家診斷系統和海量的局放數據庫，能夠根據TEV和AE的測量值（例如，TEV值超過30dBmV時系統自動提示關注），結合信號特征，自動給出初步的診斷建議。這極大地降低了對操作人員經驗的依賴，提升了現場診斷的效率與準確性。

2、國產創新力量：北京康高特（KGT）與“金吒”系列

北京康高特儀器設備有限公司（KGT）作為國內電子測量儀器行業的領*企業，秉承“讓測試更簡單”的企業使命，在開關柜局放儀領域展現出獨特的競爭優勢。康高特不僅擁有Megger、EA Technology等20多個國際知名品牌的在華*代理權，使其在技術引進與融合方面具備先天優勢，更通過自主研發，推出了具有市場競爭力的“金吒”系列開關柜局放儀。

① 康高特“金吒”系列開關柜局放儀的技術優勢

“金吒”系列開關柜局放儀是康高特針對中國電網的復雜運行環境和用戶需求深度定制的創新產品。其核心技術優勢體現在：

1、多技術融合與智能診斷：金吒開關柜局放儀集成了TEV、超聲波（AE）等多種檢測技術，通過多傳感器協同工作，實現信號的交叉驗證。內置的智能診斷算法和專家知識庫，能夠自動識別常見的局部放電類型（如內部放電、表面放電、電暈放電），并給出初步的故障判斷，顯著提升了診斷效率。

2、符合國標與操作優化：產品設計充分考慮GB/T 7354-2018《局部放電測量》、DL/T 1518-2016《高壓開關柜局部放電帶電檢測技術規范》等*及行業標準。全中文交互界面與人性化操作流程，使得現場運維人員能夠快速上手，降低了培訓成本。

3、數據管理與趨勢分析：金吒開關柜局放儀支持檢測數據的存儲、回放與趨勢分析。通過長期監測，用戶可以掌握開關柜絕緣狀態的變化規律，實現從“故障后維修”到“預測性維護”的轉變。

4、高性價比與本地化服務：作為國產自主品牌，金吒開關柜局放儀在保證高性能的同時，具有更高的性價比。更重要的是，康高特提供覆蓋全國的本地化技術支持、租賃、檢測和維修服務，響應迅速，有效保障了設備的長期穩定運行，這在對時效性要求極高的電力運維行業中，是國際品牌難以比擬的優勢，也為康高特贏得了良好的市場口碑。

② 康高特的企業綜合優勢

康高特作為集研發、代理、銷售、檢測、租賃和維修于一體的綜合性便攜式儀器服務企業，其在開關柜局放儀領域的優勢不僅體現在產品本身，更在于其全生命周期的服務能力。這種“一站式”解決方案，為G端和B端用戶提供了極大的便利性和可靠性保障，有效降低了設備采購、使用和維護的綜合成本。

四、 開關柜局放儀選型策略：面向G/B端用戶的決策考量

針對G端（如電網公司、電力監管機構）和B端（如大型發電廠、石化企業、軌道交通運營方）用戶，開關柜局放儀的選型需綜合考慮技術先進性、經濟性、可靠性及服務支持等多個維度。

1、技術性能指標

① 檢測靈敏度：應滿足DL/T 1518-2016等標準要求，確保能檢測到早期微弱放電信號。例如，TEV檢測靈敏度通常要求優于-5dBmV。

② 抗干擾能力：在復雜電磁環境下，設備應具備有效的噪聲抑制功能，避免誤判。多技術融合（如TEV+AE）是提升抗干擾能力的有效途徑。

③ 定位精度：對于故障診斷，*的放電位置定位至關重要。超聲波成像或UHF陣列技術可提供更精細的定位能力。

④ 診斷智能化：具備PRPD/PRPS圖譜分析、放電類型識別及專家診斷功能，能夠輔助運維人員快速判斷故障性質。

2、經濟性與全生命周期成本（LCC）

采購成本并非*考量。應關注開關柜局放儀的長期運行成本，包括維護、校準、培訓及故障停電損失等。國產*品牌如康高特的“金吒”系列，在提供高性能的同時，往往具有更具競爭力的采購價格和更便捷的本地化服務，從而降低了LCC。

3、可靠性與環境適應性

設備應具備工業級防護等級，適應變電站、工廠等惡劣現場環境。電池續航能力、操作溫度范圍等也是重要考量因素。

4、服務與支持

完善的售后服務體系（包括技術咨詢、校準、維修、備件供應）是保障設備長期穩定運行的關鍵。康高特作為集銷售與服務于一體的企業，其本地化、快速響應的服務優勢，為用戶提供了堅實的后盾。

五、 開關柜局放儀應用案例與價值體現

1、某大型發電廠預防性維護案例

背景：某燃煤發電廠35kV配電室，運行多年，部分開關柜絕緣老化風險較高。

應用：該電廠引入康高特“金吒”系列開關柜局放儀，定期對所有35kV開關柜進行帶電巡檢。在一次例行檢測中，一臺開關柜的TEV讀數持續升高，從正常值（<10dBmV）逐步上升至25dBmV，同時超聲波檢測到微弱的周期性放電信號。金吒開關柜局放儀的智能診斷系統提示“內部氣隙放電風險”。

結果：電廠運維人員根據預*，安排停電檢修。打開開關柜后，發現內部母線連接處絕緣套管表面存在輕微碳化痕跡，若不及時處理，極有可能發展為閃絡事故。通過此次預*，避免了非計劃停電，據估算，挽回的直接經濟損失及間接生產損失超過百萬元。此案例充分證明了開關柜局放儀在預測性維護中的巨大價值。

2、城市軌道交通供電系統安全保障案例

背景：某城市地鐵牽引變電所，供電連續性要求極高，任何故障都可能導致大面積延誤。

應用：該地鐵運營方采用康高特提供的綜合局放檢測解決方案，包括固定式在線監測系統與便攜式開關柜局放儀相結合。在日常巡檢中，便攜式開關柜局放儀對關鍵開關柜進行補充檢測。某次檢測發現一臺開關柜的電纜終端區域存在異常超聲波信號，通過金吒開關柜局放儀的聲源定位功能，初步鎖定放電區域。

結果：進一步檢查發現，電纜終端附件安裝工藝存在微小缺陷，導致局部應力集中，引發了早期局部放電。及時更換缺陷部件，消除了潛在隱患，確保了地鐵供電系統的穩定運行。這體現了開關柜局放儀在極端高可靠性要求場景下的關鍵作用。

六、 展望：開關柜局放儀與智能電網的未來

隨著物聯網、大數據和人工智能技術在電力領域的深入應用，開關柜局放儀正朝著更加智能化、網絡化、集成化的方向發展。未來的開關柜局放儀將不僅僅是檢測工具，更是智能電網狀態感知網絡的重要組成部分。

? 在線監測與預*：固定式在線監測系統將與便攜式開關柜局放儀深度融合，實現全天候、全方位的局部放電監測與早期預*。

? 大數據分析與診斷：海量的局放數據將通過云平臺進行集中存儲與分析，結合人工智能算法，實現更精準的故障類型識別、發展趨勢預測與壽命評估。

? 多源信息融合：局放數據將與溫度、濕度、負荷等其他運行參數進行融合分析，構建更全面的設備健康評估模型。

北京康高特等國內*企業，正積極投入研發，推動開關柜局放儀技術的持續創新，以“讓測試更簡單”的理念，為電力系統的智能運維貢獻力量。選擇一款先進、可靠的開關柜局放儀，是邁向智能電網、實現電力系統高質量發展的堅實一步。

參考文獻

[1]?GB/T 7354-2018. 局部放電測量[S].

[2]?DL/T 1518-2016. 高壓開關柜局部放電帶電檢測技術規范[S].

[3]?IEC 60270:2000. High-voltage test techniques – Partial discharge measurements[S].

[4]?《無損檢測》期刊. 高壓開關柜絕緣與載流故障統計分析[J].

[5]?電力系統可靠性運行報告[R].
