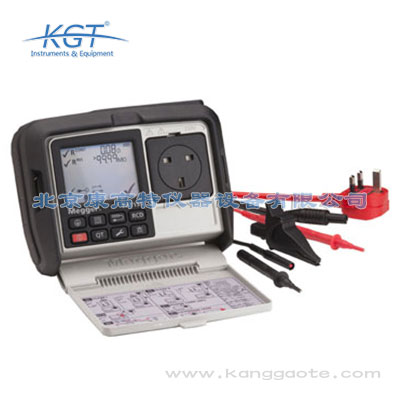

PAT120手持便攜式電氣設備測試儀

品牌：美國Megger
分類：安規測試儀
應用領域：電網，電廠，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PAT120手持便攜式電氣設備測試儀簡介：
?使用PAT120手持式便攜電器測試儀能夠在各種環境下如辦公室、商店或營業網點完成簡單、快速和安全的測試。
?PAT120適合于各種培訓機構，它操作簡單且堅固可靠。
?有了橡膠護套和堅實防刮的玻璃，PAT120變得極其耐用。
?電池供電功能使PAT120能夠在沒有電源或使用電源不方便或不安全地點使用，尤其是建筑工地和倉庫。
?PAT120滿足所有英國和歐洲的測試安全標準。

PAT120手持便攜式電氣設備測試儀特點：
?使用勾/叉表明合格/不合格的簡單測試
?提供可充電電池供電選項
?250V絕緣和泄露測試功能，可用于安全的絕緣測試以及帶浪涌保護的電器測試
?可測試便攜式或固定式電器設備
?10mA和30mA便攜式漏電開關測試（PAT150）
?合格閥值可調（PAT150）
?替代電源或主電源泄露測試（PAT150）
?堅固的橡膠的護套、一體式盒蓋、堅實的防刮傷顯示屏

PAT120
?帶有I類、II類和電源延長線三個測試組
?固定的合格閥值
?測試前可選擇250V或500V絕緣測試電壓
?泄露測試使用“替代法”，無需使用交流電源

連續性測試
?PAT120可用于測試 I 類設備的所有金屬部位是否已正確地連接到保護導 體上。
?PAT120采用 200 mA 雙向直流測試電流，符合國際規范的要求。此測試能夠安全地測試那些可能被大電流損壞的設備。

絕緣測試
?用于測試導體之間或?qū)w對地的絕緣。此測試通常在 500 V 直流電壓下進行。 PAT100 系列可在極低 0.5 Mohm 時保持必要的輸出電壓值。
?PAT120提供額外的 250 V 直流絕緣測試電壓，以適用于 IT 設備、具有浪涌保護功能的設備或插線板的測試，或者所有不需要使用 500 V 測試電壓的場合。

替代法泄漏電流測試
?替代法泄漏電流測試可以測量交流泄露電流，這個電流與直流電壓下的測試結果有很大的差異。
?替代法漏電測試通常在小于 40 V 交流電壓下進行，不需要使用主電源。
?替代法泄漏電流測試用于測量保護導體電流和接觸電流，作為對絕緣測試的補充，或用在絕緣測試可能會損壞設備的場合。
?替代法泄漏電流測試不會啟動設備，因此可以用在測試狀態下不應啟動設備的場合。

便攜漏電保護開關 (RCD) 測試 (PRCD)
?可以使用 PAT150 進行便攜式 RCD 的測試。不需要找一個沒有RCD 保護的電路，因?yàn)?PAT150 對 RCD 測試時不會使其跳閘。
?PAT120能夠?qū)?10mA 和 30mA 的 RCD 進行斷路時間和手動測試按鍵功能測試。

獨立的超低壓 (SELV) 電源
?國際法規要求對 SELV 電源進行測試，以便確保其輸出電壓不會超過低壓系統的要求中規定的更大限值。 PAT150能夠使用 50V交流電壓進行測試，并指示SELV合格或不合格。

差動泄漏電流（保護電流）測試、接觸電流測試和運行測試
?PAT150能夠?qū)τ芍麟娫垂╇姷脑O(shè)備進行泄漏電流測試。這種測試方法的優點是測試設備會在測試序列進行時運行。

電池壽命
?PAT120和PAT150使用AA堿性電池或鎳氫電池。如果每天測試120個設備，電池壽命通常為4天。
?PAT150R配備可充電的鎳氫電池。

環境條件
操作環境	20 °C
濕度	額定濕度
連續性測試
測試電壓	測試電流下更大輸出電壓：+4 V dc–0 % /+10 %（開路）
測試電流	雙向 +200 mA-0 % + 50 mA（流入 2Ω 負載）
導通精度	電阻：± 5% ± 3 位（0 至19.99 Ω）
分辨率	10 mΩ
顯示范圍	0.01 至 19.99 Ω
導通	測試調零高達 9.99 Ω
測試時間	用戶可選擇 2 秒至 20 秒，或在180秒測試時間內選擇
絕緣測試
絕緣測試	250 V dc –0 % /+25 % 開路 500 V dc –0 % /+25 % 開路 ≥ 500 V 0.5兆歐負載兩端為0%
短路/充電電流	< 2mA dc
絕緣精度	± 3% ± 10 位（0 至 19.99MΩ）
分辨率	0.01 mA
顯示范圍	0.10 MΩ 至 99.99 MΩ
測試持續時間	用戶可選擇 2 秒至 20 秒，或在180秒測試時間內選擇
替代泄漏電流法測試
漏電流	精度 ± 5% ± 3 位
測試頻率	額定電源頻率 50 Hz
測試電壓	< 50V ac
分辨率	0.01 mA
顯示范圍	0.10 至 19.99 mA
測試持續時間	0.01 mA用戶可在 2 秒至 5秒內選擇讀數被校正至 230 V 交流電壓下的等效值。
差動泄露電流
測試電壓	測試電壓額定電源電壓 230 V ac
測試頻率	額定電源頻率 50 Hz
精度	± 5% ± 3 位 ± 3 uA/A
分辨率	0.01 mA
顯示范圍	0.10 至 19.99 mA
測試持續時間	用戶可在 2 秒至 5 秒內選擇
接觸電流測試
測試電壓	額定電壓 230 V ac
測試頻率	額定電壓 50 Hz
精度	± 5% ± 3 位
分辨率	0.01 mA
顯示范圍	0.10 至 3.99 mA
測試持續時間	用戶可在 2 秒至 5 秒內選擇
SELV 設備測試
測試電壓	0 to 300 V ac
精度	± 3% ± 3 位
分辨率	0.1 V ac
顯示范圍	0.1 至 300 V ac
插線板測試
測試電壓	5 V
極性	線正常火線/中性線短路火線/中性線顛倒火線中性線開路
便攜式漏電保護開關 (RCD) 測試
測試電壓	額定電壓230V
測試頻率	50 Hz
測試電流精度	+2 % 至 +8 % (1 x I, 5 x I)
精度	跳閘時間 ± 1 % ± 1 ms
分辨率	分辨率跳閘時間 0.01 ms
顯示范圍	0 至 200 ms (1 x I) 0 至 40 ms (5 x I)
電源測試
頻率測量范圍	50 Hz
測試電壓	40 至 300 V ac
精度	± 3% ± 3 位
分辨率	0.1 V ac
顯示范圍	40 至 300 V ac
電路測試(自動執行，用戶不可用)
測試電壓	5 V
測試頻率	額定電壓 50 Hz
測試電流	<100mA 短路
安全
安全	儀器符合 IEC 61010-1: 2012 標準 測試線符合 IEC 61010-031: 2005 標準
PAT150	300 V 對地電壓，類別 II設備電源保險絲保護電壓為 250 V rms ac
EMC	符合 IEC 61326-1: 2012 en 和 IEC 61326-2-2: 2012 標準。
保險絲	（可由用戶更換）英國版的 PAT150系列有主電源插座保險絲一個 F 100 mA 250 V 5 x 20 mmHBC 保險絲。
操作溫度范圍	0 °C 至 +40 °C
存儲溫度范圍	-20 °C 至 +60 °C
濕度	90 % rh @ +10 °C to +30 °C 75 % rh @ +10 °C to +60 °C
海拔	2,000 米以內完全滿足安全規格
IP 等級	IP40（前蓋閉合）
機械條件
電池壽命	使用 3400 mAh 堿性電池能夠進行超過 1000 次完整的 1 類設備測試
電池類型	電源電壓 12 V dc（LR6 AA 堿性電池） 9.6 V dc（LR6 AA 鎳氫電池）
重量
PAT120	1150g (40.4 盎司)
(運輸重量)	2370g (83.6 盎司)
PAT150 (instrument)	1300g (45.8 盎司)
(運輸重量)	2795g (98.6 盎司)
PAT150R (instrument)	1300g (45.8 盎司)
(運輸重量)	2975g (104.9 盎司)
尺寸
尺寸 (儀器加攜帶箱)	203 mm (L) x 148 mm (W) x 78 mm (H) (8 x 5.7 x 3.2 英寸)
尺寸 (儀器加攜帶箱)	456 mm (L) x 178 mm (W) x 89 mm (H) (18 x 7.1 x 3.5 英寸)

PAT-806焊機和電氣安規測試儀
查看詳情
PAT450便攜式電氣設備測試儀
查看詳情
PAT150R手持便攜式電氣設備測試儀
查看詳情
PAT350便攜式電器設備測試儀
查看詳情

* 常見問題 *

使用PAT120手持安規測試儀開展電氣設備檢測時有哪些核心注意事項和技術要求？
使用PAT120開展電氣設備檢測時，需遵循對應的技術要求規范操作，確保檢測結果準確、測試過程安全。第一，測試檔位選擇要求：針對被測設備的類型選擇對應測試檔位，檢測I類電器、電力工器具、普通電動工具的絕緣性能時優先選擇500V DC絕緣測試檔位；檢測IT設備、帶浪涌保護模塊的電器、插線板、精密電子設備時，必須選擇250V DC絕緣測試檔位，避免高壓測試損壞設備內部元件；檢測RCD時需根據被測RCD的額定動作電流選擇10mA或30mA對應的測試模式，確保測試結果有效。第二，測試前準備要求：開展連續性測試前需完成測試線調零操作，調零范圍最高支持9.99Ω，消除測試線電阻對測量結果的影響；測試前需確認被測設備處于斷電狀態，避免帶電作業引發安全隱患或測量誤差。第三，測試時間設置要求：可根據檢測場景、被測設備類型自定義測試時長，常規檢測可選擇2秒至20秒的短周期測試，針對大電容類設備的絕緣測試可適當延長測試時長至180秒，確保測量值穩定后再讀取結果；替代法泄漏電流測試時長可在2秒至5秒?yún)^(qū)間選擇，待讀數穩定后記錄校正后的230V等效泄漏電流值。第四，環境適配要求：設備設計適配各類室內外作業場景，需避
PAT120便攜式電氣設備測試儀的絕緣測試和泄漏測試功能有什么技術優勢，適配哪些設備的檢測需求？
PAT120的絕緣測試和泄漏測試功能作為核心檢測模塊，相較于常規安規測試儀具備多維度技術優勢，適配不同類型電氣設備的檢測需求。絕緣測試功能的核心優勢包括：第一，支持250V DC、500V DC兩檔測試電壓可調，其中500V檔位適配常規工業電器、電動工具、電力工器具的標準絕緣檢測需求，250V檔位專門適配IT設備、帶浪涌保護功能的電器、插線板等不耐高壓的敏感設備檢測，避免測試過程對設備內部電子元件造成損壞；第二，絕緣測試在0.5兆歐低電阻負載下仍可保持額定輸出電壓，測量精度可達±3%±10位（0至19.99MΩ），分辨率為0.01MΩ，低阻值區間測量準確性遠高于同類型便攜式測試儀；第三，短路充電電流小于2mA DC，測試過程安全性更高，不會對操作人員或被測設備造成電流沖擊。泄漏測試功能采用行業領先的替代法測試原理，核心優勢包括：第一，測試電壓小于50V AC，無需接入被測設備的主電源即可完成測試，適配無外接電源、主電源接入存在安全隱患的場景；第二，測試過程不會啟動被測設備，可適配測試狀態下禁止啟動的精密設備、特種設備的泄漏電流檢測；第三，測量精度可達±5%±3位，分辨率0.01mA，測
MEGGER PAT120手持便攜式電氣設備測試儀的核心功能和核心技術參數有哪些？
MEGGER PAT120是美國MEGGER推出的專業級安規測試儀，核心功能覆蓋連續性測試、絕緣測試、替代法泄漏電流測試、便攜式RCD測試、插線板測試、SELV電源測試等多個安規檢測維度，可滿足絕大多數場景的電氣安全檢測需求。核心技術參數方面：連續性測試模塊采用200mA雙向直流測試電流，符合國際安規檢測規范要求，導通精度為±5%±3位（0至19.99Ω），分辨率可達10mΩ，測試時間支持用戶在2秒至180秒?yún)^(qū)間自定義設置；絕緣測試模塊支持250V DC、500V DC兩檔可選電壓，開路電壓誤差控制在-0%/+25%區間，在0.5兆歐低負載下仍可保持穩定的額定輸出電壓，絕緣測量精度為±3%±10位（0至19.99MΩ），短路充電電流小于2mA DC，測試過程安全無沖擊；替代法泄漏電流測試模塊采用小于50V AC的測試電壓，無需接入被測設備主電源即可完成檢測，測量精度為±5%±3位，分辨率0.01mA，測試結果可自動校正為230V AC下的等效值，無需人工換算；RCD測試模塊支持10mA、30mA規格便攜式漏電開關的斷路時間、手動按鍵功能測試，跳閘時間精度為±1%±1ms，分辨率可達0.
PAT120手持便攜式安規測試儀主要適用哪些行業和具體檢測場景？
PAT120作為輕量化、高可靠性的手持便攜式電氣設備測試儀，適用場景覆蓋多行業的電氣安規檢測需求，可適配不同作業環境的使用要求。面向B端用戶的場景包括：商業零售行業的辦公室、門店、營業網點的日常電氣設備巡檢，可快速完成電腦、收銀設備、照明燈具、插線板等常用電器的安規檢測；建筑施工行業的工地臨時用電設備檢測，依托電池供電、堅固防摔的結構設計，可在無外接電源、環境復雜的工地現場完成手持電動工具、臨時配電箱、移動電纜的絕緣、連續性檢測；倉儲物流行業的倉庫電氣系統巡檢，可對分揀設備、充電設施、照明線路進行快速安全檢測；IT與互聯網行業的機房設備巡檢，250V低電壓絕緣測試檔位可避免對服務器、網絡設備、帶浪涌保護的IT設備造成測試損壞；工業制造企業的生產車間便攜式設備、固定式電器的定期安規校驗。面向G端用戶的場景包括：電網、電廠的基層站所便攜式電氣工具、作業設備的日常安全檢測，符合電力行業安規檢測的參數要求；政務辦公系統的各級機關、辦事大廳的公共用電設備定期巡檢；軌道交通站點的公共服務電氣設備、應急照明系統的安全檢測；公共場館、學校、醫院等公共事業單位的日常電氣安全排查。所有場景下測試無需復雜接
PAT120手持電氣設備測試儀符合哪些國內外標準，能否滿足政府采購、電力行業的合規檢測要求？
PAT120手持便攜式電氣設備測試儀的設計、生產、檢測全流程嚴格遵循國際與國內相關行業標準，可全面滿足G端政府采購、電力等重點行業的合規性要求。首先在通用安全標準層面，設備本體符合IEC 61010-1:2012《測量、控制和實驗室用電氣設備的安全要求第1部分：通用要求》，配套測試線符合IEC 61010-031:2《測量、控制和實驗室用電氣設備的安全要求第031部分：電氣測試和測量用手控探頭和附件的要求》，同時滿足英國及歐盟地區的電氣測試安全標準要求，合規性覆蓋全球主流市場的檢測規范。在功能測試的參數合規性層面，連續性測試采用的200mA雙向直流測試電流完全符合國際安規檢測規范的要求，可避免對敏感電子設備造成測試損壞；絕緣測試的電壓輸出精度、泄漏電流測試的測量精度均符合各國安規檢測的參數要求，測試結果可直接作為合規判定的依據。面向政府采購需求，設備的功能參數完全匹配政務辦公場所、公共事業單位電氣設備安規檢測的國家規范要求，測試流程可溯源，結果判定清晰，符合采購項目的技術要求。面向電力行業的電網、電廠檢測場景，設備的絕緣測試、泄漏測試、RCD測試功能適配電力行業作業工器具、電氣設備
