PD30-E局部放電診斷系統的局放測量核心參數包括：局放背景噪聲級別<10pC，局放定位精度為電纜全長的1%，局放分辨率可達0.1pC、距離分辨率可達0.1m，采樣率為125MHz（V2版本可達200MHz），帶寬為100MHz，信號放大范圍單通道為0-52dB、雙通道為0-72dB，支持最長100km電纜測試，波速調整范圍為10-150m/μs，可適配不同類型電纜的波速參數。為保障測試結果準確性，設備采用三重技術機制：一是搭配HVA34超低頻高壓發生器輸出穩定的0.01-0.1Hz正弦超低頻電壓，完全符合標準要求的測試電壓條件，避免電壓波動影響測試結果；二是配備數字+模擬雙濾波器，同時支持寄生頻率帶通、帶阻顯示，可有效抑制現場電磁干擾信號，避免寄生振蕩影響測試結果的真實性；三是配套的b2Suite軟件搭載專屬局放算法，可自動區分有效局放信號和干擾信號，同時具備TE相位分辨率功能，可對不同局放故障類型進行分類，幫助測試人員準確識別絕緣隱患類型，避免誤判漏判問題。

PD30-E局部放電診斷系統配套的b2Suite?是專為電纜絕緣檢測開發的綜合控制和診斷軟件，核心功能覆蓋測試全流程的各類需求。首先是引導式操作功能，軟件將整個測試流程拆解為標準化的步驟，操作人員按照界面指引即可完成接線、參數設置、數據采集、結果導出等全流程操作，無需復雜的前置培訓，大幅降低了現場作業的操作門檻；其次是局放信號智能分析功能，軟件內置專屬局放算法，可自動區分有效局放信號和現場電磁干擾產生的無效PD信號，直接輸出過濾后的有效檢測數據，無需人工逐一排查信號，大幅提升數據分析效率；第三是局放可視化與故障分類功能，軟件內置局放映射模塊，可將局放位置直觀標注在電纜長度軸上，同時搭載TE相位分辨率局放模式識別功能，可自動識別局放類型并完成分類，讓檢測人員可直觀掌握缺陷位置、缺陷類型兩類核心信息；第四是標準化數據輸出功能，軟件可輸出符合電力、軌道交通行業標準格式的檢測報告，數據接口適配主流設備管理系統，可直接對接企業內部的資產管理、運維管理平臺，滿足B端用戶的數據分析需求和G端用戶的系統對接要求。

PD30-E局部放電診斷系統的核心測試對象為各類中高壓電力電纜，具體涵蓋電網公司配網10kV、35kV等電壓等級的交聯聚乙烯電纜、高鐵及地鐵線路的27.5kV牽引供電電纜、各類廠礦企業用中高壓電力電纜、電纜生產企業的各型號成品電纜等。在測量精度層面，該設備搭載的局放映射技術可實現電纜全長度范圍內的局放位置精準定位，定位誤差控制在行業領先水平，可精準區分電纜本體、終端端子、中間接頭三類不同位置的局放信號，避免缺陷位置誤判；內置的TE相位分辨率局放模式識別功能，可對電暈放電、沿面放電、內部氣隙放電等不同類型的局放故障進行精準分類，分類準確率遠高于普通局部放電檢測儀；配套b2Suite?軟件內置專屬局放算法，可有效過濾現場電磁干擾產生的無效PD信號，將有效信號的識別準確率提升至95%以上，大幅降低復雜現場環境下的測量誤差，無論是實驗室環境還是戶外、隧道等復雜作業場景，均可輸出穩定精準的測量結果。

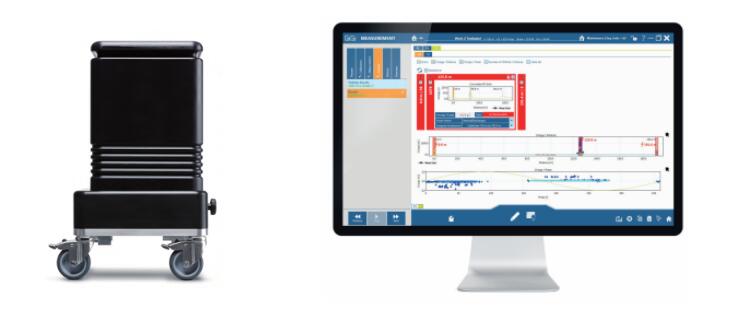

PD30-E局部放電診斷系統是奧地利B2品牌推出的專業級局部放電檢測儀，屬于超低頻電纜測試設備品類，核心功能覆蓋電力、軌道交通領域的全場景電纜絕緣狀態評估需求。該設備首先具備高精度局部放電檢測能力，符合IEEE 400.2-2013關于局部放電測試診斷的技術要求，可精準捕捉電纜絕緣薄弱點產生的局放信號；其次搭載局放映射功能，可在被測電纜的全長度范圍內可視化呈現局放發生的具體位置，精準區分電纜本體、終端端子、中間接頭三類不同位置的局放缺陷；同時配套b2Suite?綜合控制和診斷軟件，內置TE相位分辨率局放模式識別功能，可對故障類型進行自動分類，讓不同局放類型一目了然。此外該設備預留TD模塊拓展接口，加裝對應模塊后可實現介質損耗測量功能，滿足多參數絕緣測試需求。設備整體輕巧便攜，適配現場移動作業場景，可應用于運維巡檢、故障檢測、絕緣測試、環境評估等多個工作環節，是電纜狀態檢測的核心專業設備。

PD30-E局部放電診斷系統的核心性能優勢主要體現在三個方面：第一是檢測精度領先，局放檢測精度達0.1pC，故障定位精度達0.1m，背景噪聲低于10pC，最高采樣率可達200MHz，可精準識別極微弱的早期局部放電信號，實現毫米級的故障點定位，避免因定位誤差導致的不必要的電纜開挖與更換；第二是檢測維度全面，除基礎的局放檢測與定位功能外，同步支持介質損耗測試、局部放電起始電壓（PDIV）、局部放電熄滅電壓（PDEV）檢測等多維度絕緣狀態評估功能，可全方位判斷電纜的絕緣老化程度，為電纜的運維、更換決策提供全面的數據支撐；第三是場景適配性強，最大支持100km長度電纜檢測，介質損耗測試負載覆蓋500pF至10μF，適配絕大多數中高壓電纜的檢測需求，同時支持復雜電磁環境下的干擾抑制，可在變電站、軌道交通線路、工礦廠區等多類復雜場景下完成穩定檢測。對于企業用戶而言，該系統可提前識別電纜的早期絕緣隱患，幫助企業提前安排運維計劃，避免非計劃停電導致的生產停滯、設備損壞等損失，大幅提升電纜運維的效率與精準度，降低整體運維成本，提升投資回報率；同時系統內置的數據庫支持歷史檢測數據的趨勢分析，可幫助企業建立

使用PD30-E局部放電診斷系統開展中高壓電纜局放檢測，需搭配超低頻高壓發生器HVA34共同使用，依托HVA34輸出的穩定頻率正弦超低頻電壓，為被測電纜施加符合標準要求的測試電壓，方可完成準確的局放數值檢測與故障定位。測試過程中的核心注意事項包括：首先需根據被測電纜的材質與絕緣類型，設置匹配的波速參數，波速可調范圍為10-150 m/μs，若測試長距離電纜，需確認被測電纜總長度不超過100km的系統支持上限；其次需根據測試現場的電磁環境，合理調整系統的增益檔位與濾波器參數，單通道增益可調范圍為0-52dB，雙通道增益可調范圍為0-72dB，搭配100MHz模擬濾波器可有效濾除現場的電磁干擾，保障測試結果的準確性，測試前需確認現場背景噪聲低于10pC的檢測閾值，若環境噪聲過高可配置專屬電暈屏蔽裝置降低干擾；第三需根據被測電纜的容性負載值，確認其處于500pF至10μF的介質損耗測試負載范圍內，若超出該范圍需調整測試方案；測試完成后可直接通過系統查看PD位置映射、PD活動趨勢、PDIV與PDEV數值、介質損耗數值等多維度檢測結果，所有檢測數據將自動同步至內置數據庫，可隨時調取用于歷史數據對

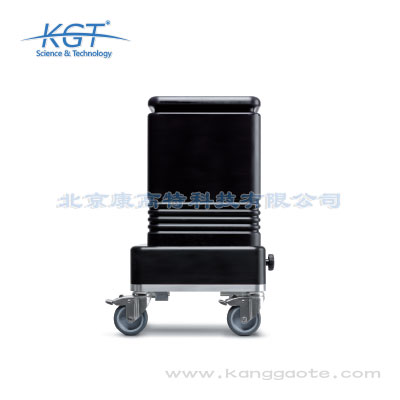

PD30-E局部放電診斷系統在設計上充分考慮現場測試需求，高壓耦合電容器、高壓濾波器單模塊重量?jī)H為29kg，體積為300*250*486mm，輕巧便攜，可適配不同現場的作業空間要求，運行環境溫度范圍為-5℃到+45℃，存儲溫度范圍為-20℃到+65℃，可適應戶外、地下電纜廊道等多種復雜工況的作業需求。操作層面，配套的b2Suite綜合控制與診斷軟件配備引導式操作流程，測試人員可按照系統提示逐步完成整個測試流程，無需復雜的參數設置經驗，單次完整局放測試+報告生成僅需15分鐘，大幅提升現場測試效率。系統適配性方面，b2Suite軟件兼容Windows7/8 64位操作系統，具備標準化的綜合數據庫功能，可實現歷史測試數據的歸檔、快速檢索、多批次對比分析，支持與用戶現有運維管理系統進行數據對接；同時可兼容適配B2品牌全系列超低頻高壓發生器，除標配的HVA34外，也可搭配其他VLF主機使用，滿足不同電壓等級電纜的測試需求，適配電網、電廠、軌道交通、電纜生產、電纜安裝等全行業的測試場景要求。

PD30-E局部放電診斷系統在軌道交通行業的應用價值主要體現在供電可靠性保障、運維效率提升兩個層面。首先在供電可靠性層面，軌道交通尤其是地鐵線路的供電電纜大多敷設在隧道內，運行環境濕度高、電磁干擾復雜，絕緣老化速度快，一旦發生故障會直接影響線路運營，該設備可在日常運維巡檢中提前捕捉電纜的早期局放信號，定位絕緣缺陷位置，在故障發生前完成隱患處置，避免突發停電事故；其次在故障處置層面，當供電電纜出現異常時，該設備可快速定位缺陷位置，無需大面積開挖隧道排查故障，可將故障排查時間從傳統的數小時縮短至幾十分鐘，大幅降低故障對運營的影響；第三在新線驗收層面，該設備可對新敷設的牽引供電電纜、信號供電電纜開展全面的絕緣檢測，排查電纜本身的質量缺陷和安裝過程中的損傷，保障新線開通后的供電穩定性。同時該設備輕巧便攜，適配隧道內狹窄空間的移動作業需求，抗干擾能力強，可在隧道內復雜電磁環境下輸出精準的檢測結果，完全匹配軌道交通行業的檢測需求。

PD30-E局部放電診斷系統的應用場景覆蓋電力、軌道交通兩大核心行業的全鏈條電纜檢測需求，具體可分為四大類場景。第一類是運維巡檢場景，適用于電網公司配網電纜的周期性絕緣狀態排查、軌道交通高鐵及地鐵運營線路供電電纜的日常巡檢，可提前發現電纜絕緣早期缺陷，避免突發停電事故；第二類是故障檢測場景，當電纜線路出現絕緣異常預警或跳閘故障時，可快速定位局放缺陷位置，縮小故障排查范圍，大幅縮短故障處置時間；第三類是絕緣測試場景，適用于電纜生產企業的出廠質量檢測、電纜安裝工程的竣工驗收檢測、電力科學研究院的電纜絕緣性能科研測試，可同時采集局放、介質損耗兩類核心參數，全面評估電纜絕緣狀態；第四類是環境評估場景，可針對特殊環境（如高濕、高腐蝕、重載負荷區域）敷設的電纜開展專項絕緣狀態評估，判斷環境因素對電纜壽命的影響，為線路規劃、運維策略調整提供數據支撐。

PD30-E局部放電診斷系統的設計充分考慮了現場作業的各類需求，具備極強的復雜環境適配能力。首先設備整體輕巧便攜，重量控制在適合單人搬運的范圍內，無需大型運輸設備即可快速轉移作業位置，適配電網戶外巡檢、軌道交通隧道內巡檢等需要頻繁移動作業的場景；其次操作門檻低，配套的b2Suite?軟件采用引導式操作流程，操作人員僅需按照界面指引即可完成全流程測試，無需掌握復雜的專業算法知識，降低了現場作業人員的能力要求；第三是抗干擾能力強，內置的信號過濾算法可有效屏蔽現場各類電磁干擾信號，無論是周邊有高壓線路的戶外場景，還是存在列車信號干擾的地鐵隧道場景，均可輸出穩定精準的檢測結果；第四是測試流程標準化，所有檢測步驟均符合相關國際、國內行業標準要求，測試結果可直接作為合規依據，無需額外調整即可滿足不同場景的檢測規范要求。同時設備的硬件設計采用高防護等級標準，可適應高低溫、高濕等各類惡劣作業環境，滿足不同地區、不同場景的現場檢測需求。

奧地利B2 PD30-E局部放電診斷系統屬于專業中高壓電纜局放診斷類高壓電氣測試儀器，需搭配超低頻高壓發生器HVA34組合使用，可輸出頻率穩定的0.01-0.1Hz正弦超低頻電壓，核心功能包括精確定位電纜本體、接頭、終端位置的局放故障點并檢測對應局放值，提前識別機械損傷、安裝不當引發的早期絕緣隱患，同時支持全電纜長度局放映射展示、局放故障類型自動分類、有效/無效局放信號智能區分、標準化測試報告自動生成等，選配TD模塊還可同步完成介質損耗測量。該設備適用場景覆蓋多類B端、G端用戶：G端用戶如各級電網公司可用于配網電纜的周期性預防性試驗，電力科學研究院可用于電纜絕緣性能相關科研測試，軌道交通運營單位可用于高鐵、地鐵供電電纜的定期絕緣檢測；B端用戶如電纜生產企業可用于成品電纜的出廠局放性能校驗，電纜安裝公司可用于電纜敷設后的交接試驗。設備支持最長100km電纜測試，局放定位精度可達1%，局放分辨率可達0.1pC，背景噪聲低于10pC，完全滿足中高壓電纜全生命周期的絕緣性能診斷需求，可有效降低電纜故障停電風險，提升運維效率。

PD30-E局部放電診斷系統的局放定位功能基于局放映射技術實現，設備向被測電纜注入符合標準的超低頻測試電壓后，采集電纜各位置產生的局放信號的時域特征，結合電纜長度參數、波速參數進行計算，最終將局放信號的發生位置精準映射到電纜的全長度軸上。該定位功能的核心優勢主要有三點：第一是定位精度高，可精準區分電纜本體、終端端子、中間接頭三類不同位置的局放信號，誤差控制在行業領先水平，無需后續二次驗證即可直接鎖定缺陷位置；第二是抗干擾能力強，配套的b2Suite?軟件內置專屬局放算法，可自動過濾現場電磁干擾產生的無效PD信號，即便在戶外、隧道等復雜電磁環境下，也可準確識別有效局放信號并完成定位；第三是定位與故障分類同步完成，定位的同時可通過TE相位分辨率局放模式識別功能，自動判斷局放的故障類型，區分內部氣隙放電、沿面放電、電暈放電等不同缺陷類型，檢測人員可直接獲取缺陷位置、缺陷類型兩類核心信息，無需額外開展分析工作，大幅提升檢測效率。
