奧地利BAUR PD-SGS手持式在線局部放電檢測儀產品簡介

BAUR 手持式在線局部放電檢測儀
快速識別開關柜與電纜附件中的局部放電活動
電網運行狀態下，對開關柜及電纜附件進行快速初始狀態評估
非常適合中壓、高壓開關柜的快速檢測
集成雙傳感器：
用于檢測開關柜表面局部放電的暫態對地電壓（TEV）傳感器
用于檢測開關柜內部局部放電的聲學傳感器
提升檢測人員安全性 —— 作業前先排查開關柜安全隱患
BAUR 手持式在線局部放電檢測儀 PD?SGS 用于對帶電開關柜進行局部放電快速初測。設備以聲音與數值即時提示潛在薄弱點，并通過交通燈指示系統給出被測開關柜的處置建議，可快速評估整座變電站狀態，依據測量結果高效規劃后續經濟性檢測或立即檢修。
PD?SGS 內置電容式 TEV 與聲學傳感器，可快速可靠識別開關柜內部高頻局部放電，以及由表面爬電、電暈放電引發的表面局部放電。本機配有拋物面天線接口，用于檢測難以觸及的設備部件。
作為日常使用的安全設備，PD?SGS 可供檢測人員快速排查開關柜作業區域是否安全。

產品功能

檢測開關柜是否無局部放電
檢測局部放電強度是否需要進一步檢測（如在線局部放電定點檢測或離線診斷）
檢測局部放電強度是否需要立即檢修
檢測開關柜作業區域是否安全

產品特點

通過 ** 暫態對地電壓（TEV）** 測量開關柜表面?zhèn)鞑サ木植糠烹?/span>
通過超聲波定位檢測開關柜部件（母線、電纜附件等）的局部放電
高靈敏度聲學傳感器，檢測超聲波信號
自動識別背景干擾信號
超聲波與 TEV 測量結果以聲音 + 數值同步顯示
支持耳機或內置揚聲器聲音輸出
兩種顯示模式：
電平模式：實時信號強度
趨勢模式：5 秒內局部放電活動趨勢
高亮度易讀 OLED 顯示屏，帶 dB 指示
操作極簡，無需大量培訓即可上手
人體工學緊湊設計
堅固塑料外殼，傳感器帶橡膠防護套
長續航充電電池，滿足全天工作
標配功能測試儀

應用場景

變電站運維人員在帶電巡檢時，用 BAUR PD?SGS 手持式局部放電檢測儀，對中高壓開關柜、電纜附件快速掃測，通過 TEV 與聲學雙傳感器同步檢測，5 秒內判斷設備有無局部放電、作業區域是否安全，按紅綠燈提示快速確定是否需進一步診斷或立即檢修，全程無需停電，保障人員與設備安全。

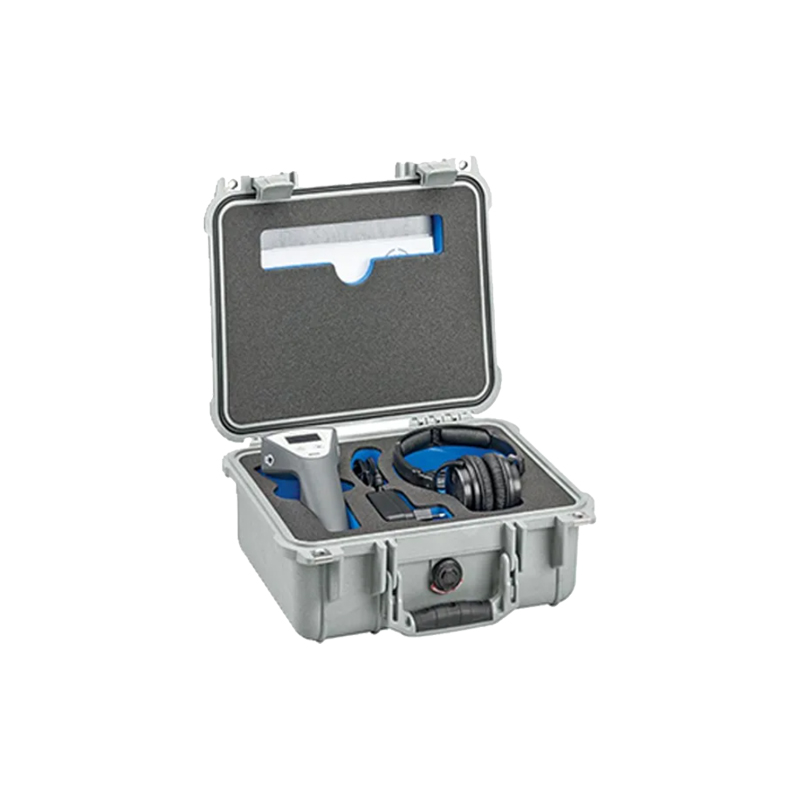

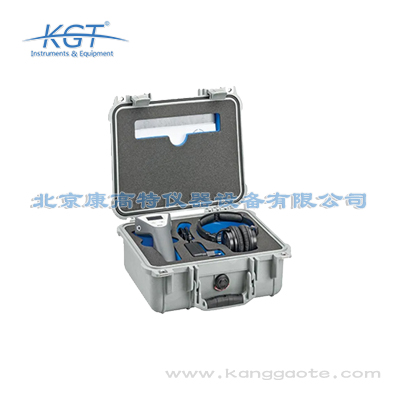

標準配置
BAUR 手持式在線局部放電檢測儀 PD?SGS
功能測試儀 PD?FT
立體聲耳機
電源充電器（含英 / 歐 / 澳 / 美制式插頭）；DC 5 V / 3.0 A
便攜箱
車載微型充電器；DC 5 V / 2.1 A
帶 USB 插頭的充電線
使用說明書

選配件
拋物面天線（含便攜包）
激光定位擴展套件
