PM系列1kV/5kV/15kV絕緣電阻測試儀針對企業用戶的檢測需求優化了多項性能，可有效提升檢測效率、降低檢測誤差，幫助企業實現更高的投入產出比。首先是測量精度優勢，不同檔位的測量誤差均優于行業常規水平，15kV檔位的最高分辨率可達0.01MΩ，可精準捕捉高壓電氣設備的微小絕緣劣化信號，幫助電機制造、高壓電器生產、新能源設備制造等行業的企業在出廠檢測環節精準剔除不合格產品，降低質量風險。其次是功能集成優勢，設備內置自動計算模塊，可在測試過程中自動計算吸收比和極化指數，無需檢測人員人工記錄計算，相比傳統機械式絕緣電阻表可提升30%以上的檢測效率，適配電力運維、設備檢修等需要大量重復性檢測作業的企業需求。第三是環境適應性優勢，設備可在-10℃~50℃的環境溫度、≤85%的相對濕度環境下穩定工作，抗電磁干擾能力符合GB/T 17626的相關要求，可在變電站、工業生產車間等強電磁干擾環境下保持測量精度，無需額外搭建屏蔽環境。第四是系統兼容性優勢，設備可存儲至少1000組測試數據，支持CSV格式導出，可直接對接企業的設備運維管理系統、生產制造執行系統，實現檢測數據的自動上傳、統一管理，幫助企業

PM型號工業多參數檢測設備是一款集成多傳感模塊的工業級綜合檢測設備，核心功能覆蓋三大類檢測需求：一是介質參數檢測，可同步采集液體、氣體、固體介質的溫度、壓力、流量、PH值、溶解氧、重金屬含量、有毒有害氣體濃度等參數；二是結構缺陷檢測，搭載超聲探傷、紅外熱成像模塊，可檢出金屬構件、壓力管道、輸電設備的微小裂紋、腐蝕磨損、局部放電等隱患；三是環境參數檢測，可覆蓋輻射劑量、VOC濃度、顆粒物濃度等工業場景環境指標。該設備適配全品類工業檢測場景，可應用于電力行業的鍋爐介質檢測、輸變電設備絕緣檢測，核工業的輻射劑量監測、冷卻水水質檢測，水務行業的原水水質檢測、管網漏損檢測、污水處理工藝節點檢測，環保行業的污染源排放檢測、無組織排放監測，軌道交通行業的鋼軌磨損檢測、隧道空氣質量檢測等多個領域。設備的溫度檢測范圍覆蓋-40℃~1200℃，精度可達±0.2%FS，壓力檢測范圍0~100MPa，精度±0.1%FS，氣體檢測可覆蓋27種常見工業有害氣體，最低檢出限達0.001mg/m3，可滿足不同行業的常規及特殊檢測需求。

使用PM系列絕緣電阻測試儀開展檢測作業時，需嚴格遵循電氣檢測安全規范和設備的技術要求，保障測量結果的準確性和作業安全性。首先是檔位選擇要求，需根據被測設備的額定電壓等級選擇對應測試電壓檔位，額定電壓低于1kV的低壓電氣設備、光伏組件、家用配電系統需選擇1kV檔位，額定電壓在1kV~10kV的中壓電氣設備、電力電纜、中小型電機需選擇5kV檔位，額定電壓在10kV~35kV的高壓電氣設備、輸變電線路、大型發電機需選擇15kV檔位，禁止使用高于被測設備額定電壓2倍以上的檔位開展測試，避免對被測設備的絕緣層造成損傷。其次是作業環境要求，需在無明顯雨雪、結露的環境下開展測試，環境溫度需控制在設備允許的-10℃~50℃范圍內，若在易燃易爆環境下開展測試，需確認設備滿足對應防爆等級要求，避免引發安全事故。第三是接線操作要求，測試前需確認被測設備完全斷電、并完成充分放電，接線時將設備的L端連接被測導體、E端連接被測設備的接地外殼、G端連接被測設備的中間屏蔽層，可有效過濾表面泄漏電流對測量結果的干擾，提升測量精度。第四是測量過程要求，啟動測試后需等待測量讀數穩定，若需檢測吸收比或極化指數，需待設備自動完

10kV及以上高壓電氣設備絕緣檢測可選用PM10A和PM15-4A兩款PM系列絕緣電阻測試儀，兩款產品均針對高壓測試場景做了專項技術優化。其中PM10A的測試電壓覆蓋500V到10kV，可按25V、100V或500V的步進調節，絕緣電阻測量范圍最高可達10TΩ，在1MΩ到1TΩ的常用測量區間精度可達±5%，泄漏電流測量范圍最大3mA，精度為讀數的10%+3位數字，電容測量最高支持10μF@500V，可適配110kV及以下電壓等級的高壓開關柜、電力電纜、主變壓器、絕緣子等設備的絕緣檢測需求。PM15-4A的測試電壓支持0到15kV自定義設置，步進精度可達10V，絕緣電阻測量范圍最高可達15TΩ，泄漏電流測量范圍最大4mA，精度達±0.8%讀數±0.2%范圍，電容測量最高支持100μF@5000V，可適配220kV及以上特高壓電網設備、核電高壓配電裝置、大型發電機組等高壓設備的絕緣性能測試需求。兩款產品均具備內置打印機、USB數據導出功能，PM15-4A還額外支持SD卡擴展存儲，可滿足高壓檢測場景下的現場報告輸出、數據長期留存需求，設備運行溫度范圍覆蓋-10℃到40℃，濕度耐受<95%無冷

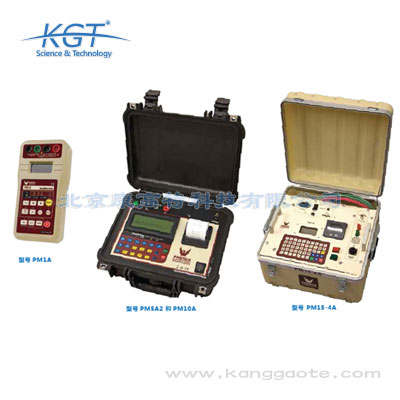

美國Phenix PM系列絕緣電阻測試儀是專業級電氣絕緣測試設備，共包含4款適配不同場景的機型，核心參數和適用場景覆蓋全電壓等級電力檢測需求。PM1A測試電壓支持250V、500V、1000V三檔可選，絕緣電阻測量范圍為10kΩ到200GΩ，支持低電阻和連續性測試、AC/DC 600V電壓表功能、自動極化指數測試，機身重量僅0.5kg為手持便攜設計，適合電網基層運維人員現場快速巡檢、低壓配電設備日常排查、小型用電企業電氣安全檢測場景。PM5A2測試電壓覆蓋500V到5kV，可按固定檔位選擇，絕緣電阻測量最高可達5TΩ，支持通過/失敗測試、介電吸收指數、極化指數、電容、泄漏電流、步進電壓自動測試，內置4000條讀數存儲、USB接口和配套數據管理軟件，適用于35kV及以下電壓等級的變電站設備檢測、發電廠輔機電氣絕緣檢測、水務環保企業電氣設備預防性試驗場景。PM10A測試電壓覆蓋500V到10kV，絕緣電阻測量最高可達10TΩ，精度在1MΩ到1TΩ區間可達±5%，內置打印機可現場輸出檢測報告，適用于110kV變電站設備驗收、高壓電纜絕緣檢測、軌道交通供電系統預防性試驗場景。PM15-4A測試

PM工業檢測設備針對核工業高輻射、高密封要求的場景，專門開發了核場景專用版本，具備多項特殊適配功能：一是搭載雙探測單元，集成蓋革-米勒計數器與半導體輻射探測器，可同時檢測α、β、γ、X射線的輻射劑量率，檢測范圍覆蓋0.01μSv/h~10Sv/h，精度可達±5%以內，可滿足從常規環境監測到核應急場景的全量程檢測需求；二是機身采用鉛硼聚乙烯復合防護材料，可屏蔽90%以上的環境輻射干擾，可在輻射劑量率≤1mSv/h的環境下連續工作24小時，檢測精度不受輻射環境影響；三是內置放射性核素識別算法，可快速識別32種常見放射性核素，識別時間≤30秒，滿足核應急場景的快速檢測需求。該版本設備的性能完全符合核工業行業標準，符合EJ/T 1204輻射環境監測數據質量保證規范、EJ/T 20003核電廠輻射監測系統設計準則，可應用于核電廠反應堆周邊環境輻射監測、核廢料存儲罐密封性檢測、核設施冷卻水放射性核素濃度檢測、核應急現場快速檢測、核燃料運輸環節輻射監測等多個場景，檢測數據可作為核工業監管的有效依據。

PM工業檢測設備的核心技術參數涵蓋硬件性能、檢測精度、環境適配性三大維度：硬件層面采用DC12~36V寬壓供電設計，適配工業現場多種供電環境，整機防護等級達IP68，可在水下10米連續工作72小時，防爆等級為Ex d IIc T4 Gb，符合易燃易爆危化場所的使用要求，本地存儲最大支持128G，可存儲100萬條以上檢測記錄，支持4G/5G、WIFI、以太網等多種數據傳輸方式；檢測精度層面，溫度檢測精度±0.2%FS，壓力檢測精度±0.1%FS，水質重金屬檢測相對誤差≤±0.5%，超聲探傷分辨率可達0.1mm，可檢出構件表面以下50mm深度的微小缺陷，輻射檢測精度±5%以內。該設備符合多項國際國內行業標準，包括IEC 61508功能安全SIL3等級、GB/T 17214工業測量設備通用標準、DL/T 1437電力行業檢測設備通用技術標準、EJ/T 1073核工業輻射監測設備標準、HJ 212污染物在線監控系統數據傳輸標準、TB/T 3553軌道交通環境監測設備技術規范，可滿足不同行業的合規檢測要求。

PM工業檢測設備采用開放式架構設計，系統兼容性極強，支持全品類工業主流通信協議，包括Modbus RTU、Modbus TCP、MQTT、OPC UA等，無需額外適配即可直接對接企業現有的SCADA系統、DCS系統、MES系統、ERP系統以及行業監管平臺，可滿足不同企業的數字化管理需求。設備支持自定義數據上報周期，可根據企業需求設置1秒至24小時不等的上報頻率，同時提供完整的SDK開發包，支持企業根據自身業務需求進行二次開發，適配個性化的業務場景。在實際應用中，水務集團可將設備對接管網GIS系統，將檢測到的管網壓力、流量、水質參數與管網位置信息綁定，實現漏損自動定位、水質異常溯源，大幅降低管網運維成本；制造企業可將設備對接MES系統，將生產環節的介質參數、設備狀態參數同步到生產管理平臺，實現生產工藝的自動調整，提升產品良率；軌道交通運營企業可將設備對接線路運維管理系統，將鋼軌磨損、隧道空氣質量、接觸網溫度等數據同步到運維平臺，自動生成運維工單，提升運維效率。設備的兼容適配性可幫助企業充分利用現有數字化系統，無需額外升級平臺即可實現檢測數據的全域流通。

PM系列絕緣電阻測試儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、工礦制造等多個重點工業領域，可滿足不同場景下的電氣絕緣性能檢測需求。在電力行業，1kV檔位可用于低壓配電線路、家用光伏系統、低壓開關柜的日常運維檢測，5kV檔位可用于35kV及以下變壓器、電力電纜、互感器的預防性試驗，15kV檔位可用于110kV及以下輸變電設備的安裝驗收、檢修后絕緣核驗，適配電網公司、新能源電站、電力運維企業的各類檢測需求。在核工業領域，該系列設備可用于核級電氣柜、核電冷卻系統電機、核輻射監測設備的絕緣性能檢測，滿足核設施運維的高可靠性檢測要求。在水務與環保行業，可用于污水處理廠水泵、水下監測傳感器、環保治理設備電氣系統的絕緣檢測，避免因絕緣失效導致的設備進水短路、人員觸電風險。在軌道交通領域，可用于地鐵接觸網、列車牽引系統、站臺電氣設施的定期絕緣檢測，保障軌道交通系統的運行安全。在工礦制造領域，可用于各類電機、電氣控制柜、生產設備的出廠檢測、日常運維檢測，幫助制造企業提前排查絕緣隱患，降低非計劃停機風險。

PM系列絕緣電阻測試儀針對不同型號的使用場景配置了梯度化的數據管理功能，其中入門款PM1A搭載記憶保持功能，可臨時留存當前測試的絕緣電阻、電壓、時間等核心數據，滿足現場快速讀數記錄需求；PM5A2、PM10A兩款機型內置4000條測試數據存儲容量，可存儲每條測試對應的時間、測試電壓、絕緣電阻、泄漏電流、極化指數、介電吸收指數等全維度參數，搭載USB數據接口，配套專屬數據管理軟件，可實現測試數據的批量導出、分類統計、報告自動生成功能；高端款PM15-4A除了支持USB接口導出之外，還搭載SD卡擴展存儲功能，可實現大容量測試數據的離線存儲、轉移。該系列儀器導出的數據采用通用CSV格式，無專屬加密限制，可直接導入企業現有的電力運維管理系統、設備全生命周期管理平臺、預防性試驗管理系統，無需額外的接口開發即可完成數據的無縫對接，可滿足企業檢測數據自動歸檔、設備絕緣性能趨勢分析、預防性試驗計劃自動生成的數字化管理需求。對于有定制化數據對接需求的單位，儀器的底層數據協議符合電力行業通用數據傳輸標準，可適配不同系統的對接開發要求，同時儀器內置實時時鐘和日歷功能，所有測試數據均自帶時間戳，可滿足檢測數據

PM工業檢測設備的操作流程分為三個核心步驟，操作難度低，經過基礎培訓即可上手：第一步是前期準備，首先根據檢測場景選擇對應的功能模塊，水務檢測場景選配水質多參數模組，核輻射檢測場景選配輻射探測模組，結構探傷場景選配超聲/紅外模組，模組采用插拔式設計，10秒即可完成安裝，安裝完成后開機進行30秒自檢，設備自動完成傳感器校準、通信模塊檢測、存儲模塊檢測，自檢通過后即可選擇檢測模式，可選手動單次檢測、自動連續監測兩種模式，連續監測模式可自定義采集間隔，范圍為1秒至24小時。第二步是采樣檢測，接觸式檢測需將檢測探頭貼合待檢測介質表面或插入介質內部，探頭浸入深度需≥5cm，避免表面浮質影響檢測精度；非接觸式檢測（紅外測溫、超聲探傷、氣體遙測）需將探頭對準待檢測區域，距離控制在0.1米至5米范圍內，避開強反射光源、強電磁干擾源。第三步是數據處理，設備10秒內即可完成參數采集、分析、校準，自動出具檢測結果，數據可存儲在本地，也可通過預設的傳輸鏈路同步到后臺管理系統，檢測報告可自定義導出格式，滿足不同場景的記錄需求。

使用PM工業檢測設備需注意三大類事項，以保障檢測精度與設備合規性：第一是場景適配注意事項，不同場景需使用對應配置的設備版本，易燃易爆危化場景必須使用防爆專用版本，水下檢測必須使用IP68防護等級的專用版本，核輻射場景必須使用防輻射適配的專用版本，禁止跨場景使用通用版本，避免檢測精度失效或不符合場景安全要求。第二是操作過程注意事項，接觸式檢測探頭在檢測強腐蝕、高黏性介質后，需使用對應標準的專用清潔液擦拭干凈，避免殘留介質腐蝕探頭傳感單元，影響后續檢測精度；非接觸式檢測時，需避開強反射光源、強電磁干擾源，探頭與檢測區域之間禁止存在遮擋物，否則會導致檢測數據出現偏差；檢測高參數介質時，需確認探頭的量程覆蓋待檢測參數范圍，禁止超量程檢測，避免損壞傳感單元。第三是校準與維護注意事項，設備需按照對應行業標準要求定期進行校準，電力行業檢測設備每6個月校準一次，環保行業排放監測設備每3個月校準一次，核工業監測設備每1個月校準一次，校準需使用符合國家標準的標準物質進行，校準完成后需留存校準記錄；禁止自行拆解設備內部的傳感器模塊、主板等核心部件，否則會導致設備精度失效，不符合計量標準要求。
