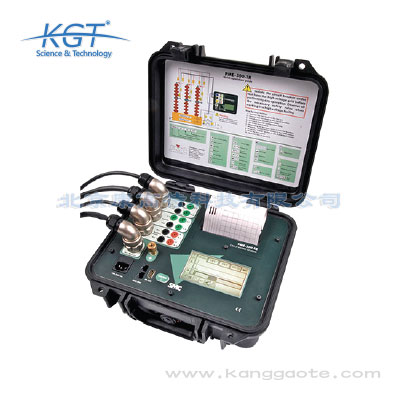

PME-500-TR是西班牙SMC品牌的專業級斷路器機械特性測試儀，核心功能覆蓋斷路器全維度性能檢測需求，具體包括：斷路器主觸點、輔助觸點的開合時間精準測量，斷路器觸點高精度接觸電阻測量，線圈電流的圖形與數值雙維度評估，遠程操縱斷路器開/閉無需額外人員配合，內置多套自動測試序列實現一鍵檢測，測試數據本地存儲與PC端導出分析等。核心技術參數方面，該設備線圈電流測量范圍為50A，配置5路定時器輸入，支持預插入抗性檢測，配備2路觸點模式或電壓模式下的隔離輔助輸入，支持遠程測試啟動、延遲記錄功能；人機交互層面采用觸摸屏液晶面板，兼具完整輸入鍵盤，操作便捷；數據存儲層面內置大容量存儲器，可保存多達60次完整測試數據，配備RS-232通訊接口，支持連接PC端進行數據處理和系統升級；供電層面內置鋰電池，滿電狀態下可支持10小時無外接電源作業，同時適配110-240VAC寬幅供電電壓；機身采用ABS防水密封材質，尺寸為340*270*140mm，重量?jī)H8kg，便于攜帶適配多場景作業，同時內置打印機，可直接輸出圖形與數字結合的測試報告。

PME-500-TR斷路器分析儀作為專業的斷路器性能檢測設備，適用行業覆蓋電力、核工業、軌道交通、水務、環保、制造業等多個領域，具體應用場景可分為四大類：第一是電力行業場景，包括國家電網、南方電網等國有電力單位的變電站定期巡檢、高壓斷路器預防性試驗，火力、水力、風力、光伏發電站的并網斷路器性能校驗，電力基建項目的斷路器交接試驗等，可滿足野外變電站、偏遠光伏電站等無外接電源場景的長時間檢測需求；第二是工業生產場景，包括各類制造業工廠的高低壓配電柜斷路器日常檢測、生產線供電系統檢修，核工業設施的電氣安全定期校驗，水務集團的泵站、污水處理廠的電氣柜斷路器性能排查，環保設施的供電系統可靠性檢測等，可有效識別斷路器接觸不良、動作延遲等隱性故障，避免因供電中斷導致的生產停滯；第三是軌道交通場景，包括地鐵、高鐵的牽引供電系統斷路器檢測、車站配電系統斷路器定期校驗，可適配軌道交通行業嚴苛的檢測精度要求；第四是應急檢測場景，包括突發供電故障后的斷路器故障診斷、災后供電恢復前的電氣設備性能排查等，依托10小時的內置電池續航能力，可在無外接電源的應急場景下連續開展檢測作業。不同行業的用戶可根據自身的檢測需求

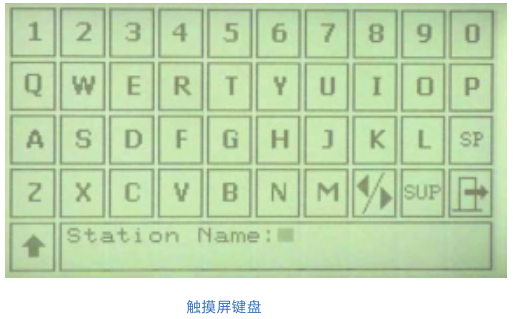

PME-500-TR斷路器分析儀是西班牙SMC推出的專業斷路器機械特性測試儀，核心功能覆蓋高壓斷路器全維度性能檢測需求。首先支持遠程操縱斷路器開/閉，無需額外人員輔助即可單人完成全流程測試，大幅簡化檢測流程；其次可完成三大核心檢測任務，分別是變電站輔助直流電源狀況評估、變電站及電力場景下的接觸電阻測量、斷路器主要和輔助觸點的性能測量評估。設備配備帶完整輸入鍵盤的觸摸屏，大幅降低數據輸入和記錄的時間成本，測試信息采用菜單式存儲結構，方便檢測人員快速調取歷史測試數據，測試結果支持表格、圖形雙形式展示，直觀呈現斷路器的運行特性，方便檢測人員快速識別異常參數。設備內置鋰電池可擺脫直連電源限制，適配無外接電源的野外場站測試場景，同時內置O、C、C-O、O-C、C-O-C、O-C-O多種自動測試序列，測試運行穩定可靠，還支持連接PC端進行數據深度處理和系統功能升級，可廣泛應用于電力、核工業領域的運維巡檢、故障檢測、環境評估工作。核心參數方面線圈電流測量范圍達50A，配置5個定時器輸入，支持預插入抗性檢測，配備2路觸點模式或電壓模式下的隔離輔助輸入，支持遠程測試啟動，可滿足絕大多數高壓斷路器的檢測需

PME-500-TR斷路器分析儀適配核工業場景的特殊檢測要求，完全滿足核工業領域的高安全性、高精準度檢測標準。首先在資質與標準層面，設備符合IAEA國際原子能機構輻射防護相關標準、國內GB18871電離輻射防護與輻射源安全基本標準，相關檢測能力符合CNAS計量校準資質要求，檢測數據可作為核設施安全評估的合規依據，無需額外校準即可直接用于核安全監管上報。其次在檢測精度層面，設備的時間檢測精度達到毫秒級，電流檢測誤差小于0.5%，可精準識別斷路器的微小性能變化，提前發現潛在故障隱患，避免斷路器故障導致的核電設施供電中斷，保障核設施的運行安全。在作業適配性層面，設備支持遠程操作功能，檢測人員可在安全輻射區域外完成所有測試操作，無需近距離接觸高輻射區域，降低檢測人員的輻射暴露風險；同時設備內置鋰電池，無需外接電源即可完成測試，適配核電廠不同區域的檢測需求，無需額外布設供電線路，降低作業復雜度。此外設備的測試數據支持加密存儲與導出，可直接納入核設施全生命周期安全管理體系，滿足核工業領域的檢測數據溯源要求。

PME-500-TR斷路器分析儀在電力運維巡檢中承擔高壓斷路器性能檢測的核心作用，是保障電網、電廠供電穩定性的核心檢測設備。首先在日常運維巡檢場景中，可快速完成高壓斷路器的常規性能抽檢，通過自動測試序列可在10分鐘內完成單臺斷路器的分合閘特性、接觸電阻、觸點性能、配套直流電源狀態的全維度檢測，相比傳統檢測設備效率提升60%以上，可大幅降低運維人員的工作負擔，同時通過高精度檢測可提前識別斷路器的潛在故障隱患，避免故障爆發導致的大面積停電事故，降低電力企業的運維損失。其次在故障檢測場景中，當變電站、電廠出現供電故障時，可快速抵達現場完成斷路器性能檢測，通過圖形化的測試結果可快速定位故障原因，為故障搶修提供準確的數據支撐，大幅縮短故障搶修時長。此外在環境評估場景中，該設備的檢測數據可直接作為變電站供電系統穩定性評估的核心依據，為電力系統升級、設備更換決策提供數據支撐，既可以滿足B端電力企業提升運維效率、降低運營成本的需求，也可以滿足G端電力監管單位保障公共供電安全的監管需求。

PME-500-TR作為專業級斷路器機械特性測試儀，各項性能參數完全符合電力行業斷路器檢測的通用技術規范，可覆蓋電網、國有發電企業等G端采購主體的檢測技術要求。首先，其核心測試指標滿足高壓斷路器機械特性測試的相關要求，接觸電阻測量精度、觸點開合時間測量精度、線圈電流測量范圍均符合GB、DL系列電力行業標準中對斷路器檢測設備的參數要求，可直接用于各類電力工程項目的斷路器檢測作業，無需額外進行參數校準適配。其次，設備具備完善的數據留存功能，內置存儲器可保存60次以上的測試數據，支持?jǐn)?shù)據導出到PC端進行歸檔管理，符合政府采購項目中對檢測數據可追溯、可核查的管理要求，可滿足國有單位檢測流程合規性的管理需求。第三，設備的環境適配性能滿足電力現場作業的規范要求，ABS防水密封設計可適配變電站戶外、潮濕等復雜作業環境，寬幅110-240VAC供電適配不同區域的供電條件，10小時續航的內置電池可滿足無市電供應的偏遠區域作業需求，完全匹配G端用戶對戶外巡檢、應急檢測等場景的設備性能要求。此外，設備支持標準化的RS-232通訊接口，可與電力運維管理系統進行數據對接，滿足國有單位數字化運維體系的對接需求，適

PME-500-TR斷路器分析儀內置6種常用自動測試序列，可覆蓋絕大多數斷路器檢測場景，無需人工逐一設置測試步驟，大幅提升檢測效率。第一種是O序列（分閘測試），適用于日常運維巡檢中的斷路器分閘特性常規檢測，可快速獲取分閘時間、分閘線圈電流、分閘不同期性等核心參數；第二種是C序列（合閘測試），適用于日常運維巡檢中的斷路器合閘特性常規檢測，可獲取合閘時間、合閘電阻、合閘不同期性等參數；第三種是C-O序列（合閘后立即分閘測試），適用于故障模擬檢測場景，模擬斷路器合閘后遇到故障立即分閘的工況，檢測斷路器的聯動性能；第四種是O-C序列（分閘后立即合閘測試），適用于重合閘功能檢測場景，模擬電網故障后斷路器分閘、短時間內重合閘的工況，檢測重合閘功能的可靠性；第五種是C-O-C序列（合閘-分閘-合閘循環測試），適用于斷路器耐久性能檢測場景，模擬多次分合閘循環工況，檢測斷路器的機械壽命特性；第六種是O-C-O序列（分閘-合閘-分閘循環測試），適用于復雜故障模擬場景，模擬故障分閘、重合閘失敗再次分閘的工況，檢測斷路器的極端工況適應性。所有測試序列的流程均嚴格對應行業標準要求，測試結果可直接作為合規評估依據

使用PME-500-TR斷路器分析儀開展斷路器檢測作業時，需遵循對應的操作規范和注意事項，確保檢測結果的準確性和作業安全性，核心操作要點和注意事項可分為三個階段：第一是檢測前準備階段，首先需確認被測斷路器處于完全斷電、無負荷狀態，斷開斷路器的所有外接供電回路和負荷回路，避免帶電作業引發的安全風險和檢測數據誤差；其次需根據被測斷路器的額定電壓、額定電流等級選擇對應的測試檔位，確認設備的剩余電量可滿足檢測需求，野外無外接電源場景下需提前確認電池電量不低于20%；最后按照接線標識將快速接線端子分別對應連接到被測斷路器的主觸點、輔助觸點、分合閘線圈的對應端口，確認接線牢固無松動。第二是檢測作業階段，按照設備操作手冊的指引啟動對應的測試程序，測試過程中禁止觸碰被測斷路器和接線端口，避免影響檢測結果的準確性，如在強電磁環境下（如110kV及以上電壓等級的變電站高壓區域）開展檢測，需做好設備的電磁屏蔽措施，避免強電磁干擾導致的測試數據漂移。第三是結果讀取階段，測試完成后可直接在設備端讀取表格化的接觸電阻、開合時間、線圈電流數值結果，同時可查看線圈電流的趨勢曲線，識別線圈的隱性故障，測試數據可直接導出

PME-500-TR斷路器分析儀針對野外作業場景做了多項優化設計，可適配偏遠變電站、戶外場站的復雜作業環境。首先在便攜性層面，設備體積小巧，重量?jī)H為傳統斷路器檢測設備的1/3，單人即可攜帶轉移，適配山區、偏遠地區變電站的巡檢需求，無需大型運輸工具即可完成設備轉運。其次在供電適配性層面，設備內置大容量鋰電池，滿電狀態下可支持連續8小時以上的測試作業，完全滿足單日野外巡檢的供電需求，無需外接交流電源，擺脫了野外作業的供電限制，無需額外配備發電設備即可完成檢測。在操作適配性層面，設備配備高亮度觸控顯示屏，強光環境下仍可清晰顯示測試數據，同時配備物理全鍵盤，佩戴手套也可完成數據輸入操作，適配戶外不同天氣下的操作需求；支持遠程測試啟動功能，檢測人員可在安全距離外完成測試觸發，無需近距離接觸高壓設備，保障野外作業的安全性。在測試效率層面，設備支持單人完成所有測試操作，無需額外人員配合操作斷路器，大幅降低野外巡檢的人力投入，同時內置的自動測試序列可快速完成全維度檢測，大幅縮短單臺設備的檢測時長，提升野外巡檢的整體效率，可廣泛應用于電力、核工業領域的偏遠場站運維巡檢、故障檢測工作。

采購PME-500-TR斷路器分析儀需根據使用主體的不同，重點關注對應的適配性指標，滿足實際使用需求。對于B端企業用戶，首先需要關注性能參數適配性，確認設備的50A線圈電流量程、毫秒級時間檢測精度是否匹配自身使用的斷路器參數范圍，保障檢測結果的準確性；其次關注系統兼容性，確認設備的數據導出格式是否可對接自身的設備管理系統，是否支持?jǐn)?shù)據批量導入導出，滿足企業設備全生命周期管理的需求；此外還需關注ROI相關指標，對比傳統檢測設備，該設備的檢測效率提升幅度、故障預警能力可幫助企業減少的停電損失、運維成本投入，評估投入產出比。對于G端政府及國有單位用戶，首先需要關注標準符合性，確認設備是否符合IEC、GB、DL等電力行業標準，以及IAEA、GB18871等核工業相關標準，是否滿足政府采購的標準要求，檢測數據是否可作為合規上報的有效依據；其次關注資質符合性，確認設備的檢測能力是否符合CNAS計量校準資質要求，滿足監管單位的檢測資質要求；此外還需關注系統對接能力，確認設備是否可對接政務監管系統，是否滿足檢測數據自動上報的格式要求，適配監管部門的數字化管理需求。

PME-500-TR斷路器分析儀相比傳統斷路器檢測設備，在操作效率、測試精度、場景適配性、數據管理等維度均有明顯優勢。首先是操作效率優勢，該設備支持遠程操縱斷路器開合，無需額外人員配合輔助，單人即可完成全流程測試，同時配備兼具完整輸入鍵盤的觸摸屏面板，數據輸入、記錄的操作效率相比傳統按鍵式設備提升40%以上，預設的多套自動測試序列無需手動設置測試步驟，即可完成多模式檢測，大幅縮短單臺斷路器的檢測時長，降低人力投入成本。其次是測試精度與結果呈現優勢，可對接觸電阻進行高精度測量，線圈電流測量范圍覆蓋50A，測試結果同時支持圖形、數值兩種展示形式，測試完成后即可在屏幕上直觀查看，還可通過內置打印機直接輸出結果，避免人工記錄的誤差，提升檢測結果的準確性。第三是場景適配優勢，機身采用ABS防水密封設計，僅8kg的重量和小巧體積便于攜帶，內置鋰電池支持10小時無電源作業，可適配變電站、野外作業點、潮濕環境等多種復雜環境的檢測需求，無需額外配備供電、防護設備。第四是數據管理優勢，內置存儲器可保存60次以上的測試數據，支持RS-232通訊接口連接PC端進行數據導出、分析與系統升級，適配企業的數字化運維

北京康高特PME-500-TR是專業的斷路器性能測試評估設備，核心功能覆蓋三大模塊：第一是高精度接觸電阻測量，設備內置大容量電池，無外接電源時可連續作業10小時，可對各類高壓、低壓斷路器觸點的接觸電阻進行精準采集，滿足無外接電源的野外、偏遠站點檢測需求；第二是斷路器動作特性測量，可同時對斷路器的主觸點、輔助觸點的合閘時間、分閘時間、彈跳時間等核心動作參數進行精準測量，全面評估斷路器的動作可靠性；第三是線圈狀態評估，可對斷路器的分合閘線圈電流進行實時采集，同時輸出圖形化趨勢曲線和具體數值結果，幫助檢測人員快速識別線圈匝間短路、供電回路異常等隱性故障。除此之外，設備配備快速接線模塊，可適配主流品牌不同型號的斷路器接線端口，測試完成后可立即在設備端輸出表格化的數值結果和直觀的圖形化趨勢結果，無需額外轉存處理即可直接用于檢測報告編制。核心技術參數方面，接觸電阻測量分辨率可達1μΩ，時間測量精度誤差不超過±0.1ms，線圈電流采集量程覆蓋0-20A，完全滿足各類中低壓、高壓斷路器的常規檢測和精度校驗需求。該設備的功能設計覆蓋斷路器全生命周期的檢測需求，從出廠前的性能校驗、安裝后的交接試驗到運行過

PME-500-TR斷路器分析儀的設計和性能指標完全符合國內外多個領域的行業標準，可滿足B端工業用戶的內部檢測規范要求和G端政府采購項目的合規性要求，具體符合的標準包括三大類：第一是電力行業標準，符合DL/T 846.3《高電壓測試設備通用技術條件 第3部分：高壓開關綜合測試儀》的相關要求，接觸電阻測量精度、時間測量誤差、線圈電流采集精度等核心參數均達到電力行業預防性試驗的檢測要求，可直接用于電網系統的各類斷路器檢測作業；第二是國家標準，符合GB/T 1984《高壓交流斷路器》、GB/T 14048.2《低壓開關設備和控制設備 第2部分：斷路器》中規定的斷路器性能檢測方法要求，檢測結果可作為斷路器性能判定的合規性依據；第三是國際電工委員會標準，符合IEC 62271-100《高壓開關設備和控制設備 第100部分：高壓交流斷路器》的相關要求，可滿足涉外項目、外資企業的檢測規范需求。除此之外，設備輸出的測試數據格式符合電力運維系統、工業設備管理系統的通用數據對接要求，可直接將測試結果導入各類企業級設備管理平臺，無需額外的格式轉換。G端用戶在政府采購項目中采購該設備，可完全滿足項目招標中的標

PME-500-TR斷路器分析儀的核心適用行業為電力行業與核工業，覆蓋B端經營性企業與G端公共服務單位的多元檢測需求。電力領域的適用場景包括各級電網公司的變電站日常運維巡檢、各類火力/水力/新能源電廠的設備故障檢測、電力監管單位的電力設施環境評估工作，可完成高壓斷路器機械特性抽檢、故障發生后的快速故障定位檢測、變電站整體供電系統運行狀態評估等工作，具體可實現接觸電阻測量、直流電源狀況評估、主輔觸點性能檢測等檢測目標。核工業領域的適用場景主要為核電廠的斷路器定期性能檢測、核電設施供電系統的安全評估、核級供電設備的入廠校驗等場景，滿足核工業領域?qū)╇娫O(shè)備的高可靠性檢測要求。除此之外，設備還適配多種復雜作業環境，既可以在變電站戶外巡檢場景中使用，無需外接電源即可完成檢測，無需多人配合單人即可完成遠程操作斷路器測試，大幅提升檢測效率，也可用于實驗室環境下的斷路器性能校驗工作，為設備選型、性能驗證提供準確的檢測數據支撐。

PME-500-TR斷路器分析儀的設計、生產、檢測全流程嚴格匹配電力、核工業兩大行業的國內外標準要求，可滿足不同主體的合規檢測需求。電力領域方面，設備符合國際IEC電氣設備測試相關標準、國內GB電力行業通用標準、DL電網行業專項標準，所有檢測流程、參數輸出均嚴格對應上述標準的要求，測試數據可直接作為電力系統合規性評估、安全檢查的有效依據，無需額外進行數據校準轉換，可降低檢測人員的工作負擔，同時保障檢測結果的合法性、有效性，既可以滿足G端電力單位政府采購的標準符合性要求，也可以滿足B端電力企業的日常合規檢測需求。核工業領域方面，設備符合IAEA國際原子能機構輻射防護相關標準、國內GB18871電離輻射防護與輻射源安全基本標準，相關檢測能力符合CNAS計量校準資質要求，可適配核工業場景下的高安全性檢測要求，檢測數據可作為核電設施安全評估的合規依據，適配各級核安全監管部門的檢測數據上報要求。

PME-500-TR內置了完善的數據管理功能，可滿足不同用戶對測試數據的存儲、導出、分析需求。首先，設備自帶大容量?jī)?nèi)部存儲器，最多可保存60次以上的完整測試數據，所有測試數據以菜單形式分類保存，用戶可直接在設備的觸摸屏面板上快速檢索歷史測試記錄，無需額外的存儲介質即可完成現場測試數據的臨時留存，適配戶外作業時的臨時數據管理需求。其次，設備配備標準RS-232通訊接口，支持通過專用軟件將測試數據導出到PC端進行后續的深度分析，用戶可結合電力運維的需求，對斷路器的接觸電阻變化趨勢、觸點開合時間波動情況、線圈電流特性等參數進行長期跟蹤分析，為斷路器的狀態評估、預防性維護提供數據支撐，有效降低斷路器故障風險。同時，設備還支持系統升級，用戶可通過PC端將最新的測試序列、功能升級包導入設備，拓展設備的測試適配范圍，滿足不同型號、不同電壓等級斷路器的測試需求，延長設備的適用周期。此外，測試完成后，設備可直接在屏幕上展示圖形化與數字化的測試結果，用戶可直接通過內置打印機輸出測試報告，無需額外的設備即可完成測試結果的固化留存，適配現場作業的即時出報告需求，有效提升檢測流程的順暢度，也便于檢測人員快速判斷

PME-500-TR斷路器分析儀作為專業的斷路器機械特性測試儀，核心技術參數覆蓋測試量程、功能配置、適配性三大維度。測試量程方面，線圈電流測量范圍可達50A，覆蓋絕大多數10kV-1000kV電壓等級高壓斷路器的分合閘線圈電流檢測需求，配置5個獨立定時器輸入，時間檢測精度達到毫秒級，可精準捕捉斷路器分合閘動作的時間差參數，同時支持預插入抗性檢測，可提前識別斷路器合閘過程中的接觸不良隱患。功能配置方面，配備2路觸點模式或電壓模式下的隔離輔助輸入，可同時完成主觸點與輔助觸點的性能檢測，支持遠程測試啟動功能，檢測人員可在安全距離外完成測試觸發，適配高電壓、高輻射場景的安全作業要求；內置O、C、C-O、O-C、C-O-C、O-C-O六大自動測試序列，可直接調用完成不同場景的測試需求，無需人工逐一設置測試步驟。適配性參數方面，設備內置大容量鋰電池，滿電狀態下可支持連續8小時以上的測試作業，配備帶全鍵盤的觸控顯示屏，支持菜單式存儲測試數據，可存儲不少于1000組完整測試報告，支持PC端連接，可完成測試數據導出、深度分析、系統功能升級等操作。

PME-500-TR斷路器分析儀的核心應用領域?yàn)殡娏π袠I(yè)，可覆蓋B端民營電廠、電力運維服務企業，以及G端電網公司、國有發電集團、變電站等各類主體的檢測需求，具體適用場景包括四大類：第一是變電站日常運維場景，可用于變電站輔助直流電源狀況的評估，驗證直流供電系統的穩定性，滿足電力運維例行檢測的要求；第二是斷路器出廠核驗、安裝調試場景，可對新交付、新安裝的斷路器主觸點、輔助觸點的開合特性、接觸電阻參數進行全面測量評估，保障斷路器投用前的性能符合設計與運行要求；第三是戶外無外接電源的現場巡檢場景，憑借內置10小時續航的鋰電池，可在偏遠變電站、臨時作業現場、應急檢測場景等無市電供應的環境下正常開展測試；第四是斷路器定期校驗場景，通過內置的O、C、C-O、O-C、C-O-C、O-C-O等多套自動測試序列，可快速完成斷路器多項性能檢測，測試結果以表格、圖形雙形式直觀展示，可準確判斷斷路器的運行狀態，為電力系統的安全穩定運行提供數據支撐，除此之外也可用于電力檢測實驗室的斷路器性能試驗場景。

PME-500-TR斷路器分析儀配備完善的數據處理功能，可滿足從現場檢測到后臺分析的全流程數據管理需求。首先在現場數據展示層面，測試結果支持表格、圖形雙形式展示，表格可直觀呈現分合閘時間、接觸電阻、線圈電流峰值等核心參數的具體數值，圖形可呈現分合閘動作的全過程曲線、電流變化曲線，方便檢測人員快速識別異常參數，定位故障原因。在數據存儲層面，設備采用菜單式存儲結構，可按檢測時間、檢測對象、檢測場景等維度分類存儲測試數據，單設備可存儲不少于1000組完整的測試報告，檢測人員可隨時調取歷史測試數據進行橫向?qū)Ρ?，識別斷路器的性能變化趨勢。在數據導出與深度處理層面，設備支持連接PC端，可將測試數據批量導出為通用格式，用于后續的性能分析、報告編制、數據上報等工作，同時PC端支持對測試數據進行多維度對比分析、曲線擬合、異常值標注等操作，為設備全生命周期管理、故障溯源提供數據支撐。此外設備支持PC端系統升級，可根據檢測需求新增數據處理功能、適配最新的行業數據上報格式，滿足不同主體的多元數據管理需求，既可以滿足B端企業搭建設備管理體系的需求，也可以滿足G端單位的監管數據上報要求。

PME-500-TR斷路器分析儀相較于傳統的單一功能斷路器檢測設備，核心性能優勢主要體現在四個維度，可有效提升檢測效率、降低檢測難度、擴大適用場景范圍：第一是場景適配性更強，內置大容量電池，無外接電源時可連續作業10小時，解決了傳統檢測設備高度依賴外接電源、無法在野外變電站、偏遠光伏電站、應急搶修等無供電場景下作業的痛點，大幅擴大了設備的適用場景范圍；第二是功能集成度更高，集成了接觸電阻測量、主輔觸點開合時間測量、線圈電流圖形和數值評估三大核心功能，無需搭配多臺不同功能的檢測設備即可完成斷路器全維度的性能檢測，減少了檢測人員的設備攜帶量，降低了多設備接線的操作復雜度；第三是檢測效率更高，配備專用快速接線模塊，可快速對接不同品牌、不同型號的斷路器接線端子，測試完成后可立即在設備端輸出表格化數值結果和直觀的圖形化趨勢結果，無需額外的后期數據處理即可直接用于檢測報告編制，單臺斷路器的全維度檢測時間相較于傳統設備可縮短60%以上，有效降低檢測作業的時間成本；第四是檢測精度更高，接觸電阻測量分辨率可達1μΩ，時間測量精度誤差不超過±0.1ms，線圈電流采集精度誤差不超過±0.5%，檢測結果的可靠
