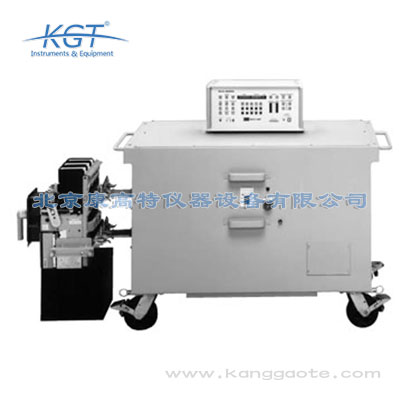

美國Megger PS-9160通用斷路器測試儀屬于專業工業斷路器檢測設備，核心功能是針對低壓電源斷路器、搭載熱磁或固態跳閘裝置的塑殼斷路器開展全維度性能檢測，可準確校驗斷路器的跳閘邏輯、動作時間、過載保護靈敏度等核心指標，是低壓配電系統可靠性驗證的核心測量儀器。核心技術參數涵蓋多個維度：在測量量程方面，其數字記憶表采用31/2位熒光真空顯示，支持200/2000/20000/200000A四檔電流量程，測量精度可達±1%滿偏刻度，僅200A小量程檔位精度為±2%滿偏刻度；在時間測量維度，搭載4位數字定時器，支持0.001s-9999s的秒讀模式、0.1-9999周波的周期模式兩種測試模式，秒讀模式精度為±0.0133秒±0.005%讀數±最低有效位，周期模式精度為±0.1%讀數±最低有效位，可精準捕捉斷路器的微秒級動作時間差。在輸出性能方面，支持零到最大電流無級調節，針對高阻抗檢測對象可采用串聯輸出模式提升輸出電壓，最大輸出電流可根據負載阻抗動態適配，占空比可達30分鐘，可滿足連續批量檢測需求。設備本身集成保險絲、斷路器、過載保護三重電氣防護，輸出端搭載可控硅整流器強迫通風系統與溫度

PS-9160通用斷路器測試儀針對高阻抗低壓斷路器的測試需求進行了專門的設計優化，可解決傳統測試設備在高阻抗負載下輸出電流不足、測試數據不準的問題。首先，設備的輸出電路支持串聯連接模式，操作人員可根據待測試高阻抗斷路器的阻抗參數，將設備的輸出端口進行串聯，串聯后可獲得倍數級的輸出電壓，確保在高阻抗負載下仍可輸出足夠的測試電流，無需額外搭配升壓裝置即可完成測試，減少現場作業的設備攜帶量，提升測試效率。其次，設備的輸出電流支持從零到最大額定電流的無級調節，可針對高阻抗斷路器的測試需求精準調整輸出參數，確保測試電流符合預設的測試要求，避免電流過大損壞斷路器或電流過小無法完成測試的問題。第三，設備支持穿刺連接與導線連接兩種連接模式，針對高阻抗斷路器測試場景，優先采用穿刺設備完成連接，可消除傳統導線連接帶來的線路阻抗損耗，確保測試數據的準確性，避免因連接損耗導致的測試結果偏差。第四，設備的輸出參數設計充分考慮了高阻抗負載的適配需求，最大輸出電壓、輸出電流的量程覆蓋了絕大多數常見高阻抗低壓斷路器的測試要求，可適配電網、電廠場景下各類特殊型號高阻抗斷路器的檢測需求，無需額外定制測試設備即可完成作業。

PS-9160通用斷路器測試儀是美國Megger旗下的成熟工業檢測設備，硬件配置經過全球電力行業多年的應用驗證，核心優勢主要體現在可靠性、適配性、易用性三個維度。在可靠性方面，設備搭載經過長期市場驗證的動力傳動裝置，采用高堅固性的器材與控制組件，可適應電網、電廠現場的高溫、高濕、高塵、電磁干擾復雜等工況，不會因現場惡劣環境出現測試數據偏差、設備運行故障等問題，適合戶外站點、偏遠變電站等工況復雜的場景使用。在適配性方面，該設備所屬的PS-9130和PS-9160系列針對全球不同地區的電網輸入?yún)?shù)進行了優化，可適配不同的輸入電壓與頻率要求，無需額外配置電源轉換裝置即可在不同區域的電力現場使用；同時設備支持穿刺連接、導線連接兩種連接模式，支持輸出端口串聯提升電壓，可覆蓋不同類型、不同阻抗的低壓斷路器測試需求。在易用性方面，設備配備完備的時鐘/日歷模塊，可自動為測試數據添加時間標記，搭配數字記憶表可直接展示、存儲測試數據，無需額外搭配記錄設備即可完成測試作業；同時設備配備120V、1.2KVA的接地故障保護附件接口，可對接各類專用檢測附件，擴展設備的功能范圍，適配不同的檢測需求。

PS-9160通用斷路器測試儀具備完善的擴展能力與系統兼容性，可滿足不同用戶的個性化檢測需求與現有運維系統的對接要求。在硬件擴展層面，設備配備120V/1.2KVA的接地故障保護專用附件接口，可對接各類專用檢測附件，拓展接地故障跳閘校驗、剩余電流動作特性檢測等專項功能，無需更換主機即可實現檢測能力的升級，覆蓋更多特殊場景的檢測需求。設備標配PLC-2000控制模塊，模塊尺寸為27H×54W×24.8D cm，重量僅8.6kg，可實現檢測流程的自動化編程，用戶可根據自身的檢測規范預設不同規格斷路器的測試電流、測試時長、判定閾值等參數，啟動檢測后設備可自動完成全流程測試，無需人工全程操作，大幅提升檢測效率與檢測結果的一致性，避免人為操作誤差。在接口兼容性層面，設備輸出端支持CBS-1、CBS-2專用連接接口，可適配市場上主流品牌的抽出式鐵殼斷路器，同時支持常規導線連接模式，無專用接口適配條件的場景下也可正常開展檢測工作，適配不同品牌、不同結構的低壓斷路器檢測需求。在系統對接層面，PLC-2000模塊支持標準化的數據傳輸協議，可與企業的設備生命周期管理系統、電力行業的配電運維平臺、工業互聯網

使用PS-9160通用斷路器測試儀開展斷路器檢測作業，可從測試準備、測試過程、數據處理三個環節全面提升作業效率，幫助電力企業降低檢測成本，提升運維效益，投入產出比表現優異。在測試準備環節，該設備支持直接連接抽出式斷路器，搭配CBS-1、CBS-2專用連接組件與穿刺設備，無需拆解斷路器安裝結構、無需復雜的接線操作即可完成設備與斷路器的連接，相比傳統測試設備可減少60%以上的測試準備時間，大幅降低現場作業人員的工作量，尤其適合批量斷路器巡檢、故障應急檢測等對時間要求較高的場景。在測試過程環節，設備的輸出電流支持無級調節，可根據測試需求靈活調整參數，占空比可達30分鐘，支持連續測試作業，無需中途停機等待設備冷卻，同時測試精度不受接線損耗、負載阻抗波動的影響，可一次性獲得準確的測試數據，避免重復測試帶來的時間浪費。在數據處理環節，設備自帶數字記憶表可直接存儲展示測試數據，同時可通過PLC-2000模塊直接上傳數據至運維平臺，無需人工記錄、手動錄入數據，降低人工誤差的同時提升數據處理效率。整體來看，使用該設備可將單臺斷路器的測試時間縮短70%以上，幫助企業減少運維檢測的人力投入，縮短故障停電時間

對于B端企業用戶來說，PS-9160通用斷路器測試儀在檢測效率、測量精度、場景適配性等方面相比傳統低壓斷路器檢測方式有顯著優勢，可有效提升運維效率、降低綜合運營成本，提升投入產出比。首先在測量精度層面，傳統檢測方式多采用普通電流表、秒表人工計時的方案，時間測量誤差普遍在0.1秒以上，電流測量誤差超過5%，難以捕捉熱磁、固態跳閘裝置的微秒級動作差異，而PS-9160的電流測量精度最高可達±1%滿偏，時間測量精度最高可達±0.0133秒，可準確識別斷路器跳閘參數的微小偏移，提前發現設備老化隱患，避免因斷路器誤動、拒動引發的停電故障，減少非計劃停機帶來的生產損失。其次在檢測效率層面，傳統檢測方式需要人工接線、手動調節電流、人工記錄數據，單臺斷路器檢測耗時普遍在15分鐘以上，而PS-9160支持直接連接抽出式斷路器，搭配穿刺連接裝置可省略導線接線、線損校準的步驟，輸出電流支持無級調節，數字記憶表可自動存儲測量數據，單臺設備檢測時間可壓縮至3分鐘以內，檢測效率提升400%以上，同時30分鐘的占空比支持連續批量檢測，可大幅降低運維人員的工作量，減少配電系統停電檢測的時長，提升供電連續性。在場景適配

PS-9160通用斷路器測試儀的硬件與功能設計充分考慮了電力行業的系統對接需求，可適配不同層級電力運維平臺的對接要求，滿足G端國有電力單位、電網企業的數字化運維系統對接需求，也可滿足B端民營電力企業的運維數據統一管理需求。該設備搭載PLC-2000專用模塊，支持電力行業通用的通信協議，可直接將測試數據上傳至企業現有運維管理平臺、設備全生命周期管理平臺、故障預警系統等數字化系統，無需額外開發適配接口即可實現數據互通。設備自帶的完備時鐘/日歷模塊可為每一條測試數據添加精準的時間戳標記，匹配電力運維數據的標準化管理要求，上傳的數據可直接納入現有運維數據庫，作為斷路器性能評估、故障預警、運維計劃制定的核心依據。同時，設備配備120V、1.2KVA的接地故障保護附件接口，可對接各類專用檢測附件、數據采集終端等外設，進一步擴展設備的功能邊界與數據采集能力，適配不同企業的個性化系統對接需求。該設備的對接設計完全符合電力行業數字化轉型的相關技術要求，可融入現有電力智能化運維體系，無需對現有系統進行大規模改造即可投入使用。

使用PS-9160通用斷路器測試儀開展檢測作業時，需按照規范的操作流程開展，同時關注不同場景下的注意事項，保障測試結果的準確性和作業安全性。操作要點方面，首先在測試前需斷開被測斷路器的上級電源，確認被測設備處于完全斷電狀態，對被測斷路器的進出線端進行驗電，確認無殘余電壓后再進行接線；接線時需按照電流輸出線、電壓采樣線、觸發信號線的順序依次連接，確認接線牢固無松動后，再根據被測斷路器的類型選擇對應的測試模式，若被測為低壓電源斷路器則選擇框架斷路器測試模式，若被測為搭載熱磁跳閘或固態跳閘裝置的塑殼斷路器則選擇對應跳閘邏輯的塑殼斷路器測試模式，設置與被測斷路器額定電流匹配的測試檔位和輸出參數，確認參數設置無誤后再啟動測試；測試過程中設備會自動采集跳閘時間、脫扣電流、接觸電阻等核心參數，測試完成后自動生成標準化測試報告，可直接導出留存。注意事項方面，測試前需確認被測斷路器的額定電流范圍，嚴禁超量程測試，避免對設備和被測斷路器造成損壞；在核工業、易燃易爆場所等特殊場景作業時，需嚴格遵守現場的安全作業規范，符合現場的環境管理要求；在戶外雨天、濕度超過90%的場景下，需確認設備表面無積水后再開展作業

PS-9160通用斷路器測試儀的輸出性能經過專門優化，可覆蓋絕大多數低壓斷路器的測試需求，核心輸出參數如下：第一，輸出電路設計為可無級調節模式，輸出電流可從零到最大額定電流連續調節，操作人員可根據不同型號斷路器的測試要求靈活調整輸出參數，無需切換不同的測試檔位，簡化操作流程；第二，針對高阻抗類斷路器設備的測試需求，設備支持輸出端口串聯連接，串聯后可獲得倍數級的輸出電壓，解決高阻抗負載下輸出電流不足的問題，無需額外搭配升壓裝置即可完成測試；第三，設備的實際最大輸出電流由負載電路的阻抗決定，測試前可根據斷路器的回路阻抗參數提前核算最大可輸出電流，確保測試參數符合預設要求；第四，設備的占空比為30分鐘，可支持長時間連續測試作業，滿足批量斷路器檢測、多參數連續測試的場景需求；第五，設備配備專用的輸出連接接口，可通過CBS-1和CBS-2專用連接組件直接和抽取式鐵殼斷路器連接，搭配專用穿刺設備使用時，可消除傳統導線連接產生的線路損耗，提升測試數據的準確性，當無法使用穿刺設備直接連接時，也可采用常規導線完成連接，適配不同的現場工況。

PS-9160通用斷路器測試儀的應用場景覆蓋多個對配電可靠性要求較高的行業，不同行業的應用場景各有側重。首先是電力行業，主要用于地市供電公司配網運維部門的低壓配電設備預防性試驗、新裝低壓斷路器的入網校驗、故障斷路器的性能復測，符合電力行業DL/T 596《電力設備預防性試驗規程》的相關測試要求，可幫助電網運維人員快速排查低壓配網的安全隱患。其次是核工業，主要用于核電廠常規島、輔助廠房的低壓配電系統斷路器定期檢測，設備自身的抗電磁干擾能力可適應核工業場景的特殊電磁環境，測試數據的準確性不受環境因素影響。第三是水務和環保行業，主要用于自來水廠、污水處理廠、泵站的低壓斷路器定期校驗，設備的IP54防護等級可適應戶外泵站潮濕、多塵的作業環境，無需額外防護即可開展現場測試。第四是軌道交通行業，主要用于地鐵、輕軌的車站配電室、車輛段配電系統的斷路器年檢，可滿足軌道交通行業對低壓開關設備的檢測標準要求。除此之外，該設備還可用于工礦企業配電房的日常運維檢測、商業綜合體配電系統的年度安全檢測等場景，B端用戶可通過該設備提升配電運維效率，降低配電故障風險，G端監管單位可使用該設備開展配電安全專項抽檢工作。

PS-9160通用斷路器測試儀作為專業的斷路器在線檢測設備，在電網運維巡檢場景下的使用流程完全匹配電力運維標準化作業要求，操作簡便易上手。第一步是作業準備，巡檢人員攜帶設備到達現場后，首先確認待檢測低壓斷路器的型號、額定參數、運行狀態，根據斷路器的安裝類型選擇對應的連接方式，若為抽出式斷路器或抽取式鐵殼斷路器，優先選擇CBS-1、CBS-2專用連接組件搭配穿刺設備進行連接，消除接線損耗，若為固定式斷路器無法使用穿刺設備，則準備好對應的連接導線。第二步是設備連接與參數設置，按照操作規范完成測試儀與斷路器的連接后，根據待測試斷路器的額定參數設置測試電流，若待測試斷路器為高阻抗設備，可將測試儀的輸出端口串聯以提升輸出電壓，確保測試參數符合測試要求。第三步是開展測試，啟動設備后輸出預設電流，觀察設備的數字記憶表顯示的測試數據，記錄斷路器的動作時間、動作電流等核心參數，測試過程中可根據需要調整輸出電流，完成多維度的性能測試，設備的占空比為30分鐘，可連續完成多臺斷路器的測試作業無需等待。第四步是數據導出與上傳，測試完成后可直接讀取設備存儲的測試數據，也可通過PLC-2000模塊將帶有時間戳標記的

美國Megger PS-9160通用斷路器測試儀是一款專門針對低壓斷路器測試研發的專業工業檢測設備，核心功能覆蓋低壓斷路器的全維度性能檢測，可實現脫扣特性測試、時間-電流特性測試、接觸電阻測試、動作電壓測試等多項檢測需求，無需搭配多臺輔助設備即可完成斷路器的完整性能校驗。該設備的適配測試對象主要分為兩類，第一類是各類低壓電源斷路器，涵蓋額定電流10A到6300A范圍內的框架式低壓電源斷路器，可覆蓋絕大多數工業、民用配電場景的低壓主進斷路器測試需求；第二類是搭載熱磁跳閘裝置或固態跳閘裝置的塑殼斷路器，可準確識別不同跳閘邏輯下的斷路器動作閾值、動作時間等核心參數，判斷斷路器是否滿足運行要求。該設備的測試精度處于行業領先水平，跳閘時間測量精度可達±0.1ms，電流輸出精度可達±0.5%，可充分滿足各類嚴苛檢測場景的精度要求，適合B端工礦企業、商業運維企業的日常設備檢測需求，也可滿足G端電網、市政單位的設備抽檢、預防性試驗需求。
