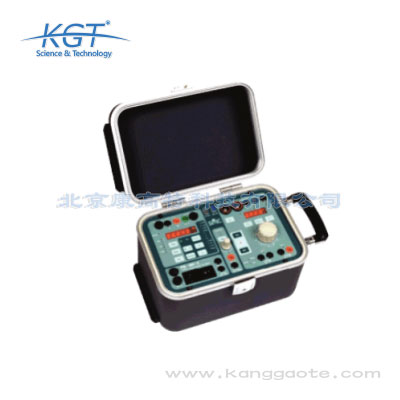

PTE-100-C電流和電壓繼電器測試儀是西班牙SMC推出的高性能單相繼電保護測試儀，屬于工業檢測設備范疇，核心功能覆蓋各類電流、電壓繼電器的全維度性能校驗，可滿足多行業繼電保護裝置的檢測需求。其核心技術參數如下：整機電源功率為1000VA，配置4檔可切換電流輸出量程，分別為0-5A/200V、0-25A/40V、0-50A/25V、0-100A/10V，支持更高的電流輸出和更長的高流持續時間，適配不同功率等級繼電器的測試需求。設備配備精度等級優于0.2級的安培表，搭載響應時間少于10ms的瞬時最大電流測試模式，可精準捕捉繼電器的瞬時動作閾值，避免漏檢瞬態故障隱患。外部電壓測量模塊可自動區分交直流信號，同時支持電壓極性檢測，無需手動切換測試模式，大幅提升現場檢測效率。相角測試模塊支持多種測試模式，可分別測量電流接頭負載相角、電流與外部電壓夾角，適配方向類繼電器的測試需求。設備整體重量輕，便于現場攜帶運輸，可滿足戶外、偏遠站點的移動檢測需求，支持反時過流繼電器、定時過流繼電器、方向繼電器等多類繼電器的全功能測試。

PTE-100-C電流和電壓繼電器測試儀支持全品類單相電流、電壓類繼電器的性能測試，覆蓋當前電力、核工業、工業制造領域的絕大多數常用繼電器類型，具體包含以下類別：第一類是過流類繼電器測試，包含反時過流繼電器測試、定時過流繼電器測試，可精準測量不同類型過流繼電器的動作電流值、動作時間、返回系數等核心參數，適配配電網過流保護、電機過流保護等場景的測試需求；第二類是方向類繼電器測試，包含方向繼電器測試（可精準測量測試角）、逆功率繼電器測試，可校驗方向繼電器的動作角度閾值、逆功率繼電器的動作功率閾值，適配電廠并網側保護、配網分段保護等場景的測試需求；第三類是電壓類繼電器測試，包含交流和直流的最大、最小繼電器測試，可測量過電壓、欠電壓繼電器的動作電壓值、動作時間，適配交直流控制回路的電壓保護測試需求；第四類是特殊功能繼電器測試，包含單相阻抗繼電器測試、定時繼電器測試、自動繼電器測試、熱敏繼電器測試，可覆蓋輸電線路距離保護、回路定時控制、電機過熱保護等場景的測試需求。所有測試項目的參數輸出、數據采集均符合對應繼電器的測試標準要求，測試數據可直接用于繼電保護裝置的性能校驗報告。

北京康高特PTE-100-C電流和電壓繼電器測試儀是專為變電站、變電中心運維場景研發的專業繼電器檢測設備，核心功能覆蓋供電式機電繼電器、靜態繼電器、數字繼電器及各類復雜多功能數值繼電器的現場檢測需求，可完成繼電器動作值、返回值、動作時間等核心參數的精準測量。其技術優勢首先體現在檢測精度層面，測量誤差控制在行業領先水平，完全符合電力、核工業等對檢測精度有嚴苛要求的行業標準，測試結果可直接作為設備性能評定、安全核驗的有效依據；其次是易用性優勢，操作邏輯貼合一線運維人員的作業習慣，無需復雜的崗前培訓即可快速上手，大幅提升現場檢測效率；第三是環境適配性優勢，整機體型小巧輕便，便于現場攜帶和跨區域運輸，同時具備極強的抗沖擊性能，可適應山區戶外變電站、偏遠地區變電中心、高溫高濕的泵站現場等多種復雜作業環境，無需額外的防護裝箱即可正常開展檢測工作。該設備既適合B端電力運維企業、工業用電企業的日常設備巡檢需求，也能滿足G端電網單位、核電運營機構、軌道交通管理部門的專項檢測任務要求，相比傳統的實驗室型繼電器測試設備，無需固定安裝，可隨時帶到作業現場完成檢測，大幅降低了設備送檢的時間成本，提升整體運維效率

PTE-100-C繼電器測試儀的應用場景覆蓋多個對供電可靠性有高要求的行業，首先是電力行業，是變電站、變電中心日常運維工作的核心檢測設備，可用于日常巡檢中繼電器的性能校驗、故障排查中的動作邏輯檢測、新設備投運前的性能核驗等場景，保障電網供電穩定性；第二是核工業領域，可用于核電設施配套供電系統的繼電器性能檢測，滿足核工業對檢測設備高可靠性、高精度的要求，適配核電設施安全檢測的相關規范；第三是軌道交通行業，可用于地鐵、高鐵牽引供電系統、車站供電系統的繼電器定期檢測，排查供電系統安全隱患，保障軌道交通供電系統的穩定運行；第四是水務及環保行業，可用于供水泵站、污水處理廠、垃圾焚燒發電設施的供電控制系統繼電器檢測，適配戶外偏遠泵站的復雜作業環境，保障民生水務、環保設施的穩定運行；第五是工礦企業領域，可用于大型工礦企業的自備變電站、供電系統的繼電器檢測，避免因繼電器故障導致的停產損失。針對B端用戶，比如民營電力運維公司、軌道交通運營企業、大型工礦企業，可通過該設備提升運維檢測效率，降低非計劃停機風險，提升投資回報率；針對G端用戶，比如各級電網公司、核電運營單位、地方水利部門、軌道交通管理機構，可將

對比市面同類單相繼電保護測試儀，PTE-100-C的性能優勢主要體現在四個維度：第一是輸出性能優勢，支持最高100A大電流持續輸出，瞬時最大電流可達250A，高電流持續時間更長，可滿足大電流繼電器的測試需求，無需額外配置升壓/升流輔助設備，降低企業的測試設備投入成本；第二是測試功能覆蓋全，支持9種以上不同類型繼電器的測試需求，同時具備交直流極性識別、多模式相角測試、10ms以內瞬時電流捕捉等特色功能，可覆蓋絕大多數單相繼電保護裝置的測試場景，一臺設備即可滿足日常運維的全部測試需求；第三是現場適配性強，重量僅13.5kg，體積小便于單人攜帶，抗沖擊性能優異，可適應山區變電站、野外風電項目、偏遠核電站點等復雜環境的現場作業需求，無需大型運輸設備即可完成轉場，大幅提升現場作業的靈活性；第四是測試精度更高，安培表測量分辨率可達0.001A，電壓測量誤差小于0.2%，測試結果的準確性可充分保障繼電保護裝置的運維質量，降低供電系統的故障風險，減少非計劃停電帶來的經濟損失，有效提升企業用戶的運維ROI。

PTE-100-C是西班牙SMC品牌、北京康高特推出的專業單相繼電保護測試儀，核心功能覆蓋各類繼電保護裝置的現場校驗需求，可對供電式機電繼電器、靜態繼電器、數字繼電器以及復雜多功能數值繼電器開展全面檢測。其核心技術參數如下：電流輸出設置4個量程，分別為0-5A/200V、0-25A/40V、0-50A/25V、0-100A/10V，支持最高250A瞬時電流輸出（可持續3秒），設備總電源功率為1000VA；電壓輸出涵蓋交直流兩類，交流電壓輸出量程為0-250V/4A，直流電壓輸出量程為0-350V/2.8A，同時配置3檔輔助直流輸出，分別為0-50V/1A、50-125V/0.5A、125-250V/0.35A；測量模塊方面，安培表內置量程為0.007-299.9A，外置量程為0.000-10.00A，瞬時最大電流測試響應時間小于10ms，可自動區分外部輸入電壓的交直流屬性并測量極性，相角測試支持多模式切換，可完成電流接頭負載相角、電流與外部電壓夾角兩類參數測量。設備整體重量僅13.5kg，尺寸為200*300*200mm，具備極強的抗沖擊能力，便攜性適配各類現場作業需求。

工業制造領域的配電系統具有負載類型復雜、大負荷設備多、停機損失大等特點，傳統繼電保護檢測設備存在便攜性差、測試效率低、功能覆蓋不全等痛點，使用PTE-100-C單相繼電保護測試儀可有效解決這些問題。第一是解決現場測試不便的痛點，傳統檢測設備重量大，難以攜帶到車間、工業園區的配電現場測試，需要將繼電保護裝置拆回實驗室校驗，測試周期長、影響生產運行，PTE-100-C重量輕便于攜帶，可直接到配電現場開展測試，無需拆裝保護裝置，大幅縮短測試周期，減少對生產運行的影響；第二是解決大電流繼電器測試效率低的痛點，工業制造場景存在大量大負荷負載，配套的過流繼電器額定電流大，傳統設備的高電流輸出持續時間短，需要多次啟停設備才能完成測試，PTE-100-C支持更長的高電流持續輸出時間，0-100A量程可滿足大電流繼電器的連續測試需求，無需中途冷卻等待，大幅提升測試效率；第三是解決瞬態故障漏檢的痛點，傳統設備的電流采樣響應時間長，無法捕捉繼電器的瞬時動作閾值，容易漏檢瞬態過流、過壓故障隱患，PTE-100-C搭載少于10ms的瞬時最大電流測試模式，可精準捕捉繼電器的瞬態動作值，避免漏檢故障隱患，減少因繼電

PTE-100-C電流和電壓繼電器測試儀的目標覆蓋行業包含電力、核工業、工業制造三大領域，可適配運維巡檢、故障檢測、環境評估三類核心應用場景。在電力行業，可應用于電網公司下屬各電壓等級變電站的日常運維巡檢，現場校驗繼電保護裝置的動作值、動作時間等核心參數，也可用于電廠發電機組配電側、并網側繼電保護器的故障檢測，快速定位繼電保護誤動、拒動的故障原因，還可參與新建電站的投運前環境評估，校驗整站繼電保護系統的動作邏輯是否符合設計要求。在核工業領域，可應用于核電廠常規島、核島配電系統的繼電保護裝置定期校驗，由于設備便攜性強，可減少檢測人員在輻射區域的停留時間，滿足核設施檢測的輻射防護要求，也可用于核設施配套供電系統的故障排查，保障核設施供電的連續性與安全性。在工業制造領域，可應用于大型生產車間、工業園區配電房的繼電保護器定期巡檢，也可用于生產線供電系統的故障檢測，快速排查繼電器故障導致的停電隱患，減少生產線非計劃停機損失。

PTE-100-C電流和電壓繼電器測試儀的設計與生產嚴格遵循國際IEC繼電保護測試通用標準、國內GB/T電力設備測試相關標準，以及DL/T繼電保護校驗行業技術規范，測試精度、輸出性能、安全指標均滿足電力、核工業、軌道交通等重點領域的檢測設備準入要求。針對G端單位的檢測體系對接需求，設備輸出的標準化測試數據格式可適配各單位現有檢測管理系統的導入要求，測試結果的溯源性符合法定計量機構的檢定要求，可滿足電網公司、核電運維單位、軌道交通供電管理部門、市政供配電管理單位等G端主體的繼電保護檢測設備配置需求，也可適配第三方檢測機構的工業供配電系統檢測業務需求。針對B端工業企業的測試需求，設備的性能參數與工業企業供配電系統繼電保護裝置的校驗要求完全匹配，無需額外改造即可接入企業現有運維檢測體系，覆蓋從低壓到高壓全電壓等級的單相繼電保護裝置測試需求，設備的測試覆蓋范圍、精度指標均符合各類國有、民營工業企業的檢測設備技術要求。

PTE-100-C電流和電壓繼電器測試儀的應用覆蓋電力、核工業、軌道交通、水務、環保、工業制造等多個領域，適配B端工業企業與G端公共事業單位的不同測試需求。行業層面，首先可滿足電網公司、各類火力/水力/新能源電廠的繼電保護運維需求，其次適配核工業站點供電系統校驗、軌道交通牽引供電系統繼電保護檢測、市政水務環保單位供配電系統維護，以及大型工業制造企業自備電站的日常巡檢需求。具體應用場景包括三類：第一是變電站、變電中心的日常維護作業，可在現場完成各類繼電保護裝置的性能校驗，無需將設備運回實驗室測試；第二是新建電力項目、供電系統改擴建項目的竣工驗收階段，可對新安裝的繼電保護裝置開展投運前的性能驗證；第三是供電系統故障排查場景，可快速定位繼電保護裝置的性能異常問題。設備可覆蓋的測試類型包括反時過流繼電器測試、定時過流繼電器測試、方向繼電器測試、交直流高低值繼電器測試、單相繼阻抗繼電器測試、逆功率繼電器測試、定時繼電器測試、自動繼電器測試、熱敏繼電器測試等全品類單相繼電保護裝置測試需求，可適配野外、高海拔、高溫高濕等多種復雜作業環境。

使用PTE-100-C電流和電壓繼電器測試儀開展測試作業時，需嚴格遵循設備的技術規范要求，主要注意事項包括三個方面：第一是嚴格遵循各量程的負載周期要求，0-5A、0-25A、0-50A、0-100A四個常規電流量程的負載周期均為1min開啟、15min關閉，250A瞬時最大電流輸出時長不得超過3s，輸出后需間隔5min以上方可再次啟用該量程；交流電壓輸出的負載周期為10min開啟、15min關閉，直流電壓輸出的負載周期為5min開啟、15min關閉，3檔輔助直流輸出也需遵循對應負載周期要求，避免設備過載影響測試精度與性能穩定性；第二是開展不同類型測試時需選擇對應功能模式，開展方向繼電器測試時需選擇匹配的相角測試模式，測量外部電壓時可啟用設備的交直流極性識別功能，提前確認電壓交直流屬性，提升測試準確性；第三是測試數值繼電器、多功能數值繼電器等精密設備時，需提前確認被測設備的額定輸入?yún)?shù)，選擇匹配的輸出量程，避免輸出參數超出被測設備的承受范圍，同時測試前需確認設備接線的極性與相序匹配，避免接線錯誤導致的測試結果偏差。

相比市面上常見的同類型繼電器測試設備，PTE-100-C的核心適配優勢主要體現在三個層面：第一是全品類繼電器適配優勢，多數同類型設備僅能支持單一類型或少數幾種類型的繼電器檢測，而PTE-100-C可覆蓋供電式機電繼電器、靜態繼電器、數字繼電器、各類復雜多功能數值繼電器的檢測需求，無論是服役多年的老舊機電繼電器，還是最新投用的智能型數值繼電器，都可通過該設備完成高精度檢測，無需采購多臺不同類型的測試設備，大幅降低設備采購成本，提升B端用戶的投資回報率；第二是復雜環境適配優勢，多數同類型設備對作業環境要求較高，僅能在實驗室或環境條件較好的室內場所使用，而PTE-100-C體型小巧輕便，總重量遠低于行業平均水平，便于攜帶運輸，同時具備極強的抗沖擊性能，可適應戶外山區變電站、偏遠泵站、高鐵沿線牽引變電所等復雜作業環境，無需額外的防護設備即可正常開展檢測工作，適配更多現場作業場景；第三是系統適配優勢，該設備的測試數據輸出符合電力、核工業、軌道交通、水務環保等多個行業的通用數據規范，可直接對接各單位現有的運維管理系統、數字化管控平臺，無需額外的二次開發，既滿足B端企業數字化運維的需求，也符合G端政

PTE-100-C單相繼電保護測試儀的電流輸出能力經過專門優化，可覆蓋絕大多數場景下的單相繼電器測試需求，其配置4檔可自由切換的電流輸出量程，分別為0-5A/200V、0-25A/40V、0-50A/25V、0-100A/10V，整機輸出功率達到1000VA，相比同類型單相繼電保護測試儀，可輸出更高的電流值，且支持更長的高電流持續輸出時間，適配反時過流繼電器等需要長時間加載電流的測試場景，無需中途暫停設備冷卻，大幅提升測試效率。其負載周期設置充分考慮現場檢測的實際需求，0-5A量程檔位支持1分鐘連續導通、15分鐘冷卻的負載周期，0-25A量程檔位同樣支持1分鐘連續導通、15分鐘冷卻的負載周期，可滿足絕大多數常規繼電器的全功能測試時長要求。高量程檔位的輸出穩定性經過特殊優化，在滿負載輸出狀態下電流偏差率低于0.2%，測試結果的復現性強，無需多次重復測試驗證數據準確性。該電流輸出配置可適配電力系統10kV到500kV電壓等級變電站的各類繼電保護器測試，也可滿足核工業大負荷配電回路、工業制造大電流負載回路的繼電器測試需求。

PTE-100-C電流和電壓繼電器測試儀的設計、生產、檢測全流程均符合多領域的國際、國內行業標準，可滿足不同行業的合規性檢測要求。在電力行業，產品符合IEC 60255系列國際繼電保護設備標準，滿足國內GB/T 7261《繼電器及裝置基本試驗方法》、DL/T 624《繼電保護微機型試驗裝置技術條件》等行業標準要求，測試參數的精度、輸出穩定性均達到電力系統檢測設備的準入要求，適配電網、電廠等單位的合規檢測需求，可滿足G端電力采購項目的標準符合性要求。在核工業領域，產品符合IAEA（國際原子能機構）發布的核設施電氣檢測設備相關性能標準，滿足國內GB 18871《電離輻射防護與輻射源安全基本標準》中對現場檢測設備的性能要求，設備的檢測精度、抗干擾能力均符合核設施檢測的準入要求，支持CNAS計量校準，可出具符合核工業檢測規范的測試數據。針對工業制造領域，產品符合GB/T 14598《量度繼電器和保護裝置》系列標準要求，適配工業配電系統的檢測標準，可滿足各類制造企業的繼電保護檢測合規需求。

PTE-100-C電流和電壓繼電器測試儀的外部電壓測量功能針對現場復雜測試場景進行了優化，具備自動識別、多參數同步測量、精度高等特點，可有效提升現場測試的效率與準確性。其核心特點主要包含以下幾點：第一是可自動區分交直流電壓信號，無需測試人員手動切換交直流測試檔位，設備接入電壓信號后可自動識別信號類型并切換至對應測試模式，避免因檔位選擇錯誤導致的設備損壞或測試誤差，大幅降低現場測試的操作門檻；第二是支持電壓極性測量，可直接識別直流電壓的正負極性、交流電壓的相位極性，無需額外使用萬用表等輔助設備測試極性，避免因接線極性錯誤導致的相角測試、動作值測試誤差，保障測試結果的準確性；第三是測量范圍寬、精度高，外部電壓測量范圍覆蓋0V到500V的交直流電壓，測試精度優于0.2級，可適配絕大多數常用繼電保護器的輸入電壓等級測試需求，無需搭配電壓互感器等輔助設備即可直接測試。該功能可適配交直流混合配電系統的測試場景，比如核工業的控制回路既有交流動力電源也有直流控制電源，工業制造的車間配電系統同時存在交流負載和直流保護回路，電力系統的變電站控制回路同時包含交直流電壓信號，使用該設備均可直接完成全回路的電壓

北京康高特PTE-100-C電流和電壓繼電器測試儀完全符合多項國際及國內行業標準，包括IEC國際電工委員會關于繼電器檢測設備的相關標準、GB國家標準中電力系統繼電保護設備的檢測要求、DL電力行業標準中繼電器現場校驗的技術規范，同時也滿足核工業、軌道交通等細分行業的專用檢測標準要求，性能指標完全符合各行業的監管規范。從公共采購的技術要求維度來看，首先該設備的檢測精度遠超行業通用要求，可覆蓋所有主流類型繼電器的檢測需求，無需采購多臺不同類型的測試設備即可完成全品類繼電器檢測，符合政府采購的經濟性要求；其次該設備具備極強的環境適配能力，可適配不同地區、不同作業環境的檢測任務，無論是城市中心變電站，還是偏遠山區的變電設施，都可正常開展檢測工作，滿足公共采購中設備通用性的要求；第三該設備的測試數據格式符合國內電力、交通、水務等行業的通用數據規范，可直接對接各單位現有的運維管理系統，無需額外的二次開發，符合政務系統數字化對接的要求；同時該設備的性能指標完全滿足電力安全、核安全、軌道交通運營安全等領域的監管要求，可作為各類國有單位、政府部門開展安全檢測、運維排查的專用設備，完全滿足公共采購的相關技術

電力行業的B端用戶與G端用戶的采購需求各有側重，PTE-100-C電流和電壓繼電器測試儀可同時覆蓋兩類用戶的核心需求。針對B端電力用戶（含發電企業、售電企業、電力運維企業等），產品的測試精度優于0.2級，瞬時電流測試響應時間少于10ms，可精準捕捉繼電器的瞬態動作值，避免漏檢故障隱患，相角測試多模式適配方向類繼電器測試需求，設備重量輕便于攜帶，可滿足偏遠變電站、戶外站點的移動巡檢需求，系統兼容性強，測試數據可直接導出對接企業現有運維管理系統，提升運維檢測的數字化水平，同時設備的高電流持續輸出能力可減少測試等待時間，提升檢測效率，降低運維成本，提升企業投資回報率。針對G端電力用戶（含電網公司、地方電力管理部門等），產品符合IEC 60255、GB/T 7261、DL/T 624等國際、國內電力行業標準，滿足政府采購項目的標準符合性要求，設備支持對接現有電力監管系統，測試數據可直接上傳至監管平臺，滿足合規性檢測的上報要求，同時產品的性能參數符合電力系統檢測設備的準入要求，可覆蓋各類電壓等級變電站的繼電保護測試需求，保障電網運行的安全性與穩定性。

PTE-100-C電流和電壓繼電器測試儀的相角測試功能經過專門優化，具備多模式切換、精度高、抗干擾能力強等特點，可適配多場景的方向類繼電器測試需求。其核心特點主要包含三點：第一是支持多種測試模式，用戶可根據測試需求自由選擇電流接頭負載相角測試模式、電流與外部電壓夾角測試模式，無需更換設備或調整接線邏輯，即可完成不同類型相角參數的測量；第二是測試精度高，相角測試精度優于0.1度，測試結果的復現性強，在復雜電磁環境下的測試偏差率低于行業平均水平，測試數據的可信度高；第三是操作便捷，相角測試參數可直接在設備操作面板上選擇，測試結果實時顯示，無需手動計算即可直接得出相角差值，大幅提升現場測試效率。該功能適配的應用場景十分廣泛，在電力行業可用于配網方向繼電器測試，校驗方向繼電器的動作角度閾值，保障配網故障時保護裝置可準確識別故障方向，切除故障段而不影響非故障段的正常供電；也可用于電廠并網側的逆功率繼電器測試，校驗?zāi)婀β世^電器的動作角與動作功率閾值，避免機組并網時出現反向送電損壞發電機組的問題；在核工業和工業制造場景可用于方向類保護繼電器的定期校驗，保障大負荷配電回路的潮流方向符合設計要求，避免反

核工業場景對檢測設備的精度、合規性、便攜性均有特殊要求，PTE-100-C電流和電壓繼電器測試儀針對核工業場景的需求進行了多維度優化，具備以下專屬優勢：第一是檢測精度達標，設備的電流、電壓測試精度優于0.2級，相角測試精度優于0.1度，可滿足核設施配電系統繼電保護裝置的高精度測試要求，避免因測試誤差導致的保護裝置誤動、拒動風險，保障核設施供電安全；第二是合規性符合要求，產品符合IAEA（國際原子能機構）核設施電氣檢測設備相關標準，滿足國內GB 18871《電離輻射防護與輻射源安全基本標準》對現場檢測設備的性能要求，支持CNAS計量校準，測試數據符合核工業檢測的合規性要求，可直接納入核設施的安全檢測報告；第三是便攜性強，設備整體重量輕，便于攜帶運輸，檢測人員可直接攜帶設備進入核設施現場開展測試，無需將繼電保護裝置拆運回實驗室，大幅減少檢測人員在輻射區域的停留時間，滿足核工業的輻射防護要求；第四是測試功能覆蓋全面，可支持核設施配電系統常用的過流繼電器、電壓繼電器、熱敏繼電器、方向繼電器等全品類繼電器測試，無需搭配其他檢測設備即可完成全維度校驗，減少現場檢測的設備攜帶量，進一步降低人員輻射暴

使用PTE-100-C開展現場繼電器檢測時，首先要做好前期準備工作，第一要確認被測繼電器的類型、額定參數、動作邏輯要求，根據被測對象選擇對應的測試模式，該設備支持供電式機電繼電器、靜態繼電器、數字繼電器、復雜多功能數值繼電器等多種類型的測試模式，選擇匹配的模式可保障檢測精度，避免測試結果出現偏差；其次要做好接線檢查，按照操作手冊的要求完成測試設備與被測繼電器的接線，確認接線牢固無虛接、無接反問題后再啟動測試，避免因接線問題導致的檢測結果誤差或設備損壞；第三是測試參數設置，根據被測繼電器的額定電壓、額定電流、動作時間要求等參數完成設備設置，確保測試輸出的參數范圍匹配被測設備的額定范圍，避免超出被測設備的承受閾值。作業過程中的注意事項包括：雖然該設備具備極強的抗沖擊性能，但作業過程中仍需避免接觸強腐蝕性化學試劑，避免在超出設備允許的極端溫度、濕度環境下長時間作業；在變電站等強電磁環境作業時，該設備本身具備專業的電磁屏蔽能力，無需額外的屏蔽措施即可正常使用，檢測精度不受外界電磁環境干擾；測試完成后要及時記錄測試數據，該設備輸出的測試數據可直接用于繼電保護裝置的性能評估、狀態歸檔等工作。該設備
