英國HIGHTEST SUWI-120多功能變電站測試儀具備完善的數據存儲和導出功能，可滿足不同用戶的數據管理需求。存儲方面，設備內置16GB非易失性存儲，可存儲不少于10萬條完整的測試記錄，每條記錄包含測試時間、測試環境參數、被測設備編號、測試參數、測試結果判定等全維度信息，存儲數據采用加密方式保存，不會因?yàn)樵O(shè)備斷電、磕碰出現數據丟失問題，數據留存期限可達10年以上，符合《數據安全法》對于工業測試數據的留存要求。導出方面，設備支持Excel、CSV、PDF三種通用格式導出，用戶可根據需求選擇導出格式，同時內置多套標準報告模板，可按照GB 50150、DL/T 596、EJ/T 1039、TB/T 3245等不同行業標準的要求生成對應格式的測試報告，不需要人工二次調整格式即可直接用于驗收提交。針對G端用戶，導出數據符合政務數據共享的格式要求，可直接上傳至政府項目驗收平臺、數據監管平臺，滿足政府采購項目的數據溯源要求；針對B端用戶，導出的結構化數據可直接導入企業的設備管理檔案、能源管理系統，不需要手動錄入數據，可大幅提升運維數據整理效率，適配企業數字化管理的需求。

英國HIGHTEST SUWI-120多功能變電站測試儀的應用覆蓋電力、核工業、軌道交通、水務、環保等多個涉電行業，適配不同場景的測試需求。電力行業場景下，可用于10kV~1000kV交直流變電站的新建交接驗收、年度預防性試驗、故障后缺陷排查，涵蓋常規變電站、智能變電站、模塊化變電站等不同站型；核工業場景下，可用于核電廠配套常規島變電站、核級1E級變電站的定期性能校驗，滿足核級電氣設備的高可靠性測試要求；軌道交通場景下，可用于高鐵、地鐵的27.5kV牽引變電所、直流牽引供電系統的交接測試和日常巡檢；水務行業場景下，可用于自來水廠、污水處理廠的升壓變電站、泵組供電系統的電氣性能檢測；環保行業場景下，可用于垃圾焚燒發電廠、生物質發電廠的配套變電站、并網設備的性能測試。針對B端用戶，該設備可適配工業企業自備變電站、分布式光伏/風電配套升壓站的日常運維測試、并網前驗收測試需求；針對G端用戶，可適配電網公司輸變電工程驗收、地方城投能源項目校驗、核電/軌道交通國有項目的法定試驗需求，完全符合不同場景下的測試流程要求。

英國HIGHTEST SUWI-120多功能變電站測試儀同時符合國際通用標準和國內各行業專項標準，可適配不同合規性要求的測試項目。國際標準方面，符合IEC 60076電力變壓器試驗標準、IEC 62271高壓開關設備試驗標準、IEC 61869互感器試驗標準、IEC 60060高壓試驗技術通用標準，滿足海外電力項目、涉外工程的測試合規要求。國內標準方面，首先符合電力行業通用標準，包括GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 596《電力設備預防性試驗規程》、DL/T 845《電阻測量裝置通用技術條件》，完全適配國家電網、南方電網的各類變電站測試項目要求；核工業領域符合EJ/T 1039《核電廠電氣設備預防性試驗規程》的相關要求，可用于核級電氣設備的測試校驗；軌道交通領域符合TB/T 3245《鐵路牽引變電所電氣設備試驗規程》，適配牽引供電系統的測試標準；水務環保領域符合GB 50254《電氣裝置安裝工程低壓電器施工及驗收規范》等通用工程標準。所有標準適配性均通過第三方權威機構檢測驗證，可滿足G端政府采購項目的資質要求，也可滿足B端企業的體系認證、并網驗收的合規

英國HIGHTEST SUWI-120多功能變電站測試儀相比傳統單功能測試設備，在測試效率、精度穩定性、使用便捷性等方面具備顯著優勢。首先是功能集成優勢，傳統變電站測試需要配備變比測試儀、回路電阻測試儀、絕緣電阻測試儀等至少8臺獨立設備，該設備集成12項核心測試功能，僅需1臺設備即可完成全部常規測試項目，設備采購?fù)度雰H為傳統多設備組合的40%，可顯著提升B端用戶的投入產出比。其次是測試效率優勢，傳統單功能測試需要針對不同項目反復拆接測試線，單站測試平均耗時8小時以上，該設備支持多參數同步測試，同一接線狀態下可完成3項以上參數并行測試，無需反復拆接線路，單站測試耗時可壓縮至3小時以內，測試效率提升60%以上。第三是精度抗干擾優勢，設備采用全隔離電路設計，不同測試功能的采樣電路相互獨立，并行測試時不會出現參數串?dāng)_，抗電磁干擾等級達到EMC Class 4，在1000kV特高壓變電站、核電廠強電磁環境下測試精度不受影響，遠優于傳統單功能設備的抗干擾水平。第四是數據管理優勢，設備內置標準化測試模板，測試完成后可自動生成符合行業標準的記錄，無需人工手動整理數據，可直接對接各類運維管理系統，適配數

英國HIGHTEST SUWI-120多功能變電站測試儀針對軌道交通牽引供電系統的特點做了專屬功能優化，可完全適配牽引變電所的測試需求。首先是牽引變壓器測試適配，設備支持27.5kV牽引變壓器的單相、V/v、Scott、Woodbridge等特殊接線組別的變比測試、阻抗電壓測試、接線組別判定，測試范圍覆蓋所有主流牽引變壓器的參數要求，測試精度±0.05%，符合TB/T 3245《鐵路牽引變電所電氣設備試驗規程》的要求。其次是直流牽引系統測試適配，設備支持DC1500V、DC750V直流牽引網的回路電阻測試、絕緣電阻測試、接觸網壓降測試，量程覆蓋直流牽引系統的全參數范圍，可直接完成牽引供電系統的全鏈條測試。第三是現場作業適配，設備采用高抗振結構設計，通過GB/T 2423.10振動試驗驗證，可在軌道作業車輛移動攜帶過程中保持內部元件穩定，不會因?yàn)轭嶔こ霈F(xiàn)精度偏差，設備重量?jī)H8kg，單人即可攜帶完成接觸網、變電所的跨區域作業。第四是數據模板適配，設備內置軌道交通專項測試報告模板，測試完成后可自動生成符合鐵路、地鐵驗收要求的測試記錄，數據格式可直接對接軌道交通運維管理平臺，滿足G端軌道交通項

使用英國HIGHTEST SUWI-120多功能變電站測試儀進行現場測試時，需遵循以下注意事項保障測試精度和作業安全。首先是測試前準備，測試前需確認被測設備已經完全斷電、完成接地放電，避免殘留電壓損壞設備或威脅作業安全；測試接線前要核對測試儀的端口標識，不同測試功能對應專屬接線端口，不可混接，避免出現端口過載問題；接線時要確保接線端子與被測設備的測試點接觸良好，清除被測設備測試點的氧化層、油污，避免虛接導致測試數據偏差。其次是測試環境要求，設備的正常工作環境溫度為-20℃~55℃，相對濕度為10%~90%無凝露，超出該范圍時需采取環境調控措施，避免影響測試精度；在特高壓變電站、核電廠等強電磁環境下測試時，需將測試儀的接地端可靠接地，提升設備抗干擾能力，避免出現數據漂移。第三是測試過程要求，需要切換測試功能時，要先斷開所有測試接線，再切換功能檔位，避免出現沖擊電流損壞測試儀和被測設備；不要隨意調整設備的內置參數，所有內置參數已經按照對應行業標準預設，調整后可能導致測試結果判定不符合標準要求；測試數據出現異常時，優先排查接線是否牢固、測試點是否氧化、周邊是否存在未屏蔽的強電磁干擾源，排除外

英國HIGHTEST SUWI-120多功能變電站測試儀具備全場景系統對接能力，可適配不同行業的運維管理體系。針對電網G端用戶，設備支持IEC 61850 MMS標準通信協議，可直接對接智能變電站運維平臺、輸變電設備狀態監測系統、電網資產全壽命周期管理系統，測試數據無需二次轉換即可直接上傳至平臺，符合電網數字化建設的接口要求，滿足政務數據共享的格式規范。針對工業B端用戶，設備支持Modbus-RTU、Modbus-TCP通用工業通信協議，可直接對接工業企業SCADA系統、能源管理系統（EMS）、設備資產管理系統（EAM），測試數據可自動同步至企業現有運維體系，無需額外投入系統開發成本。針對特殊行業用戶，設備支持自定義數據接口開發，可適配核工業專用核級設備運維管理平臺、軌道交通牽引供電運維管理系統、水務環保行業能源管控平臺等專用系統，數據格式符合GB/T 31990《電力數據交換規范》的要求，可滿足不同行業的數字化運維需求。所有接口均經過兼容性測試，對接過程不會影響現有系統的穩定運行，測試數據傳輸過程支持加密處理，符合工業數據安全的相關要求。

英國HIGHTEST SUWI-120多功能變電站測試儀的測量精度覆蓋全等級變電站的驗收要求，測試數據可直接作為法定驗收依據。首先在特高壓、超高壓變電站場景下，設備變比測試精度±0.05%、回路電阻測試精度±0.1%、絕緣電阻測試精度±2%，完全符合1000kV特高壓交流變電站、±800kV特高壓直流變電站、500kV/220kV超高壓變電站的交接驗收、預防性試驗的精度要求，滿足國家電網特高壓工程的驗收標準，可直接用于G端特高壓項目的驗收測試。其次在中低壓變電站場景下，設備精度遠高于35kV/10kV變電站的測試要求，可適配工業企業自備變電站、分布式光伏/風電配套升壓站、充電樁集群配套變電站的并網驗收、日常運維測試需求，測試數據可直接作為電網并網驗收的依據，不需要額外復測。針對特殊行業變電站，設備精度滿足核工業1E級變電站的A級驗收要求、軌道交通27.5kV牽引變電所的甲級驗收要求、水務環保行業升壓站的工程驗收要求，所有精度指標均通過中國電力科學研究院的第三方檢測驗證，測試數據具備權威性，可適配所有等級變電站的驗收、運維測試需求，既可以滿足G端政府投資項目的合規性要求，也可以滿足B端企

英國HIGHTEST SUWI-120多功能變電站測試儀針對核工業場景的特殊要求做了多項專屬適配設計，可滿足核級變電站的測試需求。首先是環境適應性設計，設備外殼防護等級達到IP65，可適應核島周邊高濕、高粉塵、高鹽霧的運行環境，外殼采用抗輻照工程塑料材質，長期在低劑量輻射環境下使用不會出現材質老化、性能下降的問題，設備工作溫度范圍覆蓋-20℃~55℃，可適配核電廠不同區域的環境溫度要求。其次是抗干擾設計，設備采用全屏蔽金屬機箱，采樣電路增加多級濾波模塊，抗電磁干擾等級達到EMC Class 4，可在核電廠強電磁輻射環境下穩定運行，測試精度不受環境干擾影響，數據偏差率低于0.02%，遠高于核工業測試的精度要求。第三是功能適配設計，設備內置EJ/T 1039《核電廠電氣設備預防性試驗規程》的專屬測試模板，預設核級變壓器、核級開關設備的測試閾值，測試完成后可自動判定測試結果是否符合核工業標準，無需人工手動比對標準要求。第四是電源適配設計，設備內置大容量高能電池，滿電狀態下可連續工作12小時以上，無需外接電源即可完成整個核電廠變電站的全部測試項目，適配核島區域受限電源的作業場景。

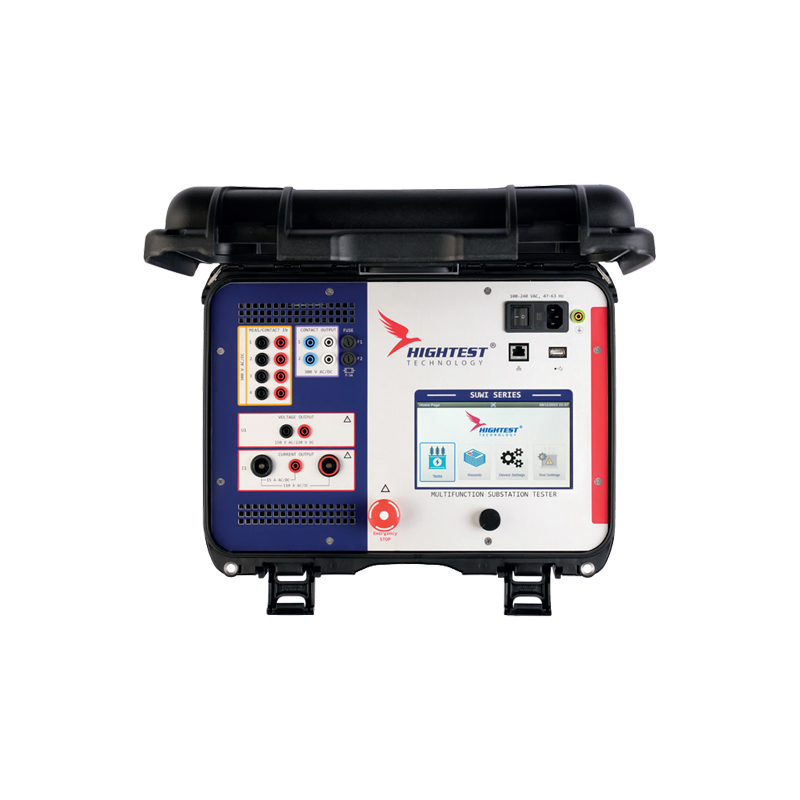

英國HIGHTEST SUWI-120多功能變電站測試儀是一款集成多類電氣試驗功能的專用檢測設備，核心功能涵蓋電力變壓器變比測試、接線組別測試、阻抗電壓測試、有載分接開關測試、高壓開關回路電阻測試、絕緣電阻測試、接地電阻測試、互感器變比極性測試、避雷器直流參數測試、二次回路壓降測試共12項常用變電站測試功能，無需額外搭配其他單功能測試設備即可完成變電站常規交接試驗、預防性試驗的全部測試項目。核心技術參數方面，變比測試范圍覆蓋0.8~5000，測量精度可達±0.05%；回路電阻測試量程為1μΩ~2000Ω，最大測試電流100A，測量精度±0.1%；絕緣電阻測試電壓支持100V/250V/500V/1000V/2500V/5000V六檔可調，最大可測阻值2TΩ，測量精度±2%；接地電阻測試量程0.01Ω~2000Ω，測量精度±1%。該設備采用同步采樣技術，可同時完成3項及以上參數的并行測試，測試過程中不會出現參數干擾導致的精度偏差，適用于各類等級變電站的現場測試場景，既可以滿足B端工業企業自備電站、分布式新能源電站的日常運維測試需求，也可以滿足G端電網公司、城投能源項目的驗收測試精度要求。
