英國HIGHTEST TRAN-203三相變壓器分析儀由康高特代理,本產品用于測量三相及單相變壓器的變比和繞組電阻。憑借友好的用戶界面,本儀器可快速、準確地評估變壓器關鍵參數?,F(xiàn)在熱賣中,如需購買,可通過客服熱線聯系我們!

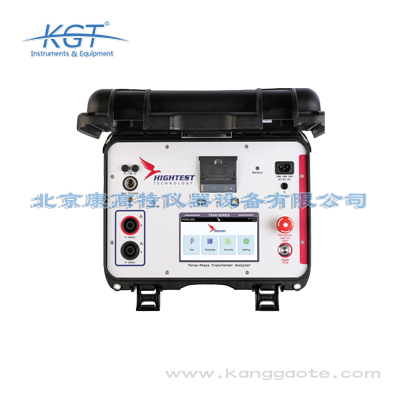

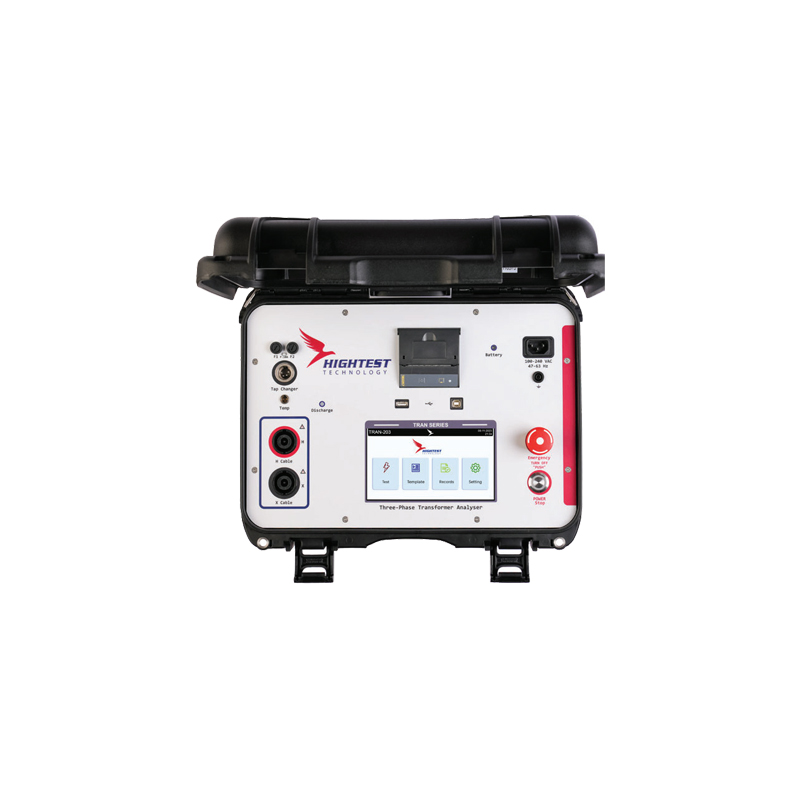

英國HIGHTEST TRAN-203三相變壓器分析儀產品簡介
TRAN-203 系列儀器用于測量三相及單相變壓器的變比和繞組電阻。憑借友好的用戶界面,本儀器可快速、準確地評估變壓器關鍵參數。
變比測量
TRAN-203 采用符合 ANSI/IEEE C57.12.90 標準規定的性能測試方法。儀器精度行業*,變比測量范圍寬,測量精度達 0.08%。其他功能包括:鐵芯勵磁電流、相角、極性、變比誤差及磁平衡測量。盡管采用三相線纜配置,用戶仍可對單相變壓器進行測試。儀器可自動識別矢量組別。適用范圍廣,可用于變電站內高勵磁電流變壓器、大功率電壓互感器等設備。可輸出交流測試電壓:1V、4V、10V、40、100V、250V。
繞組電阻測量
TRAN-203 系列可輸出*大 20A 直流電流,自動測量三相變壓器一、二次繞組電阻。設計無需反復拆接測試線纜,即可完成一、二次繞組電阻測量。
測量范圍:0.1μΩ~100,000Ω
支持 OLTC(有載調壓開關) 控制
具備變壓器消磁功能,消除測試產生的剩磁
被測變壓器存在高壓時,儀器通過電壓通道自動放電
配備溫度測量輸入接口,連接選配溫度傳感器可實現測量值溫度修正 / 補償
電流回路故障時,智能軟件控制電流輸出,降低損壞風險并保障人員安全
溫升試驗
溫升試驗?zāi)M額定負載連續運行工況及負載過程中的溫升情況。TRAN-203 可輸出*大 20A 直流電流,在溫升試驗中測量變壓器繞組電阻及滿載電阻 R?。
其他特性
可選內置電池,適用于無主電源場景
多語言界面、操作菜單友好易用
儀器亮點
變比與繞組電阻測試
三相線纜配置,可測三相 / 單相變壓器變比及繞組電阻。
溫升試驗
可輸出*大 20A 直流電流,測量溫升試驗中的滿載電阻 R?。
可選可充電鋰離子智能電池
配備 14.4V 鋰離子智能電池(選配),支持現場測試;可交直流兩用。
2.28 英寸內置熱敏打印機
現場測試可立即打印結果。
應用場景
變電站新投 / 檢修:三相 / 單相變壓器變比、繞組電阻快速檢測
電力工程出廠驗收:按 ANSI/IEEE 標準完成變壓器性能測試
現場無外接電源:配電池版野外、戶外設備巡檢
配網 / 電廠溫升試驗:帶載工況下電阻與溫升測量
有載調壓變壓器OLTC 測試:分接開關狀態與電阻校驗
高壓互感器CT/PT 現場校驗:小電壓高精度變比測試
故障診斷消磁 / 放電:測試后剩磁消除、高壓安全放電
現場即時出報告:內置打印快速留存測試數據
訂購信息
TRAN-203
20A、250V 三相變壓器分析儀,內置打印機
TRAN-203 BLUE
20A、250V 三相變壓器分析儀,內置打印機 + 藍牙
TRAN-203B
20A、250V 三相變壓器分析儀,內置打印機 + 電池
TRAN-203B BLUE
20A、250V 三相變壓器分析儀,內置打印機 + 電池 + 藍牙
英國HIGHTEST TRAN-203三相變壓器分析儀技術參數
| 測量參數 | 三相變比測量、勵磁電流、相角、極性、變比誤差、繞組電阻測量 |
|---|---|
| 變比測量模式 | —— |
| 測試電壓 | CT 模式:1V、4V;PT 模式:1V、4V、10V、40V、100V、250V |
| 變比范圍 | —— |
| 相角測量 | —— |
| 勵磁電流精度 | ±0.1mA |
| 繞組電阻測量特性 | 50V 測試電壓 |
| 電阻測量范圍 | 0.1μΩ~100,000Ω |
| 精度 | 電流檔位:1A~20A;測量范圍:0.00μΩ~500Ω;精度:讀數的 0.1% ±1μΩ |
| 分辨率 | 5 位顯示 |
| 消磁功能 | 支持 |
| 供電 | 14.4V 6.9Ah 電池(型號:TRAN-203B、TRAN-203B BLUE) |
| 內置存儲 | 有 |
| 打印機 | 2.28 英寸內置打印機 |
| 接口 | USB 2.0/1.1 A 型、USB 2.0/1.1 B 型、藍牙(型號:TRAN-203 BLUE、TRAN-203B BLUE) |
| PC 軟件 | 支持 |
| 顯示屏 | 7 英寸彩色觸摸屏 |
| 外形尺寸 | (16.9×12.9×9.3) 英寸 / (429×328×236) 毫米 |
| 溫度 | 存儲:-30℃~+70℃ |
| 濕度 | 95% RH(無凝露) |
| 防護等級 | —— |
| 標準配件 | 電源線、接地線、2 套 5 米 H&X 測量線纜、5 米分接開關線纜、跨接線、USB 線、便攜包 |
