TriRaptor三相大電流注入系統具備極強的系統對接與兼容性，可適配不同行業、不同用戶的數字化管理需求，同時滿足B端企業與G端單位的系統對接要求。在通信協議層面，原生支持MODBUS-RTU、MODBUS-TCP、IEC 61850 MMS、IEC 60870-5-104等主流工業通信協議，可無縫對接電網公司的智慧變電站管控系統、核電單位的設備全生命周期管理系統、軌道交通的牽引供電運維系統、企業的試驗數據管理系統等各類現有管理平臺，無需額外的硬件改造即可實現數據互通；在數據輸出層面，支持測試數據結構化輸出，可按照用戶自定義的格式生成測試數據，包括測試時間、測試項、測試結果、誤差值等全維度信息，無需二次轉換即可直接導入用戶的管理系統，滿足G端用戶的政務數據統一歸集要求，也滿足B端企業的數字化試驗管理需求；在拓展性層面，開放全功能SDK開發接口，用戶可根據自身的特殊測試場景、個性化系統需求開發定制化的測試功能、數據對接接口，適配特種行業的專屬管理需求。此外，該產品的測試數據格式符合各行業的檢測報告標準要求，可直接對接各類自動報告生成系統，減少人工整理報告的工作量，適配各類數字化檢測場景的

使用TriRaptor三相大電流注入系統開展測試作業時，需嚴格遵守電氣作業安全規范與設備操作要求，保障測試精度與作業安全。第一，供電電源適配要求：使用前需確認輸入電源容量匹配設備要求，單臺設備額定輸入功率為120kVA，需使用容量不小于150kVA的三相380V工業電源供電，避免電源容量不足導致輸出電流達不到額定值、輸出波形失真等問題；第二，測試回路接線要求：電流輸出回路的導線截面積需滿足輸出電流的載流要求，例如每相輸出5000A時，需使用總截面積不小于2500mm2的銅質導線，所有接線端子需緊固，接觸電阻需≤1mΩ，避免接觸電阻過大導致導線發熱、回路壓降過大影響測試精度；第三，參數配置要求：測試前需確認被測設備的額定電流、耐受電流、動作閾值等參數，選擇匹配的輸出量程，避免輸出電流超過被測設備的耐受值造成被測設備損壞；第四，環境適配要求：在戶外現場測試時，需避免設備在陽光直射、暴雨、強電磁干擾的環境下作業，設備工作環境濕度需保持在≤90%無凝露狀態，強電磁干擾環境下需使用屏蔽導線連接測試回路與信號采集回路，避免電磁干擾導致測試數據不準確；第五，作業安全要求：測試過程中需嚴格遵守高壓電氣

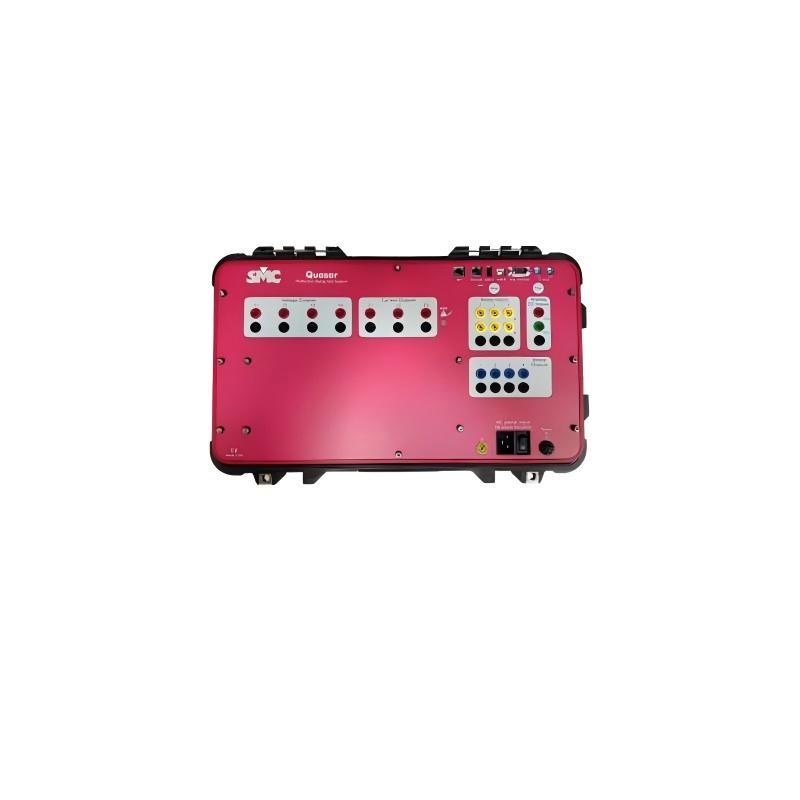

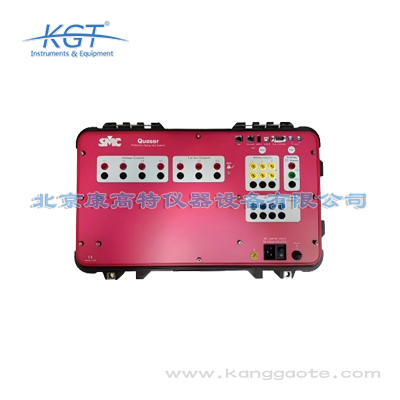

西班牙SMC TriRaptor三相大電流注入系統的核心功能圍繞高精準大電流模擬、電氣保護特性測試兩大方向設計，可覆蓋多行業的電氣回路檢測需求。第一，具備三相獨立可調大電流輸出功能，每相輸出參數可獨立設置，支持任意相位角、幅值、頻率調節，可模擬三相平衡、不平衡、缺相等多種運行工況，滿足不同電氣回路的測試需求；第二，具備穩態+暫態電流模擬功能，既可以長時間輸出穩定的額定大電流，用于斷路器脫扣特性校驗、電流互感器變比極性測試，也可以模擬毫秒級的短路、沖擊故障電流，用于繼電保護裝置的動作特性、動作時間測試；第三，具備波形編輯與輸出功能，支持2~50次諧波自定義疊加，可復現實際工況中的諧波干擾場景，也支持導入用戶自定義的故障錄波數據，復現現場實際故障工況，用于故障回溯分析；第四，內置多行業通用測試模板，涵蓋繼電保護過流、速斷、零序保護測試，斷路器A/B/C類脫扣測試，電流互感器誤差測試等120+標準化測試項，無需手動配置參數即可快速啟動測試。該產品可適配電力、核工業、軌道交通、水務環保等多領域的電氣設備檢測需求，既滿足B端工程企業的高效測試需求，也滿足G端監管、運維單位的高精度檢測要求。

西班牙SMC TriRaptor三相大電流注入系統的核心技術參數處于行業領先水平，可覆蓋絕大多數大電流測試場景的需求。在輸出性能方面，采用三相獨立輸出通道，單臺設備每相最大輸出電流可達5000A，支持最大3臺設備并聯擴容，單路最大輸出電流可拓展至15000A；輸出頻率范圍覆蓋40Hz~60Hz連續可調，支持定制16.7Hz、25Hz等特殊頻率，適配軌道交通、特種工業的特殊供電需求；輸出精度方面，穩態電流輸出精度可達±0.1%FS，暫態沖擊電流輸出精度可達±0.2%FS，相位調節范圍0~360°連續可調，調節精度可達±0.1°，動作時間測量分辨率可達1μs，可精準捕捉毫秒級的保護動作信號；波形性能方面，支持2~50次諧波自定義疊加，總諧波失真度<0.2%，可高精度復現復雜工況下的電流波形；環境適配方面，設備工作溫度范圍覆蓋-10℃~50℃，存儲溫度范圍覆蓋-20℃~70℃，工作濕度≤90%無凝露，防護等級為IP2X，可適應戶外變電站、野外工程現場等復雜作業環境；電源適配方面，支持AC380V±10%三相工業電源輸入，整機額定輸入功率為120kVA，適配國內通用工業供電條件。上述參數可滿足

TriRaptor三相大電流注入系統完全適配核電廠的電氣檢測場景，可滿足核級電氣設備檢測的高可靠性、高精度要求。核電廠的電氣檢測尤其是核島區域的檢測，對設備的穩定性、測試結果的準確性要求極高，不允許出現測試誤差導致的安全隱患，該產品的設計完全適配這類嚴苛需求：第一，輸出穩定性極強，穩態電流輸出的小時波動率<0.05%，可滿足核級繼電保護裝置的長時間老化試驗、連續動作特性驗證需求，測試過程中不會出現電流波動導致的試驗失效問題；第二，支持復雜故障工況模擬，可復現核電廠電氣回路的三相短路、兩相短路、單相接地等各類故障電流波形，也可導入核電廠現場故障錄波數據，精準復現歷史故障工況，驗證安全級保護裝置的動作邏輯是否符合設計要求；第三，符合核行業的相關標準要求，滿足HAF J0057《核電廠安全級電氣設備鑒定》、IEC 60780《核電廠安全系統電氣設備》等標準的要求，測試結果可直接作為核級設備合規性驗證的依據；第四，支持寬范圍的電流輸出，可覆蓋核島10kV低壓回路到常規島500kV高壓回路的全電壓等級測試需求，包括安全級繼電保護裝置校驗、高壓斷路器脫扣特性測試、電流互感器變比極性校驗、應急供電回

TriRaptor三相大電流注入系統完全符合國內各行業的相關檢測標準，可直接用于各類法定檢測、合規性測試場景，滿足G端用戶的政府采購標準要求。在國際標準層面，符合IEC 60255繼電保護裝置測試標準、IEC 61850變電站通信網絡和系統標準、IEC 60780核電廠安全系統電氣設備標準等國際通用標準；在國內通用標準層面，符合GB/T 14598《電氣繼電器》系列標準、GB/T 7261《繼電保護和安全自動裝置基本試驗方法》、GB/T 16927《高電壓試驗技術》等國家標準；在電力行業層面，符合DL/T 624《繼電保護微機型試驗裝置技術條件》、DL/T 995《繼電保護和安全自動裝置檢驗規程》等電力行業標準，可直接接入電網公司的標準化檢測體系；在核工業行業層面，符合HAF J0057《核電廠安全級電氣設備鑒定》等核行業規范，滿足核級電氣設備的檢測資質要求；在軌道交通行業層面，符合TB/T 3241《鐵路牽引供電繼電保護裝置試驗方法》、GB/T 28026《軌道交通 牽引供電系統保護要求》等軌道交通行業標準，適配國內軌道交通領域的測試標準要求。該產品的所有測試項輸出結果均滿足上述標準

TriRaptor三相大電流注入系統的適配場景覆蓋電力、核工業、軌道交通、水務環保、工礦制造等多個行業，不同場景的應用方向各有側重。在電力行業，可用于電網公司變電站新建、改擴建工程的繼電保護裝置校驗，高壓斷路器脫扣特性測試，電流互感器、電壓互感器的計量特性校驗，也可用于電氣設備制造企業的開關柜、保護裝置出廠性能測試；在核工業領域，可用于核電廠核島、常規島的安全級電氣回路檢測，安全級繼電保護裝置的動作邏輯驗證，核級電氣設備的老化試驗、型式試驗，滿足核級設備檢測的高可靠性要求；在軌道交通行業，可用于地鐵、城際鐵路、重載鐵路的牽引變電所饋線保護測試，接觸網過流保護裝置校驗，鋼軌電位限制裝置的動作特性測試，適配牽引供電系統的特殊工況模擬需求；在水務環保領域，可用于大型污水處理廠、跨區域引水工程的高壓供電回路保護裝置檢測，泵站高壓電機的啟動電流模擬測試；在工礦制造領域，可用于大型工礦企業的自備電廠、高壓配電室的電氣設備預防性試驗，大容量生產設備的供電回路保護校驗。B端用戶可將其用于工程調試、產品出廠測試等批量作業場景，G端用戶可將其用于運維檢測、法定檢驗等標準化檢測場景。

TriRaptor三相大電流注入系統完全適配軌道交通牽引供電系統的各類測試場景，可滿足地鐵、城際鐵路、重載鐵路的測試需求。軌道交通牽引供電系統的工況與普通電力系統存在差異，普遍采用27.5kV單相工頻供電或者直流1500V/750V供電，保護裝置需要適配牽引回路的大電流、長距離供電等特性，該產品的設計可完全覆蓋這類特殊需求：第一，支持單相、三相輸出模式自由切換，每相最大輸出電流可達5000A，可模擬牽引供電回路的短路、過載、沖擊等各類故障電流工況，滿足牽引變電所饋線保護裝置、接觸網過流保護裝置、鋼軌電位限制裝置的動作特性測試需求；第二，支持16.7Hz、25Hz等特殊頻率輸出，適配部分重載鐵路、城際鐵路的特殊供電頻率要求，無需額外配置頻率轉換設備即可直接使用；第三，符合軌道交通行業的相關標準要求，滿足TB/T 3241《鐵路牽引供電繼電保護裝置試驗方法》、GB/T 28026《軌道交通 牽引供電系統保護要求》等標準的要求，測試結果可直接作為牽引供電系統驗收、運維的合規性依據；第四，具備較強的戶外環境適應能力，可適應地鐵地下變電所、野外鐵路沿線等復雜作業環境，可用于軌道交通新建工程調試、

對于電力工程企業、電氣設備制造企業等B端用戶而言，使用TriRaptor三相大電流注入系統可獲得顯著的性能提升與成本優化，投資回報表現優于行業同類產品。首先在性能層面，該產品±0.1%的穩態電流輸出精度遠高于行業常規的±0.5%精度水平，可避免因檢測誤差導致的工程返工、產品不合格返工問題，測試數據的可靠性提升5倍以上；覆蓋40Hz~60Hz的寬頻率輸出范圍、最高15000A的可拓展輸出電流，可覆蓋從低壓到超高壓的全電壓等級測試需求，一臺設備可替代多臺不同量程、不同功能的大電流測試設備，大幅降低設備采購成本。其次在效率層面，內置的120+標準化測試模板可實現測試參數一鍵配置，測試效率比傳統大電流測試設備提升30%以上，可大幅縮短變電站調試、產品出廠測試的作業周期，相同人員配置下可承接更多工程項目；測試數據可實現結構化自動存儲，無需人工手動記錄，降低人工記錄的誤差率，減少人工成本投入。另外在兼容性層面，支持MODBUS、IEC61850等主流工業通信協議，可直接對接企業現有的試驗管理系統、產品全生命周期管理系統，實現測試數據自動上傳、溯源，適配企業數字化轉型的需求，無需額外投入接口開發成本

TriRaptor三相大電流注入系統采用模塊化設計架構，主要由整流濾波單元、IGBT逆變單元、大電流變流單元、雙核控制單元四個核心部分組成，通過閉環反饋控制實現高精度大電流輸出。其具體工作原理為：首先，輸入的三相380V工頻交流電進入整流濾波單元，經過三相全橋整流電路轉換為直流電，再經過大容量濾波電容、電感組成的濾波電路處理，輸出紋波系數<0.1%的穩定直流電壓，為后端逆變單元提供穩定的直流電源；其次，穩定的直流電壓輸入IGBT全橋逆變單元，控制單元輸出的PWM控制信號驅動IGBT模塊通斷，將直流電轉換為可調頻率、可調幅值、可調相位的交流脈沖信號，經過驅動電路放大后輸入到大電流變流單元；第三，大電流變流單元采用低損耗、高磁導率的鐵芯材料制作，將逆變單元輸出的小電流交流信號轉換為用戶需要的大電流信號，輸出到測試回路中；第四，雙核控制單元采用高速DSP+FPGA的控制架構，采樣頻率可達1MHz，可實時采集輸出電流的幅值、相位、波形參數，與用戶設定的參數進行比對，通過PID閉環反饋控制算法動態調整IGBT逆變單元的輸出參數，確保輸出電流的精度、穩定性始終符合設定要求。同時控制單元內置高速信號
