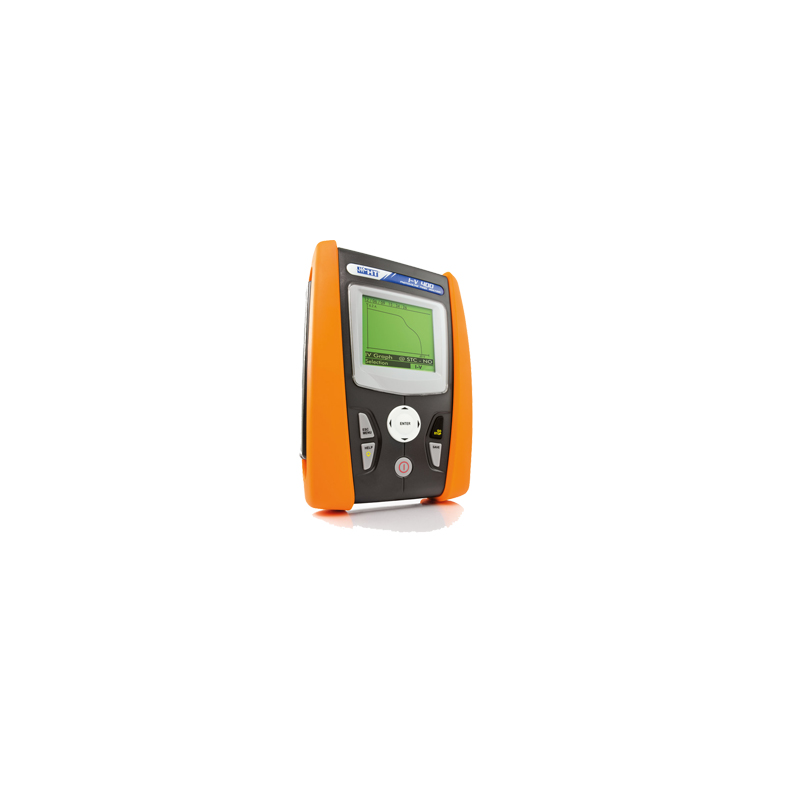

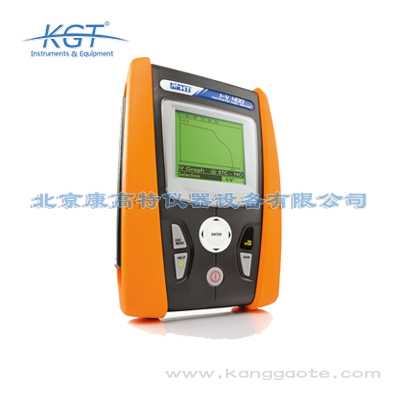

意大利HT PV215太陽能電池快速檢測儀技術參數

1.   光伏系統效率測試技術參數

直流電壓：

量程 [V]：5.0 ? 199.9    分辨率 [V]：0.1    精度：±(1.0%rdg + 2dgt)

量程 [V]：200.0 ? 999.9   分辨率 [V]：0.5   精度：±(1.0%rdg + 2dgt)

直流電流(外部鉗形傳感器)：

量程 [mV]：-1100 ? -5

分辨率 [mV]：0.1

精度：±(0.5%rdg + 0.6mV)

量程 [mV]：5 ? 1100

分辨率 [mV]：0.1

精度：±(0.5%rdg + 0.6mV)

The value of current is ALWAYS displayed with a positive sign: the value of current transduced in a voltage lower than 5mV is zeroed.

直流鉗量程 [A]：1<fs ? 10

分辨率 [A]：0.001         小讀數 [A]：0.05

直流鉗量程 [A]：10<fs ? 100   分辨率 [A]：0.01 分辨率 [A]：0.5

直流鉗量程 [A]：100<fs ? 1000 分辨率 [A]：0.1 分辨率 [A]：5

直流功率(Vmis > 150V)：

Clamp FS [A]：1<fs ? 10量程 [W]：0.000k ? 9.999k   分辨率 [W]：0.001k

Clamp FS [A]：10<fs ? 100 量程 [W]：0.00k ? 99.99k 分辨率 [W]：0.01k

Clamp FS [A]：100<fs ? 1000 量程 [W]：0.0k ? 999.9k 分辨率 [W]：0.1k

精度：(Imis ? 10%FS)±(1.5%rdg + 3dgt)(Imis<10%FS)±(1.5%rdg)

Vmis = voltage at which power is measured; Imis = measured current

輻照度 (使用 HT304N 標準電池)：

量程 [mV]：1 ? 40.0   分辨率 [mV]：0.02   精度：±(1.0%rdg + 0.1mV)

溫度 (使用 PT300N)：

量程 [°C]：-20.0 ? 100.0    分辨率 [°C]：0.1                          精度：±(1.0%rdg + 1°C)

2.   IVCK 模式技術參數

直流電壓@ OPC:

量程 [V]：5.0 ? 199.9    分辨率 [V]：0.1   精度：±(1.0%rdg + 2dgt)

量程 [V]：200 ? 999分辨率 [V]：0.5精度：±(1.0%rdg + 2dgt)

小 VPN 電壓開始測試為： 15V

直流電流@ OPC:

量程 [A]：0.10 ? 15.00 分辨率 [A]：0.01

精度：±(1.0%rdg + 2dgt)

直流電壓@ STC:

量程 [V]：5.0 ? 199.9 分辨率 [V]：0.1精度：±(4.0%rdg + 2dgt)

量程 [V]：200 ? 999   分辨率 [V]：1 精度：±(4.0%rdg + 2dgt)

直流電流@ STC:

量程 [A]：0.10 ? 15.00 分辨率 [A]：0.01 精度：±(4.0%rdg + 2dgt)

輻照度(使用HT304N 標準電池):

量程 [mV]：1 ? 40.0 分辨率 [mV]：0.02   精度：±(1.0%rdg + 0.1mV)

溫度 (使用 PT300N):

量程 [°C]：-20.0 ? 100.0 分辨率 [°C]：0.1 精度：±(1.0%rdg + 1°C)

3.   安全測試技術參數

保護導體的連續性(LOWW):

量程 [W]：0.00 ? 1.99 分辨率 [W]：0.01 精度：±(2.0%rdg + 2dgt)

量程 [W]：2.0 ? 19.9分辨率 [W]：0.1 精度：±(2.0%rdg + 2dgt)

量程 [W]：20 ? 199 分辨率 [W]：1 精度：±(2.0%rdg + 2dgt)

測試電流>200mA DC up to 5? (cables included), 分辨率 1mA, 精度±(5.0%reading + 5digits) 、

開路電壓 4<v0 <10v =""

絕緣電阻(MW) – TIMER 模式 :

測試電壓[V]：250, 500, 1000

精度:±(5.0%rdg + 5dgt)

量程 [MW]：0.01 ? 1.99 分辨率 [MW]：0.01

量程 [MW]：2.0 ? 19.9 分辨率 [MW]：0.1

量程 [MW]：20 ? 199   分辨率 [MW]：1

開路電壓          <1.25 x 額定測試電壓

短路電流          <15mA (峰值)

電動勢              分辨率 1V,精度 ±(5.0%reading + 5digits) @ Rmis> 0.5% FS

額定的測量電流     > 1mA with 1k? @   Vnom

絕緣電阻(MW) –FIELD模式(*), STRING模式(**) :

測試電壓 [V]：250, 500, 1000

精度:±(20.0%rdg + 5dgt)

量程 [MW]:0.1 ? 1.9   分辨率 [MW]:0.1

量程 [MW]:2 ? 99     分辨率 [MW]:1

(*) 對于FIELD模式              如果VPN >1V，計算 Ri(+) 和 Ri(-)的小電壓 VEP 和 VEN是 1V

(**) 對于STRING模式           小 VPN電壓開始測試為: 15V

開路電壓                       <1.25 x 額定測試電壓

短路電流                      <15mA (peak)

電動勢                         分辨率 1V, 精度 ±(5.0%reading + 5digits) @ Rmis> 0.5% FS

額定的測量電流                 > 1mA with 1k? @   Vnom

(***)對于 FIELD模式:   如果符合，增加5 dgts的。

4.   參考標準

儀器安全：IEC/EN 61010-1

EMC:IEC/EN61326-1

技術文獻：IEC/EN 61187

測量標準：IEC/EN62446 (IVCK, LOWW, MW)

附件安全：IEC/EN 61010-31

5.   顯示與內存

屏幕類型:定制LCD, 128x128分辨率, 背光

數據保存:999組

PC連接:USB和WiFi

6.   無線模塊特性

頻率范圍:2.400 ? 2.4835GHz

R&TTE 等級:Class 1

發射功率:30mW

傳輸距離:1m

7.   光伏系統測試

保存間隔(IP):5,10,30,60,120,300,600,900,1800,3600s

SOLAR-02記錄時間:約1.5 hours (@ PI = 5s)

           約8 days (@ PI = 600s)

無線RF連接距離:1m

8.   電源：

電池類型:6 x1.5 V 5號電池

消耗:1W

低電池符號顯示:符號““ 顯示時

電池使用時間:大約120小時(光伏系統測試)

自動關機:靜止5分鐘

9.   機械性能

尺寸:                235(長)x165(寬)x75(高)mm ;

重量(包括電池):      1.2kg

10.   環境條件
