美國DEI PVX-4000-2kV脈沖發生器的應用場景覆蓋電力、核工業、水務、環保、軌道交通、半導體、科研院所等多個領域，適配不同行業的專屬檢測需求。在電力行業，主要應用于10kV及以下電壓等級電力設備的局部放電檢測、絕緣材料脈沖耐壓測試、電力傳感器校準、開關柜絕緣性能驗證等場景，可輸出標準脈沖信號模擬局放特征，為電力設備絕緣缺陷檢測提供穩定信號源。在核工業領域，主要用于輻射探測器校準、粒子探測系統性能測試、核電子學器件脈沖響應驗證等場景，低抖動的脈沖輸出可匹配核探測設備的高精度校準要求。在水務和環保行業，可用于水質脈沖電離檢測設備的信號輸入、煙氣在線監測設備的脈沖供電、有機污染物脈沖降解試驗的脈沖源供給等場景。在軌道交通行業，可用于車載信號設備的脈沖抗擾度測試、軌道電路傳感器校準、牽引系統絕緣部件性能測試等場景。在半導體和科研領域，可用于半導體器件脈沖應力測試、MEMS器件性能驗證、高壓脈沖試驗平臺搭建等場景，適配各類基礎研發和產品測試的脈沖輸出需求。

美國DEI PVX-4000-2kV脈沖發生器在電力行業局部放電檢測場景的使用方法遵循標準高壓測試流程：首先完成設備接線，將脈沖發生器的信號輸出端通過高壓同軸電纜連接至被試電力設備（如開關柜、變壓器、絕緣套管等）的測試接口，將同步觸發接口通過同軸電纜連接至局部放電檢測儀的同步輸入端口，設備接地端接入試驗場地的公共接地網，接地電阻需≤4Ω。接線完成后先開機完成設備自校驗，確認輸出參數無異常后根據被試品的電壓等級設置脈沖幅值，10kV及以下電壓等級設備測試通常設置幅值為1kV~1.5kV，根據測試需求設置脈沖寬度為1μs~10μs，重復頻率設置為50Hz~1kHz，觸發模式選擇外觸發與局放儀同步。參數設置完成后啟動輸出，即可為局放檢測提供標準模擬脈沖信號，用于局放儀的校準、被試品的局放缺陷定位。使用過程中的注意事項包括：試驗環境相對濕度需≤80%，避免結露導致高壓拉?。惠敵龆素?fù)載阻抗需匹配50Ω，負載電容不可超過1000pF，避免輸出參數出現大幅偏差；不可在輸出開啟狀態下插拔接線端口，避免高壓脈沖沖擊損壞配套設備；設置參數時不可超過2kV的額定輸出幅值，避免設備內部器件過載。

美國DEI PVX-4000-2kV脈沖發生器的設計、生產、性能驗證全流程符合多個國際和國內行業標準，可滿足各領域合規檢測的要求。國際標準方面，符合IEC 60060-1《高電壓試驗技術 第1部分：一般定義及試驗要求》中關于高壓脈沖發生設備的性能要求，符合IEC 61000-4系列電磁兼容測試標準中對脈沖信號源的參數要求，可作為合規電磁抗擾度測試的信號源使用。國內標準方面，符合GB/T 16927.1《高電壓試驗技術 第1部分：一般試驗要求》的相關規定，可作為國內高壓試驗的標準設備使用；符合DL/T 846.1《高電壓測試設備通用技術條件 第1部分：高電壓分壓器》中配套脈沖源的性能要求，適配電力行業高壓測試的合規性要求；符合EJ/T 1073《核輻射探測器測試方法》中關于脈沖信號源的參數要求，可用于核工業領域的合規探測器校準工作；符合TB/T 3352《軌道交通 電磁兼容 第3-2部分：機車車輛 設備》中脈沖測試信號源的要求，可用于軌道交通領域的合規抗擾度測試。設備輸出參數可溯源至國家計量院的高壓脈沖計量標準，檢測數據具備合規性，可作為各類檢測報告、驗收報告的有效依據。

美國DEI PVX-4000-2kV脈沖發生器采用固態疊層脈沖發生技術，核心結構分為電源模塊、儲能模塊、開關模塊、控制模塊、輸出校準模塊五大單元，技術原理如下：首先電源模塊將輸入的AC 220V交流電轉換為可調直流高壓，為儲能模塊供電，直流高壓的輸出值與設定的脈沖幅值一一對應，調壓精度可達0.1%。其次儲能模塊采用多組低寄生電感的陶瓷電容陣列作為儲能單元，可在短時間內存儲足夠的電能，保障脈沖輸出的能量穩定性。開關模塊采用雪崩晶體管串級疊層結構，通過控制單元輸出的觸發信號同時觸發所有串級晶體管，實現納秒級的導通速度，將儲能電容的電能快速釋放到輸出端，形成快上升沿的高壓脈沖?？刂颇K采用FPGA作為核心控制單元，可實現脈沖幅值、寬度、頻率的精確調節，同時支持內觸發和外觸發兩種觸發模式的切換，內觸發由內部晶振提供觸發信號，外觸發可接受外部TTL電平信號同步，觸發響應時間≤5ns。輸出校準模塊內置高精度高壓分壓器和時間采樣電路，可實時采集輸出脈沖的幅值和時間參數，反饋至控制單元進行動態調整，保障輸出參數的精度穩定，同時內置過流、過壓檢測電路，當輸出端出現短路、過載情況時可在10ns內切斷開關模

對于B端工業檢測類用戶來說，使用美國DEI PVX-4000-2kV脈沖發生器可在檢測精度、檢測效率、系統適配性、投入產出比等多維度獲得顯著性能增益。首先在檢測精度層面，設備≤±0.5%的幅值精度、≤1ns的脈沖抖動、≤3%的輸出過沖，可大幅降低脈沖源本身的誤差對檢測結果的影響，相比普通脈沖發生器可將整體檢測誤差降低80%以上，避免因信號源誤差導致的誤檢、漏檢問題，提升檢測結果的可靠性。其次在檢測效率層面，設備支持脈沖參數的連續線性調節，無需更換硬件模塊即可實現不同幅值、寬度、頻率的脈沖輸出，可適配同一場景下多規格試品的測試需求，單批次測試效率可提升50%以上。第三在系統適配性層面，設備支持標準信號接口輸出，可直接對接現有工業檢測平臺、數據采集系統，無需額外開發適配模塊，降低系統對接成本。第四在投入產出比層面，設備穩定的性能可避免因信號源故障導致的試驗中斷、試品損壞問題，同時高精度的輸出可減少重復試驗次數，降低試驗耗材、人力成本投入，常規工業檢測場景下12個月即可通過成本節約收回設備采購成本，長期使用可顯著降低企業的檢測運營成本。

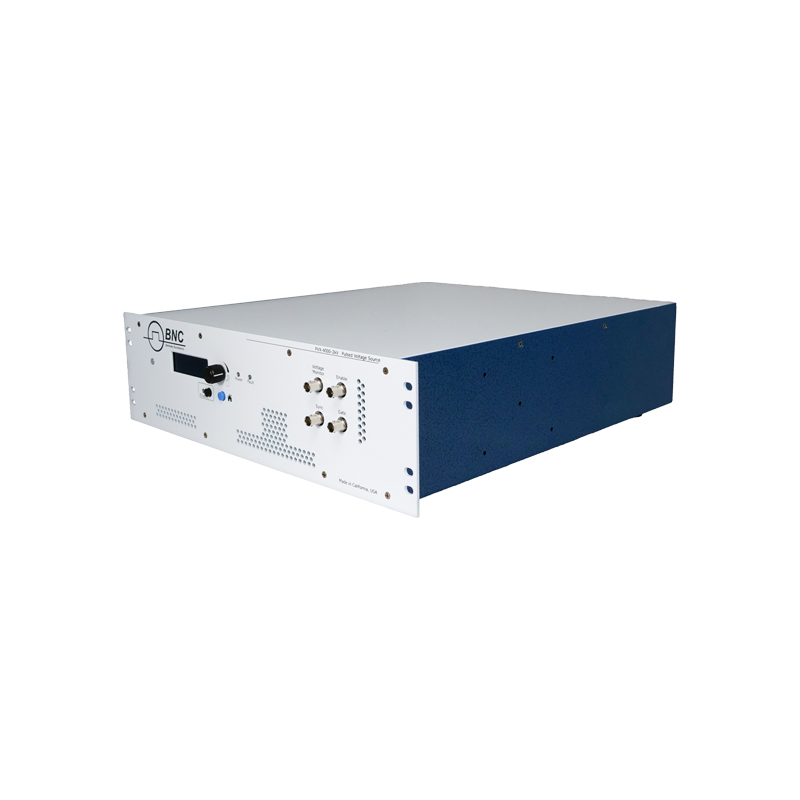

美國DEI PVX-4000-2kV脈沖發生器是一款高精度快響應高壓脈沖發生設備，核心功能涵蓋可調高壓脈沖輸出、多模式觸發、脈沖參數實時自校驗、低過沖輸出控制四大類，可滿足各類工業檢測、科研試驗場景的高壓脈沖輸入需求。其核心技術參數包括：輸出脈沖幅值范圍0~2kV連續線性可調，上升沿時間≤10ns，下降沿時間≤20ns，脈沖寬度調節范圍10ns~1ms連續可調，重復頻率范圍0~100kHz，輸出阻抗標準50Ω，脈沖幅值精度≤±0.5%，脈沖時間抖動≤1ns，輸出脈沖過沖≤3%，工作溫度范圍-10℃~50℃，存儲溫度范圍-20℃~70℃，供電電壓為AC 220V±10% 50Hz，整機額定功耗≤300W。設備內置過流、過壓自動截止模塊，可在輸出端出現短路、過載情況時瞬間切斷輸出，保障測試過程的設備安全，同時自帶幅值校準單元，每次開機可自動完成輸出參數校驗，無需額外手動校準操作即可保障輸出精度穩定。該設備可輸出標準高壓方波脈沖，適配各類高壓測試、器件性能驗證、傳感器校準等場景的脈沖輸入要求。

美國DEI PVX-4000-2kV脈沖發生器具備極強的系統兼容性，可適配絕大多數現有工業檢測、數據采集、自動化試驗系統的對接需求，無需額外硬件改造即可完成接入。硬件接口層面，設備配備標準高壓BNC輸出接口、標準BNC觸發輸入/輸出接口、RJ45網絡接口、RS485串行接口，可直接對接各類高壓測試設備、數據采集卡、傳感器、工業控制器等硬件設備，接口協議符合國際通用標準，無需定制轉接模塊。軟件適配層面，設備支持標準SCPI可編程儀器命令集，可直接對接LabVIEW、MATLAB、Python等主流數據采集、試驗控制軟件，用戶可直接調用現有驅動庫完成設備控制和數據采集，無需額外開發適配程序。同時設備支持Modbus-RTU、TCP/IP工業通信協議，可直接對接各類工業PLC控制系統、SCADA系統、電力物聯網平臺、實驗室LIMS系統，實現脈沖參數的遠程設置、輸出狀態的遠程監控、檢測數據的自動上傳歸檔。針對不同行業的專屬系統，比如電力行業的局放檢測系統、核工業的輻射探測系統、軌道交通的抗擾度測試系統，設備均提供標準的信號輸出格式，可直接作為信號源接入現有系統，匹配原有系統的采樣精度和同步要求

對于政府、國有單位等G端采購主體來說，美國DEI PVX-4000-2kV脈沖發生器可全面滿足政府采購高壓脈沖測試設備的各類合規性要求。首先在標準符合性層面，設備符合IEC、GB、DL、EJ、TB等多個國際國內行業標準要求，輸出參數可溯源至國家計量院高壓脈沖計量標準，檢測結果具備法律效力，可滿足政府檢測機構、國有科研院所、電力電網、國有軌道交通企業等單位的合規檢測需求，測試報告可作為官方驗收、資質認定的有效依據。其次在系統對接能力層面，設備支持標準Modbus-RTU、TCP/IP通信協議，可直接對接國有單位現有SCADA系統、電力物聯網平臺、實驗室信息管理系統（LIMS），無需額外定制開發即可實現檢測數據的自動上傳、歸檔、溯源，符合國有單位數據管理的合規要求。第三在性能指標層面，設備的精度、響應速度、穩定性等參數均達到國內高壓脈沖發生設備的領先水平，可覆蓋電力、核工業、環保、軌道交通等多個公共服務領域的檢測需求，適配政府單位多場景共用的采購需求。第四在計量合規層面，設備自帶的自校準模塊可實現輸出參數的實時校驗，配合第三方計量機構的校準證書，可滿足國有單位計量器具的管理要求，無需頻繁送

美國DEI PVX-4000-2kV脈沖發生器在核工業輻射探測校準場景具備顯著的應用優勢，可全面匹配核工業探測設備校準的特殊要求。首先是脈沖穩定性優勢，設備的脈沖時間抖動≤1ns，幅值長期穩定性≤±0.2%/8h，可輸出高度一致的標準脈沖信號，模擬輻射粒子入射產生的電信號，為閃爍探測器、正比計數器、半導體核探測器等各類核輻射探測器的校準提供穩定的信號源，避免信號源波動導致的校準誤差，校準精度可提升90%以上。其次是低噪聲優勢，設備采用全屏蔽結構設計，輸出脈沖的底噪≤10mV，不會對核探測設備的低本底測試環境產生干擾，可滿足核工業低噪聲測試的要求，避免信號源噪聲影響探測器的能量分辨率測試結果。第三是參數適配優勢，設備的脈沖寬度調節范圍覆蓋10ns~1ms，可匹配不同類型核探測器的輸出信號時間特征，模擬不同粒子的入射信號，無需更換多臺信號源即可完成多類型探測器的校準工作。第四是標準符合性優勢，設備符合EJ/T 1073《核輻射探測器測試方法》的相關要求，校準數據可溯源至國家計量標準，校準結果可作為核工業檢測設備資質認定、驗收的有效依據，符合核工業領域的合規性要求。

美國DEI PVX-4000-2kV脈沖發生器從硬件設計、內置功能、使用規范三個層面構建了全鏈路的精度保障體系，可保障各類高壓脈沖測試場景的輸出精度穩定。硬件設計層面，首先采用高精度高壓穩壓模塊，直流輸出電壓的穩定性≤±0.1%，為脈沖輸出提供穩定的能量來源；其次采用低寄生參數的電路布局，將脈沖輸出回路的寄生電感控制在10nH以內，保障脈沖上升沿的一致性，避免寄生參數導致的脈沖過沖、幅值偏差問題；第三內置高精度高壓分壓器，分壓精度≤±0.2%，可實時采集輸出脈沖的幅值參數，為動態校準提供準確的反饋數據。內置功能層面，首先配備開機自校準功能，每次開機時自動完成輸出幅值、時間參數的校準，校準過程無需人工操作，校準后精度偏差可控制在±0.3%以內；其次具備實時動態校準功能，工作過程中每10ms對輸出參數進行一次采樣校驗，當出現參數偏差時自動調整輸入電壓和開關觸發時序，將輸出精度始終控制在額定范圍內；第三內置溫度補償電路，可根據環境溫度調整輸出參數，在-10℃~50℃的工作溫度范圍內，精度波動不超過±0.3%，適配不同環境下的測試需求。使用規范層面，按照要求匹配50Ω負載阻抗、控制負載電容不超
